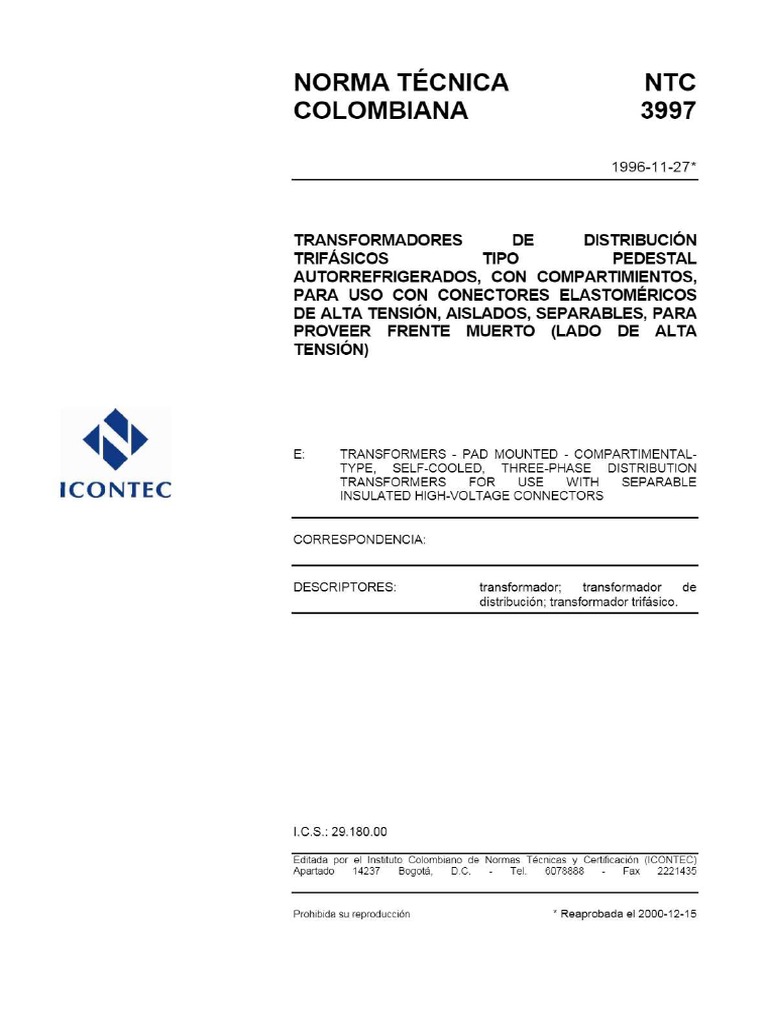

® ICONTEC NORMA TECNICA NTC COLOMBIANA 3997 1996-11-27" TRANSFORMADORES DE DISTRIBUCION TRIFASICOS TIPO PEDESTAL AUTORREFRIGERADOS, CON COMPARTIMIENTOS, PARA USO CON CONECTORES ELASTOMERICOS DE ALTA TENSION, AISLADOS, SEPARABLES, PARA PROVEER FRENTE MUERTO (LADO DE ALTA TENSION) E: TRANSFORMERS - PAD MOUNTED - COMPARTIMENTAL- TYPE, SELF-COOLED, THREE-PHASE DISTRIBUTION TRANSFORMERS FOR USE WITH SEPARABLE INSULATED HIGH-VOLTAGE CONNECTORS CORRESPONDENCIA: DESCRIPTORES: transformador, _transformador de distripucién; transformador trifasico. 1.C.S.: 29.180.00 Tatada par e1 Istiito Covombano de Normas Tesncas y CaTcacin 1 Apartado 14237 Bogotd, DC. Te. 6078868 - Fax Prohibida sureproduceién * Reaprobada el 2000-12-15PROLOGO El Instituto Colombiano de Normas Técnicas y Certificacién, ICONTEC, es el organismo nacional de normalizacién, seguin el Decreto 2269 de 1993. EIICONTEC es una entidad de cardcter privado, sin animo de lucro, cuya Misién es fundamental para brindar soporte y desarrollo al productor y proteccién al consumidor. Colabora con el sector gubernamental y apoya al sector privado del pais, para lograr ventalas competitivas en los mercados interno y externo. La representacién de todos los sectores involucrados en el proceso de Normalizacién Técnica est garantizada por los Comités Técnicos y el perfodo de Consulta Publica, este ultimo caracterizado por la participacién del publico en general La NTC 3997 fue ratificada por el Consejo Directivo el 96-11-27 y reaprobada el 2000-12-15. Esta norma esta sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales. A continuacidn se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participacién en el Comité Técnico 383101 Transformadores eléctricos. ASEA BROWN BOVERI LTDA. RYMEL INGENIERIA ELECTRICA LTDA. ELECTROPORCELANA GAMMA S.A, SIEMENS SOCIEDAD ANONIMA EMPRESAS PUBLICAS DE MEDELLIN TRANSFORMADORES SIERRA LTDA. CODENSA UNIVERSIDAD DEL VALLE MAGNETRON Ademas de las anteriores, en Consulta Publica el Proyecto se puso a consideracién de las siguientes empresas: COMERCIAL LEOSAN . ELECTRIFICADORA DE BOLIVAR EMPRESA DE ENERGIA DEL PACIFICO TRANSFORMADORES INTECRIL EI ICONTEC cuenta con un Centro de Informacién que pone a disposicién de los interesados normas intemacionales, regionales y nacionales. DIRECCION DE NORMALIZACIONNORMA TECNICA COLOMBIANA __NTC 3997 ‘TRANSFORMADORES DE DISTRIBUCION TRIFASICOS TIPO PEDESTAL AUTORREFRIGERADOS, CON COMPARTIMIENTOS, PARA USO CON CONECTORES ELASTOMERICOS DE ALTA TENSION, AISLADOS, SEPARABLES, PARA PROVEER FRENTE MUERTO (LADO DE ALTA TENSION) 4. OBJETO Esta norma establece las caracteristicas eléctricas, dimensionales, mecénicas y algunas especificaciones de seguridad eléctrica que deben cumplir los transformadores de distribucion trifésicos tipo pedestal, autorretrigerados, sumergidos en liquido reftigerante, con compariimientos y conectores elastoméricos de alta tension aislados separables, con potencias menores 0 iguales 42.500 KVAy tensién de serie del devanado de alta tensién (A.T.), menor 0 igual a 34,5 kV y del devanado de baja tensién (B.T.), de 1,2 KV 0 menor, con conexién en estrella aterrizada para tensiones de serie superiores a 15 kV. Se incluyen los arreglos de conector y terminales para sistemas de alimentacién radial y sistemas de alimentacién en anillo. 2. ALCANCE Esta norma suministra las caracteristicas que sirven de base para determinar la construccién, intercambiabilidad y seguridad de los transformadores trifésicos tipo pedestal, y ayudar para su apropiada seleccién. 3. VALORES NOMINALES 3.1. VALORES NOMINALES DE POTENCIA Los valores nominales de potencia son continuos y estén dados de forma que no se excedan los 65 °C de elevacidn de temperatura promedio del devanado, ni 80 °C de elevacién de temperatura en el punto mas caliente del conductor. La elevacién de temperatura del liquido refrigerante no debe exceder los 60 °C cuando sea medida cerca del limite superior del tanque. Estos valores nominales de potencia estan basados en las condiciones de temperatura y servicio especificadas enla NTC 1057,NORMA TECNICA COLOMBIANA __NTC 3997 Los valores nominales de potencia se definen como sigue: 18 kVA 225 kVA, 00 kVA, 30 kVA 300 kVA, 1.000 KVA 45 KVA 400 kVA, 1.250 KVA 75 kVA 500 kVA, 1.600 KVA 112.5 KVA 630kVA, 2000kVA 180 kVA 750KVA 2800 KVA 3.2 VALORES NOMINALES DE TENSION Los valores nominales de tensién deben estar de acuerdo con lo establecido en la Tabla 1 3.3. VALORES NOMINALES DE DERIVACIONES Los valores nominales de derivaciones deben estar de acuerdo con lo establecido en la Tabla 2. El cambiador de derivaciones manual ubicado en el compartimiento de terminales debe ser marcado con la frase: "Maniébrese sin tensién’ Tabla 1. Valores nominales de potencia y valores de tensién a plena carga Potencia nominal (KVA) Tension nominal en AT. | Tensionaplenacargaen | Tensionaplena carga wy) ‘baja tension en baja tensién 220 6 208 (V) 460.6 440 (V) 4160 15-1000 18-1000 41.400 15-1000 15-2500 13200 15-1000 15-2500 13.800 15-1000, 15-2500 Y aterrizada 15-1000, 15-2500 33.000 18-1000 18-2800 34500 18-1000 18-2800 Notas: 1) Los valores nominales de potencia comprendidos entre los valores que estan seperados por un guién, estan cublertos en esta norma, 2) Gargas asimétricas, en unidades conectadas en Y-Y pueden causar calentamientos de los tanques, mucho mas altos de los que serian producides en condiciones balanceadas. Para reducir la probabiidad de calentamiento del tanque, tales unidades deven estar provistas de una construccicn del nucleo que no $8 sature cuando se le aplica el 33 % de la tensién de secuencia cero. 3) Para valores nominales completos de conectores, véase la norma IEEE 386: 1965.NORMA TECNICA COLOMBIANA __NTC 3997 Tabla 2. Valores nominales de derivaciones de alta tension Tensién nominalen | BIL Derivaciones en A.T. or a (15-800) kVA (1.000 -2 500) kVA Arriba Abajo Ariba | Abajo 4160 0 1x25% | 3x25% | 2x25% | 2x25% 41400 95 1x25% | 3x25% | 2x25% | 2x25% 43200 95 1x25% | 3x25% | 2x25% | 2x25% 13800 95 1x25% | 3x25% | 2x25% | 2x25% sso0gGraviigeso | tsa" | 1x25% | 3x25% | 2x25% | 2x25% sesoocaviss2o | 160" | 1x25% | 3x25% | 2x25% | 2x25% ‘Se puede especiicar un BIL de 125 KY con adecuada proteccion contra sobretensiones. 4, NIVELES BASICOS DE AISLAMIENTO DE IMPULSO Y NIVELES DE PRUEBA DIELECTRICA 4.1 NIVELES BASICOS DE AISLAMIENTO DE IMPULSO Los niveles basicos de aislamiento de impulso (BIL) deben estar de acuerdo con |o establecido en las Tablas 2 y 3. 42 NIVELES DE ENSAYO DIELECTRICO Los niveles de ensayo dieléctrico deben estar de acuerdo con los niveles de distribucién especificados en la NTC 836. 5. TENSION DE CORTOCIRCUITO 5.1. PORCENTAJE DE TENSION DE CORTOCIRCUITO La tension de cortocircuito medida en la posicin de tensién nominal, debe cumplir con lo establecido en la NTC 819. 5.2 TOLERANCIA La tolerancia sobre la tensién de cortocircuito debe estar de acuerdo con lo establecido en la NTC 380. 5.3. TOLERANCIA EN UNA DERIVACION La variacién expresada en porcentaje de la tensién de cortocircuito, medida en cualquier derivacién, con respecto a la tension de cortocircuito medida en la posicién nominal, no debe ser mayor que el rango total de las derivaciones.NORMA TECNICA COLOMBIANA __NTC 3997 6 ENSAYOS 6.1 GENERALIDADES Excepto como se especifica en el numeral 7.2, todos los ensayos deben ser ejecutados de acuerdo con la NTC 380, 6.2 ENSAYO DEL DIELECTRICO Para unidades conectadas en Y-Y, el primario del transformador debe estar disefiado para aplicacion sdlidamente aterrizado, no se requiere ensayo de tension aplicada, el ensayo de tensién inducide debe ser ejecutado aplicando entre los terminales de cada devanado, una tensién de 1 000 V mas 3,46 veces la tension nominal del devanado del transformador, la cual se produce desde la linea terminal de alta tensién a tierra. En ningln caso la tensién inducida de linea a tierra puede exceder 40 000 V para un BIL de 125 KV 6 50 000 V para un BIL de 150 KV. Para este ensayo, el terminal de neutro debe ser aterrizado. Sin embargo, bajo condiciones en las cuales la conexién del terminal de neutro a tierra pueda ser removida, los ensayos de tension aplicada y de tensién inducida se deben realizar como se especifica en la NTC 837, teniendo en cuenta el BIL del terminal de neutro. 7. CONSTRUCCION 7.4 GENERALIDADES Un transformador tipo pedestal con compartimientos debe consistir de un tanque con compartimientos terminales de cables de alta y baja tensién, como se muestra en las Figuras 3 6 7. Los compartimientos deben estar separados por una barrera de metal u otro material rigido y debe ser preferiblemente verde. 7.1.1 La cabina de seguridad se debe evaluar de acuerdo con los procedimientos de ensayo y Tequerimientos del método de ensayo de disefio para cabinas de seguridad descrito en la norma ANSI C57.12.28. 7.4.2 Los compartimientos de alta y baja tension deben estar localizados lado a lado en un costado del tanque del transformador. Cuando es visto de frente, el compartimiento de baja tensiGn debe estar a la derecha 7.1.3 Cada compartimiento debe tener una puerta construida para proporcionar acceso al compartimiento de alta tensién solamente después de que la puerta del compartimiento de baja tensién haya sido abierta. Debe haber uno o mas dispositivos de seguridad que tengan que ser removidos antes que la puerta del compartimiento de alta tensién pueda ser abierta. Sila puerta del compartimiento de baja tensién es de disefio de panel plano, la puerta del compartimiento debe tener seguro en tres puntos con una manija provista de un dispositivo de seguridad. Las bisagras y pasadores de tapas y puertas deben ser construidos en acero inoxidable. 7.1.4 Eltanque del transformador y los compartimientos deben ser construidos de forma que no permitan el desensamblaje, ruptura o desprendimiento de cualquier puerta, panel o repisa con las puertas en la posicién de cerrado y asegurado. 7.4.5 Los bordes inferiores de los compartimientos deben ser construidos de forma que faciliten el uso de dispositivos de anclaje y que sean accesibles solamente desde el interior de los compartimientos.NORMA TECNICA COLOMBIANA __NTC 3997 7.1.6 La obra civil de apoyo debe prover el espacio adecuado para proteger los cables durante los movimientos del transformador. TA.7 Se deben proveer facilidades para el levantamiento del tanque con gato. El espacio libre vertical para un gato debe estar entre 38 mm y 165 mm 7.1.8 El transformador debe ser reforzado en su base, de forma que pueda rodar en dos direcciones: paralelo hacia un lado del transformador y en angulos rectos hacia éste 7.4.9. El transformador debe estar provisto con dispositives para levantar 0 izar, que estén permanentemente unidos sobre el tanque, de tal forma que pueden proporcionar un levantamiento balanceado, distribuido en una direccién vertical, del transformador completamente ensamblado. Sobre la superficie de la unidad se deben marcar los centros de gravedad del transformador completamente ensamblado. El transformador debe ser disefiado para proporcionar un factor de seguridad de 5. Este factor de seguridad es la relacién del esfuerzo ultimo del material usado, sobre el esfuerzo de trabajo. El esfuerzo de trabajo es el maximo esfuerzo combinado producido en los dispositivos de levantar o izar, por la carga estatica del transformador completamente armado. 7.1.10 Los compartimientos y la cubierta deben ser construidos con lamina de calibre minimo 2,5 mm, y para las areas de lamina plana expuesta mayores de 1 m* deben colocarse refuerzos adecuados 0 aumentar el calibre de la lamina para evitar su deformacion 7.1.11 La cubierta superior debe soportar un peso de 100 Kg al centro sin causar deformacién permanente que permita acumulacién de agua en la superficie 7.2 CONECTORES Y TERMINALES 7.21 Las caracteristicas eléctricas de los conectores elastoméricos de alta tensién completamente ensamblados deben ser las que se presentan en la Tabla 4. Las caracteristicas eléctricas y distancias de los terminales de baja tensién completamente ensamblados deben ser las que se presentan en la Tabla 3. 7.2.2 El numero, localizacién y arreglo de los conectores elastomericos de alta y baja tension deben ser como se muestran en las Figuras 1a 4 6 Figuras 5 a6. 7.2.3 Los terminales de alta tensién deben ser provistos con conectores elastoméricos de alta tensién separables aislados para conexién a través de ellos al sistema de distribucién. Los conectores elastoméricos de alta tensién deben consistir de bujes pozo, bujes pozo con bujes insertos 0 bujes integrales, como sea especificado. Deben proveerse los soportes para bujes de parqueo. Para detalles especificos concernientes a los conectores elastomeéricos de alta tensién separables y los soportes para bujes de parqueo, referirse a la norma IEEE 386: 1985. Los conectores elastoméricos de alta tensién separables aislados que estan diseflados para operar después de que el transformador esté en su sitio deben estar localizados de tal forma que puedan ser operados con herramientas de linea energizada, Todos los conectores elastoméricos de alta tensién deben ser reemplazables en campo utizando el acceso proporcionado 0 removiendo la cubierta 7.2.4 Cuando sea proporeionado, el buje neutro de alta tensién puede ser dos clases de aislamiento menor que el de los bujes de fase.NORMA TECNICA COLOMBIANA __NTC 3997 Tabla 3. Caracteristicas eléctricas de los terminales de baja tension y minimos espacios eléctricos libres Tension de Bil 60Hz Tensiénde | Minimadistancia | Minima distancia serie en BT. ensayo duranta | entrepartas vivasy | entre partes vivas ‘min en seco tierra fase a fase” ow) ww) (Kv) (mm) (rm) 42 30 10 25 25 Estas dimensiones pueden ser incrementadas, tanto como sea posible, para facitar las conexiones por parte del usuario. 7.2.5 Los terminales de baja tensién y los terminales neutros deben estar de acuerdo con lo establecido en la NTC 2501 y su disposicién de conformidad con las Figuras 4(a), 4(b), 8(a), u 8(b) y para desconexiones en forma vertical 7.2.6 El neutro de baja tensién debe ser una platina conectada directamente al tanque o un terminal completamente aislado. Si se usa un terminal completamente aislado, se debe prover un dispositive de puesta a tierra en la superficie externa del tanque. Deben proveerse y conectarse entre el terminal neutro de baja tension y el tanque, uno o mas conductores removibles, de calibre apropiado a la corriente de cortocircuito del transformador, como esta definido en la NTC 532. 7.2.7 Para unidades conectadas en Y-Y, el neutro de alta tensién debe estar conectado al neutro de baja tensidn internamente, con facilidad de abrir esta conexin para ensayos 7.2.8 La identificacion de los conectores y terminales debe estar de acuerdo a lo especificado enla NTC 471 La identificacién de los conectores elastoméricos de alta tensién y de los terminales de baja tension y su localizacion deben ser como se muestra en las Figuras 1-4 6 Figuras 5-8. La identificacién de las conexiones del conector y el terminal deben ser como se muestre en la placa de caracteristicas. 7.2.9 Eldesplazamiento angular debe ser Dyn5 6 YynO.NORMA TECNICA COLOMBIANA __NTC 3997 Tabla 4. Valores nominales de alta tensién y caracteristicas eléctricas de transformadores y conectores Transformador Caracteristicaseléctricas del conector de A.T. complatamente ‘ensamblado ‘Tensién nominal BIL Tensién nominal en A.T. BIL Tension de Ata tension Fase atierra Fasea —_— tiorralFase a ae o cone “ “ wi “i Durante 4 min. vy 4160 60 83 aanaa % 4 11.400 .@ 13 800 95. 830 15.2" 831440 950 125 34040 33.000 Grd Yi19 150” 214 15,2/26,3 180 50 050 34500 Gra 211368 vite 920 Para valores nominales compleics de conectores, véase la norma IEEE 388: 1986. El rango de conector requerido debe ser especificado, * Cuando se especifique un BIL de 125 kV, se deben hacer estudios adecuades de aterrizamiento y proteccion contra sobretensiones. 7.3. COMPARTIMIENTOS DE ALTA TENSION Y BAJA TENSION Las puertas de los compartimientos deben ser de suficiente tamafio como para proporcionar adecuado espacio de operacion y trabajo cuando sean removidas o abiertas, Las puertas deben ser equipadas para ser ancladas en la posicién abierta o para ser removidas manualmente. El Angulo de apertura de las puertas debe ser mayor de 135°. Las puertas deben estar equipadas para ser aseguradas en la posicién de abierto o disefiadas para remocién manual 7.4 PLACA DE CARACTERISTICAS 7.4.1 La placa de caracteristicas debe estar localizada en el compartimiento de baja tension y debe ser claramente legible con los cables en su sitio. Cuando la placa esté montada sobre una parte removible, el nombre del fabricante y el numero serial del transformador deben estar permanentemente fijados a una parte no removible. 7.4.2 La informacién de la placa de caracteristicas debe estar conforme con la NTC 618, incluyendo ademas un diagrama unifilar con simbologia normalizada donde se muestren todos los accesorios provistos.NORMA TECNICA COLOMBIANA __NTC 3997 7.5 PRESERVACION DEL ACEITE 7.5.1 Los transformadores deben ser de construccién de tanque sellado, la cual aisla el interior del tanque de la atmésfera y en el que el volumen de gas mas el volumen de aceite permanecen constantes. El transformador debe permanecer efectivamente sellado para un rango de temperatura de - 5 °C hasta + 105 °C continuo en el limite superior del aceite, y bajo condiciones de sobrecarga descritas en la NTC 2482 7.5.2 Se debe suministrar una valvula reemplazable, para liberar el exceso de presién en el compartimiento de baja tensi6n, la cual debe estar ubicada en la pared del tanque por encima de! nivel superior de aceite a una temperatura de 140 °C, de acuerdo a los calculos del fabricante, y debe estar localizada de tal forma que no interfiera con el uso de terminales de baja tensién ni con la manija de operacién del interruptor de baja tensi6n. El acceso de entrada debe ser de 6,35 mm (1/4 de pulgada) o mayor NPT 6 NF escogido para la minima rata de flujo especificada. La tomilleria, visagras y todas las partes expuestas deben ser de materiales resistentes a la intemperie y a la corrosion. Los empaques y “o'rings" deben resistir el vapor de aceite a una temperatura continua de 105 °C, bajo condiciones de operacién, como se describe en la NTC 2482, sin disminucién 6 deterioro de la vida del transformador. La valvula debe tener un anillo tirador para reduccién manual de la presién hasta la presion atmosférica utlizando un gancho normalizado o pértiga para trabajo en caliente y debe resistir una fuerza estatica de tiro de 11,34 Ka (25 libras) por un minuto sin deformacion permanente. La valvula debe soportar una fuerza estatica de 45,36 Kg (100 libras) por un minuto aplicada a su eje longitudinal en la extremidad mas externa del cuerpo. Cuando se especifique, el puerto de ventilacion sobre el lado de la pared exterior de la cabeza de la valvula, debe estar protegido para evitar la entrada de polvo, humedad e insectos antes y después de que la valvula ha actuado, o un indicador de operacién debe ser provisto, el cual permanece unido a la valvula y proporciona indicacién positiva de que la valvula ha operado para un observador. Las caracteristicas de ventilacién y sellamiento deben ser como las siguientes: Presién de ruptura 68 .947,6 Pa +13 769,5 Pa (10 psia + 2 psia) Presién de resellamiento 41 368,6 Pa (min.) (6 psia) Escape desde la presién de resellamiento hasta - 55 158,1 Pa (-8 psia) Flujo a 103 421.4 Pa (15 psia) 35 SCFM min Donde SCFM es el flujo en pies cuibicos por minuto para una presién de aire de 101 353 Pa (14,7 psi) y una temperatura del aire de 21,1. °C.NORMA TECNICA COLOMBIANA __NTC 3997 7.6 TANQUES 7.6.1 El tanque debe soportar una presién de 48 263 Pa (7 psi) sin distorsién permanente, y 103 412, 4 Pa (15 psi) sin ruptura o desplazamiento de los componentes del transformador 0 afectar los gabinetes de seguridad, como esta descrito en el numeral 7.1.1. El fabricante debe certificar que los ensayos de disefio han sido realizados sobre muestras representativas. Debe ser provista una valvula 0 derivacién de 25,4 mm (1pulgada) para llenado y ensayo de presién Debe proveerse también una vélvula de drenaje NPT de 25,4 mm ({pulgada) con un dispositive de muestreo. La derivacién y la vaivula de drenaje deben estar localizadas dentro del compartimiento terminal de baja tensién. 7.6.2 Donde se requiera conexiones para propésitos de ensayo o un cambiador interno de valores nominales de derivaciones se debe proveer un acceso. La perilla de accionamiento del cambiador debe estar ubicado en el compartimiento de AT. 7.6.3 Cuando se utiliza una cubierta removible de cualquier clase, la construccién debe ser conforme con el numeral 7.1 7.6.4 Las provisiones de puesta a tierra del tanque deben ser como las especificadas en las normas NTC 1656, NTC 2622, y NTC 3607 6 con las platinas descritas a continuacién: 1) 500 kVA y menores: dos soportes de acero, cada uno con un perforacién de 12,7 mm (Ypulgada) -13 UNC y 11,11 mm (7/16 pulgada) de profundidad, 2) Arriba de 500 kVA: dos soportes de acero con capa de cobre o de acero inoxidables no pintados, cada uno de 50.8 mm x 88,9 mm (2 pulgadas x 3,5 pulgadas), con dos perforaciones de 44,8 mm (1,75 pulgadas) centradas y roscadas para rosca 12,7 mm (1/2 de pulgada) -13 UNC. La minima profundidad de los huecos de la rosca debe ser de 12,7 mm (1/2 de pulgada). El minimo espesor del Tecubrimiento de cobre debe ser de 0,38 mm (0,015 pulgadas). Estos soportes deben ser soldados sobre o cerca de la base del transformador: uno en el compartimiento de alta tensién y otro en el compartimiento de baja tensién. En los casos en que el tanque del transformador y el compartimiento estén separados, estos deben estar unidos eléctricamente. 7.7 COMPONENTES PARA SISTEMAS DE CABLE PRIMARIO EN ANILLO Las minimas capacidades de conductores de corriente de los componentes para los sistemas de alimentacién primaria en anillo deben ser de 200 A (continuo) y 10 000 A en valor eficaz (rms) simétrico para 0,17 s (corriente nominal de corta duracién) para transformadores con o sin seccionador de alta tensién. 8 INSTALACION EI equipo fabricado con base en esta norma puede ser instalado en areas en las cuales las condiciones del medio ambiente y las condiciones climaticas hacen de la operacién en angulos variantes de inclinacién de la horizontal mayores de 1°, una consideracién importante. Bajo estas circunstancias, el usuario puede esperar hacer parte de la especificacién un “angulo de inclinaci6n" particular.NORMA TECNICA COLOMBIANA __NTC 3997 9, ACCESORIOS Un transformador tipo pedestal que esté de acuerdo con lo establecido en esta norma debe tener los accesorios descritos en la Tabla 5. Para la seleccién correcta de los accesorios de la Tabla 5 se deben tener en cuenta las siguientes descripciones: 9.1 FUSIBLE BAYONETA SENSOR DE CORRIENTE Utilizado para proteger al equipo de corriente dafina o al sistema de distribucién de posibles fallas del equipo. Se recomienda su utilizacién en serie con un fusible limitador de corriente ELSP 0 con un fusible de respaldo por enlace de aislamiento. Este tipo de fusible es reemplazable. 9.2 FUSIBLE BAYONETA SENSOR DUAL, Se aplica todo lo establecido en el numeral 9.1, y adicionalmente monitorea la temperatura del punto caliente del equipo y limita el calentamiento de este por sobrecargas prolongadas o condiciones ambientales. Este tipo de fusibles es reemplazable. 9.3 FUSIBLE DE RESPALDO POR ENLACE DE AISLAMIENTO La funcién que cumple es de proteccién contra corrientes que exedan la capacidad de proteccién del fusible bayoneta sensor de corriente. Este fusible no tiene definida la capacidad de interrupcién y brinda proteccidn adicional, en caso de reemplazar el fusible bayoneta sensor de corriente, cuando el transformador ha fallado. Este tino de fusible no es reemplazable. 9.4 FUSIBLE LIMITADOR DE CORRIENTE ELSP Este tipo de fusible se debe utilizar en serie con proteccién primaria de bala corriente, y minimiza los esfuerzos sobre el equipo y sobre el sistema de distrivucién en caso de una corriente de falla de gran valor. Este fusible se utiliza en los transformadores para aislar y proteger el equipo fallado; opera en caso de falla interna y es del tipo no reemplazable. 10NORMA TECNICA COLOMBIANA __NTC 3997 Tabla 5. Accesorios para transformadores tipo pedestal para sistema de 200 A. Configuracién radial o mala ‘Accesorio Cantidad de acuerdo con la | Veanse las notas configuracién Radial Malla Buje pozo. 3 6 1 Buje insert. 3 6 1 Buje integral 3 6 1 Buje inserto integral doble, 3 3 23 Buje de parqueo. 3 6 3 Conjunto soporte fusible - bayoneta, 3 3 74 Fusible bayoneta sensor de corente o sensor cua 3 3 48 Fusible de respaldo por enlace de aislamiento. 3 3 5.64 Fusible de respalcio limttador de corriente "ELSP". 3 3 53 Secclonador apertura -clerr. 1 ~ 73 Seccionador secusncial de 4 posiciones, = 1 74 Conector separable aislacio (code), 3 6 73 Adaptador de pantalla 3 6 3 Pararrayos separable aisledo 3 3 3 Notas (Tabla 5): 1) El buje inserto se debe entregar instalado y debe ser completamente del pozo: si se instala buje pozo, no se coloca buje integral, y viceversa, 2) Se coloca en caso de instalacién de pararrayos. 3) Opetonal 4) Serequiere. 5) _Los fusIbles deben estar coordinados, de acuerdo con las recomendaciones del fabricante de estos 6) _Este tipo de fusible no se instala, si se ha instalado un fusible limitador de corrienta, 7) Para operacién o conexion bajo carga. Nota. Accesorios opcicnales, adicionales o configuraciones especiales, por ejemplo: S00 A. sera por acuerdo entre cliente y proveedor. 40. ALMACENAMIENTO El transformador debe ser almacenado sobre su base y debe permanecer esencialmente en esa posicién todas las veces, incluyendo el transporte hasta el sitio deseado y durante su instalacién. 4NORM: IA TECNICA COLOMBIANA NTC 3997 G Conectores AT. t T B (Nota 4) D Dimension sobre la figura 3 Base Plano Conectores elastoméricos alslados separables con valores nominales de alta tensién Potencia 83y8,3/144Kv 15,2 15.2/26,3 kV 2idy 21,1/96,6 kV nominal (eva) H kK Pp 4 K P 4 kK Pe Todas | 81 (3.2) | 101 (4.0) | 11414.) | 81.2) | 101 (4.0) | 114(4.5) | 101140) | 18260) | 1907.5) Notas: a 2) 3) 4) 5) Los arreglos de los conectorss elastoméricos de alta tensién y sus dimensiones se dan para aplicaciones que requieren dimensiones minimas. ‘Todas las dimensiones son minimas. Las dimensiones se dan en milimetros y como informacion, también se dan entre paréntesis, en pulgades, Las dimensiones minimas de la tabla no se proporcionan para todos Ios tisos de cispositives de parqueo montados. Para reducir cistancias, cuando se especifique, P = 279 mm (11 pulgadas) para conectores de 8.3/14.4 kV, 356 mm (14 pulgadas) para conectores de 16.2 kV y 15,2/26,3 KV, y 431 mm (17 pulgadas) para conectores de 21.1 KVy 21,1136. KV. La configuracién para los conectores de 21.1/38.6 KV esta basada en la norma IEES 388: 1986, Figura 7 Designacicn de conexiones para consciores separaties aislados. imentacién radial Figura 1. Dimensiones minimas para transformadores de 12NORMA TECNICA COLOMBIANA __NTC 3997 G_ Conectores de AT. T baa Ee ae — +1 i |_4 Or, | \ | Oe | tm | | | sobre la figura 3 | ' 1 ' i oi I | 1 ase wtb K ed Pan ‘Conectores elastomericos aislados separables con valores nominales de alta tension Potencia 8,3 8,3 /14,4 kV 15,2 y 15,2 26,3 KV 24,4 y 21,4/36,6 kV nominal) wa [aftulul«lrelafsu][ul«[lelalw[ul«le toaas | 76 | 101 | 76 | aor | 114 | 76 | aor | ae | are | 114 | a0 | vor | a | 190 em | o | 6m} 6 Las | oo [ao | os] ao | as | em | ao 60) Notas: ) 2) 3) 4) 8) 6) Los arregios de los conectores elastoméricos ce alta tension y las dimensiones se dan para aplicaciones. que requieran clertas dimensiones especifcas. Todas las dimensiones son minimas. Las dimensiones se dan en milimetros y como informacion, también se dan entre parentesis, en pulgadas. Las dimensiones minimas en la tabla de arriba no se proporcionan para todos los tipos de cispositives de parqueo montados. Para reducir cistancias, cuando se aspecifique, P = 279 mm (11 pulgadas) para conectores da ,3/14,4 kV, 355 mm (14 pulgadas) para conectores de 15,2 kV y 15.2/26,3kV, y 431 mm (17 pulgadas) para conectores, de 21.1 KVy 21,1/38,6 KV. La configuracién para los conectores de 21,1/36,6 KV esta basada en la norma IEEE 386: 1988, Figura 7. Designacion de conexiones para consctores separables aislados La configuracién de los bujes puede ser horizontal conservando las distancias minimas especificadas. Figura 2, Dimensiones minimas para transformadores de alimentacion en anillo 13,NORMA TECNICA COLOMBIANA NTC 3997 1 Compariments | Compartimiento |] Fin Plancha interior om or ineror 18 (314) min f wet v2)max Sarer igs enve / lot compartmientos rom) \ i ZL Conector de (& Conector de g Pcoerbed S.mas bae 5 e prema Base Piano Conectoreselastroméricosaislados separables con valores nominales de ata tensiGn Con tsi de serie en el davanado de baja tons de 12 Potencia 8301526 2iaK hominal (KvA) D E F D E & wo-e0 | em aio | wagon | arcen | sacia | socom | aarcio 30-2600 | 686 27,0) | 685(27,.0) | 487(18.0) | 586,270) | 686(27.0) | 633(21,0) Notas 1) que requleran clertas dimensiones minimas. 2) Imllimetres, y came informacién, se dan entre paréntesis, en pulgadas Los arregios de los conectores elastoméricos de alta tension y las dimensiones se dan para aplicaciones. ‘Todas las dimensiones son minimas, a menos que se especifique lo contrario. Las dimensiones se dan en Figura 3. Designacionas de compartimientos y dimensiones minimas para transformadores de alimentaci6n radial o en anillo 14NORMA TECNICA COLOMBIANA __NTC 3997 (a) Arreglo de terminales de BT. en zig zag f= 76(3) 4 -— Aq H&A 4 h@— A 4 - 76(3) =} z KVA NOMINAL, A 8 30- 150 7613) 152 (6) 225-500 we 203 (8) 630 - 2500 12765) 203 (8 L zea) 1276) QP 276) Gp 1276) 746(3) —| (Nota 3)°5 ¥ X phe 3) Notas 1) Los areglos dels conetores elastoméicos de ata ensin y las dimensiones se can para aplicaciones que requlten cies cmenstnes minmas, 2) Todas las dimensiones son minimas. Las dimensiones se cen en miimettos y como informacion, se den entre poeriena, en pulgaaas 3) Esta ost manson hata a bara igi entre ol comparinlats de bala tnsin yo! compartment do ata tension. 10014) Figura 4, Arreglos de los terminales de baja tensién y dimensiones minimas 15NORMA TECNICA COLOMBIANA __NTC 3997 Notas: 1) 2) 3) 4) 5) Dimension sobre la figura 7| G Conectores AT. ay ty ay 6 ay dy mee Jo He Kt Ka Kt Kh KE D Base Pane 4 872.85) min MU 00 rd ong scons \ | Vy ny | | Vf fw bo ! LY i Yj L Gossorss2) ZA” tone BASE PARA BUJE DE PARQUEO Los arragios de los conectores alastomeéricos de alta tension y las dimensiones se dan para aplicaciones que requieran ciertas dimensiones minimas. La contiguracion para los conectores de 21,1136 8 KV esta basada en la norma IEEE 386 1986, Figura 7 Designacién de conexiones para conectores separatles aislados. ‘Todas las dimensiones son minimas. Las dimensiones se dan en milimetros y come informacion, se dan entre parentesis, en pulgadas. Hy P son dimensiones minimas. La dimension K tiene una tolerancia de + 6 mm (& 0,25 pulgadas) Para reducir distencias, cuando se especifique, P = 279 mm (11 pulgadas) para conectores de 83/ 14.4 kV, 355 mm (14 pulgadas) para conectores de 15,2 KV y 152/263 kV y 431 mm (17 pulgacias) para conectores, de 21,1 KV 21,1136 KV. Figura 5(a). Dimensiones especificas para transformadores de alimentacion radial 16NORMA TECNICA COLOMBIANA __NTC 3997 @ Conectores AT. } mae HE ONE ONS OLS He eb ka a kk kk D Dimension sobre la Figura 2095 Z vets 2) Lacan ua cna 21106 6921-7 We ba nora EE 261085 Fa Senet ce soon 5) Tota dna on minma Lat nator cn lneotycne an e paren pga 4) HyPson dienes ins a dens Kran anc cee 025 pun) 5) Pea rete drs, xaos especie, = £8 rm (2 puis) pu comets de 2116 y 21,1198,6 KV, Figura 5(b). Dimensiones especificas para transformadores de alimentacién radial 17NORMA TECNICA COLOMBIANA __NTC 3997 Pik 4 “|_ eu rae pena) t rf. (Nota 4) : Dometeet aa. x thas bajo ther ¢ D Dimension! sobre la figura 7 Base Plano -_ = Cara del tanque. Gen tel tergne Wy 768.0 7680) Z min y tT V V, UV; 19° 75203) BASE PARA BUJE DE PARQUEO Conectores elastroméricos aislados separables con valores nominales de alta tensién Potencia 837 8.31144 kV 15,2 Y 15,2/26,3 kV ‘nominal (kVA) 4 N M K 4 N M K Todos | 29 (3,5) | 152/6.0) | 114145) | 1276)0 | 114(4.5) | 15260) | 114145) | 16565) 185 (6.5) Notas 1) Los arregios de los conectores elastoméricos de alta tensién y sus dimensiones se dan para aplicaciones que requieren dimensiones minimas. 2) Todas las dimensiones son minimas. Las dimensionas se dan en milimetros y como informacion, se dan entre parentesis, en pulgadas. 3) Hy Pson dimensiones minimas. Las dimensiones K, M, yN tienen una tolerancia de + 6 mm ( 0,25 pulgadas). 4) Para raducir cistancias, cuando se especifique, P = 278 mm (11 pulgadas) para conectores de 8.3/14.4 kV, 355 mm (14 pulgadias) para conectores 16,2 KV y 18.226.3 kV. Figura 6(a). Dimensiones especificas para transformadores de alimentacién en anillo 18NORMA TECNICA COLOMBIANA __NTC 3997 ora base Proyocciones de las bases para bules de parquea. Para detalles. Mire la figure 6a Notas: 1) Los atreglos de los conectores elastomericos de alta tension y sus dimensiones se dan para aplicaciones que requieren dimensiones minimas. 2) La configuracion esta basada en la norma IEEE 386: 1985, Figura 7. Designacion para zona de contacto para Conectores aislados especifios. 3) Todas las dimensiones son minimas. Las dimensiones se dan en milimetros y como informacion, se dan entre paréntesis, en pulgadas. 4) Hy P-son cimensiones minimas. Le dimensién Kl, K2,M, y N tiene una tolerancia de + 6 mm (& 0,25 puigades) 8) Para reducir distancias, cuando se especifique, P = 431 mm (17 pulgadas) para conectores de 21.1 KV y 21,1198. kV. Figura 6(b). Dimensiones especificas para transformadores de alimentacién en anillo 19NORMA TECNICA COLOMBIANA __NTC 3997 | exe detange P0318) € € € DOmensin sotre Tafgua Proyetciones de las bases para bujes de parqueo Para detalles. Mirela figura 5b Notas: 1) Los arregios de los conectores elastoméricos de alta tensién y sus dimensiones se dan para aplicaciones que requieren dimensiones especificas. 2) La confguracién esta basada en la norma IEEE 386: 1986, Figura 8, Designacion para zona de contacto para conectores aisiados especificos, 3) Todas las dimensiones son minimas, Las dimensiones se dan en milimetros y como informacién, se dan entre paréntesis, en pulgadas. 4) Hy Pson cimensiones minimas. La dimensién Kl, K2, M, y N tiene una tolerancia de + 6 mm (# 0,25 pulgadas) 5) Para reducir distanclas, cuando se especifique, P = 508 mm (20 pulgadas) para conectores de 21.1 KV y 238.6 KV. Figura 6(c). Dimensiones especificas para transformadores de alimentacién en anillo 20NORMA TECNICA COLOMBIANA __NTC 3997 [ft ‘compartiiento Ccompartmiento || Frmin Pancha interior at ae Intercr “9 G4) min ete 33 (1 12) max Barrera rigida entre los compartimientos 80,8 (2) max J de AT. yBT. ZZ Conector de & Conector de g AT. mas bajo Bismés Galo D E 50,8 (2) max + base { Plano ‘Conectores elastoméricos alsiados separables con valores nominates de alta tensién 830152KV 21,4 ¥ 21,1196,6 KV Potencia. | D E F D E FiNota4) | F (Nota 4) nominal Nota 3 Figures | Figuras vay entre caras_| entre caras 3-150. | 688(27) | 685027) | as7cie) | e88c27) | cesar | cose | 761.60 225-500 | 685127) | 7a7(st) | 457(18) | 685.27) | 7a7@x) | 609(28) | 761 0) 630-2800 | 68527) | 1 167146) | 48718) | 688127) | 1167146) | 609124) | 761.0) Notas: 1) Los arregos de ios conectores elastomericos de ata tension sus dimensiones se dan para aplicaciones que Fequieren cimensiones especificas 2) Todas las dimensiones estan en mm, com informacion se dan entre paréntess, en pulgadas. Le tolerancia de las dimensiones Dy E es de = 12 mm (0. pugadas). 3) Los transfomadores confornes a la Figura 6. que usan conectores 15:2 KV, requieren una profundidad minima de 462 mm (18 pulgadas) en la elevacién de os sopertes para bujes de parqueo. 4) Las dimensiones estén basedas en la norma |EEE 286: 1965, Figuras 7 y @. Conexlones para conectores separables. Figura 7. Designaciones de compartimientos y dimensiones especificas para transformadores de alimentacién radial y en anillo 241NORMA TECNICA COLOMBIANA __NTC 3997 Notas: ) 2) 3) 4) 76.2(3)_| (Nota 4) 101 (4) _, min 75-150 aa Ba 225 - 2500 152.4 (6) 203.2 (8) (2) Arreglo de terminales de B.T. en zig zag 101 (4) | pee 182 «o- 182, oh 12, oD (Nota 3°57 (b) Arreglo de terminales de B.T. en linea Los arraglos de los coneetoras elastoméricos de alta tensién y sus dimensiones requieren dimensiones especiticas ‘Todas las dimensiones estan en mm. como informacion se dan entre parentesis, La tolerancia en todas las dimensiones as 2 6 mm (0.25 pulgadas) 2 menos que 101 (4) min 80 dan para aplicaciones que en pulgadas. se aspecifique ctra cosa. Esta es la dimension haste la barrera rigida entre el compartimiento de baja tension y compartimianto de alta tension. Figura 8. Arreglos de las terminales de baja tension y dimensiones especificas 22NORMA TECNICA COLOMBIANA __NTC 3997 41. APENDICE 44.1 NORMAS QUE DEBEN CONSULTARSE Las siguientes normas contienen disposiciones que, mediante la referencia dentro de este texto, constituyen disposiciones de esta norma. En el momento de la publicacién eran validas las disposiciones indicadas. Todas las normas estan sujetas a actualizacién; los participantes mediante acuerdos basados en esta norma, deben investigar la posibilidad de aplicar la ultima versién de las normas mencionadas a continuacién. NTC 380: 1970, Transformadores. Ensayos eléctricos. Generalidades. NTC 471: 1974, Transformadores. Relacién de transformacién. Verificacién de la polaridad y relacién de fase. NTC 532: 1988, Transformadores. Aptitud de soportar el cortocircuito. NTC 618: 1988, Transformadores. Placa de caracteristicas. NTC 819: 1995, Transformadores. Trifasicos autorrefrigerados y sumergidos en liquide. Corriente sin cargas, pérdidas y tension de cortocircuito. NTC 836: 1994, Transformadores. Nivel de aislamiento, NTC 837: 1975, Transformadores. Ensayo del dieléctrico. NTC 1057: 1985, Transformadores. Valores nominales de las potencias aparentes. NTC 1656: 1980, Accesorios para transformadores de distribucién. NTC 2076: Galvanizado en caliente. NTC 2135: Transformadores. Gula para formulas de evaluacién de perdidas. NTC 2482: Transformadores de distriucion sumergidos en aceite con 65 °C de elevacién de temperatura en los devanados. Guia de cargabilidad. NTC 2501: Herrajes conectores para transformadores de distribucién y de potencia menores de 5 MVA y tension de serie 1,2 kV. NTC 2622: 1989, Electrotecnia. Accesorios para transformadores trifasicos con potencia superior a 150 KVA y menor de 2 000 kVA. NTC 3607: 1994, Electrotecnia. Accesorios para transformadores trifasicos de potencia entre 2.000 kVA y 10 000 kVA. NTC 3396: Guia para la aplicacién de pintura en transformadores. ANSI C57. 12.28: 988. Norma Nacional Americana para dispositivos de distribucién e integridad del recinto de transformadores equipo Pad Mounted. 23NORMA TECNICA COLOMBIANA __NTC 3997 ANSI C57.12.00: 1987, Norma IEEE de requerimientos generales para transformadores inmersos en liquido de distribucién, potencia y regulacién (ANSI). IEEE Std 386: 1985, (Reaff 1991), Norma IEEE para conectores separables aislados para sistemas de distribucisn de potencia arriba de 600 V (ANSI, DoD), DOCUMENTO DE REFERENCIA AMERICAN NATIONAL STANDARDS INSTITUTE. Transformers - Pad Mounted - Compartmental -Type, Self - Cooled, Three - Phase Distribution Transformers for Use with Separable Insulated High -Voltage Connectors, High - Voltage, 34 500 Grd Y/19 920 Volts and Below; 2 500 kVA and Smaller; Corrections. Enero 1990 (ANSI C 57.12.26). 24
