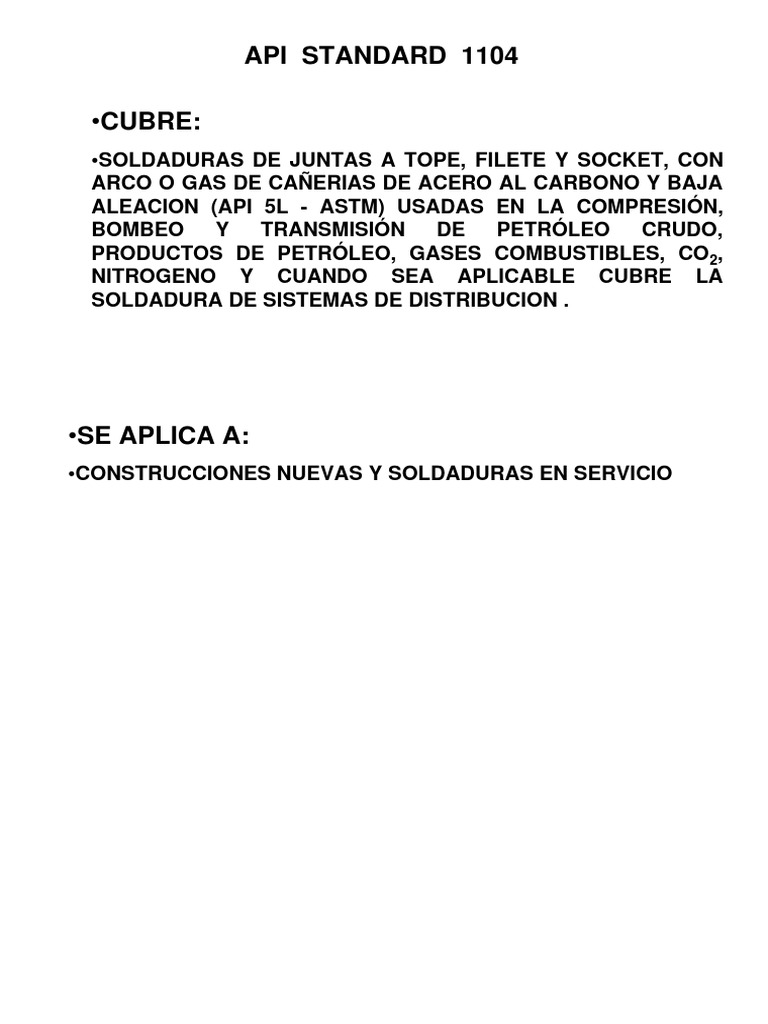

API STANDARD 1104

•CUBRE:
•SOLDADURAS DE JUNTAS A TOPE, FILETE Y SOCKET, CON
ARCO O GAS DE CAÑERIAS DE ACERO AL CARBONO Y BAJA
ALEACION (API 5L - ASTM) USADAS EN LA COMPRESIÓN,
BOMBEO Y TRANSMISIÓN DE PETRÓLEO CRUDO,
PRODUCTOS DE PETRÓLEO, GASES COMBUSTIBLES, CO 2,
NITROGENO Y CUANDO SEA APLICABLE CUBRE LA
SOLDADURA DE SISTEMAS DE DISTRIBUCION .

•SE APLICA A:
•CONSTRUCCIONES NUEVAS Y SOLDADURAS EN SERVICIO
•TEMAS QUE ABARCA:
•CALIFICACION DE PROCEDIMIENTOS DE SOLDADURAS CON
METAL DE APORTE.
• CALIFICACION DE SOLDADORES.
•DISEÑO Y PREPARACION DE JUNTAS PARA SOLDADURAS
DE PRODUCCION.
• INSPECCION Y ENSAYOS DE SOLDADURAS DE
PRODUCCION
•ESTANDARES DE ACEPTACION PARA END.
•REMOCION Y REPARCION DE DEFECTOS
•SOLDADURA AUTOMATICA
•ESTANDAR ALTERNATIVO PARA SOLDADURAS
CIRCUNSFERENCIALES
•SOLDADURA EN SERVICIO

•INCLUYE:
•PROCEDIMIENTOS DE ENSAYOS RADIOGRAFICOS.
• PROCEDIMIENTOS DE ENSAYOS POR ULTRASONIDO.
•PROCEDIMIENTOS DE ENSAYOS CON LIQUIDOS
PENETRANTES.
• PROCEDIMIENTOS DE ENSAYOS CON PARTICULAS
MAGNETICAS
•ESTANDARES DE ACEPTACION DE SOLDADURAS DE
PRODUCCION.
•PROCESOS: (MANUAL – SEMIAUTOMATICA,
AUTOMATICA O COMBINACION)
SMAW
SAW
GMAW
GTAW
FCAW
PAW
SOLDADURA OXIACETILENICA –OACW
FLASH BUTT WELDING - FBW)
 PROCEDIMIENTO SOLDADOR
SIMPLE MULTIPLE
Proceso o método de 5.4.2.1. X X
aplicación
Material base:
a) Tensión de fluencia
≤42000psi (290MPa)
b) Tensión de fluencia
>42000psi (290MPa)
y <65000psi
(448MPa)
c) Tensión de fluencia 5.4.2.2
≥65000psi (448MPa)
d) Cada grupo de
mayor resistencia
Diseño de Junta X 5.4.2.3 X
Posición (Fijo ↔ Giratorio) X 5.4.3.4 X
Espesor de pared
<0,188” (4,8mm)
≥4,8mm , ≤ 19,1 mm X X
>19,1mm
Diámetro Exterior X X6.3.2
<60,3mm
≥60,3mm , ≤ 323,9 mm
(12,75”)
<323,9mm
Material de aporte X 5.4.2.6 X
Características eléctricas X
Tiempo entre pasadas (>1ª X
/ 2ª)
Dirección de la soldadura X

Gas de respaldo y caudal X

Fundente X
Velocidad X
Precalentamiento / T.T. X
post welding
FIGURA 1: DISEÑO DE JUNTA PARA SOLDADURA A TOPE
SOLDADURA CON FLUIDO CIRCULANDO – APP. “B”
Note: T = tensile; RB = root bend; FB = face bend; NB = nick bend;
SB = side bend; MT = macro test.
