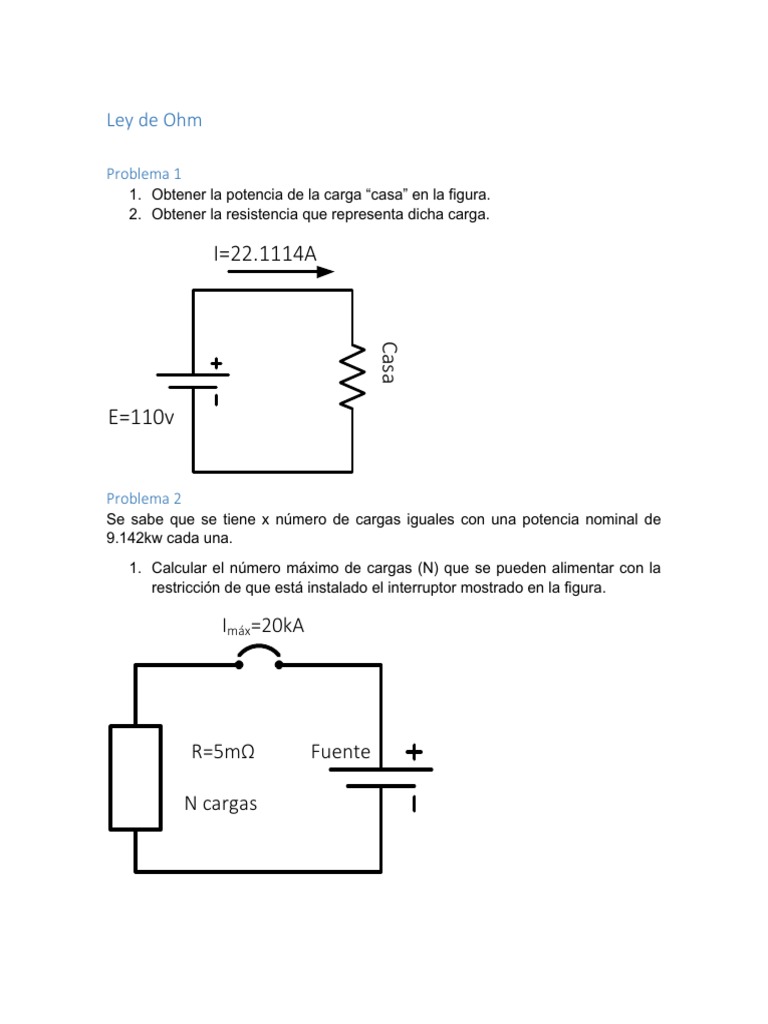

Ley

de Ohm

Problema 1
1. Obtener la potencia de la carga “casa” en la figura.
2. Obtener la resistencia que representa dicha carga.

I=22.1114A

Casa
E=110v

Problema 2
Se sabe que se tiene x número de cargas iguales con una potencia nominal de
9.142kw cada una.
1. Calcular el número máximo de cargas (N) que se pueden alimentar con la
restricción de que está instalado el interruptor mostrado en la figura.

Imáx=20kA

R=5mΩ Fuente

N cargas
Potencia y Energía

Problema 3
Calcular:
1. Potencia Total de la carga.
2. Energía total de la carga.
3. Número de baterías a instalar.
4. Corriente que suministran las baterías.
5. Corriente y resistencia de la carga 1.
6. Corriente y resistencia de la carga 2.
7. Resistencia equivalente de la carga total.
8. Costo de la energía que demanda el sistema en la tarifa 1.
Motor
Vmax=504v
M P=7.5HP
T=5hrs al día

Batería
Luminarias
Vmax=528v
Wc/u=100wh P=32wc/u
E=480v N=50
T=7hrs/día

Problema 4
Se quieren instalar paneles solares de 250w c/u para alimentar una casa que
demanda una potencia de 1.2kw y un voltaje de 127v.
1. ¿Cuál es la corriente que demanda la casa?
2. ¿Cuántos paneles se deben instalar?
Problema 5
Para suministrar energía a una tortillería se cuenta con un aerogenerador y con un
número indeterminado de paneles solares.
El voltaje es de 110V. Las cargas de la tortillería demandan las siguientes potencias:
P1=2000w. P2=4x32W, P3=5HP, P4=2x3.5HP
1. Calcular la potencia total que demanda la tortillería.
2. Calcular el número de paneles que se necesitan para que junto con el
aerogenerador suministren la potencia requerida.
3. Calcular la Intensidad de corriente del sistema
 4. Calcular la resistencia del sistema.
Aero
generador G
P=5kw

Tortillería
Paneles
solares G
P=300w c/u

Problema 6
En el sistema de la figura el voltaje es de 100v y en el establecimiento se cuenta
con una carga de 3.3kw que se usa 5 hrs por día y otra carga de 4.5kw 1 hr al día.
Paneles
Baterías
P=150w
P=300w-h c/u
T=6hrs/día

G Tortillería

1. Número de paneles que se necesitan instalar.

2. Número de baterías que se necesitan instalar.
3. Intensidad de Corriente de la carga.
Resistencia de la carga.

Problema 7

Planta Nuclear

Acerera Mina Cementera

P=3Mw P=10Mw P=8Mw
T=23hrs T=24hrs T=16hrs
Calcular:
1. W de la fuente
2. I de la fuente
3. P de la carga
4. R de la carga
5. I;R,W de cada carga.

Eficiencia Energética

Problema 8
1. ¿Cuál es la potencia que le llega a la carga?
P1=95kw P2 P3
G ƞ = 50 % ƞ = 80 % Carga
a.
P1=5kw
P2 P3 P4
G ƞ = 85 % ƞ = 88 % ƞ = 79.73 %
b.
Problema 9
1. ¿Cuál es la potencia que suministra la fuente?
P=5kw

G ƞ = 79.73 %
P=3.5kw
Problema 10
1. Calcular, P3, P4, P6, P7, P8 y P9, además de la eficiencia total del sistema si
se sabe que:
a. P5 =8.5kw
b. P2 =15HP
c. P2 = P3 + P4

P3 P5 P7 P9
P2
ƞ = .925 ƞ = .9 P8
ƞ = .8 ƞ = .85
P1 ƞ = .975
P4 P6
Problema 11
En la acerera se cuenta con un horno de 500kw que se usa 12 hrs/día, con una
cortadora de 5HP 2hrs al día y de 27 focos de 13 w 23hrs/día.
P=800kw
T=10hrs
N=2 Batería
ƞ = .93 ƞ = .985 ƞ = .8
V=600v V=100v V=480v
CA/CA ƞ = .95 ƞ = .98 W=600w-h
V=230kv Línea de
ƞ = .925 Transf.
Acero
ƞ = .99
V=1000v V=600v
CD/CA c

Transformador

P=350W
T=7hrs

1. ¿Cuántos paneles se necesitan?

2. ¿Cuántas baterías se necesitan?
3. Resistencia y corriente que exigen las cargas a las baterías.
4. Corriente que suministran las fuentes de energía.
5. Eficiencia total del sistema.

Eficiencia Sistemas en paralelo

Problema 12
Proporcione los siguientes datos:
1. Nodos eléctricos.
2. Corriente que demanda cada carga.
3. Corriente que aporta la fuente.
4. Resistencia equivalente.

P1= 20kw P2= 10kw P3= 18HP

P4= 15HP
E=480v
Problema 13

Pout= 13w
Pout= 13HP
N=77
ƞ = .8
ƞ = .925
E= 120v

1. ¿Cuál es la potencia total de entrada?

2. ¿Cuál es la corriente que consume cada carga?
Problema 14
A continuación se presenta un sistema de cargas y se anexa un detalle de cómo
llega la energía hasta las cargas.

P1= 17.8kw I2= 200A R3= 10Ω N=15

ƞ = .914 ƞ =0.9 ƞ =.85 ƞ =.8 I4T= 35A
Pc/u= ?
CD/CA ƞ =.75

E=480v

P1 ƞ = .995
G
ƞ = .96 ƞ = .985 ƞ = .914
Línea de
ƞ = .978 Transf.
CD/CA
P2
G
Transformador
1. ¿Cuál es el valor de P1 y P2 si son iguales?
2. Eficiencia total del sistema.
Problema 15
Hallar la Potencia que proporciona el generador.

Motor
P=100HP
P=? F.S.=1.15
F.S.= 1.5
G ƞ = .9 ƞ =.81
ƞ = .9 M

Pnominal=10kw ƞ = .8
F.S.=2

Elementos de Protección.

Problema 16
1. Seleccionar los fusibles y el interruptor para el siguiente sistema.
2. Obtener la Intensidad del generador.
3. Obtener la potencia nominal del generador.

P=10HP %Pe=6.5%
Pout= 14kw F.S.=1.15 P=60w
Ƞ=.8 N=18
Pmáx= 150kw
E=150v G ƞ = .9 M
F.S.=3

Problema 17
Obtener el valor de P.

ƞ = .8
P9 P1= P

ƞ = .6
P= 42kW
ƞ = .9 ƞ = .9 P2= 2P

ƞ = .7
ƞ = .95 P3= 3P
Problema 18
Obtener el Voltaje mínimo que debe proporcionar la fuente.
Imáx= 300A

Imáx= 100A Imáx= 120A Imáx= 80A

C1 C2 C3 R=10Ω

P= 100HP
P= 60kw
ƞ = .7
F.S.= 1.1 C4 R=5Ω
ƞ = .9
