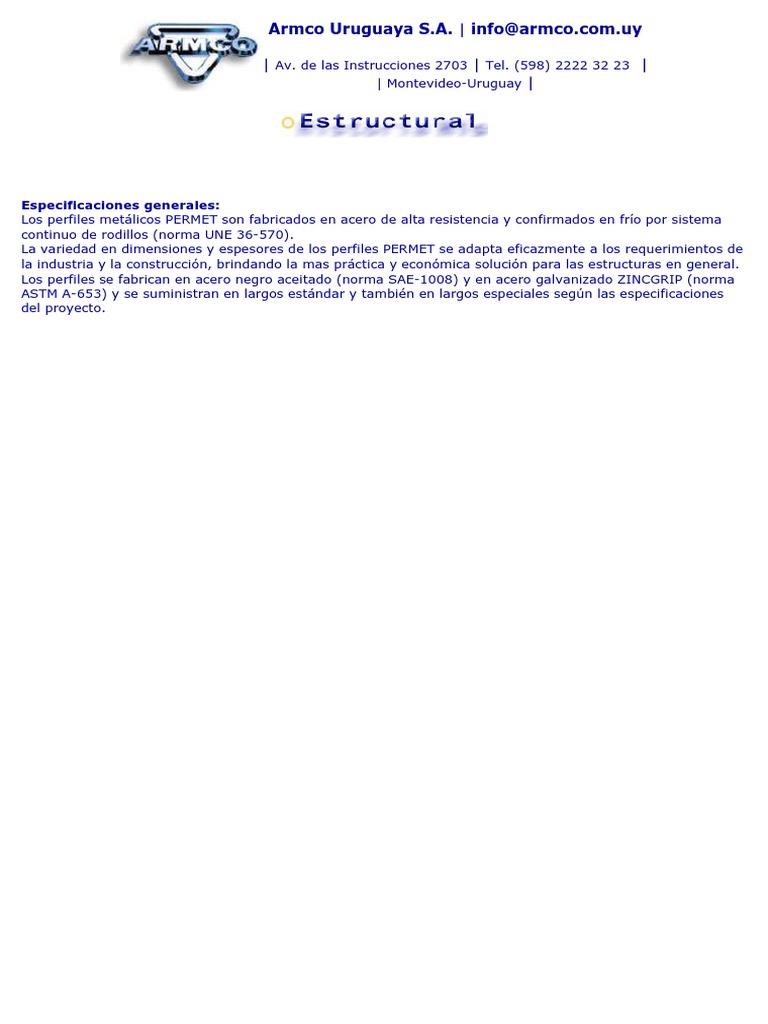

Especificaciones generales:
Los perfiles metálicos PERMET son fabricados en acero de alta resistencia y confirmados en frío por sistema
continuo de rodillos (norma UNE 36-570).
La variedad en dimensiones y espesores de los perfiles PERMET se adapta eficazmente a los requerimientos de
la industria y la construcción, brindando la mas práctica y económica solución para las estructuras en general.
Los perfiles se fabrican en acero negro aceitado (norma SAE-1008) y en acero galvanizado ZINCGRIP (norma
ASTM A-653) y se suministran en largos estándar y también en largos especiales según las especificaciones
del proyecto.
 Perfil estructural C
PROPIEDADES EFECTIVAS
SECCION PESO
(a la tensión de fluencia)
MOMENTO MOM.
MODULO MODULO
DIMENSIONES (1) SECCION PESO DE RADIO DE GIRO AREA DE
RESISTENTE RESIST.
INERCIA INERCIA
A B C e=r A g Ix Iy Wx Wx ix iy xG Ae Iex Wex
CODIGO mm mm mm mm cm² Kg/m cm4 cm4 cm³ cm³ cm cm cm cm4 cm4 cm³
C805412 80 54 14.0 1.24 2.47 1.96 27.3 10.1 6.8 2.9 3.32 2.02 2.00 1.83 24.9 5.8
C805416 80 54 14.0 1.59 3.19 2.52 34.7 13.0 8.6 3.8 3.20 2.00 2.03 2.75 33.6 8.2
C805420 80 54 14.0 2.00 4.03 3.17 43.1 16.5 10.7 5.0 3.26 2.02 2.08 3.99 43.1 10.7
C1004412 100 44 14.0 1.24 2.47 1.96 39.3 6.7 7.8 2.2 3.99 1.64 1.43 1.84 38.3 7.5
C1004416 100 44 14.0 1.59 3.19 2.52 50.2 8.6 10.0 2.9 3.96 1.64 1.45 2.74 50.2 10.0
C1004420 º 100 44 14.0 2.00 4.03 3.17 62.6 10.9 12.5 3.7 3.93 1.64 1.49 3.73 62.6 12.5
C1006016 100 60 20.0 1.59 3.81 3.01 63.6 20.0 12.7 5.3 4.08 2.29 2.23 3.07 61.3 11.9
C1006020 100 60 20.0 2.00 4.82 3.80 79.3 25.3 15.8 6.8 4.05 2.29 2.28 4.52 79.3 15.8
C1006025 100 60 20.0. 2.50 6.02 4.74 97.3 31.5 19.4 8.5 4.01 2.28 2.32 5.95 97.3 19.4
C1205316 120 53 17.0 1.59 3.81 3.01 87.2 14.7 14.5 4.1 4.78 1.97 1.70 2.94 85.6 14.0
C1205320 º 120 53 17.0 2.00 4.82 3.80 109.1 18.8 18.2 5.2 4.75 1.97 1.74 4.21 109.1 18.2
C1205325 120 53 17.0 2.50 6.02 4.74 134.4 23.4 22.4 6.6 4.72 1.97 1.78 5.64 134.4 22.4
C1206516 120 65 18.0 1.59 4.22 3.35 101.2 25.0 16.8 5.8 4.89 2.43 2.23 3.03 94.0 14.9
C1206520 120 65 18.0 2.00 5.35 4.22 126.6 31.7 21.1 7.5 4.86 2.43 2.28 4.51 124.4 20.4
C1206525 120 65 18.0 2.50 6.68 5.27 155.9 39.6 25.9 9.4 4.83 2.43 2.32 6.30 155.9 25.9
C1405516 140 55 18.0 1.59 4.22 3.35 129.1 17.6 18.4 4.6 5.55 2.04 1.70 3.09 127.2 17.9
C1405520 140 55 18.0 2.00 5.35 4.22 161.8 22.4 23.1 5.9 5.49 2.04 1.74 4.41 161.8 23.1
C1405525 140 55 18.0 2.50 6.68 5.27 199.6 27.9 28.5 7.5 5.46 2.04 1.77 5.93 199.6 28.5
C1407016 140 70 20.0 1.59 4.75 3.78 153.1 32.8 21.8 7.0 5.67 2.62 2.35 3.25 142.6 19.4
C1407020 º 140 70 20.0 2.0 6.01 4.75 191.9 41.6 27.4 9.0 5.64 2.63 2.39 4.76 187.3 26.2
C1407025 140 70 20.0 2.50 7.51 5.94 236.8 52.0 33.8 11.3 5.61 2.63 2.43 6.76 236.8 33.8
C1606016 160 60 20.0 1.59 4.75 3.78 188.5 23.7 23.5 5.6 6.29 2.23 1.82 3.21 182.3 22.2
C1606020 º 160 60 20.0 2.00 6.01 4.75 236.5 30.1 29.5 7.3 6.26 2.23 1.86 4.73 236.5 29.5
C1606025 160 60 20.0 2.50 7.51 5.94 292.3 37.6 36.5 9.1 6.23 2.23 1.90 6.36 292.3 36.5
C1805020 180 50 20.0 2.00 6.01 4.75 280.8 20.2 31.2 5.6 6.80 1.80 1.40 4.37 280.8 31.2
C1805025 180 50 20.0 2.50 7.51 5.94 347.4 25.2 38.6 7.0 6.70 1.80 1.43 5.94 347.4 38.6
C2008020
200 80 28.0 2.0 7.90 6.35 495.1 73.8 49.5 13.6 7.91 3.05 2.60 5.61 483.2 47.5
*
C2008025
200 80 28.0 2.50 9.87 7.90 613.1 92.1 61.3 17.2 7.88 3.05 2.64 7.85 613.1 61.3
*
C2406520
240 65 24.0 2.00 7.90 6.32 657.3 43.9 54.7 9.2 9.12 2.35 1.73 5.14 657.3 54.7
*
C2406525
240 65 24.0 2.50 9.87 7.90 815.5 54.8 67.9 11.5 9.09 2.35 1.76 6.95 815.5 67.9
*

(º) Stock permanente. Largo estándar: 6.00m.

(*) Largo máximo: 6.80m
Largo máximo: 13.00m. Tolerancia en largo: + 5 mm. Tolerancia en dimensiones de la sección: +/- 2 mm.
Ejemplo de utilización del ábaco:

Determinar la carga admisible para el perfil C80-54-14/16 con una distancia entre apoyos de 3 mts.

* Leer sobre el eje de ordeadas (eje vertical): "Distancia entre apoyos = 3 mts."

* Seguir la flecha hacia la izquierda, hasta llegar a la gráfica correspondiente al perfil C80-44-14/16.

* Descender desde el punto de encuentro, hasta el eje de abscisas (eje horizontal).

* Leer "Carga admisible = 100 Kgs./mt lineal".

Determinar la distancia entre apoyos para el perfil C160-60-22/25 con una carga de 300 Kg/m lineal.

* Leer sobre el eje de las abscisas (eje horizontal): "Carga admisible= 300 Kg/m lineal."

* Seguir la flecha hacia arriba, hasta llegar a la gráfica correspondiente al perfil C160-60-22/25.

* Seguir hacia la derecha desde el punto de encuentro, hasta el eje de ordenadas (eje vertical).

* Leer "Distancia entre apoyos=4 m."

Los valores indicados en las tablas y en el ábaco, se dan a modo de referencia, no eximiendo
al proyectista de verificar el comportamiento estructural de los perfiles a través de los servicios
de un profesional capacitado.

Datos de Cálculo: resitencia admisible: s = 1750 Kg/cm²

Flecha máxima/luz libre = 1/200.

Perfil Omega
CODIGO DIMENSIONES SECCION PESO VALORES ESTATICOS
A B C e=r A g Ix Wx ix Iy Wy iy yG
mm mm mm mm cm² Kg/m cm4 cm³ cm cm4 cm³ cm cm
201 30 17 13 0.89 0.88 0.70 1.00 0.66 1.10 0.71 0.39 0.93 1.46
202 30 18 13 1.24 1.16 0.90 1.29 0.85 1.09 0.96 0.52 0.93 1.47
Omega
1 203 30 19 13 1.59 1.43 1.12 1.54 1.03 1.08 1.21 0.67 0.94 1.48
204 30 20 13 2.00 1.85 1.44 1.96 1.30 1.06 1.62 0.89 0.96 1.50
205 30 21 13 2.50 2.27 1.76 2.25 1.49 1.03 2.04 1.12 0.98 1.52
211 36 24 13 1.24 1.37 1.07 2.46 1.35 1.34 2.16 0.90 1.26 1.78
Omega 212 36 25 13 1.59 1.70 1.33 3.00 1.66 1.33 2.75 1.13 1.27 1.78
2 213 36 26 13 2.00 2.22 1.74 3.79 2.10 1.31 3.66 1.52 1.29 1.80
214 36 27 13 2.50 2.72 2.12 4.45 2.46 1.28 4.58 1.92 1.30 1.81
Largo estándar: 6.00m.
Largo máximo: 13.00m.
Tolerancia en dimensiones de la sección: +/- 2 mm.
Tolerancia en largo: + 5 mm.

Perfil W
 CODIGO DIMENSIONES AREA PESO VALORES ESTATICOS
A B C e=r A g Ix Wx ix Iy Wy iy yG
mm mm mm mm cm² Kg/m cm4 cm³ cm cm4 cm³ cm cm
301 55 100 34 1.59 3.61 2.80 15.0 4.4 2.04 30.2 6.0 2.89 2.18
302 55 100 34 2.00 4.73 3.80 19.1 5.6 2.01 38.3 7.7 2.84 2.19
W1
303 55 100 34 2.50 5.85 4.70 23.1 6.8 1.99 45.7 9.3 2.79 2.20
304 55 100 34 3.00 6.71 5.60 24.9 7.5 1.96 50.1 10.3 2.74 2.22
311 55 140 48 1.59 4.16 3.40 19.1 5.5 2.12 70.6 10.0 4.09 2.13
312 55 140 48 2.00 5.55 4.50 24.5 7.1 2.10 90.6 12.8 4.04 2.14
W2
*313 55 140 48 2.50 6.90 5.50 29.7 8.7 2.08 109.6 15.7 3.99 2.15
314 55 140 48 3.00 7.96 6.60 33.2 9.9 2.05 129.6 18.3 3.94 2.16

Largo estándar: 6.00m.

Largo máximo: 13.00m.
Tolerancia en dimensiones de la sección: +/- 2 mm.
Tolerancia en largo: + 5 mm.
