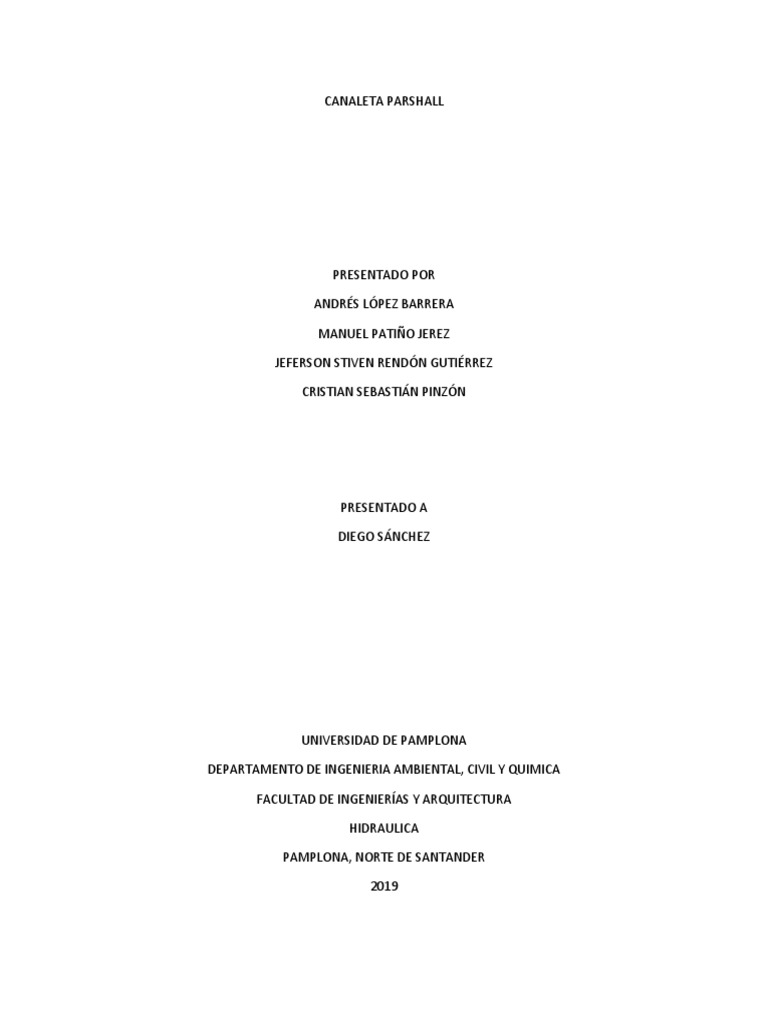

CANALETA PARSHALL

PRESENTADO POR

ANDRÉS LÓPEZ BARRERA

MANUEL PATIÑO JEREZ

JEFERSON STIVEN RENDÓN GUTIÉRREZ

CRISTIAN SEBASTIÁN PINZÓN

PRESENTADO A

DIEGO SÁNCHEZ

UNIVERSIDAD DE PAMPLONA

DEPARTAMENTO DE INGENIERIA AMBIENTAL, CIVIL Y QUIMICA

FACULTAD DE INGENIERÍAS Y ARQUITECTURA

HIDRAULICA

PAMPLONA, NORTE DE SANTANDER

2019
 OBJETIVOS

General:

 Realizar el diseño de una canaleta parshall para determinar su funcionamiento como

aforador para la medida del caudal.

Específicos:

 Analizar el comportamiento del flujo que circula por la canaleta por medio de los
piezómetros instalados en los diferentes tramos para verificar el estado de la misma.
 Instalar una regleta a 2/3 de “A” para determinar el flujo en cualquier momento teniendo
en cuenta la fórmula que nos relaciona las alturas con el caudal.
 Determinar por medio de la relación de alturas hb y ha si la canaleta se trabaja por
sumergencia o descarga libre.
 MARCO TEORICO

La canaleta Parshall es un elemento primario de caudal con una amplia gama de aplicaciones para
medir el caudal en canales abiertos. Puede ser usado para medir el flujo en ríos, canales de
irrigación y/o de desagüe, salidas de alcantarillas, aguas residuales, vertidos de fábricas, etc… La
Canaleta Parshall Arkon está fabricada con polipropileno, lo que le permite resistir temperaturas
de hasta 80º al aire libre (sin embargo, el agua que fluye por la canaleta no puede estar
congelada). Además, la Canaleta Parshall Arkon puede resistir soluciones de sales inorgánicas,
ácidos y bases que no presenten fuertes propiedades de oxidación, y una alta concentración de
disolventes orgánicos.

Ventajas

Las principales ventajas de la Canaleta Parshall de Arkon se pueden resumir en:

 Perdida de energía relativamente baja (3–4 veces inferior que en crestas pronunciadas)

 Poca sensibilidad a la distribución de velocidad en el canal de acercamiento

 Medición de caudal incluso en condiciones de inundado

 La velocidad dentro de la canaleta Parshall es suficientemente alta para prevenir la

deposición de sedimentos o la acumulación de escombros – Mínimo requisitos de
mantenimiento

 Amplio rango de caudales

 Larga vida útil

(systems, 2012)

¿CÓMO FUNCIONA UN AFORADOR DE CANAL PARSHALL?

Su patente ha sido, y sigue siendo, uno de los instrumentos de medición de flujo en lámina libre
más extensamente implementado en cauces, canales de riego, redes de saneamiento, procesos de
tratamiento y depuración de aguas, vertidos, etc. Además, su funcionamiento es la mar de simple.

La caracterización hidráulica de los flujos en canales abiertos o lámina libre ha sido una tarea que
trajo de cabeza a numerosos científicos a lo largo de la historia. Fue su tratamiento como concepto
de energía lo que permitió dar el salto definitivo en el estudio del movimiento de fluidos y el
desarrollo de las distintas teorías y formulaciones que posteriormente permitieron la
caracterización hidráulica del mismo.
Es en el siglo XVIII cuando Daniel Bernoulli plantea en sus estudios de hidrodinámica los conceptos
de altura y conservación de la energía que posteriormente implementó Leonhard Euler en la
ecuación que al final acabaría adoptando el nombre del primero como reconocimiento a sus
pioneros logros.

A lo largo de estos casi tres siglos, el conocimiento en este campo ha ido avanzando gracias a
nombres como Venturi, Chezy, Manning o Bakhmeteff, que formularon expresiones y teorías
fundamentales en la comprensión del comportamiento de los fluidos... Y basándose en todos
estos conocimientos, Ralph Parshall desarrolló su estudio que derivó finalmente en su patente.

Así, sabemos que cuando las condiciones por las que transita el flujo son constantes, éste se
desarrollará en régimen uniforme, pero si estas condiciones (como por ejemplo la sección de paso)
se ven modificadas el régimen del flujo variará gradual o rápidamente dependiendo de cómo sea
esa modificación.

De este modo, el canal Parshall no es más que una adaptación del principio de Venturi en
hidrodinámica de canales abiertos. Aplicando un estrechamiento de la sección y un levantamiento
del fondo del canal, se le aplica una aceleración al flujo para forzar un cambio de régimen de
subcrítico a supercrítico, lo que implica que entonces se debe pasar irremediablemente por el
calado crítico.

Esta variación de régimen se produce además con una pérdida de energía mínima... y se
produce gracias a una geometría que enlaza una transición de entrada, un estrechamiento o
sección convergente, una garganta o sección estrecha y un ensanchamiento o sección divergente.

Mediante este desarrollo, y después de probar multitud de tamaños y proporciones de secciones

de canal, Parshall fue capaz de establecer una relación matemática entre calado y caudal en
situación de descarga libre, que se rige por la siguiente expresión:
 (iagua, 2016)

MEMORIAS DE CALCULOS

Q=1064 L/S
W= 3´
n= 1.566
k= 2.182
1 1
Q 1.064 1.566
Ha= n = = 0.63
k 2.182
E1=E2
p1 V 12 p2 V 22
+ + z 1= + +z 2
γ 2g γ 2g

L=w+2x´
D=w+2E´
D−W
E´=
2
1
X´= (D-W)
3
1
L=w+2( (D-W))
3
L= 1.353
Q 1.064
V1= = =1.25 m/s
A 0.63∗1.353
E1= 0.92
Q 1.064
Para V2 =v2= =
A w∗h 2
z2 N
=
X F
Z2=0.0191
0.92=H2+¿+0.0191
H2=0.355 m
Para Hb= (H2+Z2)-N
Hb= (0.355+0.0191)-0.229= 0.145
Hb 0.145
= =0.23<0.60 NO AHOGADO
Ha 0.63
Por Tabla
W=91.5
A=167.7
B=164.5
C=122
D=157.2
E=91.5
F=61
G=91.5
K=7.6
N=22.9
R=50.8
M=38.1
P=222.3
X=5.1
Y=7.6
 • Cálculos para la regleta:

Ecuación obtenida: Q = 2.182 * Ha1.566

Damos valores a Ha; en este caso utilizaremos una regleta que nos dará valores de caudal cada 10

cm:

Para Ha = 0,10 m: Q = 2.182 * (0.10)1.566 = 0.059 m3/s

Para Ha = 0,20 m: Q = 2.182 * (0.20)1.566 = 0.175 m3/s

Para Ha = 0,30 m: Q = 2.182 * (0.30)1.566 = 0.331 m3/s

Para Ha = 0,40 m: Q = 2.182 * (0.40)1.566 = 0.520 m3/s

Para Ha = 0,50 m: Q = 2.182 * (0.50)1.566 = 0.737 m3/s

Para Ha = 0,60 m: Q = 2.182 * (0.60)1.566 = 0.980 m3/s

Para Ha = 0,63 m: Q = 2.182 * (0.63)1.566 = 1.05 m3/s

PROCEDIMIENTO CONSTRUCTIVO

1) identificar las medidas correspondientes de la canaleta parshall

2) plasmar las medidas en el material a utilizar
3) Recortar cada parte con sus medidas correspondientes
4) Unir todas las partes de la canaleta
5) Finalizar la construcción de la canaleta parshall
CONCLUSIONES
Bibliografía
iagua. (12 de julio de 2016). iagua. Obtenido de https://www.iagua.es/blogs/jordi-oliveras/canal-
parshall-aforador-casi-siglo-historia

systems, A. f. (22 de Noviembre de 2012). http://arkon.co.uk/. Obtenido de arkon:

http://arkon.co.uk/spa/products/parshall-flumes
