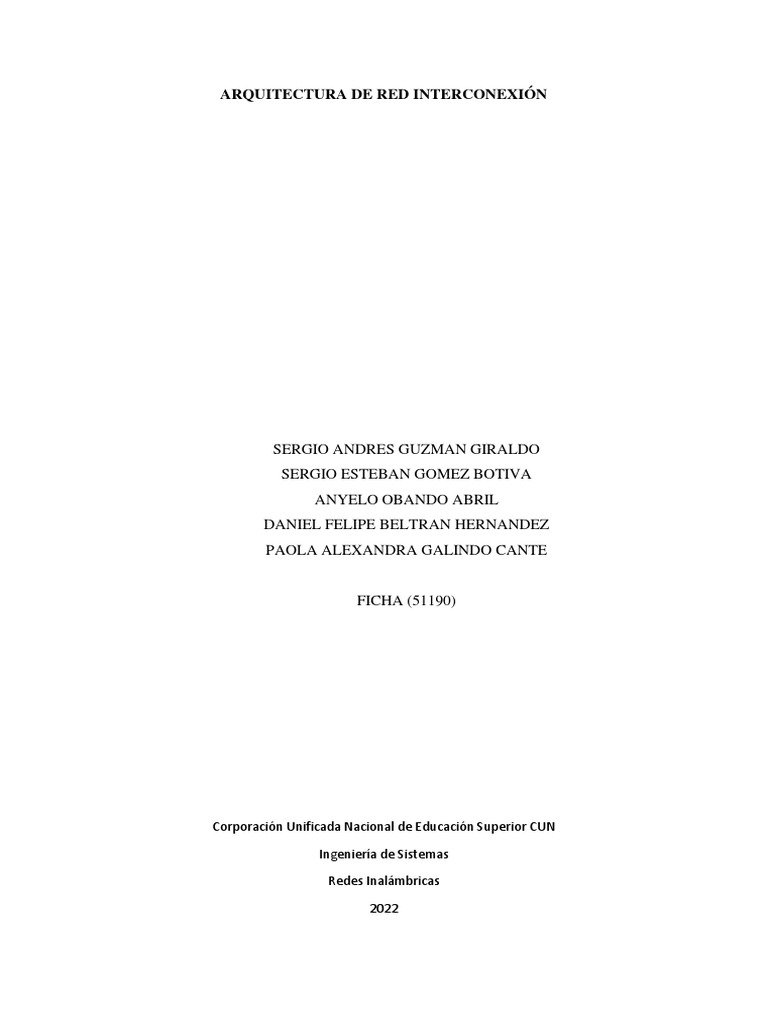

ARQUITECTURA DE RED INTERCONEXIÓN

SERGIO ANDRES GUZMAN GIRALDO

SERGIO ESTEBAN GOMEZ BOTIVA
ANYELO OBANDO ABRIL
DANIEL FELIPE BELTRAN HERNANDEZ
PAOLA ALEXANDRA GALINDO CANTE

FICHA (51190)

Corporación Unificada Nacional de Educación Superior CUN

Ingeniería de Sistemas

Redes Inalámbricas

2022
Contenido
Topología y explicación ................................................................................................................. 3
Topología y explicación

Se pretende hacer una conexión entre una IoT (Internet of Tings), IoE (Internet
of Everyting), con protocolo de direcciones ip - IPV6, con un protocolo de enlace
OSPFv3 para el intercambio de información de el protocolo IPV6, incluyendo un DNS
como servidor de dominio, conectados por fibra óptica en su mayoría en donde se dará
una conexión de una torre de celular como punto de origen, para ser transmitida la
información por wifi o Ethernet.
Se implementa un Router 2911, ofreciendo servicios de datos, voz y video que
son altamente seguras para pequeñas oficinas, que incluye 2 puertos Ethernet integrados
(10/100/100), con 4 ranuras de tarjetas de interfaz WAN mejoradas, para configurar el
IPS. Posteriormente se incluye un Router 1941para el hogar, trabajo y el IoE como
proveedor de internet de todo, por lo general trae 2 puertos Ethernet integrados
(10/100/100). Agregando un servidor de oficina central el cual recibirá datos de la de
una torre de celular.

Procede a configurar el Router 2911, se agregan 4 módulos SFP, estos son de

fibra instantánea al equipo de red, gracias a módulos GLC que pueden ser
intercambiables en caliente.
 De igual manera de agrega un modulo en cada Router 1941, de la misma forma
que se realizó con el Router 1941.

Procediendo a conectar los Router de la siguiente manera:

CONEXIÓN PUERTO
2911(IPS) 1941(Hogar) 2911_GigabitEthernet0/0/0

1941_GigabitEthernet0/0/0
2911(IPS) 1941(Trabajo) 2911_GigabitEthernet0/1/0

1941_GigabitEthernet0/0/0
2911(IPS) 1941(Trabajo) 2911_GigabitEthernet0/2/0

1941_GigabitEthernet0/0/0
2911(IPS) Servidor_oficina_Central 2911_GigabitEthernet0/0
(cable directo de cobre)
SOC_Backbone
2911(IPS) 2960(Switch) 2911_GigabitEthernet0/1

2960_ GigabitEthernet0/1
2960(Switch) DNS Server 2960_ FastEthernet0/24

DNS_ FastEthernet0
Servidor_oficina_Central SOC_ Coaxial0/0

Antena_telefono DNS_ Coaxial0

(cable directo coaxial)
 Se agrego un servidor en la LAN de ISP para el servidor DNS, junto con un
Switch 2960 como conectividad de Gigabit y Ethernet en la LAN de ISP.
Adicionalmente se agregaron algunos Switch 2960 a la red LAN. Se dejan equipos en el
hogar y el trabajo, una laptop y un pc respectivamente, un servidor de internet o
proveedor y algunos dispositivos que se pueden conectar a la red de internet en el hogar
como una ventana, detector de movimiento, una puerta, ventiladores, cámaras. Para la
estación de trabajo se implementan en este caso sensores, alarmas de incendio,
termostato y para completar algunos dispositivos en las calles como lámparas, led, un
auto, detectores de monóxido y también algún que otro teléfono celular que se conectara
a la antena de teléfono, para cada Router un punto de acceso genérico con las siguientes
conexiones.

CONEXIÓN PUERTO
1941(Hogar) 2960(Switch) 1941_GigabitEthernet0/1
(cable directo de cobre)
2960_GigabitEthernet0/1
2960(Switch) AccessPoint(Hogar) 2960_FastEthernet0/1
(cable directo de cobre)
AP-Hogar _Port0
2911(IPS) Servidor_oficina_Central 2911_GigabitEthernet0/0
(cable directo de cobre)
SOC_Backbone
 2960SW(Hogar) Ventana 2960SW_GigabitEthernet0/2
(cable directo de cobre)
Ventana_FastEthernet0
2960SW(Hogar) Puerta 2960SW_GigabitEthernet0/3
(cable directo de cobre)
Puerta_FastEthernet0
AP_hogar ventilador AP-Hogar_Wifi (WAP2-PSK)
(Conexión inalambrica - Wifi)
Ventilador_ Wifi (WAP2-PSK)
AP_hogar Cámara AP-Hogar_Wifi (WAP2-PSK)
(Conexión inalambrica - Wifi)
Cámara_ Wifi (WAP2-PSK)
AP_hogar Laptop AP-Hogar_Wifi (WAP2-PSK)
(Conexión inalambrica - Wifi)
Laptop_ Wifi (WAP2-PSK)
2960SW(Hogar) 2960SW_GigabitEthernet0/4

Sensor_Movimiento Sensor_FastEthernet0
(cable directo de cobre)

Se configura el punto de acceso en el hogar AP-Hogar, su seguridad agregando

una clave para validar el acceso a la red de internet.

Se configuran los dispositivos que se conectaran a la red por wifi en el hogar, en

el caso del ventilador y cámara se cambian las configuraciones avanzadas, sección I/O
Config se configura el tipo de entrada, en este caso inalámbrica, (PT-IOT-NM-11W), en
la sección Config, modulo inalámbrico (Wireless), se configura el SSID (Home) y
también la seguridad WPA2-PSK.
 Con la Laptop se conecta a la red Wifi, en el caso que se muestra simplemente
de busca la red wifi y se conecta con la contraseña configurada en el AP-Hogar.

Continuamos con la configuración de la red en el punto de trabajo. En donde se

encuentra Router 1941, Switch de trabajo SW-Trabajo, un punto de acceso genérico
AP-Trabajo, para la conexión por wifi de dispositivos inalámbricos, y un equipo de
trabajo PC-Trabajo.
 CONEXIÓN PUERTO
1941(Trabajo) 2960(Switch) 1941_GigabitEthernet0/1
(cable directo de cobre)
2960SW-Trabajo_GigabitEthernet0/1
2960(Switch) AP_Trabajo 2960_FastEthernet0/1
(cable directo de cobre)
AP-Trabajo _Port0
2960(Switch) PC-Trabajo 2960_FastEthernet0/24
(cable directo de cobre)
PC-Trabajo _ FastEthernet0
2960(Switch) Termostato 2960_FastEthernet0/2
(cable directo de cobre)
Termostato _ FastEthernet0
PC-Trabajo Alarma_fuego AP-Trabajo_Wifi (WAP2-PSK)
(Conexión inalambrica - Wifi)
Alarma_ Wifi (WAP2-PSK)
PC-Trabajo Sensor_Pasó AP-Trabajo_Wifi (WAP2-PSK)
(Conexión inalambrica - Wifi)
Sensor_ Wifi (WAP2-PSK)

Proceder a configurar el punto de acceso AP-Trabajo, su SSID como trabajo y

una seguridad WAP2-PSK con una clave para validar su acceso a la red wifi.

Luego seguimos configurando los dispositivos como el termostato al SW-

Trabajo, la alarma de incendios y el sensor de pasó se conecta al Access Point de trabajo
AP-Trabajo de manera inalámbrica con la configuración en el adaptador, en la sección
I/O Config (PT-IOT-NM-11W), también se debe configurar el SSID como en el caso de
en la sección Config, modulo inalámbrico (Wireless), se configura el SSID (Trabajo) y
también la seguridad WPA2-PSK.
 Continuando con la configuración de los servidores, el servidor que actúa como
proveedor o internet de todos, el cual cuenta con un Router 1941, un Switch 2960 SW-
IoE y un servidor Servidor_IoE, con las siguientes conexiones.

CONEXIÓN PUERTO
1941_IoE 2960_SW-IoE 1941_GigabitEthernet0/1
(cable directo de cobre)
2960SW-IoE_GigabitEthernet0/1
2960(Switch) Servidor-IoE 2960_FastEthernet0/24
(cable directo de cobre)
Servidor-IoE _ FastEthernet0
2960(Switch) PC-Trabajo 2960_FastEthernet0/24
(cable directo de cobre)
PC-Trabajo _ FastEthernet0

Siguiendo con la configuración, a continuación, está la antena de teléfono, por

medio de red 3G/4G para los dispositivos que se encuentran en las calles. La
configuración del LED, en la sección I/O Config, se cambia la configuración del
Network Adapter como PT-IOT-NM-3G/4G y en la sección Config se cambia la
configuración en el modulo 3G/4G Cello verificar que accede a la red de celular. En el
caso de un teléfono celular que puede usar redes de teléfono, Wifi y Bluetooth, en este
caso se usa como un dispositivo conectado a la red telefónica.

CONEXIÓN PUERTO
Telefonia Teléfono_celular Antena_3G/4G Telefonía
(Conexión inalámbrica - Telefonía)
Teléfono_3G/4G Telefonía
 Telefonia LED Antena_3G/4G Telefonía
(Conexión inalámbrica - Telefonía)
LED_3G/4G Telefonía
Telefonia Lampara de Calle Antena_3G/4G Telefonía
(Conexión inalámbrica - Telefonía)
Lampara_3G/4G Telefonía
Telefonia Detector_Monóxido Antena_3G/4G Telefonía
(Conexión inalámbrica - Telefonía)
Detector_M_3G/4G Telefonía

Para finalizar se agregan las direcciones IPV6 para cada punto en la red LAN,
con las siguientes direcciones
2001:0400:0000:0001::/23 2001:0400:0000:0004::/23 2001:0400:0000:0007::/23
2001:0400:0000:0002::/23 2001:0400:0000:0005::/23 2001:0400:0000:0008::/23
2001:0400:0000:0003::/23 2001:0400:0000:0006::/23 2001:0400:0000:0009::/23

Posteriormente se configura la conexión del direccionamiento de las interfaces

del IPS, como gigabit Gig 0/0/0 en la sección CLI se configura para que no retorne y se
realiza la configuración con el siguiente script:
Router>en
Router#conf term
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname IPS
IPS(config)#ipv6 unicast-routing
IPS(config)#int g0/1/0
IPS(config-if)#ipv6 address 2001:0400:0000:0007::1/64
IPS(config-if)#ipv6 address fe80::a link-local
IPS(config-if)#no Shutdown

Este procedimiento se repite para cada uno de los Routers de la LAN de la IPS,
variando la conexión gigabit, la sub red y el enlace local de ser necesario.

Para continuar con la configuración se realiza el mismo proceso con las redes de trabajo, Hogar
y la IoE (internet de todo), cambiando el Host name dependiendo del Router y cambiando la IP
por la 2, ya que la IPS es la primera:

Router>en
Router#conf term
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname Home
Home(config)#ipv6 unicast-routing
Home(config)#int g0/1/0
Home(config-if)#ipv6 address 2001:0400:0000:0007::1/64
HomeIPS(config-if)#ipv6 address fe80::a link-local
Home(config-if)#no Shutdown

Para el caso del servidor de Oficina Central, se puede hacer una configuración
similar a la de un Router, en la sección Config, en el módulo Backbone, agregando una
dirección IPV6 de acuerdo con la topología con una configuración estática. Los
servicios se deben activar con una versión DHCPv6 creando un pool local para
establecer un prefijo en la subred, de la siguiente manera.
 La configuración de la torre de teléfono se configura en el servidor de oficina
central como una subred en la sección, Cell Tower, en el ejemplo se usa la 5, dejando la
primera IP para el Router, se puede personalizar el enlace local dejando la misma
conexión de enlace local en las dos redes.

Continuando con la configuración del DNS, en la configuración IP, sección

Desktop, se deja una IPV6 estática de acuerdo con la topología, se configura la DNS en
el servidor de la oficina central también, la puerta de enlace es la usada en la IPS
(fe80::a) en todas las estradas de este ejemplo.

Al configurar dispositivos finales se configura de forma automática con la

opción en la sección Desktop en el caso de la Laptop, la red se debe configurar un
servidor de DHCP en el Router que se encuentra en la red LAN, tener en cuenta el
nombre del Pool es sensible a mayúsculas y minúsculas, con el siguiente script.

Home(config-if)#exit
Home(config)#ipv6 dhcp pool DHCP-Home
Home(config-dhcpv6)#dns-server 2001:0400:0000:0003::B
Home(config-dhcpv6)#exit
Home(config)#int g0/1
Home(config-if)#ipv6 dhcp server DHCP-Home
Home(config-if)#ipv6 nd other-config-flag
Home(config-if)#

Para finalizar se pueden realizar pruebas con la red y la interacción con cada
dispositivo, su transmisión de información y datos entre cada unos de los dispositivos de la red
LAN.
