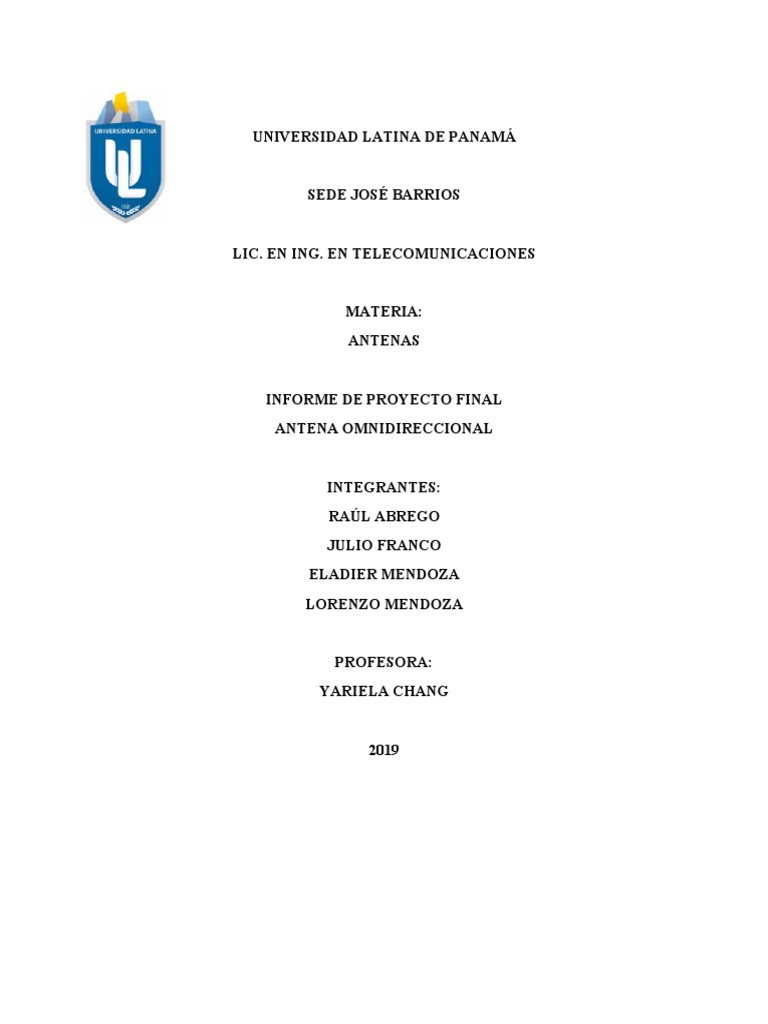

UNIVERSIDAD LATINA DE PANAMÁ

SEDE JOSÉ BARRIOS

LIC. EN ING. EN TELECOMUNICACIONES

MATERIA:
ANTENAS

INFORME DE PROYECTO FINAL

ANTENA OMNIDIRECCIONAL

INTEGRANTES:
RAÚL ABREGO
JULIO FRANCO
ELADIER MENDOZA
LORENZO MENDOZA

PROFESORA:
YARIELA CHANG

2019
Índice
Introducción..........................................................................................................................3
Marco teórico.........................................................................................................................4
Concepto.............................................................................................................................4
Inventor..............................................................................................................................4
Usos y aplicaciones............................................................................................................4
Ventajas y desventajas......................................................................................................5
Construcción de la Antena...................................................................................................5
Esquema.............................................................................................................................5
Materiales...........................................................................................................................5
Procedimiento....................................................................................................................6
Conclusiones........................................................................................................................12
Referencias...........................................................................................................................13
Introducción

Las Antenas son las partes de los sistemas de telecomunicación específicamente diseñadas
para radiar o recibir ondas electromagnéticas.

Además, se pueden definir como los dispositivos que adaptan las ondas guiadas, que se
transmiten por conductores o guías, a las ondas que se propagan en el espacio libre.

Los sistemas de Comunicaciones utilizan antenas para ejecutar enlaces punto a punto,
difundir señales de televisión o radio, o bien transmitir o recibir señales en equipos
portátiles.

Los tipos de antenas que se encuentran disponibles para el funcionamiento de la tecnología

de acceso inalámbrico wifi, por tratarse de ser una de las tecnologías de mayor uso, por la
comodidad que ofrece a las personas, por el concepto de eliminar los cables.

Hoy en día casi todo el mundo usa wifi. Todavía hay dudas sobre los tipos de antenas y qué
significan las palabras "omnidireccionales, bidireccionales o unidireccionales" y en qué
forma afectan a las conexiones wireless.

En los sistemas electrónicos de comunicaciones con frecuencia es impráctico o imposible

interconectar dos equipos con una instalación física, como un hilo o cable metálico. Esto es
válido en especial cuando los equipos están separados por grandes distancias, o cuando los
transmisores o receptores son móviles. En consecuencia, se suele usar el espacio libre o la
atmosfera terrestre como medio de transmisión.
Marco teórico

Concepto.
Definimos las antenas omnidireccionales como aquella que es capaz de radiar energía
prácticamente en todas direcciones.

Omnidireccional significa que permite enviar y recibir datos en todos los sentidos y
direcciones.mplo, el plano horizontal).

El uso habitual hace que las antenas omnidireccionales no emitan exactamente en todas

direcciones, sino que tiene una zona donde irradia energía por igual (por eje Se comporta
como una extensión pasiva del dispositivo que difunde la red inalámbrica, ya que no tiene
funciones importantes de amplificación, solo para transporte de señal.

Está diseñada para conectarse en dispositivos que cuentan con antenas removibles, ya que
de lo contrario no es posible conectarlas. La tecnología de transmisión wireless, se basa en
ondas de radio de frecuencias específicas, las cuáles son capaces de traspasar muros (sin
embargo, entre cada obstáculo esta señal pierde fuerza y se reduce su cobertura, es por ello
que se coloca la antena omnidireccional en lugares estratégicos, para llevar la señal dónde
no existía ó dónde era débil.

Una de las características más importantes con que cuentan las antenas omnidireccionales
es la ganancia, la cual tiene como unidad de medida los decibelios isotrópicos (dBi), lo
cual indica que la señal se irradia de manera que en todos los puntos cercanos a la antena
(sin obstáculos), se recibe la misma magnitud de señal; actualmente esta unidad de medida
se encuentra entre 4 dBi y 7 dBi (no quiere decir que la potencia y alcance la señal
aumente).

Inventor.
Aleksandr Stepánovich Popov, Fue el inventor de la antena y con ella pudo hacer
transmisiones de ondas electromagnéticas a distancia, cuando transmitió señales entre un
barco y tierra firme a cinco kilómetros de distancia. Por la misma época Guillermo
Marconi, de forma independiente, realizaba sus investigaciones que lo llevaron también a
lograr la transmisión sin cables.
Usos y aplicaciones.
Utilizadas comúnmente en routers y antenas para tv. Su aplicación principal es ampliar la
cobertura de una red inalámbrica de área local y permitir la conexión de dispositivos
lejanos al dispositivo que gestiona y difunde la señal.
Ventajas y desventajas.
 Las antenas omnidireccionales son muy sencillas de instalar.

 Debido a los patrones horizontales de 360 grados, pueden incluso montarse

bocabajo, colgadas de un techo en entornos de interior.

 Abarca un área de 360°.

 Poco alcance

 La antena omnidireccional suele ser normalmente una antena polarizada vertical,

por lo que no puede beneficiarse del uso de la polarización cruzada frente a las
interferencias.

Construcción de la Antena
Esquema

Materiales
 Alambre de cobre de 2.5mm o 3mm
 Cable coaxial lmr-200, 100, 195 o rg58 tipo u.
 Conector N-hembra para crimpear o de chasis.
 Estaño
 Vernier o pie de metro
  Pinzas y alicates
 Broca de 10mm de diámetro (1cm)
 Cinta métrica.
Procedimiento.
La antena que se construyo es de 8 elementos para ello se cortó aproximadamente 1,30
metros de al alambre de cobre.
Tomamos el alambre que hemos cortado y lo enderezamos lo más que se pueda, luego con
el vernier medimos unos 5cm a partir de uno de los extremos del alambre.

Ahora tomamos las pinzas y las sujetamos en esa pequeña marca que hicimos, doblamos el
alambre 90° vean la imagen.

Tomamos la broca de 10mm y la colocamos en el dobles que hicimos, doblamos hacia

arriba en paralelo con el alambre.
Ya tenemos la "J", seguro que les ha quedado muy larga, no importa tomad el vernier y
medir 30mm luego hacen una marca en ese punto y cortan el alambre sobrante, tambien es
importante que midan si el diametro de la J es de 10mm para ello usen el vernier. y al final
de todo nos queda la "J"

Ahora medimos 60mm desde la curva de la J hacia arriba, en ese punto hacemos una marca
y luego con las pinzas doblamos 90° en la marca hacia la derecha de la J (donde termina la
J o en su punta).
Tomamos el vernier medimos 30mm desde donde termina la curva que acabamos de hacer,
allí doblamos 90° hacia arriba.
Colocamos la broca en el dobles y doblamos el alambre hacia la izquierda de la J.

Ya tenemos listo el primer elemento, para hacer el proximo elemento medimos 60mm
desde el final de la curva y alli marcamos y doblamos hacia la derecha de la J, luego
medimos 30mm y hacia arriba. Finalmente colocamos la broca en el dobles y doblamos a la
izquierda.
A partir de aquí la realización del resto de los elementos es exactamente igual.

Bueno finalizada ya la antena con cada uno de sus elementos, al final les debe sobrar algo
de alambre pues deben medir desde el final de la curva en el último elemento 60mm hacia
arriba con el vernier, en ese punto cortan el alambre puesto que es ese el final de la antena.

Ahora debemos prepárala para la soldadura, tomamos una lima o dremel y raspamos un
poco el cobre con la finalidad de facilitar la soldadura, luego medimos 10mm desde la
curva hacia arriba y hacemos dos marcas en cada lado de la J.
En este punto ya se puede probar la antena.
Conclusiones
Las antenas son un elemento muy importante para las comunicaciones además de facilitar
las conexiones entre diferentes dispositivos.
En el caso de una antena omnidireccional si es utilizada, proveerá de señal a aquellos que
estén en su área de cobertura.
Este tipo de antenas se sabe que puede ser fabricadas en casa para diferentes usos y a un
muy bajo costo.
Referencias
Ruesca. P, Antena Omnidireccional, 1 de octubre del 2019, recuperado el 16 de agosto del 2019, de
http://www.radiocomunicaciones.net/radio/antenas-omnidireccionales/
Piñeiro. B, Antena Omnidireccional, 15 de septiembre del 2016. Recuperado el 16 de agosto del
2019, de https://docplayer.es/15501774-Antena-omnidireccional-vs-antena-direccional.html
Antena Omnidireccional, 23 de julio del 2015, recuperado el 16 de agosto del 2019, de
http://www.informaticamoderna.com/Antena_indoor.htm
Roble. A, Antena Omnidireccional, 10 de febrero del 2014, recuperado el 16 de agosto del 2019, de
https://www.monografias.com/docs113/antenas-tipos-antenas/antenas-tipos-
antenas.shtml#quesunaana
