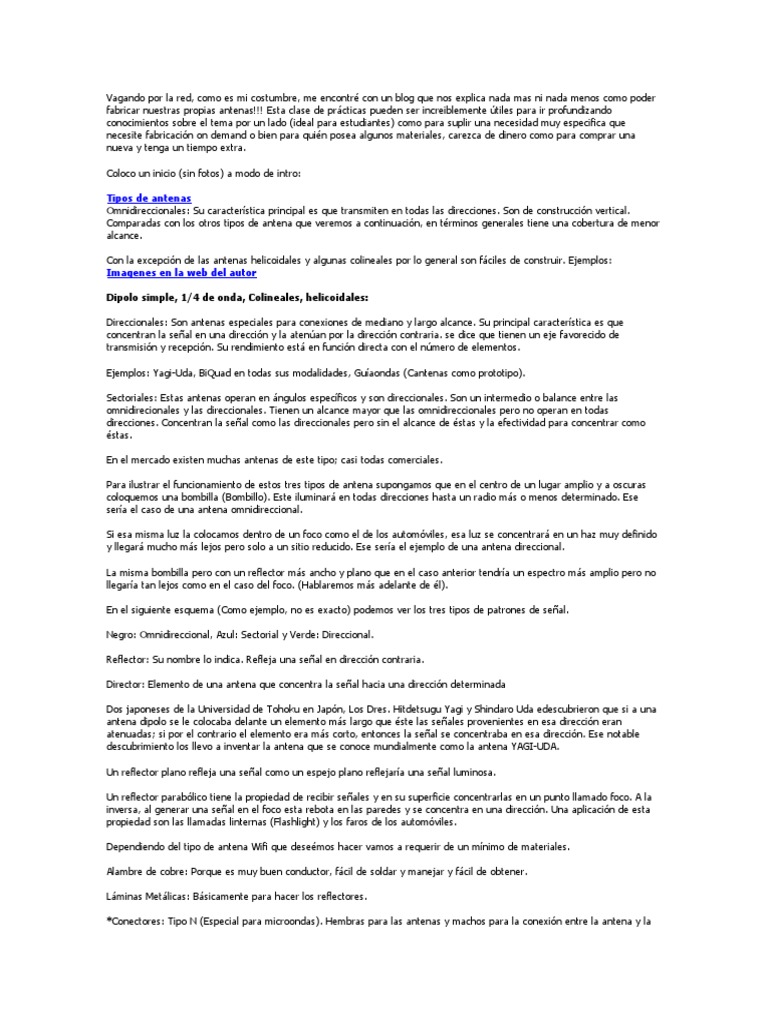

Vagando por la red, como es mi costumbre, me encontré con un blog que nos explica nada mas ni nada menos

como poder
fabricar nuestras propias antenas!!! Esta clase de prácticas pueden ser increiblemente útiles para ir profundizando
conocimientos sobre el tema por un lado (ideal para estudiantes) como para suplir una necesidad muy especifica que
necesite fabricación on demand o bien para quién posea algunos materiales, carezca de dinero como para comprar una
nueva y tenga un tiempo extra.

Coloco un inicio (sin fotos) a modo de intro:

Tipos de antenas
Omnidireccionales: Su característica principal es que transmiten en todas las direcciones. Son de construcción vertical.
Comparadas con los otros tipos de antena que veremos a continuación, en términos generales tiene una cobertura de menor
alcance.

Con la excepción de las antenas helicoidales y algunas colineales por lo general son fáciles de construir. Ejemplos:
Imagenes en la web del autor

Dipolo simple, 1/4 de onda, Colineales, helicoidales:

Direccionales: Son antenas especiales para conexiones de mediano y largo alcance. Su principal característica es que
concentran la señal en una dirección y la atenúan por la dirección contraria. se dice que tienen un eje favorecido de
transmisión y recepción. Su rendimiento está en función directa con el número de elementos.

Ejemplos: Yagi-Uda, BiQuad en todas sus modalidades, Guíaondas (Cantenas como prototipo).

Sectoriales: Estas antenas operan en ángulos específicos y son direccionales. Son un intermedio o balance entre las
omnidirecionales y las direccionales. Tienen un alcance mayor que las omnidireccionales pero no operan en todas
direcciones. Concentran la señal como las direccionales pero sin el alcance de éstas y la efectividad para concentrar como
éstas.

En el mercado existen muchas antenas de este tipo; casi todas comerciales.

Para ilustrar el funcionamiento de estos tres tipos de antena supongamos que en el centro de un lugar amplio y a oscuras
coloquemos una bombilla (Bombillo). Este iluminará en todas direcciones hasta un radio más o menos determinado. Ese
sería el caso de una antena omnidireccional.

Si esa misma luz la colocamos dentro de un foco como el de los automóviles, esa luz se concentrará en un haz muy definido
y llegará mucho más lejos pero solo a un sitio reducido. Ese sería el ejemplo de una antena direccional.

La misma bombilla pero con un reflector más ancho y plano que en el caso anterior tendría un espectro más amplio pero no
llegaría tan lejos como en el caso del foco. (Hablaremos más adelante de él).

En el siguiente esquema (Como ejemplo, no es exacto) podemos ver los tres tipos de patrones de señal.

Negro: Omnidireccional, Azul: Sectorial y Verde: Direccional.

Reflector: Su nombre lo indica. Refleja una señal en dirección contraria.

Director: Elemento de una antena que concentra la señal hacia una dirección determinada

Dos japoneses de la Universidad de Tohoku en Japón, Los Dres. Hitdetsugu Yagi y Shindaro Uda edescubrieron que si a una
antena dipolo se le colocaba delante un elemento más largo que éste las señales provenientes en esa dirección eran
atenuadas; si por el contrario el elemento era más corto, entonces la señal se concentraba en esa dirección. Ese notable
descubrimiento los llevo a inventar la antena que se conoce mundialmente como la antena YAGI-UDA.

Un reflector plano refleja una señal como un espejo plano reflejaría una señal luminosa.

Un reflector parabólico tiene la propiedad de recibir señales y en su superficie concentrarlas en un punto llamado foco. A la
inversa, al generar una señal en el foco esta rebota en las paredes y se concentra en una dirección. Una aplicación de esta
propiedad son las llamadas linternas (Flashlight) y los faros de los automóviles.

Dependiendo del tipo de antena Wifi que deseémos hacer vamos a requerir de un mínimo de materiales.

Alambre de cobre: Porque es muy buen conductor, fácil de soldar y manejar y fácil de obtener.

Láminas Metálicas: Básicamente para hacer los reflectores.

*Conectores: Tipo N (Especial para microondas). Hembras para las antenas y machos para la conexión entre la antena y la
tarjeta. Tipo SMA para el mismo fin que el anterior (Latiguillo).

*Cable coaxial: Cualquier cable coaxial que se use debe ser de una impedancia de 50 Ohmios y preferiblemente de baja
pérdida. Con este cable se elaboran los llamados “latiguillos” (Pigtails) que es un pedazo de este cable que en un extremo
lleva el conector N macho para empalmarlo con la antena y en el otro extremo un conector SMA para acoplarlo a la tarjeta
de red.

Envases metálicos: Para elaborar antenas guíaondas. (Cantenas).

Envases plásticos: Para alojar algunas antenas y darles mejor presentación.

Nota: Estos envases deben ser “transparentes a las microondas“; es decir, que no las absorban. Para comprobarlo haga el
siguiente experimento: Coloque en el horno demicroondas el envase que desea usar junto con un vaso de agua y déjelo
operar por 1 1/2 minutos. Si sale tibio o caliente: No sirve. No lo use.

Herramientas: Vernier, regla, marcadores de tinta, Alicate, destornilladores, Tornillos y tuercas, Cautín o pistola de soldar y
estaño. Y finalmente algo indispensable: Paciencia y mucho entusiasmo.

Para aquellos estudiosos me permito sugerir un excelente trabajo sobre este tema:
Unidad 08: Antenas y Cables
Desarrollador: Alberto Escudero Pascual, IT +46 en el link: http://www.google.co.ve/search?hl=es...+%2B46&spell=1
Otros links con información de interés:
en.wikipedia.org/wiki/Coaxial_cable
es.wikipedia.org/wiki/Conector_N
es.wikipedia.org/wiki/Conector_SMA
http://es.wikipedia.org/wiki/Antena_...ntena_Yagi-Uda

Octavio Rossell Daal

Tutorial para hacer antena sectorial con embudo

Tutorial para hacer una antena sencilla, práctica y rendidora
Tutorial para fabricar un Biquad en cajetin paso a paso

y varias mas! Amerita pegarle una leida!

Antena sectorial con embudo.

Buenas y saludos!

Usando las medidas que había tomado de un foro zero 13 en la Web, elaboré la copia de la

antena sectorial comercial Comtelco de 7.5 Dbi.

Usando una chapa metálica de 1mm de espesor corté la pieza que se observa en la fotografía y

con las medidas especificadas en el dibujo.

Luego procedí a doblar las lenguetas en ángulo de 90º así:

Luego elaboré un reflector cuadrado de 90 x 90mm. Hice un agujero para pasar el coaxial y

luego de alinear la antena con el borde superior con la ayuda de un separador de plástico quedó

a 16mm separada del reflector. Luego soldé el vivo del coaxial a la antena y la malla quedó en

contacto con el reflector.

Dibujo esquematizado de la antena:

Con la ayuda de un sujetador descrito en el blog aseguré la malla al reflector y luego coloqué

todo dentro de una caja de derivación de electricidad descrita en post anterior.

Luego utilicé un soporte de micrófono de mesa. (Puede usar uno de cámara digital también) o

éstos. para que se vea sí:

Sobre el resultado del análisis de señal debo aclarar como lo hice en post anteriores que hasta

hace poco captaba 2 señales. La que tomaba de referencia que era la más cercana estaba a

unos 150m de mi casa.

Recientemente por motivos de mudanza, la señal de referencia ahora está mucho más cerca por

lo que cualquier resultado que arrojen las imágenes del analizador serán muy relativas.

Si a Ud. le gusta investigar y experimentar le recomiendo se haga esta antena. Es realmente

muy sencilla; a mi me funcionó muy bien.

Ahora bién, dado que la antena me dió un buen resultado, se me ocurrió repetirla pero esta vez

modificando el reflector agregándole una guíaondas pero en forma de embudo. Esta pieza fue

elaborada con una lámina de aluminio de las usadas en las imprentas. Ver.

A continuación las imágenes de la modificación.

La antena fijada al reflector:

El embudo hecho en forma de pirámide truncada. Con las siguientes medidas:

Base 180 x 180mm (Es la parte abierta).

Tope 90 x 90mm (Parte cerrada donde vá el reflector).

La altura de 75mm
Nota: Los segmentos plateados son de mi infaltable ayudante: El adhesivo de papel de aluminio

que usé para fijar las pestañas.

Sobre el PC:

La extraña forma del coaxial es para aprovechar su rigidez para sostener la antena en forma

apropiada. (Haga su propio modelo) si usa un programa de simulador de antenas le agradecería

nos diera los resultados que arroja.

Recomiendo a los colegas hacerla para comparar los resultados y tener suficientes elementos de

juicio sobre esta antena.

Saludos,

Antena sencilla, rapida de hacer y rendidora.

Dipolo en cajetín de redes.

Buenas y saludos!

A continuación voy a detsllar la maera de hacer una antena para redes wifi con un mínimo de

materiales, en un tiempo muy corto y con un costo muy bajo.

Materiales necesarios:

Cable coaxial suficiente para conectar la antena a la tarjeta inalámbrica. (Aprox. 75 a 80Cms).

Conector Rp SMA macho.

Opcional: Sujetadores. (Ver como elaborar prácticos sujetadores en http://tache.unplug.org.ve/?

page_id=22 )

Cajetín de redes

Herramientas:

Cautín o pistola de soldar y estaño.

Destornillador.

2 ó 3 Tornillos y sus tuercas.

Proceso:

1. Tome el pedazo de coaxial y haga una marca a unos 40mm aproximadamente.

2. Corte alrededor de la marca cuidando de no dañar la malla y elimine la funda.

3. Tome la malla y tuerza todos los filamentos y estáñelos con el cautín o una pistola de soldar

de manera que queden rígidos (Ver imagen).

4. Recorte el vivo y la malla a 30.5mm cada uno y dóblelos a 90º quedando como se observa en

la imagen.

5. Crimpée el conector rp SMA en el extremo libre y conéctelo a la tarjeta inalámbrica.Su antena

está lista para operar.

Si quiere que quede bien presentado:

5. Con la ayuda de un par de sujetadores fije el dipolo en el cajetín.

Presentación final:

Quiere mejorar la presentación? … Colóquela en este sencillo soporte.

Como hacer el soporte? visite: http://tache.unplug.org.ve/?page_id=53

Nota: Dependiendo de la polarización de las redes que necesita captar podrá orientarla en

posición vertical u horizontal para lograr el máximo rendimiento.

Saludos!
