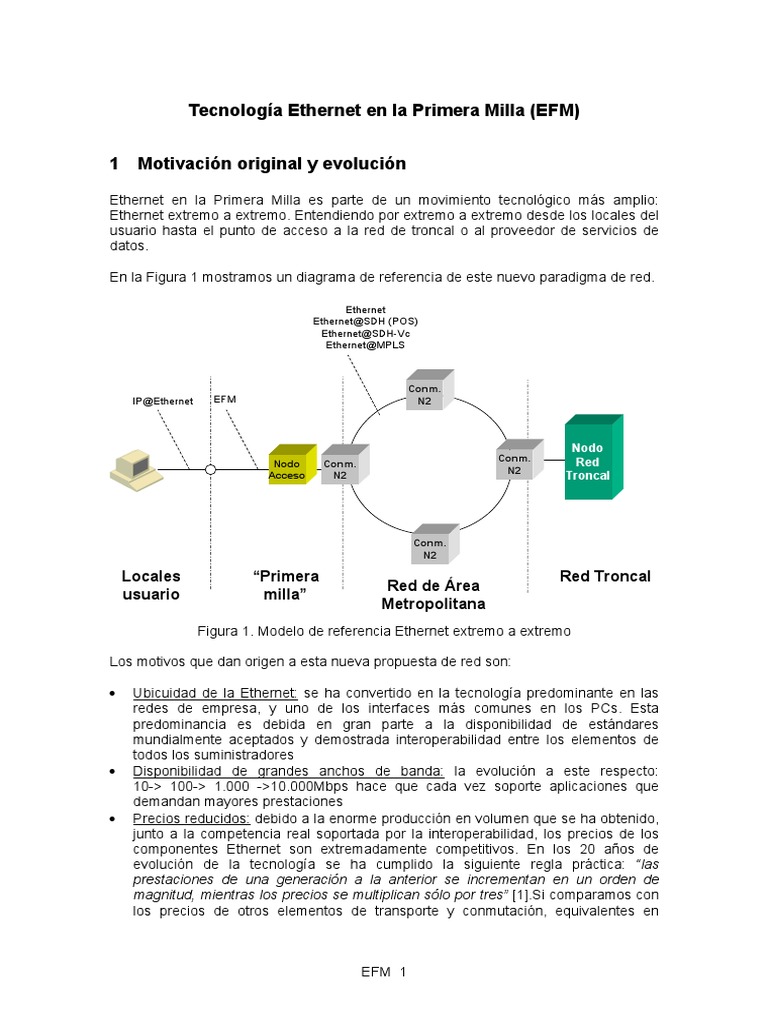

Tecnología Ethernet en la Primera Milla (EFM)

1 Motivación original y evolución

Ethernet en la Primera Milla es parte de un movimiento tecnológico más amplio:

Ethernet extremo a extremo. Entendiendo por extremo a extremo desde los locales del
usuario hasta el punto de acceso a la red de troncal o al proveedor de servicios de
datos.

En la Figura 1 mostramos un diagrama de referencia de este nuevo paradigma de red.

Ethernet
Ethernet@SDH (POS)
Ethernet@SDH-Vc
Ethernet@MPLS

Conm.
IP@Ethernet EFM N2

Nodo
Nodo Conm. Conm. Red
N2
Acceso N2 Troncal

Conm.
N2

Locales “Primera Red Troncal

Red de Área
usuario milla”
Metropolitana
Figura 1. Modelo de referencia Ethernet extremo a extremo

Los motivos que dan origen a esta nueva propuesta de red son:

• Ubicuidad de la Ethernet: se ha convertido en la tecnología predominante en las

redes de empresa, y uno de los interfaces más comunes en los PCs. Esta
predominancia es debida en gran parte a la disponibilidad de estándares
mundialmente aceptados y demostrada interoperabilidad entre los elementos de
todos los suministradores
• Disponibilidad de grandes anchos de banda: la evolución a este respecto:
10-> 100-> 1.000 ->10.000Mbps hace que cada vez soporte aplicaciones que
demandan mayores prestaciones
• Precios reducidos: debido a la enorme producción en volumen que se ha obtenido,
junto a la competencia real soportada por la interoperabilidad, los precios de los
componentes Ethernet son extremadamente competitivos. En los 20 años de
evolución de la tecnología se ha cumplido la siguiente regla práctica: “las
prestaciones de una generación a la anterior se incrementan en un orden de
magnitud, mientras los precios se multiplican sólo por tres” [1].Si comparamos con
los precios de otros elementos de transporte y conmutación, equivalentes en

EFM 1
 cuanto a capacidad (SDH, ATM), los elementos Ethernet resultan ser entre la
décima y la quinta parte de estos elementos “equivalentes”.
• Facilidad de operación y provisión del servicio: debido en parte a la
“autoconfiguración” y asignación flexible de ancho de banda (en sistemas
alternativos, ej. SDH, la asignación de ancho de banda se hace en pasos de
granularidad muy gruesa, con lo que la eficiencia del transporte disminuye).

Podemos señalar dos hitos principales que han propiciado el salto de la tecnología
Ethernet desde el entorno privado al entorno público:

• La estandarización (y el soporte tecnológico correspondiente) de las velocidades

de 1 Gbps y 10 Gbps. Definición que va unida a una capa física óptica con los que
los alcances pueden llegar hasta 5Km1.
• La difusión de la tecnología de conmutación Ethernet, con lo que se eliminan las
colisiones (cada usuario tiene todo el ancho de banda disponible en su interfaz,
aunque luego, por supuesto tenga que competir con otros para obtener los recurso
multiplexados), y también, y no menos importante, se consigue la privacidad de la
comunicación, las tramas dirigidas a un usuario no llegan a otros. La amplia
utilización de la técnica de conmutación ha provocado nuevamente una bajada de
los precios de estos dispositivos, tanto al nivel de equipo, un conmutador de 24
puertos de usuario 10/100, y 2 puertos de red de 1 Gbit para entorno de empresa
tiene un precio del orden de 1000 euros; mientras que los circuitos integrados que
constituyen el núcleo de dicho conmutador, y que tienen la capacidad antes
indicada (es decir, un conmutador en un chip), tienen precios en el rango de los
100 euros, incluso con versiones que admiten las condiciones ambientales de los
entornos públicos, más exigentes que los de empresas.

Hasta aquí hemos enumerado los elementos que están promoviendo la utilización de
la tecnología Ethernet en la red pública, sin embargo aún existen una serie de
problemas a resolver y que son un requisito para su despliegue comercial:

• Garantía de calidad de servicio extremo a extremo: la Ethernet no fue diseñada en

principio para esto. La solución más extendida es la fuerza bruta, es decir,
sobredimensionar el sistema para que no se congestione. El IEEE 802.1q [2]
asigna tres bits para establecer prioridad de las tramas, pero no existen
mecanismos establecidos de control de admisión por ejemplo.
• Mecanismos de protección contra fallo: aplicable sobre todo al segmento
metropolitano; el estándar de protección en el segmento público está establecido
por los 50ms de restauración de un anillo SDH. El mecanismo natural de Ethernet,
el restablecimiento de un spanning tree está en el orden de decenas de segundos,
incluso una versión mejorada fast spanning tree está en el orden de los segundos.
Una propuesta en proceso de estandarización es el denominado Resilient Packet
Ring (RPR) cuyo objetivo es alcanzar las prestaciones del SDH.
• Pocas prestaciones de supervisión de la calidad de servicio, operación y
mantenimiento.
• Problemas de escalabilidad de algunos recursos: una manera de separar los
usuarios utilizado en entornos de área local es el establecimiento de redes locales
virtuales (VLAN); este mecanismo se basa en añadir un identificador de red virtual
a las tramas Ethernet; al estar este identificador limitado a 12 bits, el máximo
número de redes virtuales es de 4096. Esto en un entorno público, y
particularmente si se utiliza este mecanismo para separa usuarios individuales
supone un severo límite al tamaño de un área metropolitana.

1
Nos referimos a entornos corporativos, veremos que en EFM estos alcances son incluso mayores.

EFM 2
Antes de abordar el objeto de este documento, la Primera Milla, enumeramos las
tendencias actuales en la Red de Área Metropolitana, dirigidas principalmente a
solucionar los requisitos anteriormente mencionados (ver Figura 1, nos referimos
fundamentalmente a la tecnología de los conmutadores de nivel 2 identificados en la
figura):

• Conmutadores Ethernet: la topología de la Red de Área Metropolitana puede ser

en anillo o mallada. Esta solución sufre de las limitaciones referidas anteriormente;
la transmisión entre nodos es óptica y se consideran sistemas DWDM
transportando Ethernet directamente.
• Add-Drop Multiplexers (ADM) SDH: es la tecnología tradicional de los operadores
públicos y ofrece capacidad de garantizar la calidad de servicio (establecimiento de
circuitos); restauración rápida en caso de fallo; supervisión de calidad y operación
y mantenimiento completos (Basados en TDM). Todo ello al precio de mayor
inversión (precio de los ADM y su gestión asociada) y de operación
(establecimiento manual de las conexiones. La Ethernet es transportada sobre el
SDH bien utilizando el estándar POS (Packet Over Sonet), que básicamente
consiste en transportar sobre un protocolo punto a punto PPP simplificado o LAPS;
pero que tiene grandes ineficiencias por la granularidad de los contenedores SDH
(por ejemplo, para transportar 10 Mbps hay que elegir un contenedor VC3 de carga
útil 34Mbps); o más recientemente utilizando concatenación virtual, donde se
pueden concatenar contenedores de 2Mbps de forma que se obtiene mayor
granularidad y eficiencia.
• Resilient Packet Ring (RPR): es una tecnología de nivel 2 para el transporte de
paquetes en anillo. Se basa en dos anillos contra direccionales que transportan
paquetes de datos y control. Utiliza como nivel físico Gigabit Ethernet (ó 10 Gigabit
Ethernet)2 ; sus nodos son multplexores add-drop, con lo que permiten el reuso
espacial del anillo, soporta multicast y broadcast. Puede transportar IP, MPLS o
tramas Ethernet (principal objetivo). Puede realizar descubrimiento automático de
la topología y gestión del ancho de banda soportando distintas calidades de
servicio, pudiendo realizar reconfiguraciones rápidas (menos de 50ms) en caso de
fallo (incluso múltiple). Soporta mecanismos de Operación y Mantenimiento. Los
trabajos de definición del Media Access Control para soportar todas estas
funciones se llevan a cabo en Grupo de Trabajo 802.17 del IEEE [3].
• MultiProtocol Label Switch (MPLS): en este escenario los nodos son
conmutadores de etiquetas, que pueden estar sobre un anillo (incluso RPR). El
valor añadido es que se pueden preconfigurar los caminos alternativos y dotarlos
de distintos niveles de calidad de servicio (la arquitectura no tiene que ser
necesariamente en anillo); esta configuración puede realizarse por gestión, o por
protocolos de autoconfiguración. En arquitectura “pura” MPLS, los caminos de
etiquetas llegan hasta los nodos de acceso.
• Ethernet/MPLS: en este escenario existen dos niveles de Red de Área
metropolitana, el más cercano al usuario está basado en anillos Ethernet, de un
tamaño tal que los problemas de escalabilidad de las etiquetas de LAN virtuales no
se den; e interconectando estos anillo existe una red MPLS donde se encapsulan
las tramas Ethernet.

Centrándonos en el objeto del documento, la Ethernet en la Primera Milla trata de

salvar las distancias que nos encontramos en entornos de planta exterior de redes
públicas, es decir, se trata de definir un medio físico con mayor alcance que el que se
obtiene con el soporte normal de Ethernet en entornos privados (cable de Categoría 5,
5 mejorada ó 6, y con un alcance de 100m).

2
También se define sobre SDH

EFM 3
En la Figura 2 se muestran los tres soportes que están siendo estudiados en el grupo
802.3ah del IEEE.

Locales
usuario “Primera Milla”

FOT
Ethernet Fibra Punto a Punto
sobre
CAT5
1/10 Gb Ethernet

Hacia la
ONT Nodo Red de Área
Ethernet
Metropolitana
sobre Fibra Punto a MultiPunto Acceso
CAT5 EPON

NT
Ethernet Par de cobre Telefónico
sobre
CAT5

Figura 2. Variantes de EFM

• Fibra Punto a Punto: Utilizando como capa física:

• Misma que Gigabit Ethernet, 1000Base-LX pero con láser de rango de
temperatura extendido; alcance 5km sobre fibra monomodo.
• 1000Base-X: alcance >=10km sobre fibra monomodo
• 100Base-X: alcance >=10km sobre fibra monomodo

• Fibra Punto a Multipunto: se definen dos variantes de capa física:

• Alcance >= 10km a 1000Mbps, sobre fibra monomodo y splitting >=1:16
• Alcance >= 20km a 1000Mbps, sobre fibra monomodo y splitting >=1:16

• Ethernet sobre par de cobre telefónico: se definen dos capas físicas:

• Alcance >= 750m a >=10Mbps full duplex (VDSL)
• Alcance >= 2700m a >=2Mbps full duplex (SHDSL)
• Opcionalmente se puede combinar la operación sobre varios pares

Obsérvese en la Figura 2, que todas las alternativas de EFM requieren una

terminación de red en los locales del usuario (FOT=Fiber Optical Termination;
ONT=Optical Network Termination; NT= Network Termination).

En algunas aplicaciones en que la fibra llegue al edificio y exista cableado Categoría 5

o superior en el mismo, se podría acceder desde el nodo de acceso con interfaces
Ethernet 10/100Base-T, es decir, los normales dentro de una empresa. Esta última
aplicación no forma parte estrictamente de las técnicas EFM, pero sí es una de las
posibles terminaciones de Ethernet extremo a extremo.

EFM 4
2 Estructura y elementos de red

Los elementos principales de un acceso EFM son, por una parte, los que
denominamos en la Figura 2 nodos de acceso, y que básicamente son conmutadores
Ethernet, y por otra parte la terminación correspondiente en los locales de usuario.

En la Figura 3 proporcionamos un diagrama de bloques muy simplificado de lo que

sería un nodo de acceso.

Interfaz
de línea

Interfaz
de línea

Conmutador
Ethernet

Interfaz
de línea

Figura 3. Diagrama de bloques de un nodo de acceso EFM

Las diferencias con un conmutador Ethernet convencional, de uso corporativo son:

• Los interfaces de línea, que proporcionan la capa física que nos permite tener los
alcances requeridos en el entorno público.
• El conmutador debe ser capaz de trabajar con etiquetas de Redes de Área Local
Virtuales, para asegurar la privacidad de la línea3 (sólo el tráfico destinado al
usuario, o dentro de su grupo de usuarios, sale por este interfaz del usuario.
• El conmutador proporciona además funciones de valor añadido como IGMP
snooping para controlar localmente la función de multicast.
• El conmutador Ethernet suele proporcionar además el interfaz de gestión SNMP.

En la práctica, los interfaces de línea se suelen agrupar en tarjetas por tecnología.

Esto puede hacer necesario la localización física de un conmutador Ethernet en cada
una de estas tarjetas. Para configurar un nodo de acceso se pueden usar arquitecturas
como la representada en la figura 4, y que se derivan de las que en la actualidad se
utilizan en los conmutadores corporativos, donde los conmutadores se “apilan”.

3
Mantener la privacidad en un entorno público es lo que obliga a utilizar conmutadores Ethernet dentro de estos nodos
de acceso, en vez de hubs que son un orden de magnitud más baratos.

EFM 5
 Figura 4. Nodo construido apilando conmutadores

Muchos circuitos integrados de conmutador Ethernet soportan esta prestación de

“apilamiento”. Un ejemplo de circuito integrado de conmutador Ethernet puede tener
24 puertos 10/100 más dos puertos 1Gbps; estos últimos se pueden usar de forma
independiente o “apilable”, tal como se muestra en la figura 4.

Otra alternativa, también utilizada en los entornos corporativos, es hacer conmutación

a dos niveles como se muestra en la Figura 5, donde el conmutador “central” es de
mayor capacidad que los conmutadores por tarjeta. Esta configuración permite
soportar un mayor tráfico.

Conmutador
Ethernet

Figura 5. Nodo con dos niveles de conmutación

EFM 6
En cuanto a los interfaces hacia la red, se contemplan dos opciones:

• El nodo de acceso proporciona interfaces 1/10 Gbps Ethernet. La seguridad del

servicio se proporciona, si es requerida, por redundancia de los enlaces, y en
cuanto a la garantía de calidad de servicio se hace o bien sobredimensionando
(poniendo menos usuarios por interfaz Gigabit Ethernet) y con los mecanismos
de la 802.1q que son soportados por los elementos conmutadores actuales4.
• El nodo forma parte de la Red de Área Metropolitana (MAN)5. Es el equivalente
a fusionar lo que en la Figura 1 denominamos nodo de acceso y conmutador
de nivel 2. En este caso el nodo de acceso realizaría las funciones de red de
área metropolitana, es decir, nodo RPR, ADM SDH con posible concatenación
virtual, conmutador edge de MPLS, etc.; dependiendo de la tecnología que se
haya escogido en la MAN para garantizar la calidad y las protecciones a fallo.

En cuanto a las terminaciones de red en los locales del usuario muy probablemente
encontraremos versiones integradas en dispositivos como routers, IAD, etc. Es decir,
la interfaz de usuario será mayoritariamente una interfaz Ethernet 10/100 o 1Gigabit
Ethernet, pudiendo tener también entradas de teléfono estándar (RJ11) que se
conecten a una pasarela de voz sobre IP integrada en el IAD.

3 Aspectos de normalización

El Ethernet in the First Mile está siendo estandarizado por el Grupo de trabajo
802.3ah.

La tecnología Resilient Packet Ring es objeto del grupo de trabajo 802.17.

Otros grupos de trabajo del IEEE relacionados con la solución Ethernet extremo a
extremo son:

IEEE 802.1s (Multiple Spanning Trees)

IEEE 802.1w (Rapid Reconfiguration of Spanning Tree)
IEEE 802.3ad (Link Aggregation)

Existen contactos de coordinación entre el 802.3ah y el ITU-T SG15 Q4 (G.vdsl) y

SG15 Q2 (PON y óptica punto a punto); así como con ANSI T1E1.4 para VDSL.

Aunque se esperaba tener el primer borrador del estándar en septiembre de 2002, la

fecha sufrirá probablemente un retraso considerable (octubre del 2003, aún sin
determinar) por la falta de acuerdo en la versión de EFM sobre par de cobre; aunque
se prevé que existirán versiones provisionales que definan los soportes sobre fibra.

4 Madurez de la tecnología y del mercado

Nos apresuramos a decir que esta tecnología está aún lejos de un despliegue
comercial, como se puede deducir de las descripciones sobre los problemas aún
pendientes por resolver y el estado de la estandarización.

No obstante existen regiones en el mundo donde este despliegue puede adelantarse.

Un ejemplo es China, donde al no disponer de un despliegue importante de redes

4
Y añadiendo la necesaria memoria para realizar las colas requeridas.
5
En el apartado sobre crecimiento y escalabilidad discutiremos la utilidad de esta configuración.

EFM 7
troncales ATM por un lado, y por otro, la construcción de edificios nuevos y de grandes
dimensiones, a los que se cablea desde un principio con Categoría 5 o superior, hace
que se inclinen por el despliegue de redes metropolitanas y de acceso Ethernet.
Aunque, en nuestro conocimiento, sus planes inmediatos consisten en poner
conmutadores Ethernet en cada edificio, al que conectan por fibra a la Red de Área
Metropolitana, no teniendo de momento planes de despliegue de tecnología EFM
como la descrita en este documento. También en Asia, existe un proyecto de Korea
Telecom, denominado Ntopía, que sigue la misma aproximación de cableado de
grandes edificios de oficinas e instalación de conmutadores Ethernet por edificio o
incluso por planta. En nuestro conocimiento todos estos proyectos se encuentran en
sus primeras fases de especificación con algún despliegue experimental. En España
Telefónica también se encuentra dando los primeros pasos de un proyecto conocido
como EBA (Ethernet Banda Ancha) que como los anteriores, en su primera fase
también se dirige hacia edificios convenientemente cableados, es decir, no despliega
en primera instancia ninguna tecnología EFM6.

En EE.UU. esta tecnología ha tenido como principal objetivo los operadores de Área
Metropolitana que tienen ya desplegados anillos de fibra en varias ciudades.
Operadores como Yipes y Cogent Communications [4] ya ofrecen conexiones a
100Mbps a abonados de negocios. Este de operadores son los que muy
probablemente desplegaran EFM en primer lugar, es decir, operadores que tienen
Redes metropolitanas Ópticas y que atienden al segmento de comunicaciones de
negocios.

En la Figura 6 se muestran unas estimaciones del Yankee Group del año 2001 sobre
los ingresos de los operadores que proporcionan servicio Gigabit Ethernet en Europa
Occidental; si tenemos en cuenta, por lo dicho anteriormente, que el mercado se está
desarrollando principalmente en la región de Asia-Pacífico, y que seguramente en
volumen será seguido por EE.UU. quizá no sea aventurado multiplicar las
estimaciones por cuatro para obtener el mercado mundial. En el 2005, y sobre todo a
partir de ese año, estimamos que una parte sustancial de dichos servicios (¿70%?) se
prestarán a través de alguna de las técnicas EFM.

Figura 6. Estimación de la evolución de ingresos por el Servicio de GigaEthernet en

Europa Occidental

6
Entre otros motivos por no encontrarse aún equipos que la incorporen de forma comercial.

EFM 8
5 Prestaciones

El EFM soporta la calidad de servicio estableciendo prioridades entre las tramas

Ethernet de acuerdo con los niveles de prioridad definidos en la 802.1q y que los
conmutadores Ethernet manejan; a tal efecto los conmutadores tienen
almacenamiento (normalmente con memorias externas) donde se construyen las
necesarias colas; aunque esto puede introducir retardos, debido a las altas
velocidades utilizadas, estos quedan limitados a unos pocos milisegundos en caso
peor.

En cuando a caudales efectivos, el principio de trabajar al nivel 2 “nativo” de los

terminales de usuario, hace que sean los sistemas prácticos mejores desde un punto
de vista de eficiencia. En la tabla 1 se resumen las velocidades y alcances de las
distintas variedades de EFM.

Tipo Velocidad Alcance

Fibra Punto a Punto
• 1000Base-LX 1Gbps 5Km
• 1000Base-X 1Gbps >10Km
• 100Base-X 100Mbps >10Km
Fibra Punto a Multipunto*
• Versión 1 1Gbps 10Km
• Versión 2 1Gbps 10Km
*factor de splitting 1:16
Ethernet sobre par de cobre
• Versión VDSL 10Mbps 750m
• Versión SHDSL 2Mbps 2700m

Tabla 1. Velocidades y alcances de los tipos de EFM

Los sistemas punto a punto, tanto sobre fibra como sobre cobre, aseguran la
privacidad del usuario, al unirse al empleo de conmutación Ethernet y utilización en la
conmutación del etiquetado de Redes Privadas Virtuales.

Un caso distinto es el de las EPON, que se basan en un mecanismo de broadcast

hacia el usuario. En este caso se hace necesaria el cifrado. En la actualidad se
propone cifrado de ambos flujos, hacia el usuario y hacia la red7; y además se realiza
por debajo del nivel MAC, para que queden protegidos todas las direcciones
intercambiadas.

6 Adecuación a los servicios considerados

• Distribución de TV

Aunque consideramos que las primeras aplicaciones de EFM serán en el segmento de

negocios; la versión de Fibra Punto a Multipunto, (Ethernet Pasive Optical Network) se
dirige claramente de mercado residencial. Al ser una técnica con broadcast inherente,
y tener un requisito de ancho de banda de 1Gbps (bidireccional), su utilización para la
distribución de TV digital es un claro objetivo de negocio.

7
La encriptación hacia la red se juzga necesaria por la posibilidad de que la información desde una ONU hacia la red
sea reflejada con suficiente potencia hacia otra ONU de forma que esta sea capaz de detectarla.

EFM 9
 La barrera a superar, a la fecha de este documento, sigue siendo el precio de los
dispositivos ópticos8 en esta arquitectura de Fibra hasta el hogar. El elemento óptico
que se necesita en casa del abonado, y que soporta la transmisión dúplex sobre la
fibra (TRD = Transmitter Receiver Device) suele tener precios superiores a los 100
euros. Evidentemente esta barrera es susceptible de ser superada en cuanto exista un
despliegue masivo de Fibra hasta el hogar y se consigan altos volúmenes de
fabricación, aunque hasta el presente este objetivo se ha mostrado un tanto elusivo.

Otra barrera económica, esta de segundo orden respecto a la anterior, es el factor de

splitting, actualmente el objetivo está en 16, aunque ya existen peticiones en 802.3ah
para alcanzar factores mayores (64 ó 128). Este factor nos da la repercusión de la
terminación de línea en el nodo de acceso sobre cada abonado.

También se considera un candidato adecuado9, para este segmento residencial de

distribución de vídeo, la técnica punto a punto sobre cobre; capaz de dar 10 Mbps en
arquitectura de Fibra Hasta el Edificio o hasta la acera, con ello en cada hogar se
dispondrían de dos o más canales simultáneos. En este caso los canales a distribuir
de TV digital llegarían hasta el interfaz de red del nodo de acceso, y este realizaría la
difusión a los abonados.

Podemos resumir diciendo que la distribución de TV está dentro de los objetivos de la

EFM, aunque se necesita aún menores precios de la tecnología. Podemos aventurar
un horizonte entre 3 y 5 años.

• Telefonía

La forma “natural” de proporcionar telefonía en un entorno Ethernet extremo a

extremo, del que la EFM constituye el último tramo, es darla en forma de Voz sobre IP,
con pasarelas de voz sobre IP en los locales de abonado: Centralitas IP, IAD o
teléfonos IP “nativos”; y una pasarela de voz sobre IP a TDM que conecte la red IP a la
red telefónica básica. Se necesitará un Servidor de Llamadas en la red que controle y
señaliza con las pasarelas. En estos entornos los protocolos de control son el H.323 y
SIP. Es de señalar, que hoy en día, las prestaciones de este tipo de telefonía no
alcanzan los niveles de la telefonía pública convencional, no sólo en cuanto a calidad
de la voz, que se puede obtener dotando el suficiente ancho de banda, como a los
servicios suplementarios disponibles.

También existen técnicas para transportar circuitos TDM sobre IP [5] que se pueden
utilizar para tener un transporte común y único sobre Ethernet para los datos y, por
ejemplo, el acceso primario de una centralita RDSI. En este caso la red IP se utiliza
como un mero transporte de los circuitos de voz; el IP es totalmente transparente al
servicio telefónico.

Las variantes soportadas sobre fibra óptica tienen el problema adicional de la

telealimentación de los equipos de abonado, al no tener camino metálico desde las
centrales con baterías hasta los locales del usuario. La solución de alimentar con la
distribución eléctrica comercial, respaldada por una batería en caso de fallo encarece

8
Esto parece estar en contradicción con la sabiduría común de las enormes reducciones de precio de la tecnología
óptica; esto es absolutamente cierto si consideramos que cada vez podemos transmitir más ancho de banda por una
fibra; la óptica sigue una ley similar a la de Moore, de hecho más acelerada, duplicando la capacidad de los sistemas
Dense Wavelenth Division Multipolexing, cada 10 ó 15 meses; esto ha hecho que en la década de los 90 el precio de
transmisión en $/bit/Km se haya reducido en más de dos órdenes de magnitud. Pero esto no es extrapolable a una
terminación óptica individual, y su correspondiente tendido, donde sólo hay un usuario que no requiere grandes anchos
de banda.
9
Sobre todo considerando que en la actualidad se están desplegando sistemas de distribución de vídeo digital sobre
ATM/ADSL, con menor ancho de banda y la ineficiencia propia del ATM.

EFM 10
considerablemente el servicio si se quiere dar la garantía de servicio telefónico
convencional (life line).

• Acceso a Internet

Ethernet extremo a extremo es el método “natural” para acceder a Internet ya que

Ethernet es el nivel 2 más soportado tanto en los equipos de locales de usuario como
en los equipos de red. Es más eficiente en ancho de banda ya que elimina
sobrecargas como las utilizadas en ATM.

Adicionalmente EFM ofrece configuraciones simétricas, con lo que facilita la ubicación

de servidores en los locales de usuario; característica importante en entorno de
negocios.

• Servicios interactivos (juegos,...)

En servicios interactivos podemos englobar todas las clases de Media Bajo Demanda
(Media = Vídeo, Música, Noticias); con diferentes grados de interactividad. Los anchos
de banda alcanzables en EFM, así como los mecanismos de grado de servicio de la
802.1q garantizan las latencias requeridas. En el caso de juegos en Red, el esquema
del servicio con los jugadores conectándose a un servidor (Game room) e
intercambiando básicamente comandos de desplazamientos y acciones sobre
escenarios previamente cargados no suponen exigencias especiales (salvo mantener
la latencia baja, que está garantizada por los anchos de banda en los que nos
movemos).

• Otros (videoconferencia, VPN, aplicaciones “peer to peer”, etc.)

Ethernet extremo a extremo está particularmente pensada para el establecimiento de

Redes de Área Local Virtuales, pudiéndose soportar VPN definidas a nivel 3 con
mecanismos de nivel 2 como las etiquetas de LAN virtuales.

7 Aspectos regulatorios

No existe en la actualidad ninguna regulación específica sobre acceso Ethernet;

aplicándose la regulación general sobre tipos de licencias en España.

8 Escalabilidad

En la Figura 7 se muestran los escenarios de despliegue de las distintas técnicas

EFM.

EFM 11
 Locales
usuario

FOT Nodo
Acceso
10 Km

Nodo
ONT
Acceso

Red
10 Km Área
Metropolitana
Ethernet
sobre
CAT5 NT Nodo
Acceso
750 m

Nodo
Acceso
100 m

Figura 7. Escenarios de despliegue de EFM

Incluimos el caso de nodos de acceso que proporcionan interfaces 10/100BT que

según hemos visto están constituyendo la primera forma de desplegar Ethernet en la
red pública.

Comenzando con este caso, los equipos de usuario final deben estar a menos de 100
metros del nodo de acceso /conmutador Ethernet, a los que se unirán por cableado
categoría 5 o superior; es decir, deberá existir este tipo de cableado desde el cuarto de
comunicaciones donde se ubique el nodo y los equipos de usuario; por el contrario, la
conexión es directa sin ninguna adaptación.

Una característica a tener en cuenta es la “granularidad” de los nodos de acceso;

normalmente con los niveles de integración actuales podemos encontrar que los
conmutadores Ethernet tengan un equipamiento mínimo de 24 puertos. Es muy
posible que en los escenarios de despliegue no encontremos 24 usuarios en el edificio
(en el radio de 100m con categoría 5); con lo que el nodo quedaría infrautilizado y el
coste por abonado sería muy elevado. Esto es particularmente cierto en los casos de
nuevos operadores, donde las penetraciones pueden ser bajas, sobre todo en las
primeras etapas.

Las técnicas EFM, precisamente al permitir alejar el nodo del usuario final (al precio de
introducir terminaciones de red), permiten cubrir un área de servicio mayor, donde se
encuentran más usuarios. Con EFM sobre cobre, en realidad una variante de VDSL,
se pueden hacer configuraciones de fibra hasta la manzana, donde en áreas urbanas
se pueden cubrir varias decenas de usuarios de negocios y entre cien y trescientos
usuarios residenciales, si se quiere cubrir este segmento. Nuevamente los operadores
alternativos tienen que considerar sus niveles de penetración en el mercado.

Las tecnologías ópticas son las que más cobertura tienen, siendo incluso superiores a
los de un Área de Servicio de Central Local tradicional (unos 6 km): de hecho puede
pensarse en que los nodos de acceso estén colocados, e incluso integrados, con los

EFM 12
nodos que constituyen el área metropolitana. En este caso los nodos de acceso
cubrirán de varios centenares a varios miles de usuarios, dependiendo nuevamente
del segmento de mercado que se quiera cubrir: negocio o residencial. También es el
escenario que más inversión requiere: fibra hasta el usuario, terminaciones electro-
ópticas por usuario, todo lo cual, en la actualidad frena estos despliegues: en nuestro
conocimiento se están limitando a fibra punto a punto para abonados de negocio de
cierta envergadura.

La tecnología más prometedora en cuanto a espectro de aplicación (negocio y

residencial) y potencialidad de decrecimiento de coste y cobertura es la configuración
EPON10, ya que permiten compartir el coste de las terminaciones de red en el nodo de
acceso, y el equipamiento mismo del nodo de acceso, e incluso, parte del recorrido de
la fibra11, entre un número de abonados.

9 Consideraciones medioambientales, meteorológicas y

geográficas

En la actualidad se están instalando conmutadores Ethernet de rango comercial, es

decir, para su instalación en interior con condiciones ambientales controladas. Por las
distancias a cubrir, es de esperar que los equipos de fibra hasta el edificio (acceso
10/100BT) sigan siendo equipos de interior, de la misma forma que los equipos de
acceso óptico (punto a punto, o punto a multipunto) sean también de interior y además
de edificio de telecomunicaciones.

Donde son de esperar versiones de intemperie es la técnica de Ethernet sobre cobre,

ya que los puntos de instalación en la planta son los puntos de distribución de planta
exterior del cableado telefónico actual, o sea cuadros de distribución de cableado que
se encuentran soterrados, en postes, en cabinas en las aceras, etc.

10 Referencias

[1] Metro Ethernet Forum, Metro Ethernet Networks, A Technical Overview,

http://www.metroethernetforum.org/
[2] http://www.ieee802.org/1/
[3] http://www.ieee802.org/17/
[4] D. Sweeney, From the last yard to the last mile, America´s Network, 1 Septiembre
2001
[5] http://www.tdmoip.com/

10
Aunque cabe señalar que las configuraciones de Redes Ópticas Pasivas, en sus diversas versiones tecnológicas,
son una promesa incumplida desde finales de los 80.
11
Nos referimos a la fibra antes del splitter (o entre splitters). Aunque esta porción del coste no es la más significativa,
e incluso algunos operadores colocan el splitter en el nodo de acceso, es decir, salen con una fibra por usuario desde
le nodo de acceso, de forma que le facilita la operación por un lado; y por otro le facilita la conversión a punto a punto si
los requisitos de ancho de banda aumentan.

EFM 13
