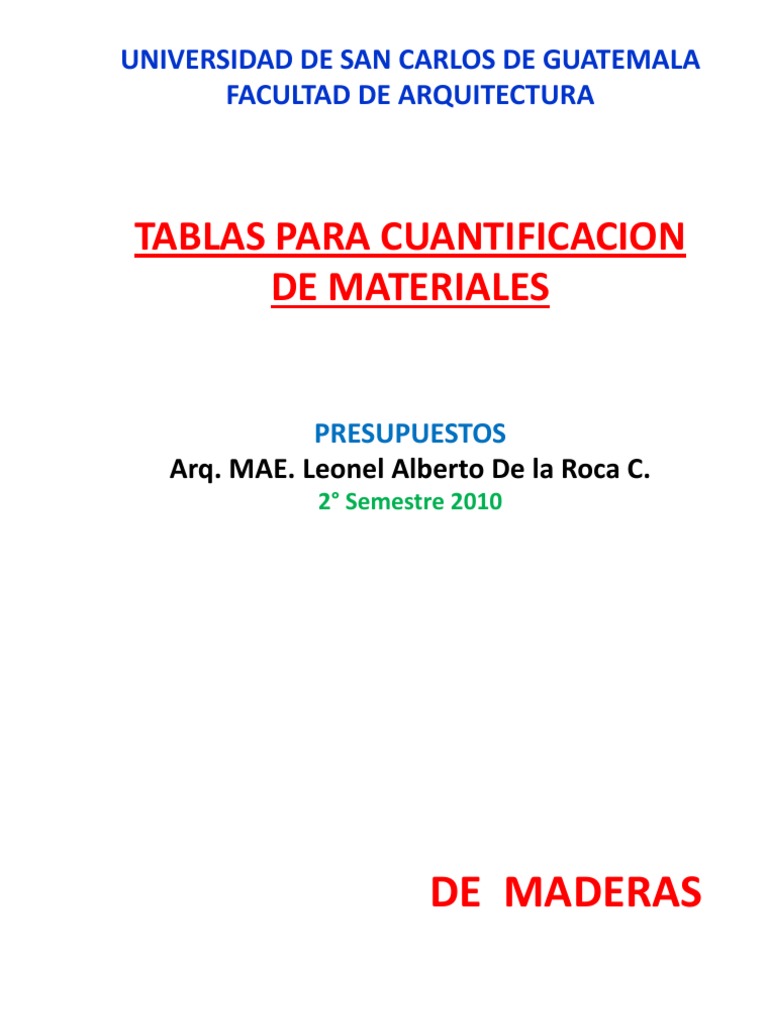

FACULTAD DE ARQUITECTURA
PRESUPUESTOS
Arq. MAE. Leonel Alberto De la Roca C.
2° Semestre 2010
CUANTIFICACIÓN
DE MADERAS
LA MADERA PARA LAS OBRAS TEMPORALES DE CONSTRUCCIÓN (FORMALETAS,
ANDAMIOS, ETC.) Y OTROS USOS SE COMERCIALIZA ASERRADA Y CEPILLADA EN
FORMA RECTANGULAR, LLAMÁNDOSE A SU SECCIÓN ESCUADRIA, Y SE VENDE EN
UNIDADES DE PIE TABLA. LOS PIE TABLA SON UNIFORMES Y CONTIENEN 144
PULGADAS CÚBICAS, O EL EQUIVALENTE A UNA TABLA DE 1’’ X 12’’ X 12’’
DENOMINACION ESCUADRIA
VIGAS 5'' X 8'' para arriba
VIGUETAS 4'' X 6'' para arriba
COLUMNAS 4'' X 4'' para arriba
PARALES 3'' X 3''
COSTANERAS 3'' X 4''
REGLA 2'' X 3''
TABLÓN 2'' X 12''
TABLONCILLO 1 1/2'' X 12''
TABLA 1'' X 12''
Para su conversión a pie tabla (cubicación), se pueden
utilizar las siguientes fórmulas
Cuando la escuadrilla se da en pulgadas y la longitud en pies, se MULTIPLICA EL ANCHO POR
EL ALTO POR EL LARGO Y ESE PRODUCTO SE DIVIDE ENTRE DOCE
Pie Tabla = Ancho’’ x Alto’’ x Largo’’
12´
Cuando tanto la escuadrilla como la longitud se dan en pulgadas se sigue la misma regla
anterior, solo que en vez de dividir el producto por doce se divide entre ciento cuarenta
cuatro.
Pie Tabla = Ancho’’ x Alto’’ x Largo’’
144”
Si todas las dimensiones fueran dadas en pies (escuadrilla y largo) se usa la misma regla,
solo que en vez de dividir se multiplica por doce.
Pie Tabla = Ancho’ x Alto’ x Largo’ x 12 ’
” = Pulgadas
´ = Pies
DIMENSIONES DE MADERAS
USADAS EN EL PAIS
(en Pulgadas Españolas)
MEDIDAS
NOMBRE MEDIDAS REALES
No NOMINALES
(CENTÍMETROS)
(PULGADAS)
PULGADA ESPAÑOLA = 2.31 cm.
1 Listón 1'' X 2'' 2.0 X 4.3
2 Regla Pacha 1'' X 4'' 2.0 X 9.0 PULGADA INGLESA = 2.54 cm.
Canto 25 0.01
NOTAS:
3
1 SACO DE CEMENTO TIPO PORTLAND I EQUIVALENTE A 1 PIE , A 42.5 KILOGRAMOS Y A 94 LIBRAS
CUANTIFICACIÓN DE ACERO DE
REFUERZO
VARILLAS DE HIERRO PARA
CONCRETO REFORZADO
Ø DE LONGITUDES APROVECHABLES (M)
No. DE VARILLA
VARILLA (Pulgadas) VAR. 20' / qq VAR. 30' / qq VARILLAS 20' ≈ 6.09 Mt VARILLAS 30' ≈ 9.14 Mts
24 Ø 32 Ø 40 Ø 24 Ø 32 Ø 40 Ø
3 / 16 53.19 35.46
L DIMENSION CONOCIDA
VARIABLE
ANCHO
R R
VARIABLE
RECUBRIMIENTO ( R ) AL CENTRO DEL GANCHO DEL A N C H O LONGITUD DEL ESLABÓN
ESLABÓN (M) (M)
2.54 Cms. MAYOR DE 0.18 ANCHO + 0.20
2.54 Cms. MENOR DE 0.18 ANCHO x 2
VARIABLE MAYOR DE 0.18 ANCHO - 2 R + 0.26
VARIABLE MENOR DE 0.18 ANCHO x 2
NOTA:
PARA AVERIGUAR CUANTOS ESLABONES SALEN DE UNA VARILLA DE 20’,
DIVIDIR 6.09 M. ENTRE LA LONGITUD DEL ESLABÓN.
1''
CÁLCULO DE LONGITUDES DE ESLABONES Ø ¼’’, CON 2 GANCHOS A
180° C/U, PARA PLANILLAS DE HIERRO EN SOLERAS, COSTILLAS,
VARIABLE
MOCHETAS, SILLARES, ETC.
ANCHO
RECUBRIMIENTO AL CENTRO DEL GANCHO DEL ESLABÓN 1’’ = 2.54 CMS.
PARA CALCULAR LA LONGITUD DE ESLABONES Ø ¼ ‘’ DE UNA SECCIÓN, CUYO ANCHO SEA MAYOR DE 0.15 MTS. Y NO ESTÉ TABULADA
EN EL PRESENTE CUADRO, SUMAR DICHO ANCHO 0.15 MTS. Y ESA SERÁ LA LONGITUD DE CADA UNO.
PARA CALCULAR LA LONGITUD DE ESLABONES, CON OTRO RECUBRIMIENTO ESPECIFICADO, RESTAR AL ANCHO DE LA SECCIÓN, 2 VECES
EL RECUBRIMIENTO Y SUMARLE LA LONGITUD DE 2 GANCHOS A 180° (0.20 MTS.)
1''
VARIABLE
A 180° C/U, PARA PLANILLAS DE HIERRO EN SOLERAS, COSTILLAS,
MOCHETAS, SILLARES, ETC.
ANCHO
RECUBRIMIENTO AL CENTRO DEL GANCHO DEL ESLABÓN 1’’ = 2.54 CMS.
No. DE ESLABONES QUE
ANCHO DE LA LONGITUD DEL No. DE ESLABONES DE SOBRANTE DE SALEN DE C/VARILLA DE SOBRANTE DE C/VARILLA
SECCIÓN EN MTS. ESLABÓN (MTS) CADA VARILLA DE 20' C/VARILLA 20' 30' DE 30' EN METROS
0.50 0.70 8 0.50 13 0.04
0.45 0.65 9 0.25 14 0.04
0.40 0.61 10 0.00 15 0.00
0.35 0.55 11 0.05 16 0.34
0.30 0.50 12 0.10 18 0.14
0.25 0.45 13 0.25 20 0.14
0.23 0.43 15 0.08 21 0.11
0.20 0.40 15 0.10 22 0.34
0.15 0.30 20 0.10 30 0.14
0.14 0.28 21 0.22 32 0.18
0.12 0.22 27 0.16 41 0.12
0.11 0.20 30 0.10 45 0.14
PARA CALCULAR LA LONGITUD DE ESLABONES Ø 3/8 ‘’ DE UNA SECCIÓN, CUYO ANCHO SEA MAYOR DE 0.18 MTS. Y NO ESTÉ TABULADA
EN EL PRESENTE CUADRO, SUMAR A DICHO ANCHO DE LA SECCIÓN 0.21 MTS., Ó 0.20 MTS., Y ESA SERÁ LA LONGITUD DE CADA UNO.
PARA CALCULAR LA LONGITUD DE ESLABONES Ø 3/8‘’, CON OTRO RECUBRIMIENTO ESPECIFICADO, RESTAR AL ANCHO DE LA SECCIÓN,
2 VECES EL RECUBRIMIENTO Y SUMARLE LA LONGITUD DE 2 GANCHOS A 180° (0.26 MTS.)
DIMENSIONES GANCHOS A 135°
L
NUMERO DE L
VARILLA DIAMETRO VARILLA (PULGS). (M)
DIMENSION CONOCIDA
2 1/4 0.09
3 3/8 0.10
VARILLA RECUBRIMIENTO ( R )
DIAMETRO LIBRE AL ROSTRO DEL LONGITUD DEL ESTRIBO
R
No.
2 1 / 4'' 3.81 CMS. PERÍMETRO - 0.15
a
3 3 / 8'' PERÍMETRO - 0.14
2 1 / 4''
VARIABLE P-8R-4Ø+2L
3 3 / 8''
CALCULO DE LONGITUDES DE
ESTRIBOS Ø ¼ ” CON 2
GANCHOS A 135° C/U PARA
PLANILLA DE MATERIALES, EN
COLUMNAS, VIGAS Y SOLERAS
RECUBRIMIENTO AL CENTRO DEL ESTRIBO = 4.13 CMS.
RECUBRIMIENTO LIBRE AL ROSTRO DEL ESTRIBO = 1 ½ ‘’ (3.81CMS.)
LONGITUD 1 No. DE ESTRIBOS DE LONGITUD SOBRANTE EN
SECCIÓN EN METROS X ESTRIBO (MTS.) C/VARILLA 20' MTS. DE C/VARILLA 20'
0.50 1.52 4 0.02
0.45 1.45 4 0.30
0.40 1.35 4 0.70
0.35 1.22 5 0.00
0.30 1.15 5 0.35
0.25 1.01 6 0.04
X 0.23 1.01 6 0.04
0.20 0.95 6 0.40
0.15 0.85 7 0.15
0.35
0.14 0.83 7 0.29
0.12 0.76 8 0.02
0.12
0.20 0.47 13 0.00
0.15 0.38 16 0.02
0.14 0.35 17 0.15
0.12 0.32 19 0.02
0.11 0.30 20 0.10
Notas y ejemplos
NOTA No. 1
PARA CALCULAR LA LONGITUD DE ESTRIBOS Ø ¼ ‘’ EN CUALQUIER SECCIÓN DE CONCRETO,
QUE NO APAREZCA EN LA PRESENTE TABLA, RESTAR AL PERIMETRO DE LA SECCIÓN DE CONCRETO
0.15 Y ESA SERÁ LA LONGITUD DESEADA.
PARA AVERIGUAR CUANTOS ESTRIBOS SALEN DE UNA VARILLA DE 20’, DIVIDIR 6.10 MTS.
ENTRE LA LONGITUD DEL ESTRIBO.
EJEMPLO
0.27
0.18
n
A B
A B
0.25
0.20 0.76 8 12 0.02 0.02
0.15 0.65 9 14 0.16 0.04
0.14 0.64 9 14 0.34 0.18
0.40 1.12 5 8 0.50 0.18
0.35 1.01 6 9 0.04 0.05
0.30 0.91 6 10 0.64 0.04
X
SECCIÓN:
0.22
0.33
NOTA No. 2
PARA CALCULAR LA LONGITUD DE ESTRIBO, COMO LOS DE LAS SECCIONES SIGUIENTES O
SIMILARES:
m n m
n
A B B B
NOTA No. 3
EN EL CASO DE VIGAS O SOLERAS, QUE SE CRUCEN CON OTRAS, PARA LAS MENCIONADAS EN UN
SENTIDO, SI VALE LA TABLA ANTERIOR, PARA LAS OTRAS QUE SE CRUZAN, COMO NO PUEDEN
TENER EL MISMO RECUBRIMIENTO QUE LAS PRIMERAS, LA LONGITUD DEL ESTRIBO VARIARÁ O
PODRÁ SER EL MISMO, MÁS PEQUEÑO O MAS GRANDE, SEGÚN ESPECIFICACIONES Y DETALLES
DEL CALCULISTA RESPECTIVAMENTE, DE ACUERDO CON LAS TRES FIGURAS SIGUIENTES: (SI LOS
DIAMETROS SON LOS MISMOS).
FIGURA 1 FIGURA 2
FIGURA 3
BIBLIOGRAFÍA
