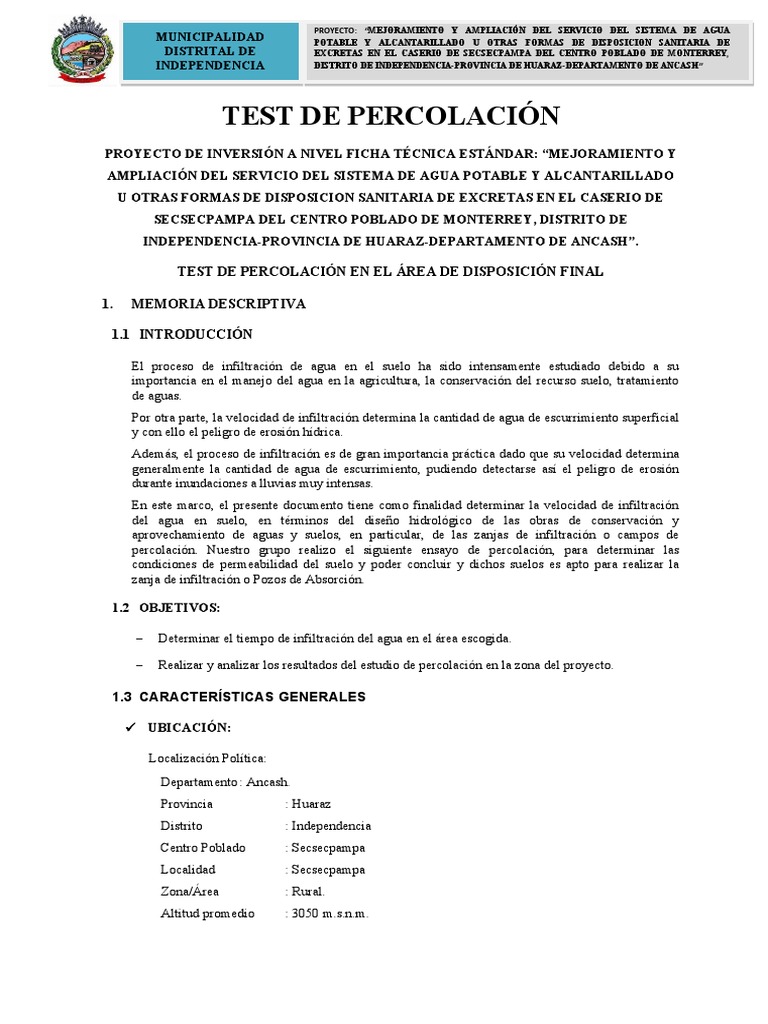

TEST DE PERCOLACIÓN
PROYECTO DE INVERSIÓN A NIVEL FICHA TÉCNICA ESTÁNDAR: “MEJORAMIENTO Y
AMPLIACIÓN DEL SERVICIO DEL SISTEMA DE AGUA POTABLE Y ALCANTARILLADO
U OTRAS FORMAS DE DISPOSICION SANITARIA DE EXCRETAS EN EL CASERIO DE
SECSECPAMPA DEL CENTRO POBLADO DE MONTERREY, DISTRITO DE
INDEPENDENCIA-PROVINCIA DE HUARAZ-DEPARTAMENTO DE ANCASH”.

TEST DE PERCOLACIÓN EN EL ÁREA DE DISPOSICIÓN FINAL

1. MEMORIA DESCRIPTIVA

1.1 INTRODUCCIÓN

El proceso de infiltración de agua en el suelo ha sido intensamente estudiado debido a su

importancia en el manejo del agua en la agricultura, la conservación del recurso suelo, tratamiento
de aguas.
Por otra parte, la velocidad de infiltración determina la cantidad de agua de escurrimiento superficial
y con ello el peligro de erosión hídrica.
Además, el proceso de infiltración es de gran importancia práctica dado que su velocidad determina
generalmente la cantidad de agua de escurrimiento, pudiendo detectarse así el peligro de erosión
durante inundaciones a lluvias muy intensas.
En este marco, el presente documento tiene como finalidad determinar la velocidad de infiltración
del agua en suelo, en términos del diseño hidrológico de las obras de conservación y
aprovechamiento de aguas y suelos, en particular, de las zanjas de infiltración o campos de
percolación. Nuestro grupo realizo el siguiente ensayo de percolación, para determinar las
condiciones de permeabilidad del suelo y poder concluir y dichos suelos es apto para realizar la
zanja de infiltración o Pozos de Absorción.

1.2 OBJETIVOS:

- Determinar el tiempo de infiltración del agua en el área escogida.

- Realizar y analizar los resultados del estudio de percolación en la zona del proyecto.

1.3 CARACTERÍSTICAS GENERALES

 UBICACIÓN:

Localización Política:
Departamento : Ancash.
Provincia : Huaraz
Distrito : Independencia
Centro Poblado : Secsecpampa
Localidad : Secsecpampa
Zona/Área : Rural.
Altitud promedio : 3050 m.s.n.m.
 PROYECTO: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DEL SISTEMA DE AGUA
MUNICIPALIDAD POTABLE Y ALCANTARILLADO U OTRAS FORMAS DE DISPOSICION SANITARIA DE
DISTRITAL DE EXCRETAS EN EL CASERIO DE SECSECPAMPA DEL CENTRO POBLADO DE MONTERREY,
INDEPENDENCIA DISTRITO DE INDEPENDENCIA-PROVINCIA DE HUARAZ-DEPARTAMENTO DE ANCASH”

 LOCALIZACIÓN GEOGRÁFICA:

La localidad de Secsecpampa se encuentra situada:

LUGAR DEL
COORDENADAS ALTITUD. m.s.n.m
PROYECTO

Secsecpampa 18L221442.66 E8953177.69 3036

Ubicación del proyecto: Departamento de Ancash

Distrito de Independencia Localización del proyecto

1.4 ACCESIBILIDAD

RUTA VIA TIEMPO APROX DISTANCIA (KM) APROX

Lima - Huaraz asfaltada 09:00 horas 402 km

Huaraz – CP Secsecpampa Asfaltada 2h30min 70 km

2. PROCEDIMIENTO DE EJECUCION DE LOS TRABAJOS

 PROYECTO: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DEL SISTEMA DE AGUA
MUNICIPALIDAD POTABLE Y ALCANTARILLADO U OTRAS FORMAS DE DISPOSICION SANITARIA DE
DISTRITAL DE EXCRETAS EN EL CASERIO DE SECSECPAMPA DEL CENTRO POBLADO DE MONTERREY,
INDEPENDENCIA DISTRITO DE INDEPENDENCIA-PROVINCIA DE HUARAZ-DEPARTAMENTO DE ANCASH”

2.1 PERCOLACIÓN: Es el proceso de infiltración del agua a las capas profundas del terreno a
favor de la gravedad como única fuerza y siguiendo la línea de menor resistencia. Está
directamente relacionada con la permeabilidad del suelo

2.2 FILTRACIÓN: Consiste en la remoción de solidos coloidales y suspendidos contenidos en

el agua, mediante su flujo a través de lechos porosos de partículas sólidas para realizar
adherencia y posterior evacuación de las partículas a remover. Según su tamaño, el tipo y la
profundidad del filtro y la tasa de flujo; además de las características físicas del agua sin
tratar, los filtros pueden extraer los sólidos en suspensión, los patógenos y ciertos productos
químicos, sabores y olores.

2.3 MATERIALES

- Regla graduada transparente milimétrica.

- Reloj - Cronometro.

- Lampas.

- Picos

- Wincha Metálica de 5 m.

- Arena gruesa.

- Cámara fotográfica digital.

2.4 PROCEDIMIENTO DE TRABAJO

A continuación, se describen las actividades desarrolladas durante el test o prueba de percolación, las
mismas que fueron:
El trabajo se inició con los trabajos de campo como el reconocimiento del terreno y la ubicación de
los seis puntos adyacentes para la excavación de las calicatas para luego realizar el ensayo de
percolación y calcular el tiempo de infiltración.
Se realizó el test de percolación donde se ubicaron zanjas de infiltración según el estudio de pre-
inversión, tomando una muestra en cada uno de las calicatas. Desde el lugar se tuvo acceso al agua,
que nos ayudó para abastecer nuestro pozo para la medición de la infiltración para cada sector.
A continuación, se detalla la ubicación de las 03 calicatas del punto de estudio:

Tabla N° 2: Coordenadas de calicatas

CODIGO DE ALTITUD.
Nº SECTOR COORDENADAS UTM
CALICATA m.s.n.m

1 Sector 1 M-01 221398.83 E 8953074.48 S 3015.00

2 Sector 2 M-02 221385.46 E 8953264.16 S 3024.00
 PROYECTO: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DEL SISTEMA DE AGUA
MUNICIPALIDAD POTABLE Y ALCANTARILLADO U OTRAS FORMAS DE DISPOSICION SANITARIA DE
DISTRITAL DE EXCRETAS EN EL CASERIO DE SECSECPAMPA DEL CENTRO POBLADO DE MONTERREY,
INDEPENDENCIA DISTRITO DE INDEPENDENCIA-PROVINCIA DE HUARAZ-DEPARTAMENTO DE ANCASH”

3 Sector 3 M-03 221037.15 E 8953418.97 S 2940.00

Se procedió a los trabajos de excavaciones y acondicionamiento de las calicatas para el inicio de la

prueba con el siguiente procedimiento:
Se excavo 1 calicata en cada localidad de dimensiones cuadradas de 1.00 m x 1.00 m con una
profundidad mínima de 1.60 m. Profundidad de referencia por donde se construirán los Pozos de
Percolación.
Preparación del cubeto de 0.30 x 0.30 x 0.30 m de profundidad para el inicio de la prueba.
Se procedió a perfilar las paredes del cubeto con la finalidad de evitar la erosión, ello se logró con
maderas adaptadas al cubeto, lo cual permitió dar forma al cubeto requerido en el procedimiento de
trabajo. Asimismo, se adiciono 5 cm de grava fina al fondo del agujero en el cubeto.
La saturación y expansión del suelo se efectúo cuidadosamente adicionando agua limpia el cubeto
acondicionado hasta una altura de 0.25 m sobre la capa de grava y se mantuvo esta una altura por un
periodo mínimo de 4 horas. Esta operación se realizó durante la noche.
 PROYECTO: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DEL SISTEMA DE AGUA
MUNICIPALIDAD POTABLE Y ALCANTARILLADO U OTRAS FORMAS DE DISPOSICION SANITARIA DE
DISTRITAL DE EXCRETAS EN EL CASERIO DE SECSECPAMPA DEL CENTRO POBLADO DE MONTERREY,
INDEPENDENCIA DISTRITO DE INDEPENDENCIA-PROVINCIA DE HUARAZ-DEPARTAMENTO DE ANCASH”

PROCESO DE EJECUCION DE
POZOS DE SONDAJE PARA
PERCOLACIÓN

PROCESO DE EJECUCION DE
PERCOLACION

2.5 NORMATIVA VIGENTE

Para regular los índices adecuados de percolación del terreno determinado, para el estudio se tomará
en cuenta la Norma IS. 020 del Reglamento Nacional de Edificaciones del art.17 de campos de
percolación.
 PROYECTO: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DEL SISTEMA DE AGUA
MUNICIPALIDAD POTABLE Y ALCANTARILLADO U OTRAS FORMAS DE DISPOSICION SANITARIA DE
DISTRITAL DE EXCRETAS EN EL CASERIO DE SECSECPAMPA DEL CENTRO POBLADO DE MONTERREY,
INDEPENDENCIA DISTRITO DE INDEPENDENCIA-PROVINCIA DE HUARAZ-DEPARTAMENTO DE ANCASH”

2.6 DETERMINACIÓN DE LA TASA DE PERCOLACIÓN

Se presentan 03 posibilidades

a) Si el agua permanece en el agujero después del periodo nocturno de expansión, se ajusta la

profundidad aproximadamente a 25 cm sobre la grava. Luego utilizando un punto de referencia
fijo, se mide el descenso del nivel de agua durante un periodo de 30 min. Este descenso se usa
para calcular la tasa de percolación.
b) Si no permanece agua en el agujero después del periodo nocturno de expansión, se añade agua
hasta lograr una lámina de 15 cm por encima de la capa de grava. Luego, utilizando un punto de
referencia fijo, se mide el descenso del nivel de agua a intervalos de 30 minutos
aproximadamente, durante un periodo de 4 horas. Cuando se estime necesario se podrá añadir
agua hasta obtener un nuevo nivel de 15 cm por encima de la capa de grava. El descenso que
ocurre durante el periodo final de 30 minutos se usa para calcular la tasa de absorción o
infiltración. Los datos obtenidos en las primeras horas proporcionan información para posibles
modificaciones del procedimiento, de acuerdo con las condiciones locales.
c) En suelos arenosos o en algunos otros donde los primeros 15 cm de agua se filtran en menos de
30 minutos después del periodo nocturno de expansión, el intervalo de tiempo entre mediciones
debe ser de 10 minutos y la duración de la prueba una hora. El descenso que ocurra en los
últimos 10 minutos se usa para calcular la tasa de infiltración.

Tabla 3: Clasificación de los Terrenos según resultados de Prueba de Percolación

Tiempo de Infiltración para el

Clase de Terreno
Descenso de 1 cm.

RAPIDOS DE 0 a 4 MINUTOS

MEDIOS DE 4 a 8 MINUTOS

LENTOS DE 8 a 12 MINUTOS
 PROYECTO: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DEL SISTEMA DE AGUA
MUNICIPALIDAD POTABLE Y ALCANTARILLADO U OTRAS FORMAS DE DISPOSICION SANITARIA DE
DISTRITAL DE EXCRETAS EN EL CASERIO DE SECSECPAMPA DEL CENTRO POBLADO DE MONTERREY,
INDEPENDENCIA DISTRITO DE INDEPENDENCIA-PROVINCIA DE HUARAZ-DEPARTAMENTO DE ANCASH”

Cuando el terreno presenta resultados de la prueba de percolación con tiempos mayores de 12

minutos no se considerarán aptos para la disposición de efluentes de los tanques sépticos debiéndose
proyectar otros sistemas de tratamiento y disposición final.

3. RESULTADOS

De la Inspección en campo se puede verificar que en la zona se pueden ubicar zanjas y/o pozos de
absorción ya que la infiltración es buena.
Se anexa los test de percolación realizadas en cada sector, los resultados se indican en las tablas
siguientes:

SECTOR

M – 01:

RESULTADOS DEL TEST DE PERCOLACION

MEDICION REALIZADA EN INTERVALOS DE 10.00 MIN
Medición T. Parcial(min) H (cm) T. Acumulado(min)
1 10 ' 10.00 10 '
2 10 ' 8.50 20 '
3 10 ' 6.35 30 '
4 10 ' 5.55 40 '
5 10 ' 4.10 50 '
6 10 ' 2.89 60 '
- - - -
- - - -
PERIODO DE CALCULO 2.89 cm 10 MIN.
Resultado de test de percolación: IS 0.205. C
Tiempo de inf. para el descenso de 1 cm 3.46 min

APTO PARA CAMPOS DE PERCOLACION

ES UN TERRENO RAPIDO
SE DISEÑARA ZANJAS Y/O POZOS DE ABSORCION

M – 02:

RESULTADOS DEL TEST DE PERCOLACION

MEDICION REALIZADA EN INTERVALOS DE 10.00 MIN
Medición T. Parcial(min) H (cm) T. Acumulado(min)
1 10 ' 10.00 10 '
2 10 ' 8.10 20 '
3 10 ' 6.35 30 '
4 10 ' 5.10 40 '
5 10 ' 3.80 50 '
6 10 ' 2.40 60 '
- - - -
- - - -
PERIODO DE CALCULO 2.40 cm 10 MIN.
Resultado de test de percolación: IS .205. C
Tiempo de inf. para el descenso de 1 cm 4.17 min
 PROYECTO: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DEL SISTEMA DE AGUA
MUNICIPALIDAD POTABLE Y ALCANTARILLADO U OTRAS FORMAS DE DISPOSICION SANITARIA DE
DISTRITAL DE EXCRETAS EN EL CASERIO DE SECSECPAMPA DEL CENTRO POBLADO DE MONTERREY,
INDEPENDENCIA DISTRITO DE INDEPENDENCIA-PROVINCIA DE HUARAZ-DEPARTAMENTO DE ANCASH”

APTO PARA CAMPOS DE PERCOLACION

ES UN TERRENO MEDIO
SE DISEÑARA ZANJAS Y/O POZOS DE ABSORCION

M – 03:

RESULTADOS DEL TEST DE PERCOLACION

MEDICION REALIZADA EN INTERVALOS DE 10.00 MIN
Medición T. Parcial(min) H (cm) T. Acumulado(min)
1 10 ' 10.00 10 '
2 10 ' 9.50 20 '
3 10 ' 8.30 30 '
4 10 ' 7.30 40 '
5 10 ' 6.10 50 '
6 10 ' 4.30 60 '
- - - -
- - - -
PERIODO DE CALCULO 4.30 cm 10 MIN.
Resultado de test de percolación: IS .205. C
Tiempo de inf. para el descenso de 1 cm 2.32 min

APTO PARA CAMPOS DE PERCOLACION

ES UN TERRENO RAPIDO
SE DISEÑARA ZANJAS Y/O POZOS DE ABSORCION

4. CONCLUSIONES

 Se ha podido verificar que el área de ensayo se ubica en una zona de suelos franco arcilloso,
teniendo una textura media a rápida. El drenaje natural es bueno.

 De acuerdo al test realizado es factible para colocar campos de percolación, ya que es un terreno
medio - rápido.

 Se recomienda diseñar zanjas y/o pozos de absorción.

 Los puntos en los cuales se realizaron las calicatas para las pruebas de percolación fueron
indicados por los pobladores de la zona

5. RECOMEDACIONES

 El proceso de elaboración del presente informe se dio en época de lluvia, por lo que se
recomienda realizar un nuevo test de percolación en épocas de sequias o estiaje, debido a que la
saturación del suelo es diferente.
