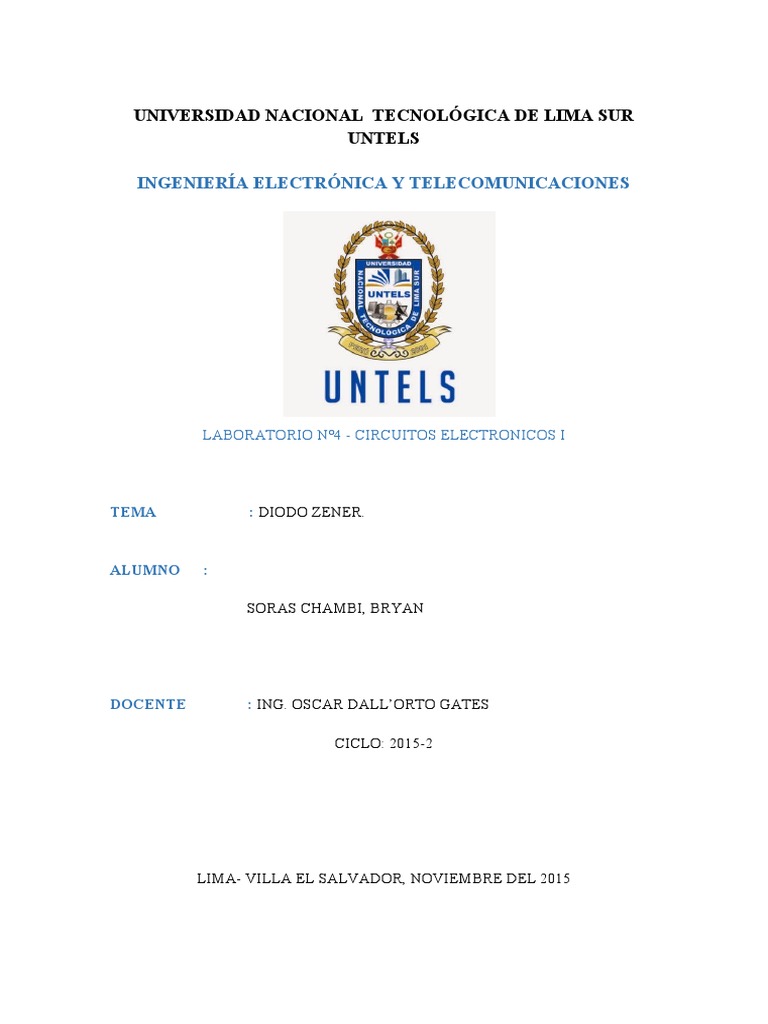

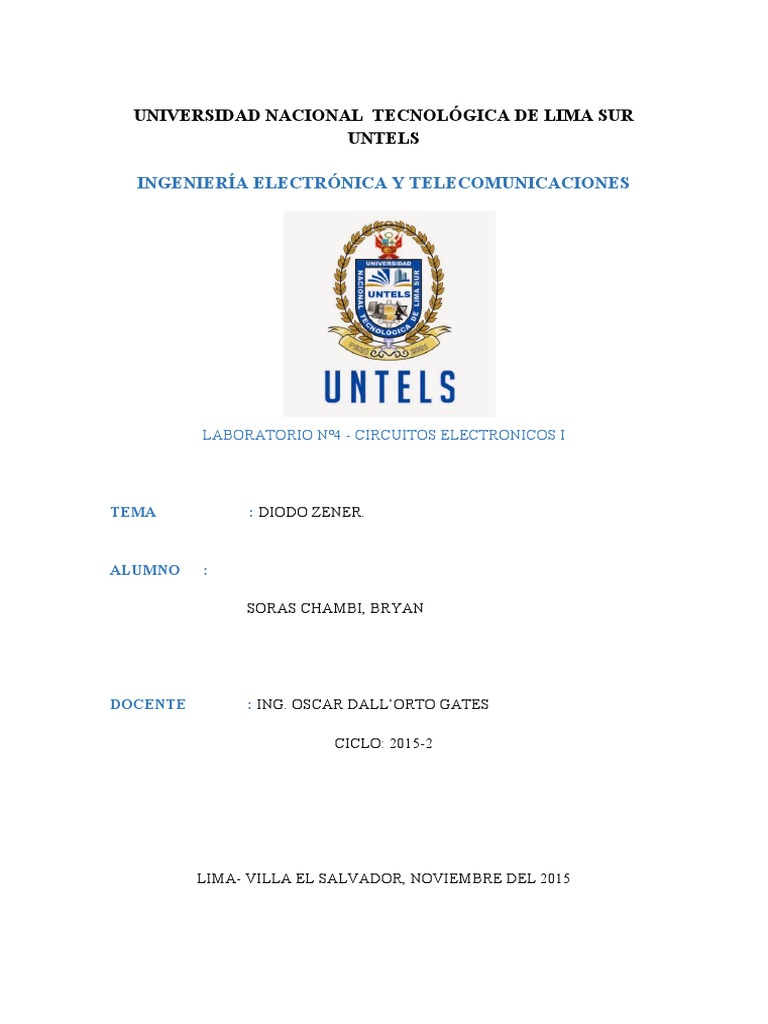

UNIVERSIDAD NACIONAL TECNOLÓGICA DE LIMA SUR

UNTELS

INGENIERÍA ELECTRÓNICA Y TELECOMUNICACIONES

LABORATORIO N°4 - CIRCUITOS ELECTRONICOS I

TEMA : DIODO ZENER.

ALUMNO :

SORAS CHAMBI, BRYAN

DOCENTE : ING. OSCAR DALL’ORTO GATES

CICLO: 2015-2

LIMA- VILLA EL SALVADOR, NOVIEMBRE DEL 2015

 a. Objetivos
1. Medir los efectos de la polarización e inversa en la corriente por el diodo zener.
2. Determinar experimentalmente y representar la característica corriente-tension
en el diodo zener.
3. Construir un regulador de la tensión zener y determinar experimentalmente el
rango en el cual el zener mantiene constante la tensión de salida.

b. Introducción
Un diodo zener es básicamente un diodo de unión, pero construido especialmente para
trabajar en la zona de ruptura de la tensión de polarización inversa; por eso algunas
veces se le conoce con el nombre de diodo de avalancha.

Su principal aplicación es como regulador de tensión; es decir, como circuito que

mantiene la tensión de salida casi constante, independientemente de las variaciones que
se presenten en la línea de entrada o del consumo de corriente de las cargas conectadas
en la salida del circuito.

El diodo zener tiene la propiedad de mantener constante la tensión aplicada, aun cuando
la corriente sufra cambios. Para que el diodo zener pueda realizar esta función, debe
polarizarse de manera inversa.

Generalmente, la tensión de polarización del diodo es mayor que la tensión de ruptura;

además, se coloca una resistencia limitadora en serie con él; de no ser así, conduciría de
manera descontrolada hasta llegar al punto de su destrucción.

En muchas aplicaciones de regulación de tensión, el diodo zener no es el dispositivo que

controla de manera directa la tensión de salida de un circuito; sólo sirve de referencia
para un circuito más complejo; es decir, el zener mantiene un valor de tensión constante
en sus terminales.

Esta tensión se compara mediante un circuito amplificador a transistores o con circuito

integrados con una tensión de salida. El resultado de la comparación permite definir la
acción a efectuar: aumentar o disminuir la corriente de salida, a fin de mantener
constante la tensión de salida.

Es importante hacer notar que los diodos zener se construyen especialmente para que
controlen sólo un valor de tensión de salida; por eso es que se compran en términos de
la tensión de regulación.

La principal utilización del circuito integrado 555 es la obtención de retardos de tiempo

con precisión. Posee terminales destinados al disparo y al reset para las aplicaciones que
así lo requieran.
Este integrado puede utilizarse entre otras cosas para el diseño de:

-Circuitos monoestables.

- Osciladores astables.

- Generador de rampas de tensión.

- Detector de desaparición de impulsos.

- Circuitos moduladores de impulsos.

- Temporizadores secuenciales.

- Osciladores controlados en tensión.

Sus características más destacadas son:

- Trabaja con tiempos desde microsegundos a horas.

- Puede funcionar en modo astable o monoestable.

- Ciclo de trabajo ajustable.

- Corrientes de salida de +-200mA.

- Compatible con TTL con Vcc=5V.

- Muy estable con la temperatura 0.005% por ºC.

- Tensión de alimentación entre 4.5 y 18V.

Aplicaciones

En la mayor parte de las aplicaciones, el número de componentes exteriores es minimo,

tanto por su constitución interna como por su alta corriente de salida. Puede controlar
directamente relés y diodos led.

Funcionando como monoestable necesita una resistencia y un condensador, siendo éstos

los que determinan el tiempo de retardo.

La frecuencia del oscilador astable queda fijada mediante dos resistencias y un

condensador.

Estas dos son las aplicaciones fundamentales, sin embargo, existen otras muchas. De
algunas de ellas se ha incluido el esquema eléctrico, así como un diagrama de las
señalas obtenidas durante el funcionamiento.
El uA 741 es un amplificador operacional manolitico de altas caracteristicas. Se ha
diseñado para una amplia gama de aplicaciones analógicas.Un alto rango de voltaje en
modo comun y ausencia de lacth-up tienden a hacer el uA 741 ideal para usarlo como
un seguidor de tensión.

La alta ganancia y el amplio rango de voltaje de operación proporcionan unas

excelentes características, aprovechables para integradores, amplificadores, sumadores y
en general, aplicaciones de realimentación.
 c. Materiales.
- fuente de alimentación de continua regulable de baja tensión.
- multímetro.
- resistencias.
- diodos zener 10v,1w.

Polarización inversa

Vab(v) I(mA) Rz
3 0.4u 7500k
6 0.07u 86000k
8 0.04u 200000k
9.9 1 10k
9.93 2 5k
9.96 5 2k
10 10 1k
10.1 20 0.5k
10.1 30 0.3k
10.2 40 0.2k
 I(mA) vs Vab(v)
45
40
35
30
25
20
15
10
5
0
9.85 9.9 9.95 10 10.05 10.1 10.15 10.2 10.25

Grafica de polarización inversa.

Polarización directa
Vab(v) I(mA) Rz
0.2 0.02 10
0.4 7.62 0.052
0.55 32.9 0.017
0.6 40.8 0.015
0.65 50.7 0.013
0.7 58.6 0.012
0.75 68.5 0.011
0.8 78.4 0.010

I(mA) vs Vab(v)
90
80
70
60
50
40
30
20
10
0
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9

Grafica de polarización directa

Diodo zener como regulador de tensión.

Vaamax=20V Vaamin=15V
Ilmax=10mA Vz=10V Vz=10V
RL=1k Izmax=23.75mA Izmax=23.75
Ilmin=1mA Vz=10 Vz=10
RL=1k Izmin=2.375mA Izmin=2.375mA

¿En qué condiciones de carga y tensión de entrada se producen los valores

extremos de Vz? ¿Cuánto vale Vz en dichas condiciones? ¿están estos valores
dentro de la tolerancia especificada por el fabricante?
Los valores extremos de Vz se dan cuando:
-Primera condición: la corriente de carga I L es mínima y la fuente de tensión de entrada
V AA es máxima.
-Segunda condición: la corriente de carga I L es máxima y la fuente de tensión de
entradaV AA es mínima.
En el primer condición el Vz es mínimo y en la segunda condición el Vz es máximo.
Estos valores si estan especificados por el fabricante.

d. Conclusiones

En esta practica se logro comprender el comportamiento de los diodos zener, y

hemos podido observar por que razón es que son utilizados en los reguladores
de voltajes ya que han sido diseñados especialmente para trabajar en zona de
ruptura.

Se pudo comprobar que cuando el diodo esta polarizado de manera directa se

comporta como un diodo normal y cuando esta polarizado de manera inversa pasara
una mínima corriente solo si el voltaje es menor al voltaje indicado en la hoja de
datos del zener.
Se pudo observar que se coloca una resistencia en serie entre la fuente y el diodo,
esto se debe a que se debe limitar la corriente a una corriente menor a la de la
limitación del diodo para que este no se vaya a quemar.
