ZELIO v2

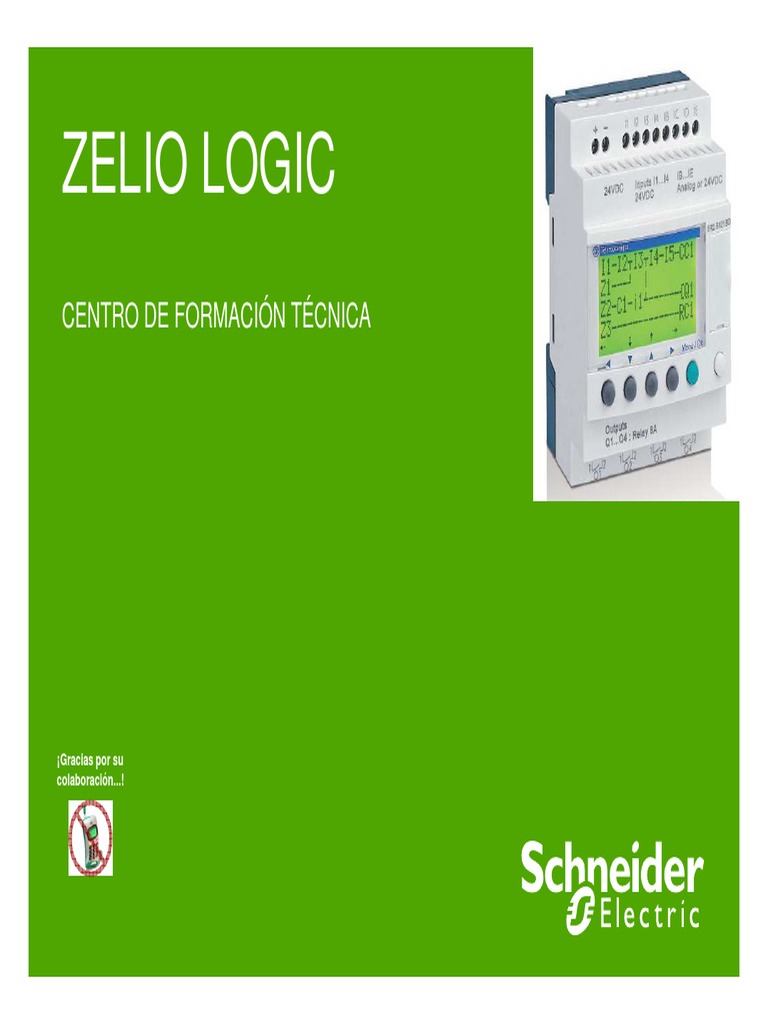

ZELIO LOGIC
CENTRO DE FORMACIÓN TÉCNICA
¡Gracias por su
colaboración...!
Temario
● Introducción
● Características del relé Zelio Logic
● Programación desde el Panel Frontal
● Software de Programación ZelioSoft
● Programación en LD
● Programación en FBD
● DEMO Comunicación GSM
Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 2

ZELIO LOGIC
INTRODUCCIÓN
¿Qué es un PLC..?
Definición:
Es un dispositivo electrónico
programable por el usuario y que
está destinado a gobernar, dentro
de un entorno industrial, máquinas
y procesos lógicos
combinacionales y/o secuenciales.

¿Por qué un autómata programable?
● Al reemplazar la “Lógica Cableada”,

por la “Lógica Programada” las
ventajas son:
● Menor cableado.
● Reducción de espacio.
● Mayor facilidad para el
mantenimiento y puesta en servicio.
● Flexibilidad de configuración y
programación.
● No es necesario conocer en
profundidad el automatismo para la
elección del equipo.
● Reducción de costos.

Sistema de Automatización
Proceso Accionadores:
Motor
Servomecanismo
Electroválvula
Válvula de regulación
Captores:
Preaccionadores:
Fin de carrera
Contactor
Detector de Proximidad
Relé de estado sólido
Termostato
Variador de velocidad
Presóstato
Analógico
Analógico
Autómata Programable
Control
Interfaz con el Operador:

Pulsador
Indicador luminoso y acústico
Terminal de diálogo
HMI / SCADA
Proceso Accionadores:
Motor
Servomecanismo
Adquisición de Electroválvula Mando de
Datos Válvula de regulación Potencia
Captores:
Preaccionadores:
Fin de carrera
Contactor
Detector de
. Proximidad Relé de estado sólido
Termostato
Variador de velocidad
Presóstato
Analógico
Analógico
Autómata Programable
Tratamiento
de Datos
Control
Interfaz con el Operador: Diálogo

Pulsador Humano - Máquina
Indicador luminoso y acústico
Terminal de diálogo
HMI / SCADA
ARQUITECTURA BÁSICA
CR
Barreras de aislación Barreras de aislación

Señales Discretas y Analógicas
V
Señal Discreta:
24 VCC Es una señal binaria, sólo dos valores:
1: Hay tensión
0: No hay tensión
0 VCC t
Señal analógica
V Es una señal continua en el tiempo, que el módulo
analógico convierte en un valor numérico (binario)
10 VCC que utilizará el PLC.
La resolución está dada por el número de bits (n)
del conversor A/D o D/A:
0 VCC t
Resolución = Vmáx / 2n
.
ZELIO LOGIC
CARACTERÍSTICAS DEL RELÉ
Flexibilidad inigualable
Zelio Logic Compacto Una solución para cada necesidad:
● 2 gamas para elegir: compacta y modular.
● Una solución avanzada que tiene en cuenta las

variaciones de las especificaciones, gracias a una
programación rápida y de alto rendimiento.
Zelio Logic Modular ● Programación en diagrama de contactos (LADDER) o

diagrama de bloques de funciones (FBD).
● Programación y parametrización para adaptarse a sus

necesidades:
● Directamente utilizando las teclas de control del relé
●programable mediante navegación contextual,
●con una excelente legibilidad gracias a una pantalla
Normas y certificaciones:
LCD
●retroiluminada, la más grande del mercado.
● En una PC con el software ergonómico ZelioSoft.

Zelio Logic Compacto
Zelio Logic Compacto (SR2)
3 módulos con:
10 E/S
12 E/S
20 E/S Versión con visualizador y botones

para una fácil programación y
parametrización desde el frente.
Si usted busca una solución

optimizada para sus sistemas de
automatización simples que
comprenden desde 10 a 20 E/S
Con Zelio Logic Compacto,

optimiza el tiempo de instalación, de
programación y el costo de su Versión sin visualizador ni botones para
aplicación. reducir costos y obtener confidencialidad
en las aplicaciones.

Zelio Logic Compacto
10 E/S 12 E/S 20 E/S 20 E/S
sin reloj ni con reloj y 4 sin reloj con reloj y 6
entradas entradas 2 entradas
analógicas entradas
analógicas
analógicas analógicas
Version con
visualizador backlit
SR2A1 SR2B1 SR2A2 SR2B2
Version sin
visualizador
SR2D1 SR2E1 SR2D2 SR2E2
Lenguajes de
programación Ladder Ladder + FBD Ladder Ladder + FBD

Zelio Logic Modular
Zelio Logic Modular (SR3) 2 bases*,

10 y 26 E/S,
extensible
hasta 40 E/S
*A cada base puede adicionarse:

1 módulo de comunicación y
1 módulo de extensión de E/S.
Base modular Módulo de Módulo de 3 módulos de

comunicación extensión
de 26 E/S.
Modbus. de 14 E/S. extensión de E/S:
6, 10 y 14 E/S
Si necesita una solución para una demanda
mayor de E/S, hasta 40 E/S
Zelio Logic Modular le provee nuevas funciones

y capacidades de programación con performance 1 módulo de
y flexibilidad comunicación
Modbus

Zelio Logic Modular
El rango Modular comprende:
●2 bases (10 E/S y 26 E/S ) con visualizador (lenguaje Ladder o FBD)
●3 tipos de módulos de extensión (6, 10 y 14 E/S )
Base de 10 E/S Base de 26 E/S
10 E/S SR3B10 (base de 10 26 E/S

SR3B26 (base de 26 E/S)
E/S)
16 E/S 32 E/S
SR3B10 + SR3XT61 SR3B26 + SR3XT61
20 E/S SR3B10 + SR3XT101 36 E/S

SR3B26 + SR3XT101
24 E/S 40 E/S
SR3B10 + SR3XT141
SR3B26 + SR3XT141

Vista frontal del producto
Fuente de alimentación/Entradas
12 V CC
24 V CC
24 V CA Entradas
100-240 V CA -Interruptores de
posición
Display
-Backlit LCD -sensores
inductivos de 3
-4 líneas de 18 caracteres hilos
-4 líneas de íconos
-sensores y
potenciómetros
(0-10 V)
Interface
-Programación
mediante PC
-Tarjeta de memoria
EEPROM,
Teclas -enlace módem
-4 teclas de navegación o
botonera de acción. Salidas
-1 tecla de confirmación Relé,
-1 tecla Shift transistor
Remanencia de datos + fecha y hora: ¡10 años!

Codificación del producto
SR2A102BD
Smart Relay Alimentación/entradas:
BD : 24 VDC
JD : 12 VDC
FU : 100 - 240 VAC
B : 24 VAC
Familia:
2 : Compacto Tipo de salidas:
3 : Modular 1 : Relés
2 : Transistores
Tipo de producto: Cantidad de I/O:

A : Con display, sin reloj 10 : 10 I/O
B : Con display y reloj 12 : 12 I/O
D : Sin display ni reloj 20 : 20 I/O
E : Sin display, incluye reloj 26 : 26 I/O
XT : Modulo de extensión

Aplicaciones: Industria
Pequeñas máquinas con automatismos simples y con cantidad
mínima de sensores y actuadores
● Máquinas para terminados de procesos

● Fabricación de máquinas
● Pequeñas máquinas de montaje
● Pequeñas máquines empaquetadoras
● Máquinas de manufactura de calzado
Movimientos de automatismos en la periferia de máquinas

● Máquinas textiles
● Máquinas para la industria del plástico
● Máquinas para transformación de materiales

Aplicaciones: Domiciliario
● Automatismos para sistemas

de alarmas
● Automatismos para barreras
y control de accesos
● Automatismos para puertas,
persianas, portones, etc…
● Automatismos para control
de iluminación
● Automatismos para sistemas
de seguridad

Aplicaciones: Comercios
● Sistemas de aire acondicionado

● Calefacción para aplicaciones específicas (fuentes de frío, manejo de
diferentes métodos de climatización)
● Manejo de compresores para equipos de frío
● Máquinas de lavado de autos
● Automatismos para puntos de ventas
● Expendedoras de tickets
● Distribuidores automáticos

Aplicaciones
● Agricultura y criaderos de peces (riego, bombeo, invernaderos, silos y

tanques)
● Hornos y salas de vapor
● Elevadores (plataformas de elevación, viviendas)
● Automatismo y control en camiones
● Iluminación exterior (luces, señales de advertencia)
● Pequeñas estaciones de bombeo

Teclas de control
Las 6 teclas de control de la parte baja de la unidad pueden emplearse para:
• Configurar el módulo
• Programar en Ladder
• Control de la aplicación
• Setear los parámetros de funcionamiento en Ladder o FBD
• Monitorear la operación de la aplicación
Tecla Menu/OK
Teclas Z (1 a 4) Puede usarse para confirmar los
Pueden emplearse para cambios y para guardar el
navegar en la pantalla y para la programa o los parámetros
función específica del menu
contextual.
Tecla Shift
Puede ser usada para mostrar el
menú contextual específico en
el display (sobre las teclas –
íconos)
Nota: El menú contextual específico mostrado depende de la pantalla mostrada.

Teclas de control
El menú contextual específico se muestra cuando se presiona la tecla shift.
El contenido depende de la pantalla mostrada.
Ejemplo: Menú contextual referido a la pantalla

Programa.
Param: muestra los

Ins.: Inserta 1 linea de parámetros de un bloque de
programa. función.
+/-: Incrementa /decrementa Sup.: Borra un bloque de

un valor función o una linea de
programa

Opciones de Programación y Parametrización
Directamente en el relé*, En una PC con el software intuitivo

increíblemente intuitivo (sin PC): ZelioSoft, que incluye:
•Pantalla LCD retroiluminada, la más
grande del mercado: 4 líneas de 18 • El software de programación.
caracteres y 1 línea de íconos. • Un módulo de autoformación.
• Navegación contextual: 6 botones • Una biblioteca de aplicaciones.

para la facilidad de programación, • Instrucciones técnicas.
parametraje y configuración.
•Ladder o Función Block Diagram
* Programación utilizando los botones del relé únicamente en lenguaje LADDER,
parametraje en lenguaje (FBD)
FBD o LADDER.
.

Libertad de programación...
¡ZelioSoft habla su idioma!
Lenguaje de contactos (LADDER) Elección del lenguaje. Lenguaje de bloques

función (FBD)
¡Programación rápida y segura!

● Test de coherencia: al menor error de una entrada, Zelio Soft
● cambia a rojo y localiza el problema con gran precisión.
● Modos de simulación y control: test del programa en tiempo
real, con o sin el relé programable conectado a la PC.
● Ventana de supervisión: permite ver los estados de las E/S del
● relé programable en su entorno de aplicación (dibujo o imagen).
● Ayuda en línea.

Lenguaje LADDER
• Modo de “introducción libre” muy intuitivo:
LADDER o símbolos eléctricos.
• 120 líneas de esquemas de control.
• 5 contactos + 1 bobina por línea de
programación.
• Nuevas funciones:
16 bloques de
función de texto. 28 relés auxiliares.
16
Lenguaje LADDER temporizadores.
8 comparadores de contadores.
16 contadores
●Facilidad de /descontadores. Pantalla LCD con
programación 1 contador
retroiluminación programable.
rápido.
garantizada gracias a Cambio de reloj automático
la universalidad del 16 comparadores 1 hora: verano/invierno.
analógicos.
lenguaje de contactos Diversidad de funciones en las
8 relojes. bobinas; con memoria (set/reset),
control remoto, contactor.

Lenguaje FBD
23 funciones preprogramadas.
Inputs/outputs
Lenguaje FBD Funciones Grafcet SFC (Sequential 6 funciones lógicas.

Función Chart): para los sistemas de
●Flexibilidad de automatización secuenciales.
programación y gran
●capacidad de
procesamiento de hasta
200 bloques de función Entradas/salidas.

ZELIO LOGIC
PROGRAMACIÓN DESDE
EL PANEL FRONTAL
Encendido del Zelio Logic!!
Cuando se energiza por primera vez, el modulo le solicitará que elija el idioma
de trabajo.
1
Use las teclas para 2
seleccionar el lenguaje
deseado. Confirmar la selección
con la tecla Menu/OK
Luego de confirmar el lenguaje, el modulo puede mostrar:

Módulo con reloj: Muestra la pantalla de Fecha y hora
Módulo sin reloj: Muestra la pantalla principal.

Presentación de los menús
Las funciones están agrupadas en menús. Este menú puede ser
accedido presionando la tecla "Menu/OK".
Función Descripción
● ENTRADAS/SALIDAS Muestra los estados de las I/O, modo usado (LD/FBD), RUN/STOP y un parámetro
● PROGRAMACIÓN Ingresar el programa en ladder (Solo en modo LD y el modulo en STOP)
● PARÁMETROS Ingresar parámetros (LD o FBD)
● MONITORIZACIÓN Muestra el diagrama ladder en tiempo real, y modificar parámetros en RUN.
● RUN/STOP Start/stop el programa
● CONFIGURACION Acceso al menú configuración (password, filtro I/O, clock, etc.)
● ELIMINA PROGRAMA Borrar el programa completo
● TRANSFERENCIA Transferir programa: del modulo a la memoria y vice versa
● VERSION Accede a la identificación del modulo: referencia, versiones de hardware and
firmware.
● IDIOMA Selecciona el lenguaje a usar
● FALLO Accede a la lectura y borrado de NUMERO de error/alarmar detectada por el modulo

Menú Configuración
El menú configuración dispone de las siguientes opciones:
Función Descripcion
● CONTRASEÑA Empleada para evitar el acceso a los menús programas, borrar programa, etc...
● FILTRO Modifica el tiempo de detección del cambio de estado de las entradas digitaless
● TECLAS Zx Activa y desactiva las teclas Z1 a Z4
● CAMBIAR F/H Permite cambiar fecha y hora (módulos con reloj)
● CAMBIAR VER/INV Programación de cambio verano/invierno (módulos con reloj)
● CICLE WATCHDOG Ajusta el ciclo de Watchdog.

Introducir contraseña
La contraseña está compuesta por cuatro dígitos (0 a 9)
Inicialmente no muestra
valores, cada dígito es
1 reemplazado por ?
Seleccionar cada dígito con las
teclas de navegación
3
Confirmar contraseña
2 presionando la tecla
Seleccionar el valor de cada Menu/OK
dígito usando las tecla de
navegación + -
La contraseña inhabilita el acceso a los menús:

● Programación
● Borrar programa
● Configuración
● Transferencia a la memoria de backup
● Lenguaje

Eliminación de la contraseña
Para eliminar la contraseña, el operador debe primero ingresar la contraseña.
1 Inicialmente se muestra la llave

indicando que el modulo está
Ingresar contraseña.
protegido por contraseña.
(igual al paso anterior)
2
DEL: cuenta la cantidad de Confirmar la contraseña
intentos de borrado de contraseña presionando la tecla
Menu/OK key
Luego de ingresada la contraña puede ocurrir lo siguiente:

● Contraseña correcta: La contraseña se deshabilita y el modulo regresa al menú contraseña.
● Contraseña incorrecta: El contador "DEL" se incrementa. Si la cuenta excede 5, el módulo queda
bloqueado por 30 minutos.

Programación frontal
● Capacidad de Programa
● 120 líneas
● 5 contactos y 1 bobina por línea
● Funciones disponibles
● Entradas (I – i)
● Salidas (Q – q)
● 28 reles auxiliares (M – m)
● 16 timers (T – t)
● 16 contadores up/down (C – c)
● 1 contador rápido (K – k)
● 8 comparadores de conteo (V – v)
● 16 comparadores analógicos(Versiones en 24 VDC) (A – a)
● 8 contactos de reloj (¸ - ¸)
● 16 pantallas de texto
● Display con Backlit
● Cambio Verano / Invierno.
24 V
Parte de contactos: Elementos de prueba 24 V
Entradas digitales
Ix: Cerrada cuando la entrada se encuentra en estado 1 (NA)
0V
ix: Cerrada cuando la entrada se encuentra en estado 0 (NC)
24 V 0V
Salidas digitales (empleadas como contactos)
Qx: Abierta cuando la bobina asociada está en 0
qx: Abierta cuando la bobina asociada está en 1
Est. eléctrico Estado de I1 Estado de i1

0V Abierta Cerrada
24 V Cerrada Abierta

1 línea de programa = maximo 5 contactos + 1 bobina
Sector Contactos Sector bobina
Ejemplo de programa

Parte bobinas: Elementos de acción
Salidas digitales
[Qx: La bobina toma el estado del resultado de la prueba de la parte de contactos
Qx: Cuando se energiza cambia de estado
SQx: Al activarse la bobina toma el valor 1 (cerrada)
RQx: Al activarse la bobina toma el valor 0 (abierta)
Ejemplo: arranque y parada con retención
Elementos de prueba Elecmentos de acción

Parte contactos Parte bobinas

Seleccionar el menu programa y

1
confirmar con Menu/OK key
Un rectangulo negro parpadéa

2
en el display. Presionar shift
key y
3 "I1" parpadéa en el display.

Presionar shift y

“i1" parpadéa en el display.
Para ingresar el contacto I”,
3 posicionar el curso pulsando
(hasta que aparezca el
rectángulo negro) y repetir el
paso 2
"I1" parpadéa en el display.

4 Posicionar el cursor sobre el 1
usando . Presionar shift y
.
"I2" parpadéa en el display.

5 Presionar shift y key hasta
llevar el cursor al final de la
linea

Con el cursor al final, Presionar

6
shift y .
La bobina "M1" parpadea en el

7 display. Posicionar el cursos
sobre la M. Presionar shift y
La bobina "Q1" parpadea en el

8 display. Posicionar el cursor
entre “i1” y “I2” usando
aparece un circulo. Presionar
.

El signo indica que se puede
9 crear un un link entre las dos
líneas. Presionar shift y y
luego .
La unión fue creada. Posicionar

10 el cursor debajo de “I2” usando
y . Presionar shift , y
seleccione “Q1” presionando
repetidamente (con shift
presionado).
El contacto “Q1” está colocado.

11 Posicionar el cursor a su lado y
presione shift y .

El programa está completo.
12 Confirmar presionando
Menu/OK.
En pantalla aparece una

13 solicitud de confirmación.
Seleccionar SI y presionar
Menu/OK.
14 Elegir RUN/STOP y confirmar

presionando Menu/OK.

En pantalla aparece una
15 solicitud de confirmación.
Seleccionar SI y presionar
Menu/OK.
Aparece la pantalla de
16 monitoreo. Pruebe su
programa!!!.

ZELIO LOGIC
PROGRAMACION CON ZELIO SOFT
Programación usando ZelioSoft
Crear un nuevo programa

(Elección del modulo)

(Elección del lenguaje)

Zona de
contactos.
Elementos de
prueba Zona de
Comentarios
Zona de bobinas.
Elementos de
acción
Entradas Teclas Z Memoria Salidas Timer Contadores Fast cont.

Zona de
contactos.
Elementos de
prueba Zona de
Comentarios
Zona de bobinas.
Elementos de
acción
Comp. Contadores Comparadores analógicos Reloj Bloques de texto Backligth Ver/Inv

3
Botón
derecho
4
Elecgir NC
Repetir el procedimiento para

colocar I2 y Q2
1 2
Elegir Arrastras I1 y
entradas colocar

5
1 Simular
Click sobre la 4
línea de puntos Listo!!!!
para realizar la
unión
3
Elegir tipo [ y
2 arrastrar a la
Elegir salidas columna de
bobinas

Modo simulación
Run /
Click para abrir / Stop
cerrar
Herramientas de
simulación

ZELIO LOGIC
PROGRAMACIÓN DESDE
ZELIO SOFT
Introducción
Zelio

1 2
Introducción Símbolos ladder en
libre menú visualización

Reles auxiliares (Mx)
Se emplean igual que una salida pero no tiene una salida “eléctrica”,
solo lógica. Se emplean para memorizar un estado

Teclas Zx
Se emplean igual que una entrada. Se pueden emplear para realizar un

comando

Timers (TTx)
La función de temporización puede usarse para retardar y/o prolongar una acción por
un tiempo determinado. Zelio soporta 11 formas distintas de configuración de los timers:
Función A: Retardo a la conexión, comando mantenido.
Función a: Retardo a la conexión, parada por impulso.
Función C: Retardo a la desconexión.

Timers (TTx)
Función B: Cambio activación comando (monoestable)
Función W: Cambio desactivación activación comando (monoestable)
Función D: Intermitente simétrico mantenido.

Timers (TTx)
Función d: Intermitente simétrico parada por impulso.
Función T: Totalizador, retardo a la conexión.

Timers (TTx)
Función AC: Retardos a la conexión y desconexión.
Función L: Intermitente asimétrico mantenido.
Función l: Intermitente asimétrico parada por impulso.

Timers (TTx)
Colocado el timer en el diagrama se lo puede configurar. Desde el display del módulo se
puede cambiar la preselección, siempre que haya quedado inhabilitado el bloqueo.
Tipo de timer
Entrada de activación
Salida del timer Entrada de reset

Selección de
unidad de
tiempo
(1/100 s, …, h)
Valor de
preselección
Selección de Bloqueo
remanencia*
*Garantizado 10 Años
Contadores (CCX)
Los contadores son Up/Down. Colocado el contador en el diagrama se lo puede configurar.
Desde el display del módulo se puede cambiar la preselección, siempre que haya quedado
inhabilitado el bloqueo
Valor de
preselección (0-
32767)
Selección de
modo de
activación de la
salida
Bloqueo
Remanencia
(10 años)

Contadores (CCX)
Los contadores son Up/Down. Colocado el contador en el diagrama se lo puede configurar.
Desde el display del módulo se puede cambiar la preselección, siempre que haya quedado
inhabilitado el bloqueo
Contacto de Entrada de
salida conteo
Entrada sentido
de cuenta
Entrada de reset Nota: El contador K1 permite contar

pulsos de un 1 Khz. La entrada I1
incrementa el conteo u la entrada I2
decrementa el conteo.

Comparadores de conteo (Vx)
Esta función permite comparar el valor actual de un timer con otro o con un valor constante.

Comparadores de Analógicas (Ax)
Esta función permite comparar el valor de una analógica con otra o con un valor constante (en
voltios).

Clocks ( x)

Bloque de texto (TX) y Backlighting (TL)

ZELIO LOGIC
PROGRAMACIÓN EN BDF
Programación con ZelioSoft - BDF
●Con lenguaje BDF, la programación se realiza con bloques de función,
los cuales pueden ser pegados dentro del area de “cableado”.
●Los bloques de función están agrupados por tipos (5) dentro de la
barra de funciones.
●El programa puede contener como máximo un total de 200 bloques de
función, dependiendo del tipo de bloque usado.
Los tipos de bloques son:
ENT: entradas
SAL: salidas.
LOGIC: lógicas
BDF: funciones estándar.
GFC: funciones secuenciales

Programación con ZelioSoft - BDF
Entradas
del
modulo Salidas
del
modulo
Área de programación
(cableado)
Barra de
funciones

Bloque de entradas (ENT)
●Estos bloques se pueden ubicar en las entradas del modulo o directamente
sobre el área de cableado.
Las funciones disponibles son:

Digital : Puede ser usada en cualquier entrada física del módulo.
Digital Filtrada : Entrada filtrada (1 a 255 ms) Puede se usada en cualquier entrada.
Analógica : Valor numérico (0 a 255) puede ser usada desde la entrada IB a la IG (analógicas)
Analógica Filtrada : Valor numérico (0 a 255) con filtro pasa bajo (0.06 a 88.25 Hz) (IB a IG).
Entrada numérica : Valor numérico (-32768 a +32767) puede accederse via Modbus.
Tecla Z : Teclas de función (Z1 a Z4)
Constante digital : Valor binario 0 ó 1
Constante numérica : Valor numérico (-32768 a +32767)
Horario de verano : Señal digital, activa durante el verano
Intermitente : Reloj interno de 1 segundo
Nota: Las funciones Teclas z, Constantes digitales y analógicas, horario de verano, e intermitente se colocan dentro
del área de cableado.

Bloque de entradas (ENT) Ejemplo
Entrada Tecla Z2
Digital
Entrada
digital
filtrada
Entrada
analógica
Constante
numérica
Funciones ENT

Bloque de salidas (sal)
●Estos bloques se pueden ubicar en las entradas del modulo o directamente

sobre el área de cableado.
Las funciones disponibles son:

• Salida digital:
Puede ser usada en cualquier salida física del módulo
• Salida numérica
Valor numérico (-32768 a +32767) puede accederse via Modbus.
• Backlight
Usada para controlar el backlighting del display LCD
Nota: Las funciones Salida numérica y Backligt se colocan dentro del área de cableado.

Funciones lógicas (LOGIC)
●Estas funciones se colocan sobre el área de cableado.
Funciones disponibles
Cant. de Tipo de
Función Símbolo Descripción
entradas entrada
NOT Invierte el estado de la señal de entrada 1 TON
Se activa la salida, solo si todas las entradas

AND están activas. Si alguna entrada está inactiva, 4 TON
la salida estará inactiva también
Se inactiva la salida, solo si todas las
OR entradas están inactivas. Si alguna entrada 4 TON
está activa, la salida estará activa también
AND Negada. Funciona igual que la AND
NOT AND 4 TON
pero con la salida invertida
OR Negada. Funciona igual que la OR pero

NOT OR 4 TON
con la salida invertida
Comparador de desigualdad. Si las entradas

EXCLUSIVE
están en niveles distintos, la salida se activa, 2 TON
OR
si son iguales se inactiva

Funciones estandar (BDF)
●Estas funciones se colocan sobre el área de cableado.
Función Booleana:
Esta función tiene 4 entradas (16 combinaciones) y una salida (digitales). La combinación
se crea en una tabla de verdad desde el soft.
Telerruptor: Biestable
Esta función tiene dos entradas y una salida. Cada pulso aplicado a la entrada de comando
cambia el estado de la salida, en tanto que la entrada restante es de reset o puesta a cero.
Flip Flop: SET/RESET

Esta función tiene dos entradas y una salida. Cada pulso aplicado a la entrada de SET
pone en uno a la salida, en tanto que la entrada RESET la pone a cero.

Temporizadores
TIMER A/C
Esta función permite generar una temporización al trabajo, al reposo o ambas.
TIMER BH
Monoestable, disparable por nivel o por flanco.
TIMER B/W
Generador de pulso de ancho fijo. Disparo por flanco ascendente, desendente o
ambos
TIMER Li
Intermitente

Contadores
Contador UP/DOWN con preselección
Contador UP/DOWN con preselección externa
Contador de horas de uso
Contador rápido
Cuenta pulsos de 1KHz. La entrada específica de contaje es I1 y de descontaje la
entrada I2.
Programador Horario (funcion calendario)
Programador cíclico (Tambor)

Cuenta con 8 estados y 50 pasos.

Tigger Schmitt: (Histeresis)

Monitorea un valor analógico comparándolo con dos valores (maximo y mínimo). La salida
cambia de estado si la entrada está por encima del valor máximo o por debajo del valor
mínimo.
Comparador MIN < VALOR < MAX.

Puede configurarse el estado de la salida en ON u OFF mientras el valor esté comprendido
entre los límites fijados.
Comparación
Compara dos valores analógicos. Comparaciones pocibles: Mayor, Mayor o Igual, Igual,
Distinto, Menor y Menor o igual.

Ganancia
Conversión líneal, aplica la ´formula Salida = [entrada X (A/B)] + C. Los valores A, B y C
son configurables.
Multiplexador
Multiplexa una salida analógica entre dos datos de entrada..
Suma / Resta
Formula: Salida = Entrada 1 + Entrada 2 – Entrada 3
Multiplicación / División
Formula: Salida = Entrada 1 X Entrada 2 / Entrada 3
Conversor A/D
Convierte un valor numérico en codigo binario de 16 bits
Conversor D/A
Convierte un codigo binario de 16 bits en un valor numérico
Estado del módulo
Posee 7 salidas que indican lo siguiente:
●Salida 1: Error en el módulo.
●Salida 2: Monitoreo activo.
●Salida 3: Parametrización activa
●Salida 4: Inicio en frío.
●Salida 5: Inicio en Caliente
●Salida 6: Intermitente, el tiempo de activación/desactivación es de un ciclo de ejecución.
●Salida 7: Muestra el código de error del módulo
Archivo
Esta función guarda dos valores numéricos junto con los datos de la fecha y hora de
guardado.
Display
Permite mostrar datos en el display del módulo.

Funciones estandar (BDF) Ejemplo
●Control de Temperatura:
●Manejo de alarma Baja, Alta y comando del horno

Funciones secuenciales (GFC)
●Estas funciones se usan dentro del área de cableado. Las mismas son
simulares al lenguaje Grafcet. Se emplean para realizar un arepresentación
gráfica de las operaciones de un sistema secuencial.
NOMBRE Símbolo Descripción
ETAPA INICIAL Etapa inicial. Se activa automáticamente
ETAPA INICIAL Etapa inicial. Se activa automáticamente.

RESETEABLE Puede activarse manualmente
ETAPA Etapa común
DIVERGENCIA AND Transición desde una etapa hacia dos

simultaneamente.
CONVERGENCIA AND Transición simultanea desde dos etapas a

una.
DIVERGENCIA OR Transición desde una etapa hacia otra de
dos posibles.
CONVERGENCIA OR Transición simultanea desde dos etapas a
una de dos posibles.

Funciones secuenciales (GFC) ejemplo:
semáforo
Funciones
secuenciales
GFC

ZELIO v2

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

ZELIO v2

Cargado por

Copyright:

Formatos disponibles

ZELIO LOGIC

CENTRO DE FORMACIÓN TÉCNICA

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 2

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 4

● Al reemplazar la “Lógica Cableada”,

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 5

Interfaz con el Operador:

Interfaz con el Operador: Diálogo

Barreras de aislación Barreras de aislación

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 8

● 2 gamas para elegir: compacta y modular.

● Una solución avanzada que tiene en cuenta las

Zelio Logic Modular ● Programación en diagrama de contactos (LADDER) o

● Programación y parametrización para adaptarse a sus

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 11

20 E/S Versión con visualizador y botones

Si usted busca una solución

Con Zelio Logic Compacto,

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 12

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 13

Zelio Logic Modular (SR3) 2 bases*,

*A cada base puede adicionarse:

Base modular Módulo de Módulo de 3 módulos de

Zelio Logic Modular le provee nuevas funciones

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 14

Base de 10 E/S Base de 26 E/S

10 E/S SR3B10 (base de 10 26 E/S

20 E/S SR3B10 + SR3XT101 36 E/S

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 15

Remanencia de datos + fecha y hora: ¡10 años!

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 16

Tipo de producto: Cantidad de I/O:

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 17

● Máquinas para terminados de procesos

Movimientos de automatismos en la periferia de máquinas

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 18

● Automatismos para sistemas

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 19

● Sistemas de aire acondicionado

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 20

● Agricultura y criaderos de peces (riego, bombeo, invernaderos, silos y

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 21

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 22

Ejemplo: Menú contextual referido a la pantalla

Param: muestra los

+/-: Incrementa /decrementa Sup.: Borra un bloque de

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 23

Directamente en el relé*, En una PC con el software intuitivo

• Navegación contextual: 6 botones • Una biblioteca de aplicaciones.

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 24

Lenguaje de contactos (LADDER) Elección del lenguaje. Lenguaje de bloques

¡Programación rápida y segura!

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 25

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 26

Lenguaje FBD Funciones Grafcet SFC (Sequential 6 funciones lógicas.

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 27

Luego de confirmar el lenguaje, el modulo puede mostrar:

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 29

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 30

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 31

La contraseña inhabilita el acceso a los menús:

Schneider Electric CENTRO DE FORMACIÓN TÉCNICA – Zelio Logic V2 32

1 Inicialmente se muestra la llave
