Diseño de losas

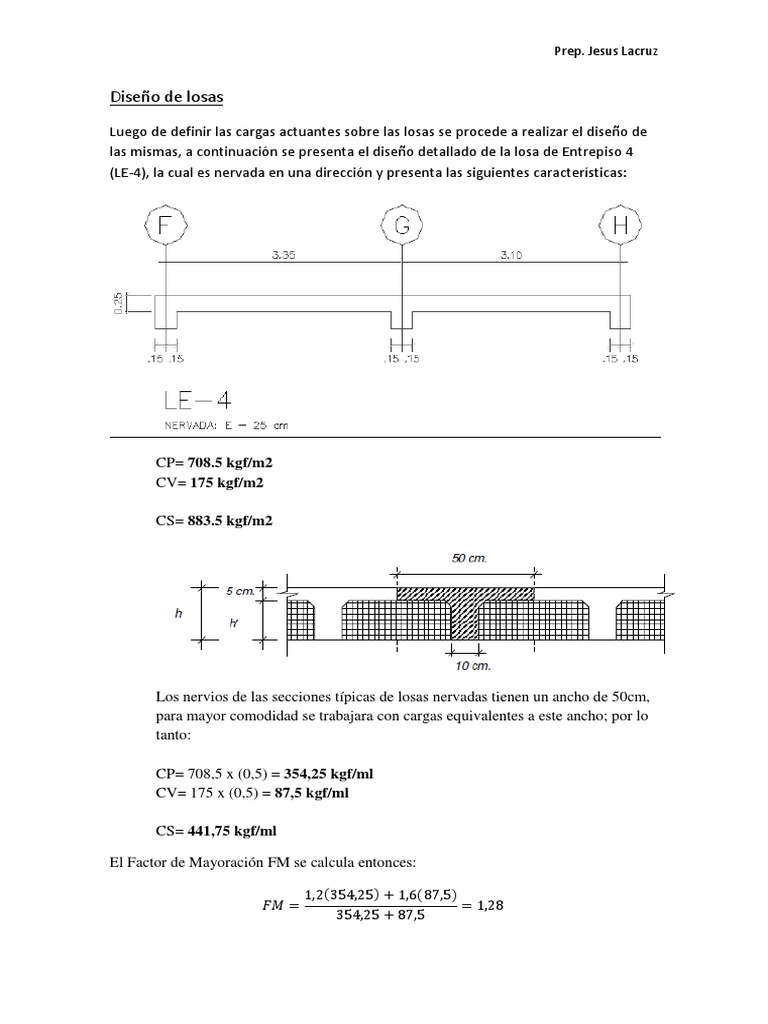

Luego de definir las cargas actuantes sobre las losas se procede a realizar el diseño de
las mismas, a continuación se presenta el diseño detallado de la losa de Entrepiso 4
(LE-4), la cual es nervada en una dirección y presenta las siguientes características:

CP= 708.5 kgf/m2

CV= 175 kgf/m2

CS= 883.5 kgf/m2

Los nervios de las secciones típicas de losas nervadas tienen un ancho de 50cm,
para mayor comodidad se trabajara con cargas equivalentes a este ancho; por lo
tanto:

CP= 708,5 x (0,5) = 354,25 kgf/ml

CV= 175 x (0,5) = 87,5 kgf/ml

CS= 441,75 kgf/ml

El Factor de Mayoración FM se calcula entonces:

1,2(354,25) + 1,6(87,5)
𝐹𝑀 = = 1,28
354,25 + 87,5
 Prep. Jesus Lacruz

Como Qcv < Qcm, no se requiere hacer el movimiento de carga viva. Por lo tanto se
calcularan las solicitaciones en base a una carga uniformemente distribuida dada por la
carga de servicio:

Con la ayuda del software SAP2000 V.15 se estimaron las solicitaciones presentes en
los apoyos y en los tramos medios como se presenta a continuación:

Diagrama de Cortantes

F H

Diagrama de Momentos

F H

Deformada

F H

G
 Prep. Jesus Lacruz

Apoyo F

Se procede al cálculo de los aceros de refuerzo en las secciones críticas, en el apoyo F

se utiliza el momento mínimo exigido por norma:

𝒒𝒙𝑳𝒏𝟐 (𝟒𝟒𝟏,𝟕𝟓)𝒙(𝟑,𝟎𝟓)𝟐
M- = = = 𝟏𝟕𝟏, 𝟐𝟐𝟒 𝒌𝒈𝒇. 𝒎
𝟐𝟒 𝟐𝟒

Mu = 1,28 x 171,224 = 219,17 kgf.m. Con este valor se procede al cálculo del refuerzo
en el Apoyo F.

Por ser el momento negativo en el apoyo el bloque de compresiones se origina en la

zona inferior del nervio, es por esto que b=10cm; calculando el factor de resistencia K:

𝑴𝒖 𝟐𝟏𝟗,𝟏𝟕𝒙𝟏𝟎𝟎
K= = (𝟐𝟓𝟎)(𝟏𝟎)(𝟐𝟓−𝟑)𝟐 𝟎, 𝟎𝟏𝟖𝟏𝟏
𝒇𝒄.𝒃.𝒅𝟐

Para el cual se obtienen los valores correspondientes de ω= 0,02037 y ju = 0,98798.

Con ju se calcula el área de acero As:

𝑴𝒖 𝟐𝟏𝟗,𝟏𝟕𝒙𝟏𝟎𝟎
As = = (𝟎,𝟗𝟎)(𝟒𝟐𝟎𝟎)(𝟐𝟓−𝟑).(𝟎,𝟗𝟖𝟕𝟗𝟖) 𝟎, 𝟐𝟔𝟕 𝒄𝒎
𝟐
𝜱.𝒇𝒚.𝒋𝒖.𝒅

Este valor se debe comparar con el acero mínimo exigido por norma que para este caso
se multiplicara por dos para cumplir con el requisito de la norma para refuerzo en la
zona superior, con el mayor de estos se diseñara la sección:

𝟏𝟒 𝟏𝟒
Amin = 2. . 𝒃𝒘. 𝒅 = (2) (𝟏𝟎)(𝟐𝟐) = 𝟏, 𝟒𝟕 𝒄𝒎𝟐
𝒇𝒚 𝟒𝟐𝟎𝟎

Por lo tanto para el apoyo F, As = 𝟏, 𝟒𝟕 𝐜𝐦𝟐

Se escogerán cabillas de 3/8” para lograr un mejor acomodo de los anclajes en los
apoyos, sabiendo que se colocaran ganchos estándar los cuales tendrán una longitud de
16Ø, y esta condición no se adapta de la mejor manera para un diámetro de ½” y un
espesor de losa de 25cm.

Finalmente se coloca el refuerzo para cumplir con el acero mínimo. Se especifica

3 Ø 3/8” (2,14 cm2.) por nervio.

Por ser M- el refuerzo debe colocarse en la

parte superior de la sección, en la
Zona a tracción.
 Prep. Jesus Lacruz

Tramo FG

En este caso el momento por carga de servicio es M+=365,99 kgf.m, por lo tanto
Mu = 1,28 x 365,99 = 468,467 kgf.m.

Por ser el momento positivo en el tramo medio el bloque de compresiones se origina en

la zona superior del nervio, por lo tanto b=50cm; entonces calculando el factor de
resistencia K:

𝑴𝒖 𝟒𝟔𝟖,𝟒𝟔𝟕𝒙𝟏𝟎𝟎
K= = (𝟐𝟓𝟎)(𝟓𝟎)(𝟐𝟓−𝟑)𝟐 𝟎, 𝟎𝟎𝟕𝟕𝟒
𝒇𝒄.𝒃.𝒅𝟐

Entonces ω= 0,00865 y ju = 0,9949, calculando el área de acero As:

𝑴𝒖 𝟒𝟔𝟖,𝟒𝟔𝟕𝒙𝟏𝟎𝟎
As = = (𝟎,𝟗𝟎)(𝟒𝟐𝟎𝟎)(𝟐𝟓−𝟑)(𝟎,𝟗𝟗𝟒𝟗) 𝟎, 𝟓𝟔𝟔 𝒄𝒎
𝟐
𝜱.𝒇𝒚.𝒋𝒖.𝒅

Ahora se procede a calcular el acero mínimo para asegurarnos que se reforcé con menos
acero del exigido por la norma

𝟏𝟒 𝟏𝟒
Amin = 𝒇𝒚 . 𝒃𝒘. 𝒅 = 𝟒𝟐𝟎𝟎 (𝟏𝟎)(𝟐𝟐) = 𝟎, 𝟕𝟑 𝒄𝒎𝟐

A su vez, la norma considera que los requisitos de acero mínimo pueden obviarse si el
área a colocar como refuerzo a la tracción es un tercio mayor que el valor requerido por
el análisis (10.3.1.3 Miembros diseñados por Nivel de Diseño ND1). Por lo tanto:

𝟒𝑨𝒔
= 𝟎, 𝟕𝟓𝟓 𝒄𝒎𝟐
𝟑

Para este caso esta recomendación de la norma no es viable ya que supera el Amín.

Por lo tanto para el tramo medio FG, As = 𝟎, 𝟕𝟑 𝐜𝐦𝟐

Se especifica 2 Ø 3/8” (1,43 cm2.) por

nervio. Por ser M+ el refuerzo debe
colocarse en la parte inferior de la
sección que es la zona a tracción,
centrado en el nervio.
 Prep. Jesus Lacruz

Verificación por Corte

El chequeo de los macizados por corte se hace cada cara de todos los apoyos.
En el apoyo G, En el lado derecho se tiene el valor más desfavorable V = 907,96
Kgf. Se obtiene el corte mayorado Vu = 1,28 x 907,96 = 1162,19 Kgf. El corte
resistente de la sección es:

Vn = 1,10 x Ø x Vc = (1,10)(0,75)(0,53)√250(10)(22) = 1520,98 𝑘𝑔𝑓

El corte resistente es mayor que el corte actuante mayorado:

1.520,98 Kgf > 1.162,19 Kgf

Lo que significa que la losa no requiere macizado por cálculo. Se especifica el

Macizado mínimo de 10 cm. El mismo macizado se especifica para las demás
Secciones, por tener valores de corte menores.
Refuerzo por retracción y Temperatura:

As ret = 0,0018x100x5 = 0,90 cm2.

Smax = (5h ó 45cm)

El valor más desfavorable (el menor) es: 5h = 5 x 5 = 25 cm.

Por lo cual se especifica: 1 Ø 3/8” @ 25 cm.

Se coloca en el sentido perpendicular al refuerzo principal. Este refuerzo se puede

sustituir por malla electro soldada, que proporciona refuerzo en los dos sentidos.

Para finalizar, esquemáticamente se muestra la colocación del resto del refuerzo

principal que se obtuvieron con ayuda de hojas de cálculo usando el mismo
procedimiento descrito para las distintas regiones de la losa:
 Prep. Jesus Lacruz

Longitud de transferencia y anclaje

Una vez definido el acero de refuerzo requerido en cada sección de la losa se procede a
estimar la longitud necesaria de cada una de las mismas, esas longitudes están
directamente relacionadas a las longitudes de anclaje y transferencia. Sabiendo que la
longitud de transferencia es la longitud necesaria
para que el acero le transfiera sus tensiones al
concreto de una manera optima. A su vez las
barras deben ser ancladas para garantizar un buen
comportamiento estructural, en cuanto a la
seguridad de prevenir la falla por adherencia.
Esto se logra mediante dispositivos de anclaje
conocidos como ganchos estándar, para estos
casos utilizaremos el gancho estándar de 90°.
Comenzando por el diseño del refuerzo por M- en los apoyos extremos F y H, iguales
Entre si, se tiene:

Debido a que se utilizó un valor de

momento normativo para el diseño del
refuerzo del apoyo extremo, se desconoce
el diagrama real de momento en la zona del
mismo, por lo cual se utiliza el valor
empírico L/4 para dimensionar la cabilla en
ese apoyo.

𝐿 335
𝐿ℎ𝑜𝑟 = = = 83,75 𝑐𝑚
4 4

Se dimensiona el segmento vertical del gancho estándar de 90° utilizando el valor 16Ø
y para diámetro 3/8”:
𝐿𝑣𝑒𝑟 = 16(0,9525) = 15,24 𝑐𝑚

La longitud de transferencia horizontal, ldh; se calcula a partir de la expresión (12-8) de

la FONDONORMA 1753-2006:

4200𝑥1𝑥1𝑥1
𝐿𝑑ℎ = 0,075𝑥 𝑥0,9525 = 18,98 𝑐𝑚
√250
Ldhmin:

8Ø= 8(0,9525) = 7,62 cm

15cm

Se toma Ldh = 18,98 cm

𝐿𝑑ℎ 𝑝𝑟𝑜𝑝𝑜𝑟𝑐𝑖𝑜𝑛𝑎𝑑𝑜 = 𝐵𝑣𝑖𝑔𝑎 − 3 = 30 − 3 = 27 𝑐𝑚

Comparando el valor calculado (requerido) con la longitud de anclaje proporcionada:

ldh proporcionada ≥ ldh calculada OK
Longitud total de las barras = Lvert + Lhor = 98,99 cm ≈ 1 m
 Prep. Jesus Lacruz

Para el Apoyo G se coloca todo el refuerzo igual, prolongándose más allá del Punto de
Inflexión (PI). La distancia de terminación de las barras será la mayor de d, 12Ø ó ln/16
más allá del PI, para garantizar su correcto anclaje. En base a su diagrama de corte y
momento:

F H

PI PI
F H

Para el Tramo FG:

Ecuacion de cortes: 𝐕 = 𝟓𝟕𝟐, 𝟎𝟕 − 𝟒𝟒𝟏, 𝟖𝟎𝐗

𝑿𝟐
Ecuacion de Momentos: 𝑴 = 𝟓𝟕𝟐, 𝟎𝟕𝑿 − 𝟒𝟒𝟏, 𝟖𝟎 𝟐

Para M=0

X1=2,59 m
X2=0 m

Para el Tramo GH:

Ecuación de cortes: 𝐕 = 𝟖𝟔𝟔, 𝟐𝟖 − 𝟒𝟒𝟏, 𝟖𝟎𝐗

𝑿𝟐
Ecuación de Momentos: 𝑴 = −𝟓𝟔𝟐, 𝟔𝟏 + 𝟖𝟔𝟔, 𝟐𝟖𝑿 − 𝟒𝟒𝟏, 𝟖𝟎 𝟐

Para M=0

X1=0,82 m
X2=0 m 0,76 0,82

d = 22 cm.
12Ø = 12 x 0,9525 = 11,43 cm.
Ln/16 = 305/16 = 19,0625 cm.

Se toma el mayor de los 3

valores obtenidos.
La = 0,22 m.

Longitud total de las barras = 2,02 m
