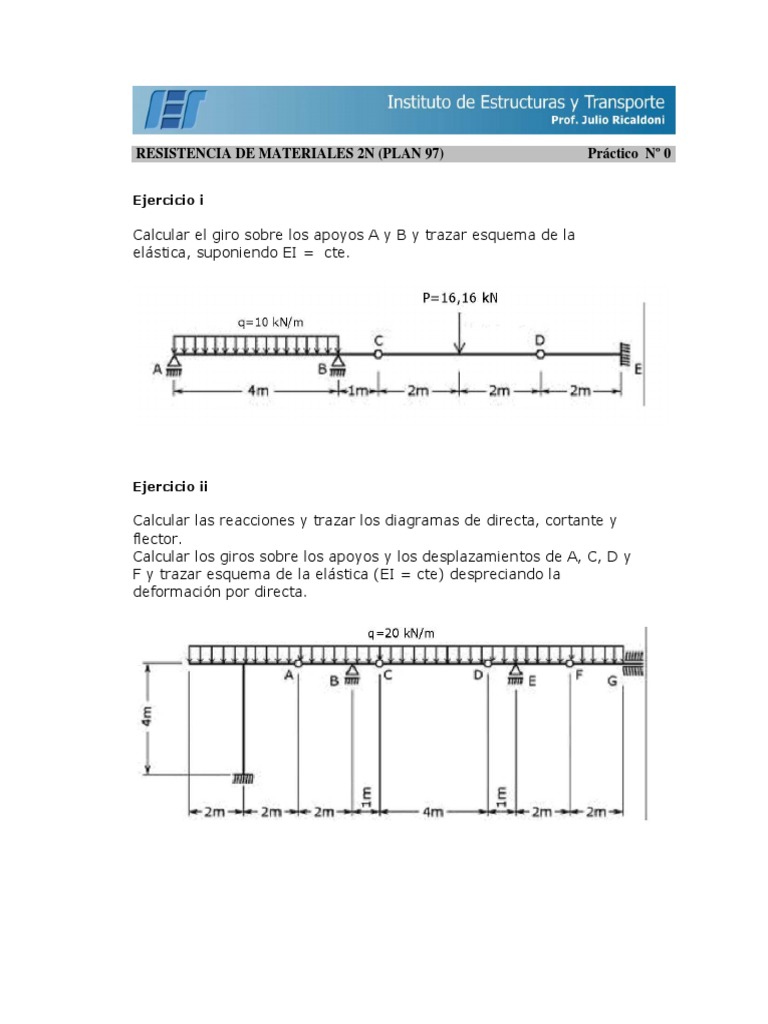

RESISTENCIA DE MATERIALES 2N (PLAN 97) Práctico Nº 0

Ejercicio i

Calcular el giro sobre los apoyos A y B y trazar esquema de la

elástica, suponiendo EI = cte.

Ejercicio ii

Calcular las reacciones y trazar los diagramas de directa, cortante y

flector.
Calcular los giros sobre los apoyos y los desplazamientos de A, C, D y
F y trazar esquema de la elástica (EI = cte) despreciando la
deformación por directa.
FACULTAD DE INGENIERÍA

RESISTENCIA DE MATERIALES 2N (PLAN 97) Práctico Nº 1

EJERCICIO 1

Resolver aplicando Slope Deflection, calcular las creaciones y trazar diagramas de

solicitación (EI = cte).
a) b) c) d)

EJERCICIO 2

Resolver aplicando Slope Deflection,

calcular las reacciones y trazar
diagramas de solicitación (EI = cte).

EJERCICIO 3

Resolver aplicando Slope

Deflection, calcular las reacciones,
trazar diagramas de solicitación (EI
= cte) y dimensionar en PNI (σadm
= 140 MPa).

EJERCICIO 4

Resolver aplicando Slope

Deflection, calcular las
reacciones y trazar
diagramas de solicitación
(EI = cte).

EJERCICIO 5

Resolver aplicando la Ecuación de Tres Momentos,

calcular las reac ciones y trazar diagramas de
solicitación (EI = cte). Dimensionar en 2 PNC
apareados con σadm = 140 MPa.
FACULTAD DE INGENIERÍA

RESISTENCIA DE MATERIALES 2N (PLAN 97) Práctico Nº 2

EJERCICIO 1

La figura muestra la sección transversal de una cañería que trasporta un fluido a

presión p.

a) Calcular a y b en función de L (L=2.(a+b)) para

que los momentos flectores en los nudos sean
mínimos en módulo. Trazar diagramas de
solicitaciones correspondientes.
b) Calcular a y b en función de L (L=2.(a+b)) para
que los giros en los nudos sean máximos en
módulo. Trazar diagramas de solicitaciones
correspondientes.

EJERCICIO 2

La viga AB, de E=cte, tiene un tramo con sección de

inercia I0 y otro con sección de inercia 2I0, tal como
indica la figura. En su punto medio recibe otra viga, la
cual le trasmite una descarga Q. Resolver y comparar
con el caso de I=cte=I0 en toda la viga.

EJERCICIO 3

Debido a descensos y giros en cimentaciones, los apoyos de las vigas de un edificio han
sufrido desplazamientos impuestos. Resolver los siguientes casos (EI=cte):

EJERCICIO 4

Sea la viga de la figura con apoyo elástico en B.

Determinar la constante k del resorte para que los
momentos extremos positivos y negativos sean
iguales en valor absoluto. Trazar los diagramas de
solicitación, calcular el desplazamiento de B y
trazar esquema de la elástica.
Datos: sección 1 PNI 22, L=4m, p=10kN/m y E=2,1x108 kPa.
EJERCICIO 5

Los apoyos de cierta viga de una estructura

se modelan como resortes de igual
constante k=αEI/L3.

a) Calcular las fuerzas sobre los tres resortes en función de p, L y α, sabiendo que
EI=cte.
b) Determinar el intervalo de valores de α para el cual no existen momentos
flectores negativos en la viga.
c) Determinar el valor de α para el cual los momentos flectores extremos positivos
son iguales en módulo al momento extremo negativo.
FACULTAD DE INGENIERÍA

RESISTENCIA DE MATERIALES IIN (PLAN 97) Práctico Nº 3

EJERCICIO 1

La pieza de la figura soporta las cargas P = 30 kN

indicadas. Calcular la distribución de tensiones en la
sección x-x.

EJERCICIO 2

a) En la sección anular de la figura, determinar el valor del

radio interior r en función del radio exterior R para que,
bajo la acción de la fuerza de compresión P indicada, la
línea neutra sea la recta x = -R/3.
b) En esas condiciones y para R = 5cm, calcular el valor de
P para el cual σmáx trac = 30 MPa

EJERCICIO 3

Sobre la sección de la figura se aplican las cargas P y Q de

compresión.
a) Determinar los valores que deben tener los coeficientes
α y β, tal que α.P < Q < β.P, para que toda la sección
esté comprimida.
b) Para Q = α.P, determinar Padm si a = 20cm y σadm =
6MPa.
EJERCICIO 4

Si σadm = 125 MPa, dimensionar en PNI el

travesaño BC del guinche de la figura.

EJERCICIO 5

Una barra recta, formada por un perfil normalizado L

100x100x10 (ver tablas de perfiles), de 3m de longitud,
está empotrada en uno de sus extremos y está sometida
a su peso propio.

Determinar las máximas tensiones normales de tracción y

de compresión que se producen en la pieza.

Tomar g = 10 m/s2

EJERCICIO 6

a) Determinar la línea neutra para la sección del PNC30 de la

figura, cuando se aplica únicamente la fuerza F1.
b) Manteniendo aplicada F1 (de valor constante), de aplica F2 de
intensidad variable. Demostrar que existe un punto en el plano
de la sección sobre el cual pivotea la línea neutra al variar el
valor de F2. Determinar su ubicación.
c) Si F1 = F2 = 100kN (de compresión), calcular las tensiones
máximas y mínimas en la sección.
FACULTAD DE INGENIERÍA

RESISTENCIA DE MATERIALES IIN (PLAN 97) Práctico Nº 4

g =10m/s2

EJERCICIO 1

El mástil de las figuras 1a y 1b,

construido en hormigón (γ=2,5 t/m3),
está empotrado en su base y soporta
en su extremo libre una fuerza
horizontal F. Su sección transversal es
constante (se indica en la Figura 2).

a) Hallar el núcleo central de la

sección.
b) Si la dirección de F es paralela a
una de las caras de la sección
transversal (Fig.1a), determinar su
valor admisible para que no existan tensiones de tracción en el empotramiento.
Trazar el diagrama de distribución de tensiones.
c) Si la dirección de F es paralela a una de las diagonales de la sección transversal
(Fig.1b), determinar su valor admisible para que no existan tensiones de
tracción en el empotramiento. Trazar el diagrama de distribución de tensiones.
d) Si la dirección de F es paralela a una de las caras de la sección transversal (Fig.
1a), determinar su valor de modo que σtrac máx = -1/4. σcompr máx. Trazar el
diagrama de distribución de tensiones.

EJERCICIO 2

Dado un pilar de sección tubular de radio externo R y

radio interno r = αR, se pide:

a) Determinar α para que el perímetro interior sea el

contorno del núcleo central de la sección.

b) Si se aplica una directa de compresión P que varía

de ubicación entre A y B, y el material es tal que
σadm,trac = 90 MPa y σadm,comp = 400 MPa, calcular
Padm para R = 5cm y el α determinado en a).
EJERCICIO 3

Sobre la sección de la figura se aplican las cargas P

y Q de igual valor y signo; el punto de aplicación de
P es fijo y coincide con G, mientras que el de Q se
desplaza sobre el perímetro de la sección.
a) Determinar el núcleo central de la sección.
b) Demostrar si existen o no posiciones de Q para
la cual las tensiones en la sección son todas de
igual signo.
c) Si Q = α.P se aplica en A, determinar el máximo
valor que puede tomar α para que el punto de
aplicación de la resultante de las fuerzas esté
dentro del núcleo central.

EJERCICIO 4

La zapata de la figura trasmite al terreno la descarga vertical de un

pilar, siendo ésta P = 40kN.
Calcular el lado menor (b) de la zapata, si σterreno = 0,15 MPa
para las siguientes excentricidades:
a) e= 0
b) e = 0,25 m
c) e = 0,50 m

EJERCICIO 5

La zapata de la figura recibe la descarga centrada

de un pilar, el cual le trasmite una directa de
compresión N=32kN y un momento M=7kNm
según la dirección de mayor inercia. Determinar
la máxima tensión en el terreno.

EJERCICIO 6

La zapata de la figura trasmite al terreno una fuerza

vertical P cuyo punto de aplicación es el indicado.
Calcular Padm si σterreno = 0,6 MPa.
FACULTAD DE INGENIERÍA

RESISTENCIA DE MATERIALES IIN (PLAN 97) Práctico Nº 5

g=10 m/s2

EJERCICIO 1

En la estructura reticulada de la
figura (E = 210 GPa) todas las
barras están construidas con
2PNC10.
Calcular las reacciones, los
esfuerzos en todas las barras y el
desplazamiento del nudo D.

EJERCICIO 2

En la estructura reticulada de la figura todas

las barras tienen la misma sección y son del
mismo material.
a) Calcular las reacciones y los esfuerzos en
todas las barras.
2
b) Si L = 1m, Ω = 4cm y E = 210 GPa,
calcular el desplazamiento del nudo F.

EJERCICIO 3

El reticulado de la figura (EΩ=cte, α=cte)

sufre un aumento de temperatura ∆te en
las barras AC y BC y otro ∆ti en las barras
AD y BD (∆tCD =0).
Calcular los esfuerzos en todas las barras
en función de ∆te, ∆ti y α.
EJERCICIO 4

En la estructura reticulada de la figura

todas las barras tienen la misma
sección y el mismo material.

a) Calcular las reacciones y los

esfuerzos en todas las barras (en
función de P).
b) Si P=10kN, E=210 GPa y
Ω=1cm2, calcular el desplazamiento
vertical de los nudos B y C.
FACULTAD DE INGENIERÍA

RESISTENCIA DE MATERIALES IIN (PLAN 97) Práctico Nº 6

EJERCICIO 1

a) Calcular las reacciones y trazar diagramas

de directa, cortante y momento flector
(EI=cte, ΩCD = ∞).
b) Calcular el desplazamiento vertical de C y
los desplazamientos horizontales de C y D.

EJERCICIO 2

El pórtico de la figura está construido con

1PNI24 (E = 210 GPa).

a) Determinar el valor de P para el cual las

reacciones en A y B son verticales.

b) Para ese valor de P, calcular el descenso

de la sección M y los giros en las secciones
C y D.

EJERCICIO 3

Sea la estructura de la figura, con EI=cte, se pide:

a) Resolver y trazar diagramas de solicitaciones
correspondientes.
b) Sabiendo que todas las barras son de acero (E =
210 GPa), de sección tubular de diámetro
exterior φ = 125mm y espesor t = 5mm , hallar el
giro de los puntos C, D, E y F, para P=10kN.
EJERCICIO 4

Para el marco de la figura, de E=cte:

a) Calcular reacciones y trazar diagramas de directa,
cortante y momento flector.
b) Estudiar el caso particular en que H = L.

EJERCICIO 5

Para el aro de la figura, autoequilibrado, de EI=cte:

a) Determinar grados de hiperestaticidad de la
estructura.
b) Plantear la superposición de estados isostáticos
que permite resolver el problema mediante
método de las fuerzas, aplicando condiciones de
simetría.
c) Resolver las incógnitas y trazar diagramas de
directa, cortante y momento flector.
EJERCICIO 6

La estructura de la figura recibe la descarga

distribuida de un entrepiso sobre el travesaño
BC. El marco ABCD consiste en 2PNC20
apareados (][), mientras que el tensor AD se
compone de 2φ16 mm (4 cm2). Se pide:
a) Hallar los valores de α que hacen que el
momento negativo máximo del
travesaño BC sea igual en valor
absoluto al máximo momento positivo.
b) Para el mayor valor de α, trazar
diagramas de directa, cortante y
momento flector.

EJERCICIO 7

La figura muestra una viga atensorada.

La viga DAEBF consiste en una
escuadría de madera (b=20cm,
h=60cm), y el tensor ACB en una barra
redonda de acero (E=210 GPa) de
φ=16mm. El puntal CE se considera
infinitamente rígido.
a) Hallar a para que los tensores estén sometidos a una tensión de 140 MPa, si
Emadera / Eacero = 1/30.
b) Para ese valor de a, calcular la máxima tensión normal en la viga.
FACULTAD DE INGENIERÍA

RESISTENCIA DE MATERIALES 2N (PLAN 97) Práctico Nº 7

g=10m/s2

EJERCICIO 1

La estructura de la figura se
construye con caños de acero
(σadm=140 MPa) de φext=4cm y
t=1cm.
Determinar padm según Von Mises y
trazar diagramas de solicitación para
ese valor de p.

EJERCICIO 2

La estructura de la figura se construye con

una barra de acero (σfl=350 MPa, ν=0,3)
de sección circular maciza de diámetro φ.
a) Trazar los diagramas de solicitación.
b) Si a=3m y φ=105mm, determinar
Padm según Von Mises con un
coeficiente de seguridad η=2,5.

EJERCICIO 3

Las barras de la estructura de la figura se

construyen con sección circular, con
E .I = 1,3
G.J .
a) Resolver la estructura y trazar
diagramas de cortante y momentos.
b) La sección circular tiene diámetro
φ=5cm. Hallar qadm según el criterio
de Von Mises, si σadm=140 MPa y
L=1m. Considerar despreciables las
tensiones producidas por cortante.
EJERCICIO 4

La estructura planoespacial de la figura se

constituye con una sección circular maciza
constante de acero. Trazar diagramas de
momento flector, momento torsor y
cortante.

EJERCICIO 5

En la estructura de la figura las

cuatro barras de acero (ν = 0,3)
de sección cuadrada maciza de
lado a forman un cuadrado plano
de lado L.
Trazar los diagramas de
solicitación.

EJERCICIO 6

Las dos barras de la estructura de la figura

son de acero (ν=0,3) y tienen sección
tubular rectangular de b=40mm,
h=100mm y t=3mm.
Determinar el ángulo α para el cual el
momento torsor en las barras es máximo.
FACULTAD DE INGENIERÍA

RESISTENCIA DE MATERIALES II-N Práctico Nº 8

Para las siguientes estructuras:

1- Identificar grado de hiperestaticidad.
2- Identificar la mínima cantidad de incógnitas a hallar para resolver la
estructura mediante el método de Slope Deflection.
3- Encontrar las ecuaciones que permiten resolver dichas incógnitas.
4- Calcular reacciones y trazar diagramas de solicitación.

g=10m/s2

EJERCICIO 1

La estructura de acero de la figura (E=210 GPa) está compuesta por una viga
(ABC) y un pilar (BD) cuyas secciones son 1PNI28 y 1PNI22 respectivamente.

EJERCICIO 2

La estructura de acero (E=210 GPa) se

compone de una viga (ABC), dos pilares
(AD y BE) y un tensor (BD), cuya sección
es 1PNI18.
EJERCICIO 3

En la estructura de hormigón de la figura (E=25 GPa) los pilares son de 20x30 cm

mientras que la viga es de 15x40 cm.

EJERCICIO 4

En la estructura de acero de la
figura (E=210 GPa), las barras
BD, CF y DE están conformadas
por 2PNC24 soldados ([]),
mientras que la barra AB está
compuesta por 1PNI20.

EJERCICIO 5

En la estructura de hormigón de la figura (E=30 GPa) las secciones son

rectangulares de 12x30 cm.
FACULTAD DE INGENIERÍA

RESISTENCIA DE MATERIALES 2N (PLAN 97) Práctico Nº 9

EJERCICIO 1

a) Calcular padm para la viga de la Figura 1,

si está construida con una escuadría de
madera de 2”x4” (σ σadmmadera=8 MPa).
b) Si se atornilla una planchuela de las
dimensiones indicadas en la Figura 2,
hallar el valor admisible de la carga Q que
actúa simultáneamente con la carga
distribuida determinada en la parte a), si
σadmacero = 140 MPa, Emadera = 10,5 GPa,
Eacero = 210 GPa (suponiendo que los
tornillos utilizados son capaces de
trasmitir el esfuerzo rasante en el plano
de la unión de los materiales).

EJERCICIO 2

La viga compuesta de la figura se construye con un

macizo de hormigón de las dimensiones indicadas
(Ehormigón = 17,6 GPa) unido a un perfil PNI 20
(Eacero = 210 GPa).
a) Determinar el espesor e del macizo de hormigón para
que éste esté totalmente comprimido y el perfil
metálico esté totalmente traccionado.
b) Trazar el diagrama de tensiones normales para la
sección central de la viga.
c) Si la unión se realiza mediante conectores adecuados
que soportan cada uno 16 kN, determinar su
separación longitudinal.

EJERCICIO 3
Dada la sección de una viga compuesta de la figura, con
σadm = 140 MPa, determinar el Vadm y el Madm
despreciando la colaboración de los angulares en la flexión,
si los remaches (tanto los del remachado de ala como del
de alma) son capaces de trasmitir cada uno una fuerza
máxima de 36 kN y están dispuestos con una separación
longitudinal de 20 cm.
¿Es razonable depreciar la colaboración a flexión de los
angulares?
EJERCICIO 4

Dada la sección de viga de la figura, compuesta por un PNC 30 y una escuadría de madera
de 27cmx45cm de sección neta, y solicitada con M=-37,5 kNm y V=25 kN:

a) Verificar que las tensiones normales son admisibles.

b) Se propone realizar la unión entre los elementos a través de
tornillos de acero de diámetro 12mm (ver figura). Calcular
la máxima separación admisible que podrá existir entre los
tornillos.
c) Para la separación hallada en b), ¿cuál deberá ser la mínima
tensión admisible de aplastamiento de la madera?

E acero = 210 GPa , E madera = 10 GPa

σ adm,acero = 140MPa , σ adm,madera = 8MPa , τ adm,acero = 70MPa

EJERCICIO 5

Con una barra cuya sección heterogénea es la de la Figura 1 (E2/E1=5) se construye la

ménsula de la Figura 2, la cual está sometida al sistema de cargas indicado.
a) Calcular Padm si σadm 1 = 6 MPa y σadm 2 = 9 MPa.
b) Las uniones entre las dos piezas de los distintos materiales se realizan mediante los
conectores indicados en la Figura 3, compuestos por chapas laterales y bulones
pasantes, ambos de acero. Para el valor de P hallado en a), calcular la máxima
distancia s entre los ejes de los conectores, si φbulones = 8mm, τadmacero = 70 MPa y
σaplast = 6 MPa (no se verificarán las chapas laterales).
EJERCICIO 6

Sea la viga de la figura en la cual la carga puede variar de posición, 0 ≤ a ≤ 3m .

La sección de la viga está compuesta por dos maderas distintas, unidas con angulares fijados
con tornillos a una distancia s constante en toda la viga.

1) Hallar Padm dimensionando a flexión en la posición más

desfavorable.
2) Hallar s para Padm colocada en el punto más
desfavorable.

NOTA: Los angulares son discontinuos, no contribuyen a la

resistencia. Se supondrá que los angulares y los tornillos
resisten las solicitaciones y no es necesario verificarlos.

b = 15 cm, h = 19 cm, e = 2 cm, φ = 2cm

E1 = 30 GPa E 2 = 20 GPa
σ adm1 = 12MPa σ adm 2 = 8,0 MPa
σ apl1 = 15MPa σ apl 2 = 10 MPa
FACULTAD DE INGENIERÍA

RESISTENCIA DE MATERIALES 2N (PLAN 97) Práctico Nº 10

Nota: Salvo aclaración contraria, se considerará que las piezas pueden pandear en torno a cualquiera de
sus direcciones principales.

EJERCICIO 1

Hallar los coeficientes β tal que la luz de pandeo es  p = β ⋅ L para las siguientes condiciones
de borde:
a) b) c)

Sugerencia: para a) y c), plantear el origen de coordenadas en el extremo superior del pilar.

EJERCICIO 2

Dada la barra de la figura, construida

con un PNI 30, determinar Padm
mediante el método ω si σadm=140MPa
y L=2m.

EJERCICIO 3

Dimensionar la barra de la figura en

sección cuadrada de madera,
sabiendo que σadm=10 Mpa. Utilizar el
método ω y las tablas de escuadrías de
madera.

EJERCICIO 4

Dada la barra de la estructura,

construida con un PNI14
(σadm=140MPa), hallar Padm,
utilizando el método ω para
los siguientes dos casos:

.
EJERCICIO 5

Sean P1=500 kN y P2=120 kN. Dimensionar en PNIP (alas anchas) utilizando el método ω;
σadm=140 MPa.
Analizar dos casos:

EJERCICIO 6

Una columna soldada de 8m de luz tiene la sección de la 2cm

figura.
a) Hallar x tal que el radio de giro de la sección según sus
dos ejes sea el mismo, es decir que la sección trabaje PNI20
de forma óptima.
b) ¿Cuál es la carga de compresión admisible centrada,
según el método ω, si el esquema estructural de la x
columna es el de una ménsula? 35cm

EJERCICIO 7

La barra horizontal de la figura está soportada por

dos columnas. Cada columna está articulada en su
parte superior a la barra horizontal, mientras que
el apoyo inferior de la columna izquierda es un
empotramiento y el de la derecha es un apoyo fijo.
Ambas columnas son barras de acero E=200 GPa
de sección transversal cuadrada con un ancho
de 15mm.

a) Si a= 0.4m, ¿Cuál es el valor crítico de la carga

Q?
b) Si a varía entre 0 y 1m. ¿Cuál es el valor
máximo de Qcrítico, y cuál es el valor
correspondiente de a?

NOTA: Estudiar la inestabilidad sólo en el plano del

dibujo.
EJERCICIO 8 P

Una columna rectangular, con dimensiones de sección A

transversal b y h, está articulada en los extremos A y C,
como se indica en la figura.

La columna está restringida en el plano de la figura en la L/2 Sección

mitad de su altura, pero puede deformarse libremente
en el plano perpendicular al de la figura.
b

Determinar la relación h/b tal que la carga crítica sea la B h

misma para el pandeo en los dos planos principales de
la columna.

Sugerencia: Analizar el problema a partir de los posibles

b L/2
modos de pandeo obtenidos en un pilar biarticulado.

EJERCICIO 9

Se tiene la columna de la figura, cuya luz de pandeo en el plano del P

resorte es  p = 1,56 ⋅ L , mientras que en el plano perpendicular se
encuentra en ménsula (libre en su extremo superior). Se pretende que B
la pieza sea capaz de soportar una carga P =200 kN con una altura R
L = 3m. x
a) Dimensionar dicha pieza con un perfil laminado PNI utilizando L
el método ω .
b) Dimensionarla utilizando perfiles laminados PNIP con el mismo
método. A
c) Dimensionarla utilizando una escuadría cuadrada de y

quebracho, el cual tiene una tensión admisible

σ Adm Comp // = 12MPa (compresión paralela a las fibras).
