Lab Geometria - 03

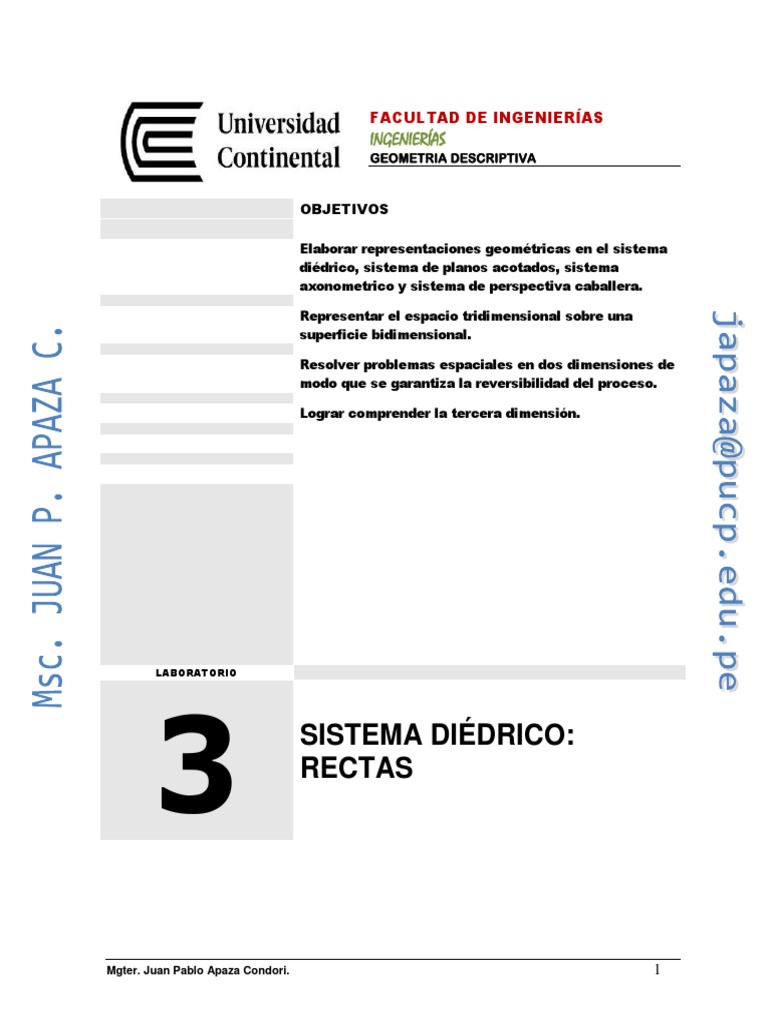

FACULTAD DE INGENIERÍAS
INGENIERÍAS
GEOMETRIA DESCRIPTIVA
OBJETIVOS
Elaborar representaciones geométricas en el sistema

diédrico, sistema de planos acotados, sistema
axonometrico y sistema de perspectiva caballera.
Representar el espacio tridimensional sobre una

superficie bidimensional.
Resolver problemas espaciales en dos dimensiones de

modo que se garantiza la reversibilidad del proceso.
Lograr comprender la tercera dimensión.
LABORATORIO
3
SISTEMA DIÉDRICO:
RECTAS
Mgter. Juan Pablo Apaza Condori. 1

TEMAS
Homologación y afinidad.
Vistas.
Puntos y rectas.
Planos.
Paralelas y perpendiculares.
Intersecciones.
Distancias y giros.
Abatimiento.
Ángulos.
Curvas y superficies.
MARCO TEÓRICO

ACTIVIDADES
Desarrollar y analizar la solución de los siguientes ejemplos.
EJEMPLO 1
Determine la vista vertical del punto “O” sabiendo que pertenece a la recta AB en AutoCAD.

SOLUCIÓN
1 Dibujar

2 Habilitar capa proyecciones y dibujar
3 Usando comando línea

4 Habilitar capa solución y usar línea
5 Usando comando línea

6 Habilitar capa proyección y proyectar el punto O
7 Usando línea tamaño 4 y verificar la distancia 4.7143

8 Habilitar capa solución y dibujar línea 4.7143 y luego circulo de radio 0.125
9 Linea 4.7143

10 Circulo radio 0.125
11 Completar el plano de VERTICAL

EJEMPLO 2
Determine la vista horizontal del punto “X” sabiendo que pertenece a MN en AutoCAD.

SOLUCIÓN
1 Dibujar

2 Habilitar la capa proyecciones y proyectar

3 Habilitar capa solución y dibujar
4 Usando Línea

5 Habilitar capa proyecciones y proyectar X’’
6 Usando línea de distancia 4 igual al plano VERTICAL X’’.

7 Agregar etiquetas

8 Habilitar capa solución y dibujar circulo radio 0.125

EJEMPLO 3
Completar la vista vertical del segmento MN sabiendo que corta a la recta AB en AutoCAD.
SOLUCIÓN
1 Dibujar

2 Habilitar capa proyecciones y dibujar con línea.

3 Habilitar capa solución y dibujar con linea y agregar etiquetas

EJEMPLO 4
Completar la vista horizontal del segmento PQ sabiendo que corta a XY en AutoCAD.
SOLUCIÓN
1 Dibujar

2 Habilitar capa proyecciones y proyectar

3 Habilitar capa soluciones y dibujar con linea

4 Habilitar capa proyecciones y proyectar

5 Habilitar capa soluciones y dibujar

6 Habilitar capa proyecciones y proyectar QF
8 La intersección está a 4.29 en el plano de perfil

9 Habilitar capa solución
10 Dibujar circulo de radio 0.125

EJEMPLO 5
Aplicando cambios de plano. Determine la verdadera magnitud, la pendiente y la vista de punta de la

recta en AutoCAD.
SOLUCIÓN
1 Dibujar

2 La VM debe hallara en el plano H. Habilitar la capa 0 y agregar el plano paralelo 1
3 Cambio de plano. Agregar línea paralela

4 Cambio de plano. Agregar nombre de planos

5 Habilitar capa de proyecciones y proyectar.
6 Habilitar Perpendicular en referencia a objetos

7 Dibujar líneas de 3 y 6. Utilizar referencia a objetos extensión

8 Habilitar capa Solución y dibujar la VM.

9 Vista punta. Agregar plano perpendicular.

10 Vista de punta

EJEMPLO 6
Aplicando cambios de plano. Determine la verdadera magnitud, la pendiente y la vista de punta de la

recta de la recta en AutoCAD.
SOLUCIÓN
1 Dibujar


4 Cambio de plano. Agregar nombre de planos


7 Dibujar líneas de 2 y 6. Utilizar referencia a objetos extensión


9 Agregar la pendiente
10 Adicionar plano perpendicular.

11 Vista de punta.

EJEMPLO 7
Trazar por el punto O una recta con una orientación de N30ªO.
SOLUCIÓN
1 El segmento de recta tienen una orientación de N30ºO

EJEMPLO 8
Completar la vista vertical de la recta AB sabiendo que su pendiente es 30ª negativa.
SOLUCIÓN
1 Dibujar.

2 Cambio de plano. Hallar la verdadera magnitud que tienen longitud 3 y pendiente 45.

5 La verdadera magnitud.

6 La pendiente es 30º negativa. El punto B debe estar debajo del punto A.

8 Hallamos B’’.

EJEMPLO 9
Trazar por el punto O un segmento de 3 unidades de longitud, con una pendiente de 45º positiva y con
una orientación de N30ªO.
SOLUCIÓN
1 El segmento de recta tienen una orientación de N30ºO

2 Cambio de plano. Hallar la verdadera magnitud que tienen longitud 3 y pendiente 45.

5 La verdadera magnitud es 3. Pendiente positiva de 45ª. P1’’ debe estar encima de O1’’.


7 Hallar el punto P’
8 Hallar P’’.

EJEMPLO 10
Hallar las proyecciones de la recta R según sus trazas en AutoCAD. Identificar los cuadrantes del
sistema diédrico.

SOLUCIÓN
1 Dibujar
2 Habilitar capa solución.

3 Hallar cuadrantes.
4 Primer cuadrante. Los puntos de la recta pertenecen al primer cuadrante. Línea solida porque el
primer cuadrante es visible.

5 Segundo cuadrante. Cualquier punto de la recta pertenece al segundo cuadrante.
4 Línea sólida en el primer cuadrante y línea oculta en los demás cuadrantes. Habilitar paralela y
alargar recta.

5 Modificar tipo de línea y escala de línea.
6 Tomar un punto cualquiera como Y’-Y’’ para demostrar que pertence al segundo cuadrante.

7 Alargar las líneas

8 Tomar un punto cualquiera como Y’-Y’’ para demostrar que pertenece al cuarto cuadrante.
9 Sistema Diédrico. Capa proyecciones.

10 Capa solución

11 Alargar recta a los demás cuadrantes. Verificar cuadrantes.

EJEMPLO 11
sistema diédrico.

SOLUCIÓN
1 Dibujar



4 Seleccionar un punto cualquiera para demostrar que las rectas están en segundo cuadrante.

5 Alargar las lineas.
6 Primer cuadrante. Los puntos de la recta pertenecen al primer cuadrante. Línea solida porque el
primer cuadrante es visible.

5 Seleccionar un punto cualquier y demostrar que están en el primer cuadrante.
6 Linea oculta en los demás cuadrantes. Habilitar paralela y alargar recta.

7 Seleccionar un punto cualquiera para demostrar que la recta pertenece al tercer cuadrante.


9 Sistema Diedrico. Capa proyecciones.
10 Capa solución

11 Alargar recta a los demás cuadrantes. Verificar cuadrantes.

EJEMPLO 12
Representar la recta en el sistema diédrico con proyección PRIMER ANGULO - DIN en AutoCAD.
SOLUCIÓN
1 Activar la capa planos y dibujar las rectas en los planos de proyección.

2 Activar capa proyecciones y proyectar los puntos.

EJEMPLO 13
Dada la recta en el sistema diédrico. Determinar los puntos del BISECTOR I (b1 y b1’) y BISECTOR II
(b2 y b2’) en AutoCAD.

SOLUCIÓN


3 Hallar el ángulo y luego ubicar un punto cualquiera en la vista V.
4 Habilitar proyecciones y proyectar.

5 Verificar ángulo

6 Habilitar capa planos. Plano bisector II hallar puntos b2 y b2’

EJEMPLO 14
Dada la recta HORIZONTAL en el sistema diédrico. Determinar los puntos del BISECTOR I (b1 y b1’)
y BISECTOR I (b2 y b2’) en AutoCAD.

SOLUCIÓN


3 Hallar los puntos del segundo plano bisector b2 y b2’.Activar capa planos.

4 Habilitar capa solución
5 Hallar los puntos del primer plano bisector b1 y b1’. La recta hb2 = hb1

6 Habilitar capa proyecciones.

EJEMPLO 15
Determine la vista horizontal del punto “X” sabiendo que pertenece a MN en AutoCAD.

SOLUCIÓN
1 Dibujar
2 Habilitar la capa proyecciones y proyectar

3 Habilitar capa solución y dibujar
4 Usando Línea

5 Habilitar capa proyecciones y proyectar X’’
6 Usando línea hallamos el punto X’’’.

7 Agregar etiquetas

8 Habilitar capa solución y dibujar circulo radio 0.125

EJEMPLO 16
sistema diédrico.

SOLUCIÓN
1 Dibujar



4 Linea oculta en los demás cuadrantes. Habilitar paralela y alargar recta.


EJEMPLO 17
Aplicando cambio de planos. Determine la verdadera magnitud y la pendiente de las rectas dadas en
AutoCAD.
SOLUCIÓN
1 Dibujar

3 Agregar línea paralela

4 Agregar nombre de planos


7 Dibujar lineas de 2 y 6. Utilizar referencia a objetos extensión


9 Agregar la pendiente

EJERCICIOS
