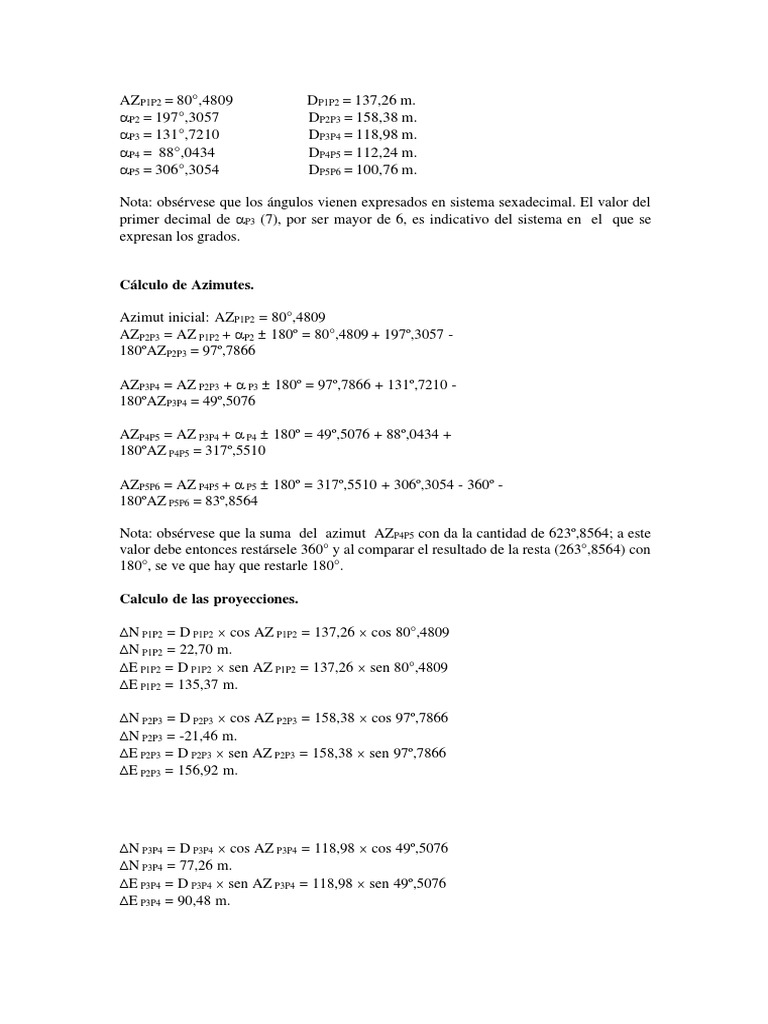

AZP1P2 = 80°,4809 DP1P2 = 137,26 m.

P2 = 197°,3057 DP2P3 = 158,38 m.


P3 = 131°,7210 DP3P4 = 118,98 m.
P4 = 88°,0434 DP4P5 = 112,24 m.
P5 = 306°,3054 DP5P6 = 100,76 m.

Nota: obsérvese que los ángulos vienen expresados en sistema sexadecimal. El valor del
primer decimal de P3 (7), por ser mayor de 6, es indicativo del sistema en el que se
expresan los grados.

Cálculo de Azimutes.

Azimut inicial: AZP1P2 = 80°,4809


AZP2P3 = AZ P1P2 + P2  180º = 80°,4809 + 197º,3057 -
180ºAZP2P3 = 97º,7866

AZP3P4 = AZ P2P3 +  P3  180º = 97º,7866 + 131º,7210 -


180ºAZP3P4 = 49º,5076

AZP4P5 = AZ P3P4 +  P4  180º = 49º,5076 + 88º,0434 +


180ºAZ P4P5 = 317º,5510

AZP5P6 = AZ P4P5 +  P5  180º = 317º,5510 + 306º,3054 - 360º -


180ºAZ P5P6 = 83º,8564

Nota: obsérvese que la suma del azimut AZP4P5 con da la cantidad de 623º,8564; a este
valor debe entonces restársele 360° y al comparar el resultado de la resta (263°,8564) con
180°, se ve que hay que restarle 180°.

Calculo de las proyecciones.

N P1P2 = D P1P2  cos AZ P1P2 = 137,26  cos 80°,4809


N P1P2 = 22,70 m.
E P1P2 = D P1P2  sen AZ P1P2 = 137,26  sen 80°,4809
E P1P2 = 135,37 m.

N P2P3 = D P2P3  cos AZ P2P3 = 158,38  cos 97º,7866


N P2P3 = -21,46 m.
E P2P3 = D P2P3  sen AZ P2P3 = 158,38  sen 97º,7866
E P2P3 = 156,92 m.

N P3P4 = D P3P4  cos AZ P3P4 = 118,98  cos 49º,5076


N P3P4 = 77,26 m.
E P3P4 = D P3P4  sen AZ P3P4 = 118,98  sen 49º,5076
E P3P4 = 90,48 m.
N P4P5 = D P4P5  cos AZ P4P5 = 112,24  cos 317º,5510
N P4P5 = 82,82 m.
E P4P5 = D P4P5  sen AZ P4P5 = 112,24  sen 317º,5510
E P4P5 = -75,75 m.

N P5P6 = D P5P6  cos AZ P5P6 = 100,76  cos 83º,8564


N P5P6 = 10,78 m.
E P5P6 = D P5P6  sen AZ P5P6 = 100,76  sen 83º,8564
E P5P6 = 100,18 m.

Calculo de las coordenadas de los puntos.

NP2 = N P1 + N P1P2 = 1.000 + 22,70 = 1.022,70


m. E P2 = E P1 + E P1P2 = 1.000 + 135,37 =
1.135,37 m.

N P3 = N P2 + N P2P3 = 1.022,70 + (– 21,46) = 1.001,24


m.E P3 = E P2 + E P2P3 = 1.135,37 + 158,38 = 1.292,29
m.

N P4 = N P3 + N P3P4 = 1.001,24 + 77,26 = 1.078,50


m.E P4 = E P3 + E P3P4 = 1.292,29 + 90,48 =
1.382,77 m.

NP5 = N P4 + N P4P5 = 1.078,50 + 82,82 = 1.161,32 m.


E P5 = E P4 + E P4P5 = 1.382,77 + (–75,75) = 1.307,02 m.

NP6 = N P5 + N P5P6 = 1.161,32 + 100,18 = 1.172,10


m.E P6 = E P5 + E P5P6 = 1.307,02 + 10,78 =
1.407,20 m.
