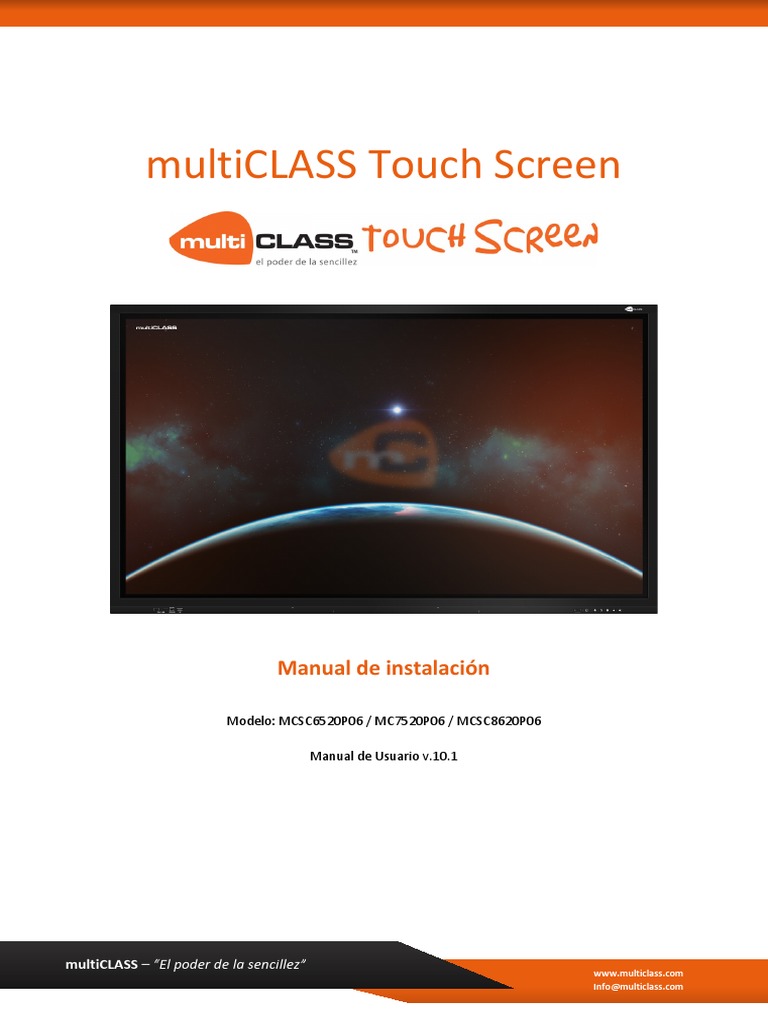

mcTouchScreen V10-Manual

multiCLASS Touch Screen
Manual de instalación
Modelo: MCSC6520P06 / MC7520P06 / MCSC8620P06
Manual de Usuario v.10.1
multiCLASS – “El poder de la sencillez”

www.multiclass.com
Info@multiclass.com
Contenido
Características ............................................................................................................................... 2
Partes incluidas en la caja y opcionales .................................................................................... 2
Advertencias y precauciones de seguridad ................................................................................... 3
Instalación y montaje .................................................................................................................... 5
Consejos y precauciones ........................................................................................................... 5
Pasos para la instalación del soporte........................................................................................ 6
Pantalla.......................................................................................................................................... 7
Botones frontales...................................................................................................................... 7
Encendido / Standby ................................................................................................................. 8
Conexiones................................................................................................................................ 8
Control Remoto....................................................................................................................... 10
Fuentes de vídeo ..................................................................................................................... 11
Ajustes de Imagen, Sonido y Configuración del menú ........................................................... 11
Sistema operativo Android.......................................................................................................... 13
Pantalla de Inicio ..................................................................................................................... 13
Software de pizarra ............................................................................................................ 13
Todas las aplicaciones ........................................................................................................ 16
Administrador de archivos ................................................................................................. 17
Barras de herramientas laterales............................................................................................ 18
Barra de herramientas inferior ............................................................................................... 21
Barra de herramientas flotante .............................................................................................. 23
Ajustes generales .................................................................................................................... 24
Cambiar fondo de pantalla ................................................................................................. 26
Cambiar hora ...................................................................................................................... 26
Conexión a dispositivos externos ................................................................................................ 27
Conexión a un dispositivo por cable ....................................................................................... 27
Diagrama de conexiones .................................................................................................... 27
Conexión a un dispositivo por WI-FI ....................................................................................... 28
Pasos para conectar un dispositivo .................................................................................... 29
Ficha técnica ................................................................................................................................ 31
Servicio postventa ....................................................................................................................... 32
Certificaciones ............................................................................................................................. 32
Certificado de Garantía ............................................................................................................... 33
Página 1
multiCLASS – “El poder de la sencillez” www.multiclass.com
Info@multiclass.com
Características
1. Sistema operativo Android integrado (ver versión en la ficha técnica) con un diseño de
interfaz de usuario único.
2. Posibilidad de descargar una amplia selección de aplicaciones.
3. Soporta funcionamiento con ratón y teclado con el puerto del USB.
4. Módulo Wi-Fi incluido, memoria de gran capacidad y buffer de gran capacidad, ejecuta
películas de 1080p HD y 4K UHD sin problemas.
5. Pantalla de alta calidad sin parpadeo, baja radiación, alto brillo, alto contraste, gran
ángulo de visión y tiempo de respuesta corto.
6. Procesamiento de imágenes entrelazadas y tecnología de compensación de movimiento
líder en la industria.
7. Puertos múltiples USB, soporta HD streaming.
8. Ultra fina y bordes ultra-estrechos.
Partes incluidas en la caja y opcionales
Listado de elementos incluidos en la caja
multiCLASS Touch Screen

Ítem Ítem Cantidad
1 Pantalla multiCLASS Touch Screen 1
2 Cable de alimentación 1
3 Cable USB 1
4 Cable HDMI 1
5 Control Remoto 1
6 Punteros 2
7 Soporte de pared 1
8 Manual de instrucciones 1
Accesorios Opcionales
Descripción Cantidad
Ordenador OPS (i5 / i7) Bajo pedido
Soporte regulable eléctrico móvil (Altura ajustable por control remoto) Bajo pedido
Soporte móvil (Altura fija) Bajo pedido
Mesa regulable eléctrico Bajo pedido
Soporte regulable eléctrico (fijo a pared) Bajo pedido
Nota: Contacte con su distribuidor multiCLASS para más información
Página 2
Info@multiclass.com
Advertencias y precauciones de
seguridad
Este producto ha tenido en cuenta los factores de seguridad personal en su diseño y ha sido
probado estrictamente antes de la entrega. Sin embargo, una instalación y uso incorrectos
pueden causar descargas eléctricas o incendios. Para garantizar un uso seguro, lea y entienda
las instrucciones de manejo y las placas de identificación y observe las siguientes precauciones
de seguridad cuidadosamente antes de usar el producto. Guarde este manual para futuras
consultas.
Puede causar
Puede causar accidentes Precaución lesiones personales
Advertencia
o materiales
Operaciones
 Acciones prohibidas  imperativas
En caso de:
• Interrupción de energía o voltaje inestable
Apague el producto
• Sonido u olor anormal
inmediatamente, desconecte
• Cable de alimentación de CA dañado el enchufe de la toma de
• Daños en el producto causados por caída o impacto corriente y póngase en
• Cualquier objeto o líquido que caiga dentro del contacto con el servicio
producto técnico autorizado.
En caso de fuga de gas inflamable, no conecte / desconecte la clavija de alimentación de este

producto ni ningún otro aparato eléctrico, sino que cierre la válvula que gotea y abra las puertas
y ventanas inmediatamente.
Advertencia
 Use solo AC 100-240V, 50/60Hz.  La conexión de varios enchufes a una toma de corriente
 Corte la fuente de alimentación antes de conectar / puede provocar un incendio debido a un consumo de energía
desconectar cualquier cable. excesivo
 Para evitar el riesgo de caídas, daños y fuego, no coloque  Para evitar el riesgo de descarga eléctrica y fuego,
el producto en ninguna posición inestable. mantenga el producto lejos de llamas vivas (como velas
 No coloque el producto en ningún entorno: encendidas).
1. Demasiado húmedo, caliente, frío o polvoriento o  No coloque ningún recipiente con agua sobre el producto,
expuesto a la luz solar directa o las gotas o salpicaduras de agua podrían causar descargas
2. Donde se almacenen o utilicen sustancias eléctricas o incendios.
inflamables o explosivas  Para evitar el riesgo de cortocircuito, daños al producto y
3. Donde haya gases combustibles o corrosivos. descargas eléctricas, no inserte ningún objeto afilado, metal o
4. Baño y cocina. líquido en los orificios de ventilación o conectores de señal.
 No utilice ninguna toma de corriente dañada o  Los orificios de ventilación de la carcasa están diseñados
inadecuada. Observe que haya buen contacto entre el para proteger los componentes interiores del
enchufe y la toma de corriente. sobrecalentamiento. El producto debe colocarse sin bloquear
 Proteja el enchufe y la toma de corriente contra el polvo tales orificios de ventilación.
y los accesorios metálicos. Para evitar el riesgo de descarga eléctrica, no
 No dañe el cable de alimentación: toque el enchufe con las manos mojadas.
1. No lo manipulen En caso de lluvia o rayos, desconecte el enchufe
2. No ponga objetos pesados encima de alimentación y el enchufe de la antena
Página 3
Info@multiclass.com
3. Manténgalo alejado de fuentes de calor inmediatamente para proteger el producto
4. No tire de él cuando desconecte el enchufe de contra rayos.
alimentación Para evitar el riesgo de descarga eléctrica o
 incendio, no desmonte el producto. Todas las
reparaciones deben realizarse por técnicos
profesionales
Precaución
 Para evitar el riesgo de atragantamiento, mantenga los  Si el producto sigue mostrando una imagen en movimiento
accesorios pequeños fuera del alcance de los niños. durante mucho tiempo, se dejará una imagen fantasma en la
 Apague el producto y desconecte la clavija de pantalla y sobrevivirá mucho después de que el producto se
alimentación antes de mantener el producto inactivo durante apague. Dicho fallo no está cubierto por la garantía.
mucho tiempo por cualquier motivo.  Corte el suministro de energía al producto desconectando
 Desconecte todos los cables antes de cambiar la posición el enchufe de alimentación.
del producto. Para evitar el riesgo de caída, mueva el  Si cuando se rompe la pantalla LCD algún elemento salpica
producto lentamente. a la piel, enjuague con agua limpia durante 15 minutos y acuda
 No utilice objetos duros para frotar o golpear la pantalla al centro médico.
ni la presione fuertemente.  Sostenga las cuatro esquinas y el lado inferior en lugar de
 Para evitar el riesgo de fallo, no utilice el producto ejercer presión sobre el panel frontal cuando mueva el producto
inmediatamente después de moverlo de un lugar de baja con las manos.
temperatura a un lugar de temperatura más alta.  Utilice el producto de una manera saludable: úselo bajo una
 Desconecte el enchufe antes de limpiar el producto con luz adecuada; la luz insuficiente o el uso continúo prolongado
un paño suave sin usar ningún producto químico industrial. pueden dañar su visión.
Evite que cualquier objeto extraño caiga en el producto. Una Para evitar la rotura del cristal de la pantalla no ejercer
limpieza incorrecta puede dañar el exterior, borrar la demasiada presión sobre la misma.
información impresa o dañar los componentes (si el líquido  El enchufe debe ser fácil de usar.
de limpieza o el agua entra en el producto) y causar un fallo  Las especificaciones técnicas que figuran en este manual y
de la pantalla en la caja están sujetas a cambios sin previo aviso. Si existe
 Inserte el enchufe de alimentación en la toma de alguna diferencia entre este Manual y el funcionamiento real,
corriente de forma fiable. Una conexión suelta puede causar prevalecerá el funcionamiento real.
chispas o fuego.
Página 4
Info@multiclass.com
Instalación y montaje
Las pantallas multiCLASS Touch Screen incluyen un soporte de pared similar al de la foto. El
soporte incluye:
Barras
1 Placa (para fijar a pared)

• 2 Barras (fijadas a la pantalla)
Placa
• 4 Tornillos (para las barras)
• 2 Tornillos de seguridad
Consejos y precauciones
Montaje en la pared Ventilación

Impide la
circulación del aire  Mantenga distancia alrededor del producto de acuerdo
con las dimensiones mínimas mostradas en la imagen.
 Nunca cubra los orificios de ventilación ni inserte
ningún objeto en la carcasa.
Pared
 No coloque el producto en un espacio reducido como
estantería o armario empotrado, a menos que se c las
condiciones de ventilación adecuadas. Debe haber holguras
adecuadas alrededor del producto
• Instale el producto cerca de una toma de corriente de CA con fácil acceso.

• Por razones de seguridad, se sugiere utilizar el soporte de montaje en pared incluido
con las pantallas u otro soporte recomendado por multiCLASS.
• Para evitar lesiones, el producto debe colocarse sobre una superficie horizontal estable
o fijarse a una pared sólida.
• El montaje en pared del producto debe realizarse por un técnico profesional. Una
instalación incorrecta puede causar inestabilidad del producto.
• No ponga el producto en un lugar que pueda estar expuesto a vibraciones mecánicas.
• No ponga el producto en un lugar donde los insectos puedan entrar.
• No coloque el producto directamente frente al aire acondicionado; de lo contrario
puede formarse rocío en el panel dentro de la pantalla y dañarla.
• No coloque el producto cerca de ningún campo electromagnético fuerte; de lo contrario,
se someterá a interferencias electromagnéticas y se dañará.
Página 5
Info@multiclass.com
Pasos para la instalación del soporte
1. Coloque las barras del

soporte en los orificios VESA
de la parte posterior de la
pantalla, con cuatro tornillos
(tornillos incluidos junto con
el soporte).
2. Coloque la placa del

soporte contra la pared y
asegúrese de dejarlo recto
con ayuda de un nivel. Utilice
tornillos con taco (elija los
tornillos adecuados,
dependiendo del tipo de
pared y del peso de la
pantalla). Se recomienda
colocar por lo menos 4
tornillos en la parte superior y
4 tornillos en la parte inferior.
3. Coloque la pantalla en el
soporte de pared, haciendo
coincidir las ranuras de las
barras con la placa fijada a la
pared. Puede ajustar la
posición de la pantalla
moviéndola de forma
horizontal, para centrarla al
soporte.
4. Después de colgarla,
asegure la pantalla a través de
los dos tornillos de seguridad
(tornillos incluidos junto con
el soporte).
Tornillos de
seguridad
Página 6
Info@multiclass.com
Pantalla
Botones frontales
En la parte frontal derecha de la pantalla disponemos de una serie de botones que nos
permitirán gestionar el menú principal de la pantalla.
: Indicador, receptor remoto y sensor de luz*
: Botón encendido / standby
: Botón de vuelta al inicio
: Botón de volver hacia atrás
: Botón que nos lleva al botón de ajustes:

• En Android: Ajustes generales de configuración.
• En otras fuentes de video: Ajustes de imagen, sonido y pantalla.
/ : Botón de VOL - / VOL +
: Botón On/Off
*Nota: Para saber más sobre el sensor de luz ir al apartado Ajustes de Configuración del menú
en Fuentes de video, página 12.
Página 7
Info@multiclass.com
Encendido / Standby
Inserte el enchufe en la toma de corriente. Encienda el botón On/Off “ ” de la pantalla o

presione “ ” del mando a distancia para encender el producto. En el estado de encendido,
presione “ ”, y el producto entrará en standby.
El panel pasará automáticamente a modo standby si transcurridos 15 minutos no se hace uso
de la pantalla. Esto sucederá con todas las fuentes de video excepto en el interfaz de Android.
En caso de que la pantalla contenga un módulo OPS (opcional) este se iniciará automáticamente
al encender el panel.
Para apagar la pantalla presione durante unos segundos el icono . Asegúrese de apagar
primero el OPS. Desconectar directamente la corriente sin apagar el módulo OPS podría dañar
el mismo.
Conexiones
1. Conexiones frontales
En cuanto a las conexiones, en la parte frontal izquierda vamos a encontrar una serie de puertos
que nos van a permitir conectar cualquier dispositivo o equipo externo: USB, TOUCH USB y
HDMI.
En primer lugar, nos encontraremos con 2 conectores PUBLIC-USB, los cuales permiten
conectar un dispositivo externo como un pendrive, un disco duro, un ratón, o un teclado. Utilice
aparatos USB standard para la correcta detección de dichos dispositivos a través de estos
puertos.
Seguidamente, encontramos la conexión TOUCH USB , a través del cual podremos habilitar
la interactividad de la pantalla con el dispositivo que se conecte a la conexión HDMI de la
derecha por cable.
Por último, encontraremos el HDMI . A través de este puerto podemos proyectar por cable
la imagen y el sonido de cualquier dispositivo a la pantalla.
Nota: Para un uso normal de la pantalla no cargue dispositivos externos de manera simultánea
a través de los puertos USB.
Página 8
Info@multiclass.com
2. Conexiones traseras
Conexiones traseras inferiores
En cuanto a las conexiones traseras vamos a encontrar, en primer lugar, 2 puertos LAN
, o puerto RJ45. Este puerto permite conectar la pantalla a Internet por cable
(Ethernet).
Tras los puertos LAN encontramos el conector RS232 , este conector permite la
transmisión de datos desde un dispositivo externo de manera simultanea.
YPbPr es un componente que da entrada de vídeo por componentes.

En lo relacionado a las conexiones de audio, podemos encontrar:
• Las conexiones AV-IN y AV-OUT son conexiones de entrada y de salida de

audio/vídeo, respectivamente.
• AUDIO-OUT .
• PC-AUDIO
Finalmente, encontramos el puerto VGA de entrada que permite proyectar por cable
vídeo de cualquier dispositivo a la pantalla.
Conexiones traseras laterales
A través de los puertos HDMI podemos proyectar por cable la imagen y el sonido
de cualquier dispositivo a la pantalla.
DisplayPort (DP) , similar al puerto HDMI, permite conectar por cable la imagen y el
sonido de cualquier dispositivo
Página 9
Info@multiclass.com
Puerto USB 2.0 en el que podremos conectar cualquier disco externo, pendrive…
TOUCH USB. Esta conexión nos permite habilitar la interactividad de la pantalla con el
dispositivo que se conecte a la conexión HDMI.
El puerto SPDIF en el que podemos conectar un dispositivo de tipo audio-digital.
Por último, la salida de vídeo HDMI
Nota: Diferentes modelos de la misma serie pueden tener puertos ligeramente diferentes. Las
imágenes anteriores están sujetas al producto real.
Control Remoto
Instalar pilas en el mando

Retire la tapa del compartimento de la batería y siga las marcas de polaridad "+" y "-" en el
compartimiento de la batería para instalar dos pilas AAA (No.7, 1.5V).
Advertencias de uso del mando:
• Apunte al receptor remoto cuando utilice el mando a distancia. Cualquier objeto

colocado entre el mando a distancia y el receptor remoto puede alterar el
funcionamiento normal.
• Proteja el control remoto de vibraciones violentas. Nunca coloque el mando a distancia
bajo la luz solar directa porque el calor provocará la deformación del mismo.
• Cuando el receptor remoto recibe luz directa del sol o de una luz intensa, es posible que
el mando a distancia funcione mal. En tal caso, cambie el ángulo de iluminación o de la
pantalla o acerque el mando a distancia al receptor remoto.
• Un voltaje bajo de las pilas afectará a la distancia del control remoto. Sustituya las pilas
por otras nuevas. Si no va a utilizar el mando a distancia durante un largo período de
tiempo o se agotan las pilas, retire las pilas para evitar fugas de las pilas que pueden
corroer y dañar el mando a distancia.
• Nunca utilice pilas de diferentes tipos o mezcle una pila nueva con una pila usada.
Siempre reemplace ambas pilas a la vez
• Nunca intente tirar las pilas al fuego o recargar o descomponer las pilas. Nunca recargue,
cortocircuite, desmonte / monte, caliente o queme las pilas usadas. Deseche las pilas
usadas de acuerdo con las regulaciones ambientales aplicables. No exponga las baterías
a ningún ambiente cálido como luz solar directa o fuego.
Página 10
Info@multiclass.com
Teclas del Mando a distancia
Tecla Descripción
POWER ( ) Encender y apagar la pantalla
SOURCE ( ) Selección de la fuente de vídeo
FLECHAS ( ) Seleccionar o ajustar opciones de menú
OK (OK) Confirmar
MENU ( ) Muestra el menú principal Ajustes
INICIO ( ) Muestra la página de inicio del producto
BACK ( ) Volver a la interfaz anterior
OPS Pasar a OPS
Pizarra ( ) Pasar a la herramienta de pizarra
SCREENSHOT ( ) Hacer captura de pantalla
MUTE ( ) Habilitar o deshabilitar el sonido
VOL +/- Ajusta el volumen
Nota: El aspecto real del control remoto puede ser diferente al de la imagen
Fuentes de vídeo
Al arrancar seleccionando el icono en la barra lateral, podremos acceder a todas las fuentes
de video disponibles: VGA, AV, YPBP, OPS, DP y HMDI. A través de esta pantalla podremos
seleccionar la fuente deseada y modificar a través del submenú los ajustes para ese tipo de
señal.
Nota: También es posible acceder a este menú presionando " " desde el mando a distancia.
Ajustes de Imagen, Sonido y Configuración del menú
Para poder acceder a este menú debemos seleccionar el icono en la esquina inferior derecha en
las fuentes de video, donde se podrá modificar el modo de la imagen, audio y configuración del
Página 11
Info@multiclass.com
menú. Estos ajustes sólo se podrán modificar fuera del sistema operativo Android, es decir, a
través de otra fuente de video.
Modo imagen
Se proporcionan diferentes ajustes
Modo preestablecidos: Suave, Claridad, Standard,
imagen Eye-Pro y User. Este último es el único
personalizable.
Aumente o disminuya el valor de la luminancia
Contraste general para mejorar o reducir el contraste (0-
100).
Ajuste el brillo general de las imágenes:
Brillo aumente o disminuya el valor analógico para
mejorar o reducir el brillo (0-100).
Aumente o disminuya el valor analógico para
Tono
mejorar o reducir el tono (0-100).
Nitidez
mejorar o reducir la nitidez (0-100).
Saturación
mejorar o reducir la saturación (0-100).
Temperatura Ajuste la temperatura del color: Natural, Frío o
del color Calor.
Modo Zoom Ajuste la relación de aspecto: 16:9 o 4:3.
Modo de sonido

Volumen
mejorar o reducir el volumen (0-100).

Balance
mejorar o reducir el balance (0-100).
Ajuste el nivel de graves: aumente o reduzca el

Tono bajo valor analógico para subir o bajar el nivel de
graves (0-100).
Ajuste los agudos: Cuanto mayor sea el valor

Tono alto
analógico (0-100), mayor será el agudo.
Salida de
Ajuste de la salida de sonido: Interior o Exterior.
sonido
Configuración del menú
Luz de fondo Ajuste niveles de 0 a 100.
Dos modos disponible: ON / OFF. Regula la luz

Luz de fondo de la pantalla en funcion de la luz ambiente que
automática detecte el sensor de luz mencionado en el
apartado de botones.
Dos modos disponibles: ON / OFF. Posibilidad
HDMI CEC de conectar otro dispositivo y hacer uso de un
solo mando a distancia.
HDMI EDID Modo predeterminado, EDZD1.4 y EDZD2.0
Tres modos disponible: Automático, Alto y
HDR Bajo. Habilita el rando dinamico de colores
colores y movimiento.
A través de este ajuste podemos cambiar la
HDMI OUT resolución de salida de video por el puerto
HDMI de salida.
Página 12
Info@multiclass.com
Sistema operativo Android
Las pantallas multiCLASS Touch Screen vienen con sistema operativo Android integrado
(comprobar la versión en la ficha técnica al final del manual), que permitirá su uso, tanto online
como offline, sin necesidad de conectar ningún PC externo.
Al trabajar con una memoria USB conectada en la parte frontal de la pantalla (MEDIA USB), todo
lo que se guarde y las capturas que se realicen se guardarán directamente en dicho USB.
Pantalla de Inicio
Explorador de
Pizarra Aplicaciones
archivos
Software de pizarra
Si pulsamos sobre este icono iremos a

la aplicación Magic Board de la pizarra
blanca.
Como observamos en la captura, tenemos
un espacio en blanco para trabajar y una
serie de iconos en la parte inferior de la
pantalla.
En la siguiente imagen mostramos el

significado de cada uno de los iconos que nos encontramos en la barra inferior:
Página 13
Info@multiclass.com
En primer lugar, tenemos el lápiz que nos va a permitir dibujar o escribir en la pizarra.
Si hacemos doble clic aparecerá una tabla de colores, grosores, transparencias y formas.
Por otra parte, al final de la paleta de colores disponemos de un icono que si clicamos desplegará
una paleta de colores mucho más compleja.
Si lo que queremos es borrar alguna parte de un elemento que se ha trazado con el lápiz,
podremos utilizar el puño, la mano, un paño o una servilleta.
En segundo lugar, disponemos de la función de borrar. Si queremos eliminar algún

elemento, seleccionamos este icono y hacemos clic sobre el elemento. Si por el contrario lo que
queremos es eliminar todo tendremos que pulsar sobre el icono de la papelera de reciclaje que
aparece encima del icono de la goma.
Con la opción del puntero podemos mover en bloque todo el contenido que se haya
añadido a la pizarra blanca. Si pulsamos dos veces sobre este icono aparecerá una ventana que
nos permitirá redimensionar el tamaño de todo el contenido que tenemos en la pizarra.
Con el icono del selector podremos seleccionar los elementos para poder moverlos,
eliminarlos o redimensionarlos. Cuando seleccionamos un elemento aparecerá remarcado con
borde discontinuo como se puede observar en la captura de pantalla.
En quinto lugar, encontraremos el icono de texto , el cual nos permitirá introducir el texto
que queramos incluir en la pizarra.
Página 14
Info@multiclass.com
Con el icono, podremos cerrar y volver a desplegar el menú. Puede ser útil si necesitamos
escribir, dibujar... en la parte inferior, y los iconos del menú nos dificultan la tarea.
El icono de colorear sirve para añadir color al fondo. Al clicar sobre él se desplegará una
paleta de colores.
Tras este icono nos encontraremos con los siguientes , gracias a los cuales podremos
retroceder uno o varios pasos si nos hemos equivocado o volver hacia delante si es necesario.
Tras el uso de la pizarra Magic Board existe la opción de “guardar” el trabajo realizado.
Cuando pulsamos el icono aparecerá una ventana emergente como la siguiente captura
de pantalla. Al guardar tenemos la opción de darle un nombre al archivo, seleccionar el formato
y elegir el lugar en el que queremos guardar el trabajo.
Los formatos EWB, EWB (Encrypt) e IWB son extensiones propias de la pantalla interactiva
multitáctil y nos permitirá poder abrir este archivo dentro de este tipo de dispositivos. También
nos permite guardar el trabajo en PDF, que luego podremos descargar mediante un código QR
que nos muestra la pantalla al darle "Aceptar".
Nota: Para poder descargar el PDF será necesario que el dispositivo esté conectado a la misma
red (WiFi o LAN) que la pantalla con la que estamos trabajando.
Finalmente, seleccionado el icono de carpeta o explorador de archivos podremos acceder

a todos los archivos que tenemos almacenados. De este modo podremos añadir los archivos que
necesitemos.
Página 15
Info@multiclass.com
Además de este menú, disponemos de dos opciones más:
• Añadir nueva página y navegación. Situado en la esquina inferior derecha
• Botón de salir. Situado en la esquina inferior izquierda
Todas las aplicaciones
Si pulsamos sobre este icono podremos ver todas las aplicaciones que tiene instaladas
nuestra pantalla. Hay una serie de aplicaciones que vienen predeterminadas como: Google
Chrome, EShare, NewPipe, Magic Board, Ajustes, entre otras.
También, dentro de las aplicaciones podremos encontrar una app de ayuda para el uso de la
pantalla a través del siguiente icono: .
Para la descarga de algunas apps específicas hay que tener en cuenta si:
• Es compatible con el dispositivo y con la versión de Android de la Pantalla (8.0).
• La capacidad disponible en el disco duro interno es suficiente.
Por otro lado, si se quiere instalar una aplicación manualmente tendremos que descargar
previamente el archivo APK, ya que el sistema operativo no está vinculado a la plataforma de
Google Play Store.
¿Cómo descargar un archivo APK?
Para descargar APK compatibles con estas pantallas es recomendable utilizar la multiCLASS App
Store, accesible desde: http://app.multiclass.com/descargas
Una vez localizada la aplicación que se desea instalar, hay hacer clic en Descarga (“Download”).
La aplicación se descargará en la carpeta predefinida para las Descargas:
Local / 0 / Download
Página 16
Info@multiclass.com
¿Cómo instalar un archivo APK?
Una vez descargado el archivo *.APK, es necesario acceder a él desde el explorador de archivos.
Si se ha descargado el archivo desde la propia pantalla, se podrá encontrar en la ruta:

Local / 0 / download/ *.apk
Si se ha descargado desde otro ordenador, se deberá copiar el archivo en una memoria USB y
conectarla a la pantalla mediante el puerto USB. Desde el administrador de archivos, habrá que
buscar el archivo APK y ejecutarlo. Una vez instalada, la aplicación será accesible desde el botón
de “Todas las Aplicaciones” en la página de inicio.
¿Cómo desinstalar un archivo APK?
1. Acceder a “Todas las Aplicaciones” desde la página de inicio, y buscar la aplicación que
desea desinstalar.
2. Hacer clic sobre el icono de la aplicación y mantener presionado durante un par de
segundos.
3. Las aplicaciones empezarán a “vibrar” y aparecerán en cada una ella el icono de una
equis, la cual habrá que seleccionar para eliminar la aplicación deseada.
Administrador de archivos
Al pulsar sobre este icono podremos navegar por todas las carpetas y subcarpetas que existan
en el sistema. (Se abre la app “ES File Explorer”).
Además, como podemos ver en la siguiente imagen, nos mostrará los archivos clasificados por
carpetas, imágenes, vídeos, audios, documentos y aplicaciones.
Página 17
Info@multiclass.com
Barras de herramientas laterales
Para desplegarlo es suficiente con pulsar con el dedo o puntero cualquiera de las flechas que
aparecen a ambos lados de la pantalla: / .
Configuración/ajustes
Selección de fuente de video
Herramientas rápidas
Aplicaciones abiertas
Inicio / Android
Paso atrás
Lápiz
• A través del icono ”Herramientas rápidas” podremos acceder a un menú de 7

herramientas como se muestra en la siguiente captura:
Página 18
Info@multiclass.com
A través del icono podremos realizar una captura de pantalla. Este archivo se
localizará, por defecto, en la carpeta Screenshots del dispositivo Android. Esta carpeta la
localizaremos en la siguiente ruta:
Local / 0 / Pictures / Screenshots
En el caso de tener conectado un dispositivo USB a la pantalla estas capturas se guardarán

directamente en ese dispositivo externo.
Al seleccionar esta herramienta aparecerá la siguiente imagen:
Los iconos nos darán la opción de hacer una captura de lo

seleccionado o si lo preferimos una captura de pantalla completa.
El icono ”Destacado” sirve para mostrar una parte muy concreta de lo que se está
viendo en la pantalla. En la esquina inferior encontraremos la siguiente representación:
, con el que se podrá aumentar o reducir el punto de iluminación.
Con el icono accederemos a la calculadora.
Página 19
Info@multiclass.com
“Cuenta regresiva” nos permite establecer una cuenta atrás:
“Bloqueo” : Con esta opción podremos bloquear el uso de pantalla. Sólo se podrá
desbloquear a través de un código de 6 dígitos.
La herramienta de “Voto” sirve para llevar a cabo una votación conjunta e instantánea.
Los pasos a seguir para utilizar esta función son:
1. Establecer un tema de votación.

2. Seleccionamos el modo de respuesta: Única / Múltiple.
3. Establecemos las opciones de voto y la cantidad de las mismas.
4. Seleccionamos “Lanzamiento”
5. Aparecerá un Código QR que habrá que escanear para poder votar.
Página 20
Info@multiclass.com
“Limpieza”. Esta herramienta realiza una “limpieza” del sistema cerrando las ventanas
que se están ejecutando y optimizando el funcionamiento de la pantalla:
• Aplicaciones abiertas
Cuando pulsamos este botón se harán visibles todas las ventanas/aplicaciones que
tenemos abiertas en segundo plano.
• Lápiz
Si pulsamos este icono, se abrirá una pizarra transparente en la que podremos llevar a
cabo diferentes acciones definidas en una barra de menú como la que se muestra a
continuación:
Si pulsamos sobre el lápiz podremos realizar anotaciones en la pantalla
independientemente de la interfaz en la que nos encontramos. Si hacemos clic en la
papelera se borrarán las anotaciones. Y si hacemos clic en guardar, se archivará como
captura de pantalla. Al pulsar la equis desparece cualquier anotación realizada.
Barra de herramientas inferior
Inicio
Página 21
Info@multiclass.com
Retroceder / Paso atrás
Lápiz
Pizarra Blanca
Carpeta / Explorador de archivos
Captura de pantalla
Herramientas
Ajustes
Al seleccionar el icono de Herramientas , nos aparecerá el siguiente submenú:
Este submenú desplegable dispone de cinco opciones: Volumen, Pantalla Opaca, Lupa y el de
Foco o punto de atención y ajustes.
El primer icono se corresponde con el del volumen que nos va a permitir subir o bajar el
volumen.
El segundo icono se puede identificar como la pantalla opaca . Cuando lo pulsamos aparece
una pantalla opaca redimensionable que puede ser útil para ocultar información de la pantalla.
El tercer icono se corresponde con la lupa que nos va a servir para ampliar y reducir la
pantalla. Funciona exactamente igual que en otros dispositivos que estamos acostumbrados a
utilizar. En último lugar, contamos con el icono del Foco/punto de atención . Sirve para
mostrar una parte muy concreta de lo que se está viendo en la pantalla.
Página 22
Info@multiclass.com
Además, si pulsamos el icono de configuración de la parte inferior podremos
modificar el tamaño, forma y la transparencia de este efecto.
Barra de herramientas flotante
Para desplegar este menú de herramientas basta con presionar, en cualquier parte de la
pantalla, con dos dedos al mismo tiempo, transcurridos un par de segundos aparecerá el
siguiente menú.
Configuración/ajustes
Herramientas rápidas
Fuentes de video
Pizarra transparente
Paso atrás
Inicio / Android
Seleccionando el icono de este menú nos dirigirá a otra lista de herramientas:
• Bloqueo de pantalla
• Volumen
• Subir / Bajar Brillo
• Aplicaciones abiertas
• Limpieza
• Captura de pantalla
Página 23
Info@multiclass.com
Ajustes generales
Seleccionando el icono tanto desde las barras laterales como de la barra flotante podemos
acceder a los ajustes de la pantalla.
En primer lugar, tendremos los ajustes de red: WLAN para las conexiones a las redes
inalámbricas; Ethernet para la conexión por cable a internet y Hot Spot para convertirse en un
punto de acceso de wifi.
Tras los ajustes de red, debajo del icono de ajustes de red, encontramos el botón que nos dirige
a los ajustes de fecha e idioma, donde se podrá modificar el día, la hora, la zona horaria… y el
idioma.
Vistos los ajustes de fecha e idioma, pasamos a los ajustes de sistema, el cual podremos llevar
a cabo variadas tareas como: cambiar el fondo de pantalla, modificar la pantalla de bloqueo,
establecer una contraseña o cambiarla, habilitar o deshabilitar el bloqueo de pantalla, etc.
La opción de Sin fondo la señal permite seleccionar un archivo de imagen para que aparezca
cuando la pantalla no detecta una entrada de video en la fuente de video en la que nos
encontremos, mientras que el Día invertido permite establecer una cuenta regresiva para un
evento marcado en el calendario.
En este mismo punto podremos encontrar un icono que nos conducirá a la visualización de las
aplicaciones disponibles en la pantalla.
Página 24
Info@multiclass.com
En cuarto lugar, nos encontraremos con el Bloqueo de control y el control centralizado, en el
que podemos bloquear la pantalla con el mando a distancia a través del Bloqueo remoto,
bloquear la función táctil con el Bloque táctil, Bloqueo de teclado en caso de estar conectado a
uno, la Pantalla de protección inteligente habilita el modo standby del dispositivo, de modo que
si la pantalla no recibe interacción de un determinado tiempo esta se queda en modo standby;
y, finalmente, el Interruptor gestual el cual permite habilitar o deshabilitar cada uno de los
iconos que nos llevan a las barras de herramientas disponibles.
.
Nota: cuando se bloquea la función táctil sólo es posible desbloquearlo a través del control
remoto
Finalmente, veremos los Ajustes relacionados con el encendido y apagado de la pantalla. A
través de la activación por LAN, podremos habilitar la comunicación de encendido en la placa
base por el protocolo WAKE-ON-LAN. El temporizador para apagado permite especificar un
tiempo determinado hasta que se apague el panel, y, por último, la opción de fuera de tiempo
el cual funciona junto con la opción anterior, de esta manera se establecerá un apagado del
dispositivo a determinada hora y día/s de la semana.
Página 25
Info@multiclass.com
Cambiar fondo de pantalla
Para cambiar el fondo de pantalla, hay que seguir la siguiente ruta:
/ / Papel Tapiz / Seleccionar nuevo fondo
Nota: Se sugiere una resolución de imagen de 1920x1080 o 3840x2160. Para que el sistema
funcione de manera adecuada no seleccionar un documento demasiado grande.
Cambiar hora
Para cambiar el fondo de pantalla, hay que seguir la siguiente ruta:
/ / Configuración de la zona horaria / Hora Estándar de Europa Central
Página 26
Info@multiclass.com
Conexión a dispositivos externos
Conexión a un dispositivo por cable
A la hora de conectar por cable un ordenador a la pantalla tenemos dos posibilidades:
a) Por HDMI:
Si queremos proyectar nuestro ordenador en la pantalla, deberemos conectar con un cable
HDMI a cualquiera de las conexiones HDMI disponibles. Si además queremos trabajar de forma
táctil, deberemos conectar por cable también uno de los puertos USB TOUCH de la pantalla con
un puerto USB del ordenador.
Para que funcione correctamente las conexiones HDMI y Touch-USB de la pantalla deben ir
emparejadas. De esta forma, si conectamos el HDMI a HDMI1 se debe utilizar TOUCH-USB1
(HDMI2 con TOUCH-USB2, y así sucesivamente). (Los HDMI numerados están situados en la
parte inferior de la pantalla, mientras que los puertos USB-TOUCH se encuentran en el lateral
izquierdo de la misma).
b) Por VGA:
Si conectamos el ordenador por cable VGA será necesario conectar la conexión VGA del
ordenador con la VGA de la pantalla. Si necesitamos el audio se conecta por cable el audio del
portátil al puerto pc-audio de la pantalla (parte inferior trasera de la misma). Finalmente, si
queremos trabajar de forma táctil deberemos conectar por cable el TOUCH-USB4 de la pantalla
con un puerto USB del ordenador. (Ver diagrama de conexiones).
Diagrama de conexiones
Página 27
Info@multiclass.com
1. Conexión HDMI a través de las conexiones frontales
2. Conexión HDMI a través de las conexiones traseras
3. Conexión VGA a través de las conexiones traseras
Conexión a un dispositivo por WI-FI
Las pantallas multiCLASS Touch Screen cuentan con un sistema de

transferencia y control de pantalla de forma inalámbrica, que funciona cuando
estamos trabajando en el sistema operativo Android integrado en la pantalla.
Esta utilidad permite transmitir la pantalla desde un portátil o dispositivo móvil
(Tablet o Smartphone). Es compatible con los sistemas operativos: Windows,
Mac, iOS, Android y Chrome.
Eshare
Funciones Android Chrome Windows iOS*
Duplicar pantalla Si Si Si Si
Reproducir Audio / Vídeo Si Si Si Si
Control Remoto de la Pantalla mC Si No Si Si
Compartir cámara Si No Si Si
Compartir documentos (pdf, doc, jpg, mp3, avi, etc.) Si Si Si Si
Reproducir galería de imágenes Si Si Si Si
Tomar apuntes desde dispositivo Si No Si Si
Control táctil del dispositivo (desde la Pantalla mC) No No Si No
Página 28
Info@multiclass.com
*Además, las pantallas vienen con el sistema iMirror pre-instalado para dispositivos
iOS. Funciona a través de la función de AirPlay que viene integrada en los dispositivos
iOS, por lo que es posible compartir la pantalla sin necesidad de instalar la aplicación
de EShare. Con esta APP, la funcionalidad se limita a “Duplicar pantalla”, es decir, todo lo que
se vea en el iPad o iPhone se verá en la pantalla. Hay que duplicar pantalla, es decir, todo lo que
se vea en el iPad o iPhone se verá en la pantalla.
Pasos para conectar un dispositivo
Para ello deberemos realizar los siguientes pasos:
1. Encender la pantalla.
2. Ir al inicio de Android y clicar en el icono de “aplicaciones”
3. Abrir la aplicación “EShare Server PRO”
4. Se abrirá la siguiente pantalla:
5. Instalar en el dispositivo externo la aplicación EShare. Podemos acceder a la web de

descarga cuando introduzcamos la URL que nos facilita la aplicación en la pizarra. Como
se puede ver en el siguiente ejemplo:
Página 29
Info@multiclass.com
Nota: también es posible buscar “EShare” en Google Play y en iTunes
6. Se abrirá una ventana con los enlaces de descarga:
7. Hacemos clic sobre el sistema operativo que tenga nuestro dispositivo y comenzará la
descarga
8. Una vez descargada e instalada, ya podremos abrir la Aplicación y seleccionar el nombre
mostrado en pantalla (ej.: “EShare-6197”).
9. Ahí le aparecerá un botón para compartir pantalla, dependiendo del sistema operativo
del equipo conectado.
Setting: desde el botón “Setting” se puede configurar el nombre que quiera asignarle a la
pantalla (ej.: “EShare-6197”), se puede Habilitar/Deshabilitar el uso de código para una
conexión más segura, así como Habilitar/Deshabilitar el envío de múltiples dispositivos al
mismo tiempo.
Nota: Es necesario que la pantalla y los dispositivos externos a conectar estén en la misma red
WIFI.
Página 30
Info@multiclass.com
Ficha técnica
Modelo MCSC6520P06 MCSC7520P06 MCSC8620P06

Panel
Tamaño LCD 65" 75" 86"
Área de visualización (cm) 142,84 x 80,35 164,96 x 92,79 189,50 x 106,59
4K UHD 2160p
Resolución
3840 x 2160 (Píxels)
Relación de Aspecto 16:9
Brillo 450 cd/m2 450 cd/m2 400 cd/m2
Ratio de contraste 1200:1
Tiempo de respuesta GTG 6ms 8ms 8ms
Velocidad de Refresco 60 Hz
Tipo Panel LCD con retroiluminación LED
Ángulo de visión 178º (horizontal y vertical)
Vida útil > 50.000 horas
Táctil
Puntos táctiles 20 toques
Tecnología Marco táctil infrarrojo
Precisión ± 1 mm
Tiempo de respuesta < 10 ms
Cristal 4mm Cristal templado AG Anti-reflejos; Resistencia ≥7 Mohs
Método de entrada Dedo o puntero táctil
Sistema Operativo Incluido
Sistema Operativo Android
Versión 8.0 Oreo
CPU ARM 64bits; 4 Núcleos Cortex A73 + A53; 1.5 GHz
RAM / ROM 3 GB / 32 GB
Interfaz
HDMI-In x3 / HDMI-Out / VGA-In / YPbPr-In
PC-Audio / AV-In / AV-Out / SPDIF / Audio-Out
Android USB 2.0 x2 / Public USB 2.0 x2 / Touch-USB x2 / RS232-In / OPS
Conexiones
LAN RJ-45 In LAN RJ-45 In LAN RJ-45 In
LAN RJ-45 Out LAN RJ-45 Out -
DP- In DP- In -
Conectividad
Wifi IEEE 802.11b/g/n
Bluetooth Bluetooth 4.0 (Opcional)
Alimentación
Alimentación 100 V ~ 240 V, 50-60 Hz
Consumo Min: ≤0.5W / Máx: <170W Min: ≤0.5W / Máx: <400W Min: ≤0.5W / Máx: <440W
Estructura
Dimensiones (cm) 150,63 x 90,13 x 9,61 173,98 x 103,45 x 10,37 198,91 x 118,02 x 11,97
Dimensiones Embalaje (cm) 166 x 104,5 x 24,5 188 x 116 x 28 214 x 134 x 28
Peso Pantalla 40 Kg 58 Kg 77 Kg
Peso con Embalaje 50 Kg 75 Kg 99,5 Kg
Material Aluminio
Color Negro
Ancho del marco (cm)
2,81 / 4,81 / 2,81 / 2,81
(Arriba / Abajo / Derecha / Izquierda)
Soporte VESA 600 x 400 mm 600 x 400 mm 700 x 400 mm
Altavoz Integrados 16W (x2)
Sistemas Operativos Soportados
Táctil Multi-Toque Windows 7 / Win 8 / Win 10 / Android
Táctil Un Toque Windows XP / Vista / Linux / Mac OS / Chrome OS
Página 31
Info@multiclass.com
Servicio postventa
multiCLASS ofrece diferentes servicios a través de su canal de distribución: instalación,

mantenimiento, configuraciones, asesoramiento, etc.
Soporte Técnico
Email Servicio técnico multiCLASS: sat@multiCLASS.com
Formación
Email formación: formacion@multiCLASS.com
Certificaciones
multiCLASS como responsable del producto certifica que cuenta con evidencias de que el
producto cumple:
• Council Directive 89/336/EEC
• EN 55013 : 2001+A1 : 2003
• EN 61000-3-2/ -3
• EN 55020 : 2002+A.1 : 2003 + A2:2005
• EN 61000-4-2 / -3 / -4
• 2002/95/EC
• 2002/96/EC
• 2005/618/EC
Nota:
Se ha hecho todo lo posible para asegurar que la información contenida en esta guía sea
correcta, pero la exactitud o integridad no está garantizada. Antes de utilizar este
producto, debe evaluarlo y determinar si es adecuado para su aplicación prevista. Usted
asume todos los riesgos y responsabilidades derivados de ese uso. Todas las declaraciones
relacionadas con este producto que no esté contenida en este manual o cualquier
declaración contraria contenida en su pedido de compra no tendrán carácter de efecto a
menos que se acuerde expresamente, por escrito, por esta empresa.
Sin este permiso a la empresa, la reproducción o la reimpresión de este manual del usuario
o de cualquier parte, está prohibido.
Los contenidos de esta guía del usuario están sujetos a cambios sin previo aviso.
Página 32
Info@multiclass.com
Certificado de Garantía
Gracias por adquirir un producto multiCLASS™.

En el caso improbable de que tuviese algún problema con la pantalla táctil multiCLASS Touch Screen, multiCLASS
pone a su disposición un equipo de asistencia técnica.
A continuación, se exponen los términos y condiciones de la garantía:
1. Este Certificado de Garantía es parte del paquete del producto.
2. La garantía comienza en la fecha de factura y se extiende por el periodo indicado en: www.multiclass.com/garantia
3. Este Certificado es válido únicamente junto con la factura original de compra.
4. El cliente es el único responsable de mantener la prueba de compra.
5. multiCLASS se compromete ante el cliente a que el producto, durante el periodo de garantía y de acuerdo al uso
normal diario del mismo, se encuentre libre de defectos de fabricación y cumpla las especificaciones publicadas.
6. La garantía para el producto, de acuerdo a este certificado, cubre fallos como resultado del uso regular del mismo
dentro del rango de especificaciones y de acuerdo a las instrucciones de instalación indicadas
7. La garantía no cubre la reparación de daños estéticos o piezas que se han alterado, desfigurado o extraído.
8. La garantía no cubre equipos en los que el número de serie sea ilegible o se haya modificado o eliminado.
9. Esta garantía no cubre fallos causados por:
a) Problemas de software o virus.

b) Cambios o reparaciones en el producto o en cualquier parte, realizados por el cliente o cualquier otra persona
no autorizada por multiCLASS.
c) Un mantenimiento inadecuado del producto.
d) El uso conjunto con otros equipos no compatibles con el producto.
e) La exposición del producto a condiciones extremas.
f) Daños o pérdidas del producto como resultado de accidentes producidos por fuego, fallos eléctricos,
inundaciones, cortocircuitos, o cualquier otra razón fuera del control de multiCLASS.
g) El mal uso, abuso, negligencia o envío incorrecto del producto.
h) La garantía no incluye cables, fuentes de alimentación ni accesorios entregados con el producto.
10. Si un cliente comunica a multiCLASS un fallo en un producto, multiCLASS tendrá la posibilidad de decidir si repara o
reemplaza el producto.
11. Los productos que se usan para el reemplazo de unidades defectuosas pueden ser nuevo o seminuevos, siempre que
tengan al menos las funcionalidades del producto al que reemplazan.
12. Cuando una pieza sea reemplazada, el producto que se reemplazó pasará a ser propiedad de multiCLASS. El producto
que queda en poder del cliente continuará en garantía por el plazo restante de garantía del producto inicial.
13. multiCLASS no tendrá obligación de reparar o reemplazar una unidad defectuosa del cliente hasta que ésta no se
encuentre en los almacenes de multiCLASS.
14. multiCLASS no tendrá obligación de enviar al cliente una unidad en depósito durante el periodo en que el producto
defectuoso se encuentre en los almacenes de multiCLASS para ser reparado o reemplazado.
15. A menos que se notifique otra cosa, el cliente es responsable de enviar las unidades defectuosas al departamento
técnico de multiCLASS.
16. Excepto para los compromisos incluidos en este certificado, multiCLASS no será responsable, ante el cliente o cualquier
tercero, de los daños indirectos y fallos o pérdidas económicas producidas como resultado del uso del producto, fallos
del producto o de la necesidad de reparar el producto.
17. Los portes de envío de los equipos correrán a cargo del cliente, salvo condiciones especiales de cada país.
18. Consultar condiciones específicas para cada país en: www.multiclass.com/garantia
Servicio de garantía gestionado por el distribuidor multiCLASS autorizado. Para más información consultar a través de sat@multiclass.com
Página 33
Info@multiclass.com
Manual online
www.multiclass.com/mcts10
www.multiclass.com
info@multiclass.com
multiCLASS
(+34) 876 664 905
Ctra. de Cogullada, 20 - Parque Tecnológico Cogullada, Nave 23B – 50014 – Zaragoza - ESPAÑA

mcTouchScreen V10-Manual

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

mcTouchScreen V10-Manual

Cargado por

Copyright:

Formatos disponibles

multiCLASS Touch Screen

Modelo: MCSC6520P06 / MC7520P06 / MCSC8620P06

Manual de Usuario v.10.1

multiCLASS – “El poder de la sencillez”

Partes incluidas en la caja y opcionales

Listado de elementos incluidos en la caja

multiCLASS Touch Screen

Nota: Contacte con su distribuidor multiCLASS para más información

En caso de fuga de gas inflamable, no conecte / desconecte la clavija de alimentación de este

1 Placa (para fijar a pared)

Montaje en la pared Ventilación

• Instale el producto cerca de una toma de corriente de CA con fácil acceso.

1. Coloque las barras del

2. Coloque la placa del

: Indicador, receptor remoto y sensor de luz*

: Botón encendido / standby

: Botón de vuelta al inicio

: Botón de volver hacia atrás

: Botón que nos lleva al botón de ajustes:

Inserte el enchufe en la toma de corriente. Encienda el botón On/Off “ ” de la pantalla o

Conexiones traseras inferiores

YPbPr es un componente que da entrada de vídeo por componentes.

• Las conexiones AV-IN y AV-OUT son conexiones de entrada y de salida de

Conexiones traseras laterales

El puerto SPDIF en el que podemos conectar un dispositivo de tipo audio-digital.

Por último, la salida de vídeo HDMI

Instalar pilas en el mando

Advertencias de uso del mando:

• Apunte al receptor remoto cuando utilice el mando a distancia. Cualquier objeto

Ajustes de Imagen, Sonido y Configuración del menú

Aumente o disminuya el valor analógico para

Aumente o disminuya el valor analógico para

Ajuste el nivel de graves: aumente o reduzca el

Ajuste los agudos: Cuanto mayor sea el valor

Configuración del menú

Luz de fondo Ajuste niveles de 0 a 100.

Dos modos disponible: ON / OFF. Regula la luz

Si pulsamos sobre este icono iremos a

En la siguiente imagen mostramos el

En segundo lugar, disponemos de la función de borrar. Si queremos eliminar algún

Finalmente, seleccionado el icono de carpeta o explorador de archivos podremos acceder

Todas las aplicaciones

pantalla a través del siguiente icono: .

Si se ha descargado el archivo desde la propia pantalla, se podrá encontrar en la ruta:

¿Cómo desinstalar un archivo APK?

• A través del icono ”Herramientas rápidas” podremos acceder a un menú de 7

En el caso de tener conectado un dispositivo USB a la pantalla estas capturas se guardarán

Los iconos nos darán la opción de hacer una captura de lo

Con el icono accederemos a la calculadora.

Los pasos a seguir para utilizar esta función son:

1. Establecer un tema de votación.

Barra de herramientas inferior

Al seleccionar el icono de Herramientas , nos aparecerá el siguiente submenú:

Barra de herramientas flotante

Seleccionando el icono de este menú nos dirigirá a otra lista de herramientas:

Para cambiar el fondo de pantalla, hay que seguir la siguiente ruta:

/ / Papel Tapiz / Seleccionar nuevo fondo

Para cambiar el fondo de pantalla, hay que seguir la siguiente ruta:

/ / Configuración de la zona horaria / Hora Estándar de Europa Central

Conexión a un dispositivo por cable

A la hora de conectar por cable un ordenador a la pantalla tenemos dos posibilidades:

2. Conexión HDMI a través de las conexiones traseras

3. Conexión VGA a través de las conexiones traseras
