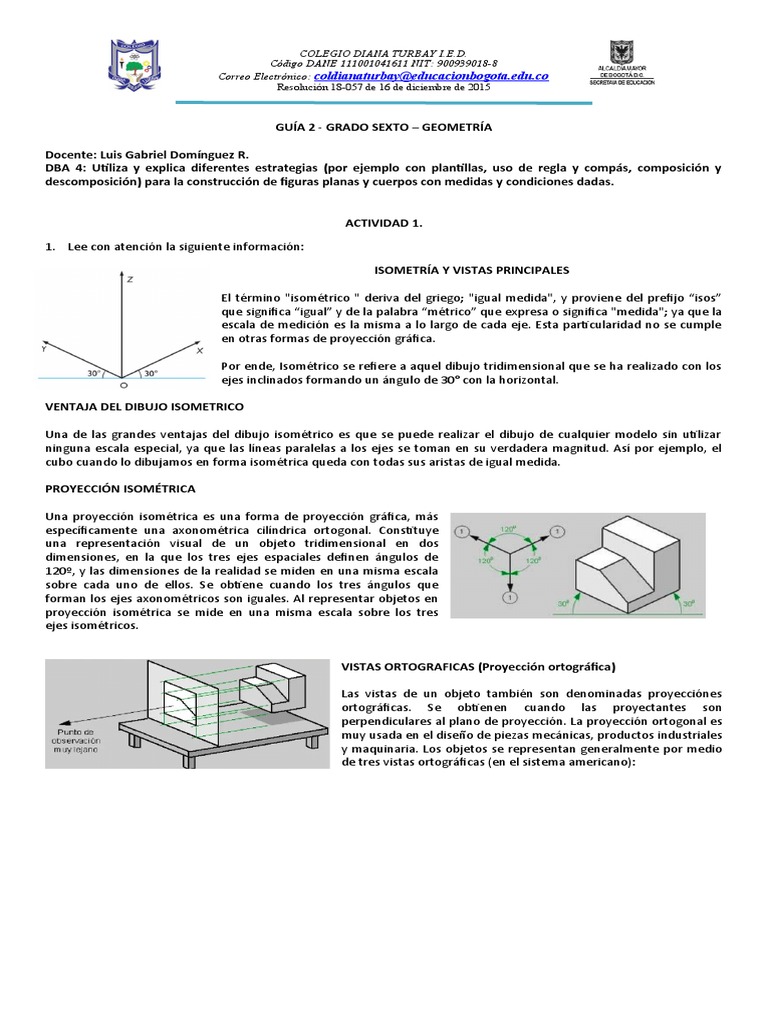

GUÍA 2 - GRADO SEXTO – GEOMETRÍA
Docente: Luis Gabriel Domínguez R.
DBA 4: Utiliza y explica diferentes estrategias (por ejemplo con plantillas, uso de regla y compás, composición y
descomposición) para la construcción de figuras planas y cuerpos con medidas y condiciones dadas.
ACTIVIDAD 1.
1. Lee con atención la siguiente información:
ISOMETRÍA Y VISTAS PRINCIPALES
El término "isométrico " deriva del griego; "igual medida", y proviene del prefijo “isos”
que significa “igual” y de la palabra “métrico” que expresa o significa "medida"; ya que la
escala de medición es la misma a lo largo de cada eje. Esta particularidad no se cumple
en otras formas de proyección gráfica.
Por ende, Isométrico se refiere a aquel dibujo tridimensional que se ha realizado con los
ejes inclinados formando un ángulo de 30° con la horizontal.
VENTAJA DEL DIBUJO ISOMETRICO
Una de las grandes ventajas del dibujo isométrico es que se puede realizar el dibujo de cualquier modelo sin utilizar
ninguna escala especial, ya que las líneas paralelas a los ejes se toman en su verdadera magnitud. Así por ejemplo, el
cubo cuando lo dibujamos en forma isométrica queda con todas sus aristas de igual medida.
PROYECCIÓN ISOMÉTRICA
Una proyección isométrica es una forma de proyección gráfica, más
específicamente una axonométrica cilíndrica ortogonal. Constituye
una representación visual de un objeto tridimensional en dos
dimensiones, en la que los tres ejes espaciales definen ángulos de
120º, y las dimensiones de la realidad se miden en una misma escala
sobre cada uno de ellos. Se obtiene cuando los tres ángulos que
forman los ejes axonométricos son iguales. Al representar objetos en
proyección isométrica se mide en una misma escala sobre los tres
ejes isométricos.
VISTAS ORTOGRAFICAS (Proyección ortográfica)
Las vistas de un objeto también son denominadas proyecciónes
ortográficas. Se obtienen cuando las proyectantes son
perpendiculares al plano de proyección. La proyección ortogonal es
muy usada en el diseño de piezas mecánicas, productos industriales
y maquinaria. Los objetos se representan generalmente por medio
de tres vistas ortográficas (en el sistema americano):
2. Observe los siguientes ejemplos:
Vista Superior
Vista Frontal Vista Lateral Derecha
3. Observa y comprende la información presentada en el siguiente video:
https://www.youtube.com/watch?v=0FyPtyVsFJk
ACTIVIDAD 2.
1. Traza las vistas de los siguientes sólidos geométricos:
2. De acuerdo a las vistas que se presentan, dibuja el sólido al que corresponde:
ACTIVIDAD 3. (NOTA APARTE)
Graba un video donde muestre la construcción (en plastilina, cartón paja, cartulina o el material de su elección) del
sólido geométrico que más le haya gustado. Tenga en cuenta sus dimensiones.
