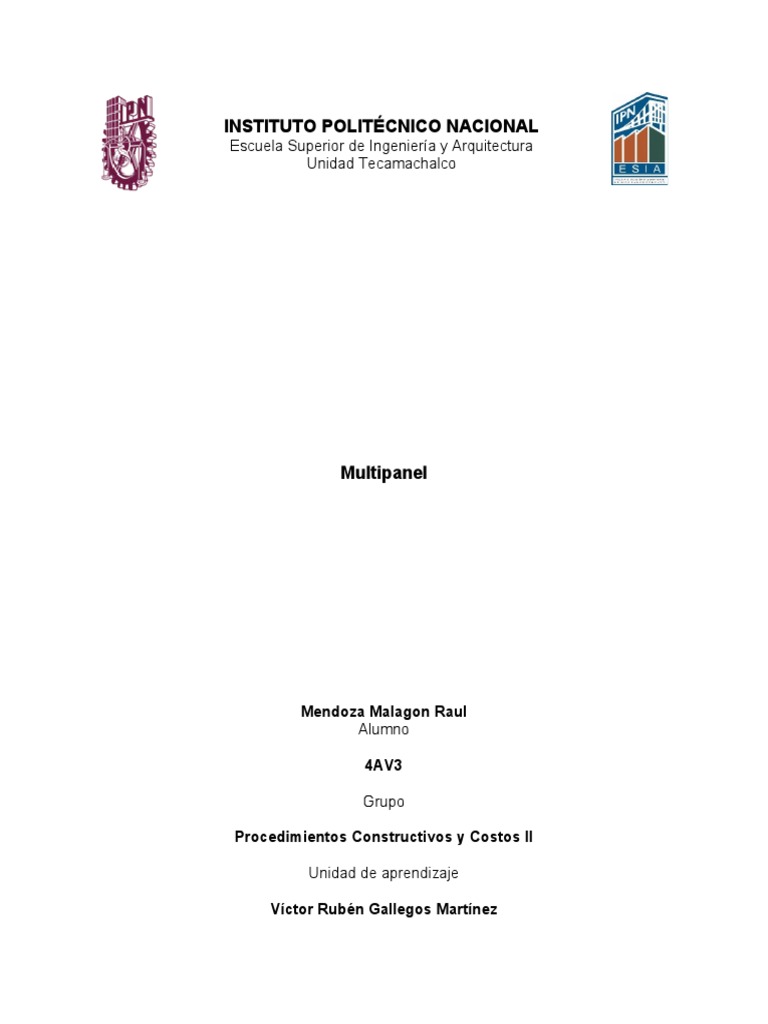

INSTITUTO POLITÉCNICO NACIONAL

Escuela Superior de Ingeniería y Arquitectura

Unidad Tecamachalco

Multipanel

Mendoza Malagon Raul

Alumno

4AV3

Grupo

Procedimientos Constructivos y Costos II

Unidad de aprendizaje

Víctor Rubén Gallegos Martínez

 Profesor

27 de marzo de 2022
Las llamadas láminas multipanel son un tipo de material de construcción ampliamente usado en
diversas aplicaciones dentro de esta industria que se fabrica a partir de la unión de dos láminas
metálicas, que pueden ser de acero galvanizado pre - pintado o de aluminio, a través de un centro
de poliuretano expandido de la más alta densidad.

Ventajas

 Gran resistencia de los materiales que los componen

 Excelente función como material aislante tanto térmico, como acústico
 Grandes acabados exteriores e interiores y amplia gama de texturas
 Evita la colocación de mampostería u algún otro acabado de construcción
 Es compatible con diferentes métodos de acabado y de construcción
 Casi todos los sistemas de multipanel cuentan con fijación oculta
 Fácil instalación
 Resulta más barato que otros materiales
 Capacidad de resistencia mecánica
 Es posible ensamblar y desensamblar para utilizarse en otra construcción

Desventajas

 Alta probabilidad de daños cosméticos

 No pueden soportar cargas adicionales significativas
 corren con el riesgo de incendio
 Frecuente congelación de las articulaciones

Medidas

Espesor: 1”, 1.5”, 2”, 2.5”, 3”, 4”, 5” y 6”

Medida: 2.50 m hasta 15.00 m

Fijación y colocación

Primero debemos saber que para poder fijar el sistema de multipanel, es necesario contar con una
estructura de soporte para los mismos, esta estructura se debe de calcular conforme al peso del
multipanel, cada uno tiene su diferentes características y en cuanto al peso se rige más que nada
por su relleno, el calibre de las láminas o caras del panel y el material de que están hechas estas
últimas.

Una vez que ya tengamos la estructura montada y soldada, procedemos a instalar los multipanel,
estos paneles son modulares y se colocan con un sistema de machihembrado, cada uno de los
paneles embona con el que sigue.

Cada machihembrado deberá de caer o soportarse sobre la estructura de modo que se pueda fijar
con la misma por medio de placas o de clips ya sea según el caso lo que se requiera, es diferente
la placa de Multipanel de muro y de cada tipo techo (galvatecho o Multytecho).

Estas placas y clips requieren para su correcta fijación de tornillería o pijas autotaladrables con
arandela de neopreno, estas arandelas son necesarias porque servirán de empaque al mismo
tiempo que sirven de amortiguación para que los metales no estén en contacto y así evitar que se
forcé o se averíen con los movimientos naturales del material.

Una vez colocada la fijación se recomienda que entre cada punto de fijación haya espacios
máximos de 60cm es decir a cada .6m se deberá poner una placa y 1.20m cada lugar de soporte
en la estructura.

En caso de que sea multipanel de muro, en el firme donde irá fijado se debe de colocar una
moldura de desplante, esta misma es como un riel donde los multipaneles de muro se van a
colocar.

Usos

Para techos y muros de naves industriales, centros comerciales, edificios institucionales,

vivienda, casetas y oficinas. Óptimo aislamiento térmico y acústico, excelente acabado exterior.
