Geotecnia Aplicada A Carreteras: Tipos de Muestreo de Suelos Y Preparación de Muestras

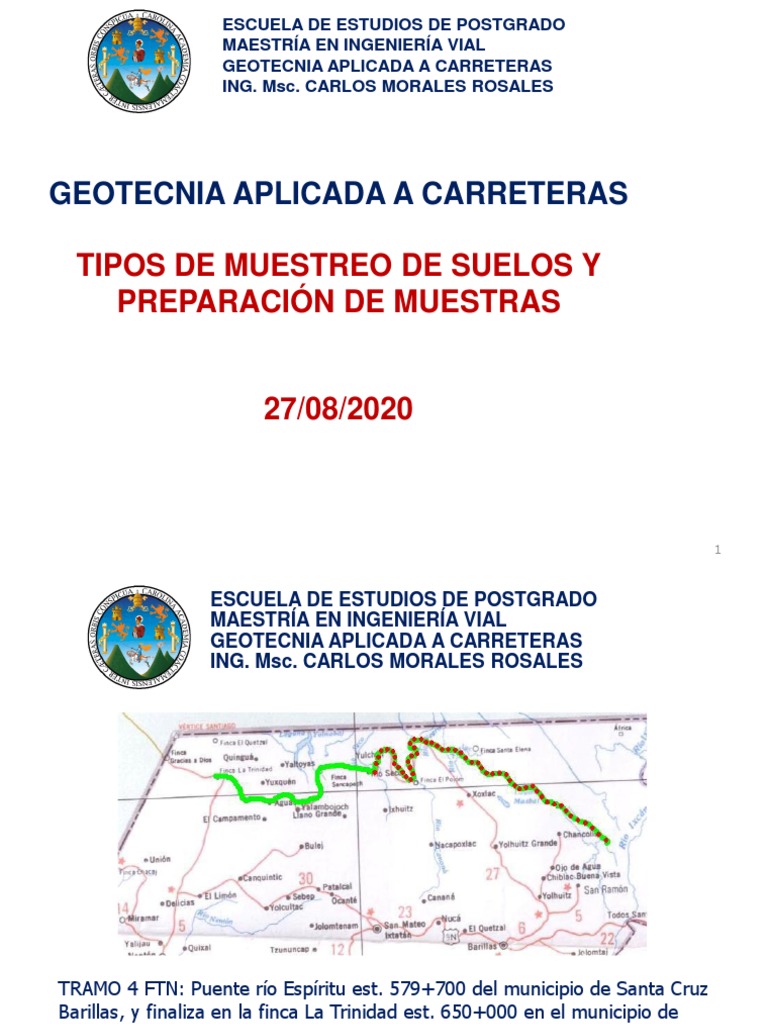

ESCUELA DE ESTUDIOS DE POSTGRADO
MAESTRÍA EN INGENIERÍA VIAL

GEOTECNIA APLICADA A CARRETERAS
ING. Msc. CARLOS MORALES ROSALES
TIPOS DE MUESTREO DE SUELOS Y

PREPARACIÓN DE MUESTRAS
27/08/2020
1
TRAMO 4 FTN: Puente río Espíritu est. 579+700 del municipio de Santa Cruz
Barillas, y finaliza en la finca La Trinidad est. 650+000 en el municipio de
Nentón del departamento de Huehuetenango.
2
3
PERFIL GEOTÉCNICO DEL SUELO

(ESTRATIGRAFÍA CON CLASIFICACIÓN DE SUELOS)
4

5

6
TOMA DE MUESTRAS
EL MUESTREO DE MATERIALES CONSISTE EN OBTENER
UNA MUESTRA REPRESENTATIVA DE LOS SUELOS, QUE SE
UTILIZARAN O QUE EXISTEN EN UN PROYECTO VIAL.
7
CLASIFICACIÓN DE LA TOMA DE MUESTRA
1. MUESTRAS INALTERADAS
2. MUESTRAS REPRESENTATIVAS
3. MUESTRAS INTEGRALES
8
CLASIFICACIÓN DE LA TOMA DE MUESTRA

1. MUESTRAS INALTERADAS: SE CONSERVA LA ESTRUCTURA
Y EL CONTENIDO DE AGUA NATURAL DEL SUELO DEL
LUGAR DONDE SE TOMA LA MUESTRA.
9
PROCEDIMIENTO MUESTRAS INALTERADAS
10
11
EQUIPO QUE REGULARMENTE SE UTILIZA
MUESTRAS INALTERADAS
12
• SE MARCA SOBRE EL TERRENO UN CUADRADO DE 40 CM

POR LADO.
• SE EXCAVA ALREDEDOR DEJANDO UN CUBO.
• INMEDIATAMENTE DESPUÉS DE TALLAR EL CUBO Y ANTES
DE DESPRENDERLO, SE CUBRE SUS CARAS EXPUESTAS CON
MANTA CUBIERTA DE MEZCLA DE PARAFINA Y BREA (4:1).
• UNA VEZ PROTEGIDAS LAS 5 CARAS EXPUESTAS SE
PROCEDE A EFECTUAR EL CORTE DE LA BASE,
CUBRIÉNDOLO INMEDIATAMENTE CON LA MANTA CON
PARAFINA
13
14
15
MUESTRAS ALTERADAS
2. MUESTRAS REPRESENTATIVAS: MATERIAL DISGREGADO O

FRAGMENTADO, CONSERVANDO EL CONTENIDO DE AGUA
NATURAL.
3. MUESTRAS INTEGRALES: MATERIAL DISGREGADO O

FRAGMENTADO DE DIFERENTES ESTRATOS, MANTENIENDO
LA PROPORCIÓN COMO SE ENCUENTRAN.
16
PROCEDIMIENTO MUESTRAS ALTERADAS
• SE LIMPIA EL ÁREA A EXCAVAR PARA EVITAR

CONTAMINACIÓN.
• SE EXCAVA UN POZO CON LAS DIMENSIONES
NECESARIAS PARA QUE EL LABORATORISTA PUEDA
MANIOBRAR LIBREMENTE LAS HERRAMIENTAS SIN
PROVOCAR DESPRENDIMIENTOS EN LAS PAREDES.
• SE IDENTIFICA EL MATERIAL EXISTENTE Y SE VA
OBTENIENDO LA MUESTRA CONFORME SE
PROFUNDIZA, AL CAMBIAR EL MATERIAL SE TOMA LA
MEDIDA DEL ESPESOR DEL MATERIAL, SE OBTIENE
MUESTRA EN UNA BOLSA PLÁSTICA PARA MANTENER
LA HUMEDAD NATURAL.
17
EQUIPO QUE REGULARMENTE SE UTILIZA
MUESTRAS REPRESENTATIVAS E INTEGRALES
18
19
20
21
22
23
24
25
26
27
ESTRATIGRAFÍA VARIADA
28
29
30
SECADO, DISGREGADO Y CUARTEO DE MUESTRAS
PERMITEN LA PREPARACIÓN DE LA MUESTRA

PARA OBTENER PORCIONES REPRESENTATIVAS, A
LAS CUALES SE LE REALIZARAN LOS ENSAYOS DE
LABORATORIO.
SECADO DISGREGADO CUARTEO

31
SECADO DE MUESTRAS
• FACILITA LA DISGREGACIÓN DE LA MUESTRA,
CUANDO SU CONTENIDO DE AGUA ES TAL QUE
NO SE PUEDE DISGREGAR.
PROCEDIMIENTO:
• SE COLOCA LA MUESTRA EN
BANDEJAS AL AIRE O SOL.
• O SE METEN EN HORNO A 60°C  5°C.
• SE REVUELVE PERIÓDICAMENTE
PARA LOGRAR UN SECADO RÁPIDO Y
UNIFORME.
32
SECADO DE MUESTRAS
EQUIPO:
• HORNO (105 ± 5 °C).

• CUCHARON (20 X 11 X 10 CM).
• BANDEJA GALVANIZADA (40 X 70 X 10 CM).
• PALA DE ACERO RECTANGULAR.
SI NO SE TIENE HORNO SE PUEDE HACER AL

AIRE O SOL (LENTO).
33
DISGREGADO DE MUESTRAS
• SEPARAR LAS DIFERENTES PARTÍCULAS
AGLOMERADAS QUE CONSTITUYEN LAS MUESTRAS.
34
EQUIPO:
• MAZO DE MADERA (1 KG) (15 X 9.5 CM).

• BANDEJAS GALVANIZADAS (40 X 70 X 10 CM).
• BALANZA 120 KG APROXIMACION DE 10 G.
• TAMICES 3”, 2”, 1”, 3/8”, No. 4.
35
36
37
CUARTEADO DE MUESTRAS
• OBTENER DE UNA MUESTRA, PORCIONES

REPRESENTATIVAS DE TAMAÑO.
38
• PROCESO CON CUARTEADORA.
39
40
EQUIPO:
• BANDEJAS GALVANIZADAS (40 X 70 X 10 CM).

• BALANZA 120 KG APROXIMACION DE 10 G.
• PALA DE ACERO RECTANGULAR.
• BROCHA.
• LONA RECTANGULAR 150 X 150 CM.
• REGLAS
• CUCHARON (20 X 11 X 10 CM).
• CUARTEADORA DE MUESTRAS.
41
BIBLIOGRAFÍA
1. FUNDAMENTOS DE INGENIERÍA GEOTÉCNICA, BRAJA
M. DAS, EDITORIAL THOMSON LEARNING.
2. MECÁNICA DE SUELOS, WILLIAM LAMBE AND ROBERT

WHITMAN, EDITORIAL LIMUSA.
3. MECÁNICA DE SUELOS TOMOS I Y II, EULALIO JUÁREZ

BADILLO Y ALFONSO RICO RODRÍGUEZ, EDITORIAL
LIMUSA.
4. ESPECIFICACIONES DE LA SECRETARIA DE
COMUNICACIÓN Y TRANSPORTE DE MÉXICO (SCT).
42
FIN
43
