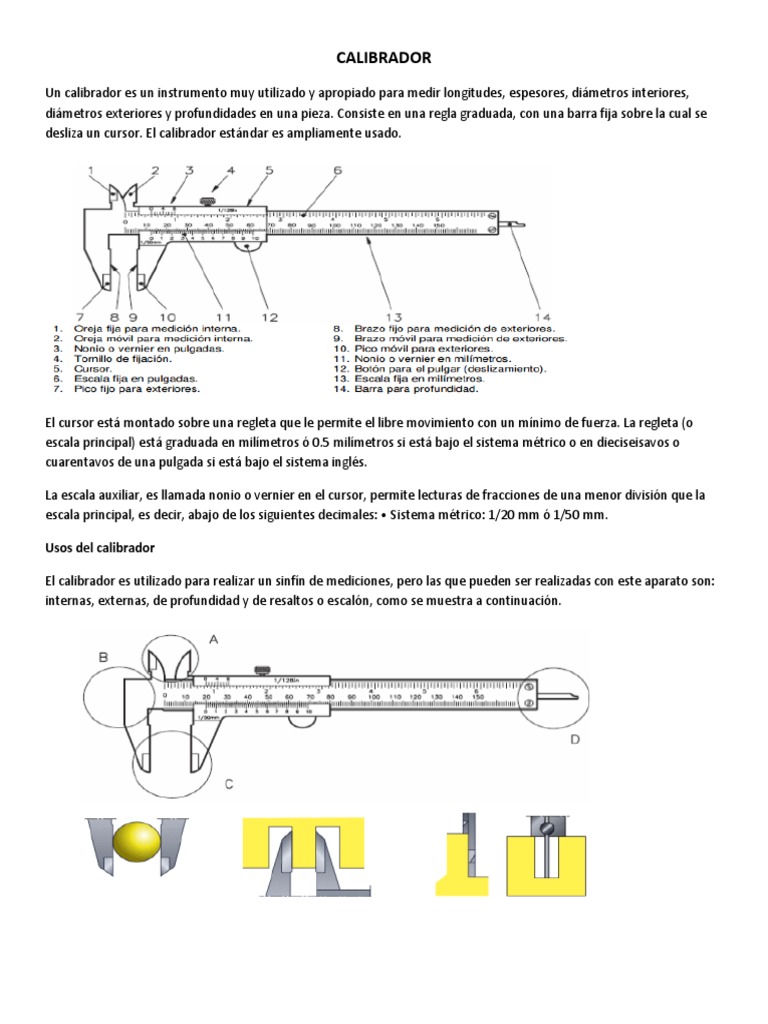

CALIBRADOR

Un calibrador es un instrumento muy utilizado y apropiado para medir longitudes, espesores, diámetros interiores,
diámetros exteriores y profundidades en una pieza. Consiste en una regla graduada, con una barra fija sobre la cual se
desliza un cursor. El calibrador estándar es ampliamente usado.

El cursor está montado sobre una regleta que le permite el libre movimiento con un mínimo de fuerza. La regleta (o
escala principal) está graduada en milímetros ó 0.5 milímetros si está bajo el sistema métrico o en dieciseisavos o
cuarentavos de una pulgada si está bajo el sistema inglés.

La escala auxiliar, es llamada nonio o vernier en el cursor, permite lecturas de fracciones de una menor división que la
escala principal, es decir, abajo de los siguientes decimales: • Sistema métrico: 1/20 mm ó 1/50 mm.

Usos del calibrador

El calibrador es utilizado para realizar un sinfín de mediciones, pero las que pueden ser realizadas con este aparato son:
internas, externas, de profundidad y de resaltos o escalón, como se muestra a continuación.
Principio de funcionamiento del vernier

Para realizar una medición con un calibrador, el cursor posee una escala vernier o nonio, cuya medición se basa en la
división de la unidad mínima utilizada en la escala principal o fija.

Por ejemplo, en la figura anterior se muestra un calibrador cuya precisión es de 0.1 mm, de donde tenemos que en la
escala principal cada división es igual a 1 mm y cada una éstas divisiones, al ser divididas en 10 partes (1/10 = 0.1 mm),
nos dan el valor de 0.1 mm para cada división en la escala vernier.

En el Sistema Internacional, existen calibradores en los cuales el vernier tiene 10 divisiones equivalentes a 9 milímetros
de la escala principal, es decir, existe una diferencia de 0.1 mm entre la primera división de la escala fija y la primera
división de la escala móvil, con lo cual se logra realizar la lectura con una precisión de 0.1 mm, como se muestra en la
siguiente imagen.
Por ejemplo, en la figura anterior se muestra un calibrador cuya precisión es de 0.1 mm, de donde tenemos que en la
escala principal cada división es igual a 1 mm y cada una éstas divisiones, al ser divididas en 10 partes (1/10 = 0.1 mm),
nos dan el valor de 0.1 mm para cada división en la escala vernier. En el Sistema Internacional, existen calibradores en
los cuales el vernier tiene 10 divisiones equivalentes a 9 milímetros de la escala principal, es decir, existe una diferencia
de 0.1 mm entre la primera división de la escala fija y la primera división de la escala móvil, con lo cual se logra realizar la
lectura con una precisión de 0.1 mm, como se muestra en la siguiente imagen.

Cálculo de la resolución o precisión Las diferencias entre la escala fija y la escala móvil de un calibrador pueden ser
calculadas por su resolución. Una resolución es la menor medida que un instrumento ofrece y se calcula utilizando la
siguiente fórmula:

EJEMPLOS:

Escribe correctamente la medida que indica el calibrador en milímetros (mm)

1. Determinar la apreciación del calibrador, [ A = 1/n ] n = número de

divisiones del cursor = 20, por lo tanto: [ A= 1/20 = 0.05 ]

2. Determinar el valor de la posición del { 0 } del cursor, vemos que

está ubicado un poco más delante de 18 mm, si la ubicación fuera
exacta, la medida seria 18 mm.

3. Como la ubicación no es exacta, observamos cuál de las líneas del

cursos coincide directamente con alguna del as líneas de la regla
graduada, vemos que es la línea número 4 que equivale a la división
número 8.

4. Por lo tanto la medida será: Posición del cursor + apreciación x

número de divisiones 18 mm + 0.05 x 8 = 18,4 mm
EJERCICIOS:
4.3. PALMER O MICRÓMETRO DE EXTERIORES.

Es un instrumento que utilizaremos para medir longitudes, con precisión de centésimas de milímetro. El fundamento de
un micrómetro se basa en un tornillo montado en una tuerca fija. Cuando hacemos girar el tornillo, su desplazamiento
longitudinal es proporcional al giro de su cabeza.

Según se observa en la figura 3, un micrómetro está formado por un cuerpo en forma de arco, en uno de cuyos
extremos hay un tope fijo. En el otro extremo del arco hay una escala fija y una tuerca fija donde penetra el tornillo cuya
prolongación en forma de varilla cilíndrica constituye el tope móvil. La cabeza del tornillo está unida a un tambor
graduado. Al hacer girar el tambor, el tornillo avanza o retrocede junto con el tope móvil y el propio tambor. Cuando los
dos topes están en contacto, el tambor cubre completamente la escala fija y la división cero del tambor coincide con la
línea longitudinal de la escala: al girar el tambor va apareciendo la escala fija, los topes se van separando y la distancia
entre ellos es igual a la medida descubierta sobre la escala (milímetros y medios milímetros) más el número de
centésimas indicado por la división de la escala del tambor que se encuentra en coincidencia con la línea longitudinal de
la escala fija.

Es evidente que la separación máxima entre los topes impone una cota superior a la medida máxima que se puede
realizar con el aparato. Así, los micrómetros de exteriores llevan indicado, además de su precisión, su rango de
utilización (0-25mm, 0-100mm, etc...).

Dada la gran precisión de los micrómetros, una presión excesiva de los topes sobre la pieza que se mide puede falsear la
medida, además de ocasionar daños en el micrómetro y pérdida en su precisión. Para evitar esto el giro del tornillo se
debe hacer siempre por medio del pequeño tambor moleteado (Fig. 3) que posee un dispositivo de escape limitador de
la presión que impide apretar los topes por encima de cierto límite. Para realizar la medición ponemos el tope fijo en
contacto con la pieza a medir y se ajusta el tope móvil girando el tambor moleteado. En ningún caso es recomendable
bloquear el micrómetro a una medida fija. La lectura de la medida se realiza directamente: El número entero de vueltas
(múltiplo de 0,5mm) sobre la escala fija del brazo y la fracción de vuelta (centésimas de milímetro) sobre la graduación
circular giratoria. Como ya se ha mencionado el desplazamiento longitudinal del tornillo es proporcional al giro de su
cabeza. Tanto sobre la regla del brazo fijo como sobre la del tambor giratorio ya se ha traducido a longitudes el
significado de cada vuelta o fracción. La lectura se efectúa directamente, tanto sobre la escala fija como sobre el tambor
giratorio. Algunos micrómetros tienen un error de cero. Esto se comprueba poniendo en contacto los dos topes (el fijo y
el móvil) y observando si la medida que indica es o no distinta de cero. Si fuera distinta, su valor se denomina error de
cero y habrá que tenerlo en cuenta para sumarlo o restarlo, según corresponda, a cada medida que se realice con tal
micrómetro. La apreciación de este aparato se determina dividiendo la mínima longitud medible por la regla fija A (en
este caso 0'5mm) entre el número de divisiones de la escala giratoria (50):
Para terminar mencionemos la existencia de micrómetros especiales (para medidas de longitudes interiores, alturas o
profundidades) cuyo fundamento y utilización son similares al que se ha descrito.

EJEMPLOS DE UTILIZACIÓN.

En las siguientes figuras se muestran algunos ejemplos de medidas realizadas con este aparato.

En la figura 4 se puede observar que sobre la regla del brazo fijo (A) hay descubierto hasta la marca de 3mm (en la escala
superior) y la división correspondiente a los medios milímetros (en la inferior). La existencia de esta marca de medios
milímetros indica que el tambor debe dar dos vueltas para desplazar el tope móvil 1mm. La marca correspondiente de la
escala giratoria (B) es el cero. Así, la medida será 3'50mm. En la figura 5, a los 3'50mm de la escala A hay que añadir los
0'08mm que indica la marca número 8 de la escala B. Así, la medida será 3'58mm.
BALANZA

La balanza se deriva del latin: “gos” dos, “lanx” plato, y se puede definir como una palanca de primer género de brazos
iguales que mediante el establecimiento de una situación de equilibrio entre los pesos de dos cuerpos permite medir
masas.

Para realizar las mediciones se utilizan patrones de masa cuyo grado de exactitud depende de la precisión del
instrumento. El rango de medida y precisión de una balanza puede variar desde varios kilogramos (con precisión de
gramos), en balanzas industriales y comerciales; hasta unos gramos (con precisión de miligramos) en balanzas de
laboratorio.

Las pesas balanza de la suelen llevar grabado algún número o escala numérica; y están fabricadas generalmente de
alguno de los siguientes materiales: bronce, plomo, piedra.

USO DE LA BALANZA

Las balanzas se utilizan para pesar los alimentos que se venden a granel, al peso: carne, pescado, frutas, etc. Con igual
finalidad puede utilizarse en los hogares para pesar los alimentos que componen una receta. También se emplean en los
laboratorios para pesar pequeñas cantidades de masa de reactivos para realizar análisis químicos o biológicos. Estas
balanzas destacan por su gran precisión. Muchas aplicaciones han quedado obsoletas debido a la aparición de las
básculas electrónicas.

IMÁGENES REPRESENTATIVA DEL INSTRUMENTO
