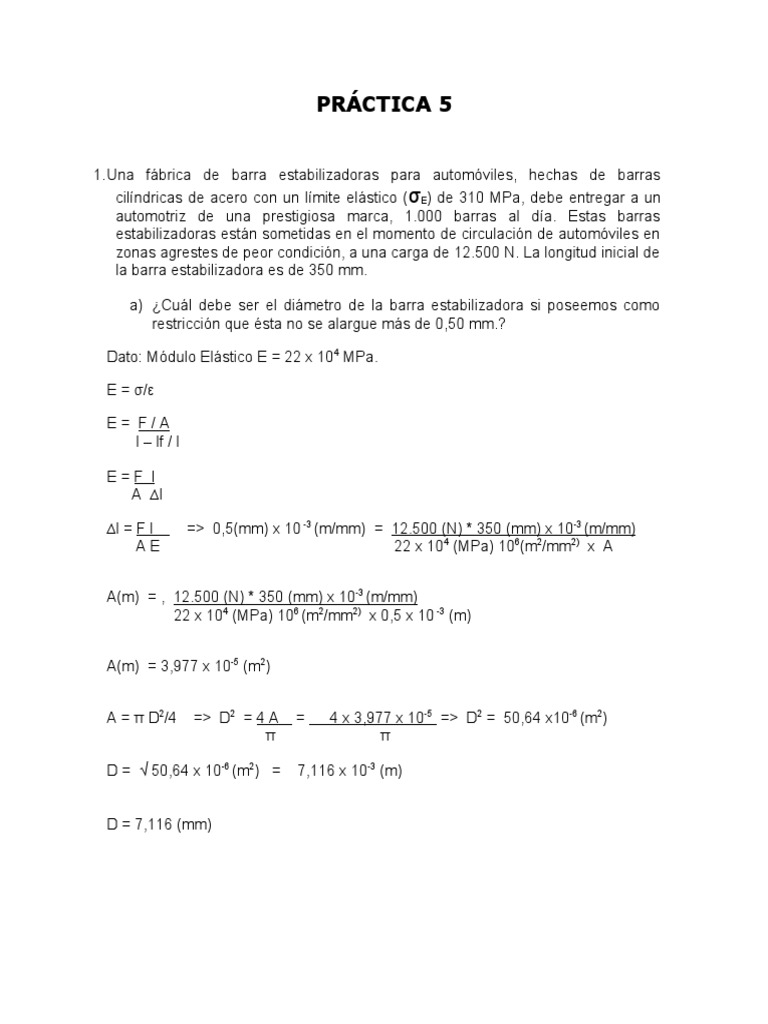

PRÁCTICA 5

1.Una fábrica de barra estabilizadoras para automóviles, hechas de barras

cilíndricas de acero con un límite elástico (σE) de 310 MPa, debe entregar a un
automotriz de una prestigiosa marca, 1.000 barras al día. Estas barras
estabilizadoras están sometidas en el momento de circulación de automóviles en
zonas agrestes de peor condición, a una carga de 12.500 N. La longitud inicial de
la barra estabilizadora es de 350 mm.

a) ¿Cuál debe ser el diámetro de la barra estabilizadora si poseemos como

restricción que ésta no se alargue más de 0,50 mm.?

Dato: Módulo Elástico E = 22 x 104 MPa.

E = σ/ε

E= F/A
l – lf / l

E=F l
A ∆l

∆l = F l => 0,5(mm) x 10 -3 (m/mm) = 12.500 (N) * 350 (mm) x 10-3 (m/mm)

AE 22 x 10 4 (MPa) 106(m2/mm2) x A

A(m) = , 12.500 (N) * 350 (mm) x 10-3 (m/mm)

22 x 104 (MPa) 106 (m2/mm2) x 0,5 x 10 -3 (m)

A(m) = 3,977 x 10-5 (m2)

A = π D2/4 => D2 = 4 A = 4 x 3,977 x 10-5 => D2 = 50,64 x10-6 (m2)

π π

D = √ 50,64 x 10-6 (m2) = 7,116 x 10-3 (m)

D = 7,116 (mm)
 b) ¿Se somete al ensayo de tracción a la barra anterior hasta que se produce
la rotura, obteniéndose un alargamiento total de 16 mm. y diámetro en la
sección de rotura de 6,3 mm., entonces, cuál es el alargamiento y la
estricción de material, expresados en %?

% Alargamiento = ∆ l / l x 100

lf = l + ∆ l => lf = 350 (mm) + 16 (mm) = 366 (mm)

% Alargamiento = (366 - 350 ) / 350 x 100

% Alargamiento = 4,57 %

% A = Amax – Afinal x 100

Amax

Amax = 3,977 x 10-5 (m2) = Amax = 39,77 (mm2)

Afinal = π D2/4 = π 6,32 = 31,17 mm2

4

% A = 39,77 (mm2) – 31,17 (mm2)

39,77 (mm2)

% A = 21,62%

2.Una probeta de acero de 2 mm. de diámetro y 200 mm. de longitud ente dos
puntos calibrados está siendo sometida a una fuerza de tracción de 5.000 Kg e
incrementa su longitud en 0,15 mm.

a) Calcular la tensión unitaria

b) El alargamiento unitario
c) El módulo de elasticidad.

a)

σ = F/A

σ = 5.000 (kg) / π 22/4 (mm2)

σ = 5.000 (kg) / π (mm2)

σ = 5.000 / 3,1415 = 1.591,59 (kg/mm 2)

 b)

ε = ∆l / l

ε = 0,15 (mm) / 200 (mm)

ε = 0,00075

Alargamiento = 0,075%

c)

E = σ/ε

E = 1591,59 (kg/mm2) / 0,00075

E = 2.122.128,49 (kg/mm2)

E = 2,122 (kg/m2)

3. El diagrama de la figura muestra el ensayo a tracción realizado sobre una probeta

normalizada de una aleación de aluminio de 10 mm de diámetro. Para ello se
utilizó un extensómetro con una longitud inicial de 400 mm.

El ensayo se efectuó manteniendo el extensómetro colocado hasta concluir el

ensayo con la rotura de la probeta.

Según el diagrama del ensayo de tracción, calcular:

a) El alargamiento, cuando se mantiene aplicada una fuerza de 361 kN.

b) El módulo de elasticidad de la aleación ensayada.

c) Límite elástico,

d) El alargamiento, que experimenta una probeta de longitud inicial = 50 mm., una

vez que se ha producido la rotura.

a) Para responder a) debemos resolver b) en primer lugar

entonces;
E = ∆σ/∆ε y del gráfico tenemos en el punto P, que:
E = 90 (Mpa) / 0,00045
E = 200 (GPa)
Ahora respondemos b)
σ = F/A
σ = 361 (kN) / π 102 (mm2)/4
σ = 361(kN)/ π 0,000025 (m2)
σ = 115.000 (N) / 0,000025 (m2)
σ = 4.600.000.000 (Pa)
σ = 4,6 (GPa)
ε = σ/E
ε = 4,6 (GPa) / 200 (GPa)
ε = 0,023
ε = ( l – lf ) / l => ε = (∆ l) / l => ε l = ∆ l
0,023 x 400 (mm) = 9,2 (mm)
Por lo tanto;
lf = 400(mm) + 9,2 (mm)
lf = 409,2 (mm)
 c)El límite elástico sucede en el punto E del gráfico. En la parte que culmina la zona
lineal del gráfico.

Por tanto, el límite elástico es 130 (MPa)

d)De la pregunta b) se conoce que la elongación hasta la rotura es 0,023.

Por tanto, la probeta de longitud = 50 mm. se alargará hasta la rotura en:

50(mm) x 0,023 = 1,15 (mm).

Sin embargo, contestando la pregunta en forma correcta, después una vez

producida la rotura, la probeta no experimenta alargamiento.

4. Se dispone de un cable de acero de 12 m de longitud y 80 mm 2 de sección. Al

someterlo a una carga axial de 100 kN, llega a medir 12,078 m. Calcular:

a) La deformación unitaria ε y el esfuerzo unitario σ en GPa (Gigapascales).

b) El módulo de elasticidad E del acero utilizado en GPa.
c) La fuerza en kN que hay que aplicar a un cable idéntico, para conseguir un
alargamiento de 36mm.

a) ε = ∆l / l => ε = 0,078 (mm) / 12 (mm) = 0,0065

b) E = σ / ε , de a) conocemos ε, falta calcular σ, luego
σ = F/A
σ = 100 kN / (80 (mm2))
σ = 1,25 (GPa)
luego;
E = 1,25 (GPa) / 0,0065
E = 192,3 (GPa)

d) ε = ∆l / l => 0,036 (m) /12 (m) = 0,003

σ = E ε => 192,3 (GPa) x 0,03 = 576,9 (MPa)

F = σ A => 576,9 (MPa) x 0,000080 (m2) = 46,15 (kN)
