UNIVERSIDAD TECNOLÓGICA DE

QUERÉTARO

Manual de Práctica

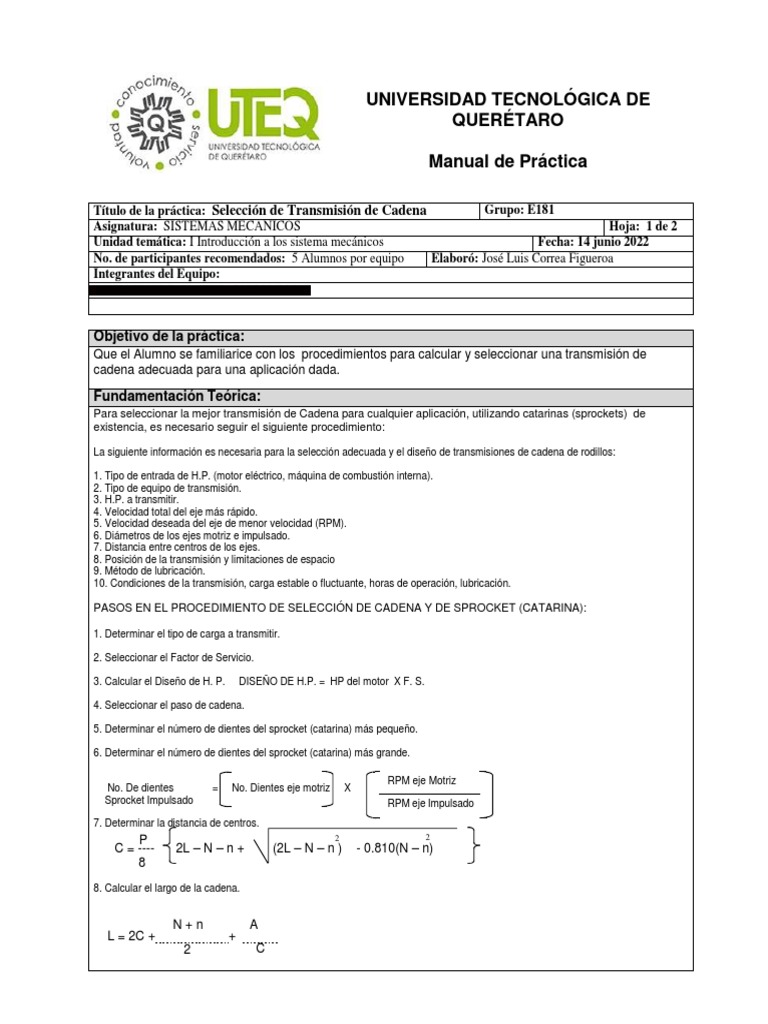

Título de la práctica: Selección de Transmisión de Cadena Grupo: E181

Asignatura: SISTEMAS MECANICOS Hoja: 1 de 2
Unidad temática: I Introducción a los sistema mecánicos Fecha: 14 junio 2022
No. de participantes recomendados: 5 Alumnos por equipo Elaboró: José Luis Correa Figueroa
Integrantes del Equipo:
GUTIERREZ HURTADO GUADALUPE MARLENE

Objetivo de la práctica:
Que el Alumno se familiarice con los procedimientos para calcular y seleccionar una transmisión de
cadena adecuada para una aplicación dada.

Fundamentación Teórica:
Para seleccionar la mejor transmisión de Cadena para cualquier aplicación, utilizando catarinas (sprockets) de
existencia, es necesario seguir el siguiente procedimiento:

La siguiente información es necesaria para la selección adecuada y el diseño de transmisiones de cadena de rodillos:

1. Tipo de entrada de H.P. (motor eléctrico, máquina de combustión interna).

2. Tipo de equipo de transmisión.
3. H.P. a transmitir.
4. Velocidad total del eje más rápido.
5. Velocidad deseada del eje de menor velocidad (RPM).
6. Diámetros de los ejes motriz e impulsado.
7. Distancia entre centros de los ejes.
8. Posición de la transmisión y limitaciones de espacio
9. Método de lubricación.
10. Condiciones de la transmisión, carga estable o fluctuante, horas de operación, lubricación.

PASOS EN EL PROCEDIMIENTO DE SELECCIÓN DE CADENA Y DE SPROCKET (CATARINA):

1. Determinar el tipo de carga a transmitir.

2. Seleccionar el Factor de Servicio.

3. Calcular el Diseño de H. P. DISEÑO DE H.P. = HP del motor X F. S.

4. Seleccionar el paso de cadena.

5. Determinar el número de dientes del sprocket (catarina) más pequeño.

6. Determinar el número de dientes del sprocket (catarina) más grande.

RPM eje Motriz

No. De dientes = No. Dientes eje motriz X
Sprocket Impulsado RPM eje Impulsado
7. Determinar la distancia de centros.
P 2 2
C = ---- 2L – N – n + (2L – N – n ) - 0.810(N – n)
8
8. Calcular el largo de la cadena.

N+n A
L = 2C + +
2 C
Descripción de la práctica:
Proponer un ejercicio de aplicación y seguir el procedimiento de cálculo y selección en el manual y encontrar la transmisión de
Cadena de rodillos más adecuada. HACER LOS EJERCICIOS PROPUESTOS

Material:
Manuales y catálogos de selección de sprockets (catarinas) y cadena: Dodge, Martin, etc. (copias)
Calculadora
Lápiz y cuaderno

Requisitos:
Conocer los diferentes tipos de cadenas y su aplicación.
Conocer la Teoría de cálculo y selección.

Procedimiento:
1. Proponer ó seleccionar un ejercicio de aplicación.
2. Determinar el tipo de carga a transmitir
3. Seleccionar el Factor de Servicio.
4. Calcular el Diseño de H. P. DISEÑO DE H.P. = HP del motor X F. S.
5. Seleccionar el paso de cadena.
6. Determinar el número de dientes del sprocket (catarina) más pequeño. (Tablas según tamaño de cadena)
7. Determinar el número de dientes del sprocket (catarina) más grande.
8. Determinar la distancia de centros
9. Calcular el largo de la cadena

Cuestionario:
1.- ¿Dónde se utilizan las Transmisiones de Cadena?

2.- ¿Para qué sirven las Transmisiones de Cadena ?

3.- Mencione los tipos y tamaños de cadena
4.- En el desarrollo de la práctica ¿qué punto le costó más trabajo y por qué?
5.- Resolver los 3 ejercicios propuestos.

Ejercicios propuestos:

EJERCICIO 1. Calcular y seleccionar los sprockets (catarinas), No. de Cadena y largo en plg, para la transmisión de
un transportador con carga uniforme y trabajo constante durante 16 hrs . La Fuente de potencia es un motor eléctrico
de 1.5 HP, la catarina motriz debe girar a 95 rpm y la impulsada a 30 rpm. La distancia entre centros es de 25 plgs.,
los sprockets se encuentran en el mismo plano y no hay limitación de espacio. Utilizar catálogo Martin.
Sprocket Motriz
Sprocket Impulsado
Cadena No. Paso
Largo de Cadena
Distancia entre ejes
EJERCICIO 2.- Seleccionar una transmisión de cadena de rodillos para un transportador con carga intermitente e
irregular. La fuente de potencia es un motor de 5 H.P. La velocidad del árbol motriz es de 90 rpm y la velocidad del
árbol impulsado es de 35 rpm, la distancia entre centros es de 15 pulgadas, la posición de los árboles es en el mismo
plano horizontal y no existe limitación de espacio. Utilizar el catálogo Martin.
Sprocket Motriz
Sprocket Impulsado
Cadena No. Paso
Largo de Cadena
Distancia entre ejes

EJERCICIO 3. Calcular y seleccionar los sprockets (catarinas) y cadena para una transmisión de un transportador con
carga moderada, con un motor eléctrico de 2 HP girando a 1150 rpm para el eje motriz y a 395 rpm para el eje
impulsado. No hay restricción de espacio, la distancia aproximada entre centros es de 20 pulgadas. Utilizar el
catálogo Martin.
 CUESTIONARIO:
1. ¿Dónde se utilizan las Transmisiones de Cadena?
Se pueden usar regularmente en instalaciones industriales simples o complejas, o en cosas más sencillas como lo son los pedales de
bicicletas. También pueden ser utilizadas para transmitir el movimiento entre mecanismos, como motores.
2. ¿Para qué sirven las Transmisiones de Cadena?
Su función principal es el transmitir movimiento de fuerza o potencia, toma la energía y la transforma en movimiento para las máquinas.
3. Mencione los tipos y tamaños de cadena

4. En el desarrollo de la práctica ¿qué punto le costó más trabajo y por qué?

Calcular la distancia entre centros, se me hacía enredosa la formula.
