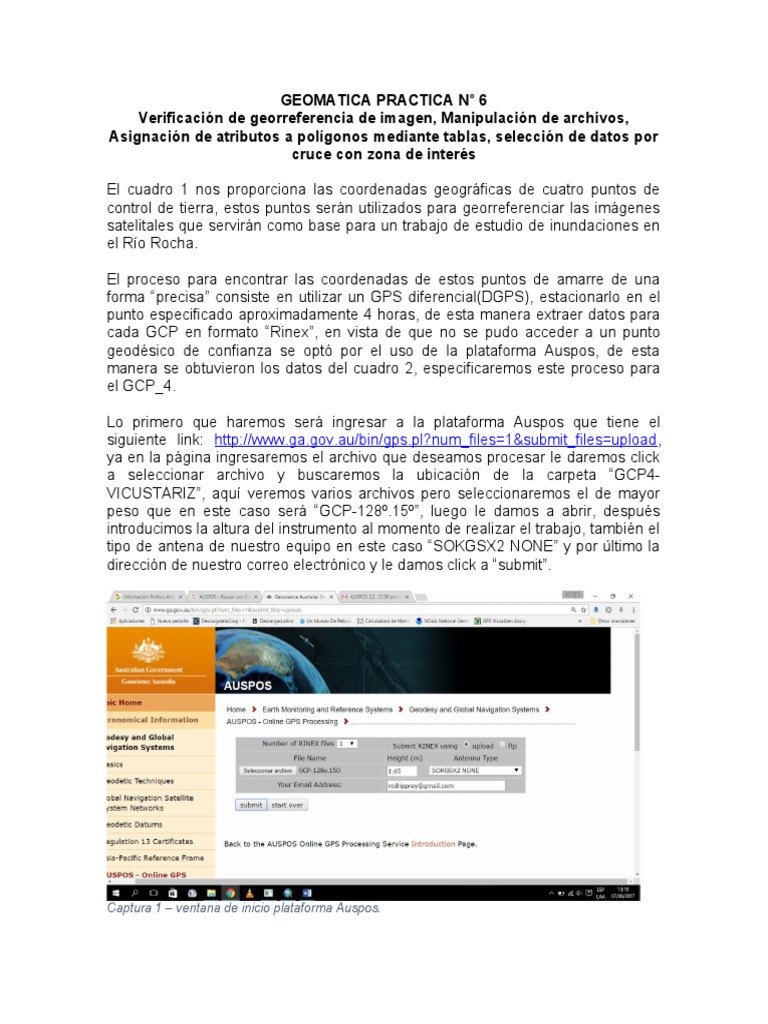

GEOMATICA PRACTICA N° 6

Verificación de georreferencia de imagen, Manipulación de archivos,

Asignación de atributos a polígonos mediante tablas, selección de datos por
cruce con zona de interés

El cuadro 1 nos proporciona las coordenadas geográficas de cuatro puntos de

control de tierra, estos puntos serán utilizados para georreferenciar las imágenes
satelitales que servirán como base para un trabajo de estudio de inundaciones en
el Río Rocha.

El proceso para encontrar las coordenadas de estos puntos de amarre de una

forma “precisa” consiste en utilizar un GPS diferencial(DGPS), estacionarlo en el
punto especificado aproximadamente 4 horas, de esta manera extraer datos para
cada GCP en formato “Rinex”, en vista de que no se pudo acceder a un punto
geodésico de confianza se optó por el uso de la plataforma Auspos, de esta
manera se obtuvieron los datos del cuadro 2, especificaremos este proceso para
el GCP_4.

Lo primero que haremos será ingresar a la plataforma Auspos que tiene el

siguiente link: http://www.ga.gov.au/bin/gps.pl?num_files=1&submit_files=upload,
ya en la página ingresaremos el archivo que deseamos procesar le daremos click
a seleccionar archivo y buscaremos la ubicación de la carpeta “GCP4-
VICUSTARIZ”, aquí veremos varios archivos pero seleccionaremos el de mayor
peso que en este caso será “GCP-128º.15º”, luego le damos a abrir, después
introducimos la altura del instrumento al momento de realizar el trabajo, también el
tipo de antena de nuestro equipo en este caso “SOKGSX2 NONE” y por último la
dirección de nuestro correo electrónico y le damos click a “submit”.

Captura 1 – ventana de inicio plataforma Auspos.

Una vez introducidos los datos debemos esperar unos momentos a que se
procese nuestra información, terminado el proceso nos aparecerá la siguiente
pantalla:

Captura 2 – Aviso de procesamiento correcto.

Después debemos ir a nuestro correo electrónico y veremos un mensaje de

geodesy con un link que abrirá un PDF donde nosotros veremos la información
que necesitamos conocer.

Captura 3 – mensaje de geodesy con el link del PDF de datos.

 Captura 4 – coordenadas del GCP_4.

Procedemos a ingresar las coordenadas obtenidas en el Auspos al Google Earth,

es decir introducimos las coordenadas del cuadro 1.

Cuadro 1: Puntos de control de tierra (GCP Ground Control Points), proyecto Río
Rocha
punto Latitud Longitud
GCP_1 -17.3968 -66.3295
GCP_2 -17.4405 -66.3112
GCP_3 -17.4417 -66.2687
GCP_4 -17.3934 -66.2468
Procedemos a ingresar cada coordenada en Google Earth, para este efecto
utilizaremos la herramienta “añadir marcador de posición”, (que es la opción con
un icono de tachuela) con color amarillo denotaremos las coordenadas que
obtuvimos a través de la plataforma Auspos, y evidenciaremos que la posición de
los puntos no coincide los puntos previamente seleccionados y especificados en
las imágenes de la carpeta “ilustraciones GCP”, con color rojo denotaremos la
posición que debería haber tenido en Google Earth y tomaremos nota de su
debida coordenada.

Captura 5 – posición requerida de GCP_1. Captura 6 – posición del GCP_1 en Google

Earth.
 Captura 7 – Posición corregida de GCP_1 en Google Earth.

Captura – 8 Posición requerida de GCP_2 Captura 9–Posición del GCP_2 en Google Earth.

Captura 10 – Posición corregida de GCP_2 en Google Earth.

Captura – 11 Posición requerida de GCP_3 Captura 12–Posición del GCP_3 en Google Earth.

Captura – 14 Posición requerida de GCP_4

Captura 13 – Posición corregida de GCP_3 en Google Earth.

Captura 15–Posición del GCP_4 en Google Earth

 Captura 16 – Posición corregida de GCP_4 en Google Earth.

Entonces las coordenadas de las posiciones corregidas de los puntos GCP las
pondremos en el siguiente cuadro:

Punto Latitud Longitud

GCP_1 -17.39682 -66.32945
GCP_2 -17.44053 -66.31126
GCP_3 -17.44173 -66.26874
GCP_4 -17.59344 -66.24681

Rellenaremos el cuadro 2 con los datos obtenidos de Auspos para el punto

GCP_4.

Cuadro 2: Coordenadas obtenidas con DGPS y pos proceso con AUSPOS

DGCP MSL Elevation
WGS-84
S LONGITUD LATITUD Ellipsoidal (m)
Height (m)
W 66° 19' S17° 23'
1 46.02551'' 48.47686'' 2593.496 2547.749
W 66° 18' S17° 26'
2 40.51585'' 2581157'' 2555.15 2509.827
W 66° 16' S17° 26'
3 7.47236'' 30.09594'' 2593.416 2548.452
W 66° 14' S17° 23'
4 48.63120'' 36.27727'' 2589.337 2544.307
 Coordenadas Google Earth Coordenadas Auspos
Errores
Punto UTM WGS 84 Z19 UTM WGS 84 Z19
X Y X Y ∆x ∆y
8074567.7
GCP_1 783741.80 8074570.00 783741.77 7 0.03 2.23
8069700.8
GCP_2 785608.36 8069703.71 785607.75 0 0.61 2.91
8069503.9
GCP_3 790125.06 8069507.65 790125.05 8 0.01 3.67
8074817.0
GCP_4 792529.88 8074820.98 792532.87 3 2.99 3.95
0.91 3.19
a) Incorporar los DGCPS del Cuadro 2 en el Google Earth, elaborar una tabla
con las coordenadas UTM en WGS84 Z19 y determinar las diferencias en
ΔX y ΔY de la georreferencia de su Google Earth

Elaboramos esta tabla introduciendo los datos del cuadro 2 en Google Earth,
hallamos q los puntos se encuentran desfasados un poco, la variación en X
promedio fue de 0.91m y la variación en Y promedio fue de 3.19m.
b) ¿Cuál es la precisión con la que AUSPOS obtiene las coordenadas del
punto 4?

Captura 17 – incertidumbre posicional del dato obtenido por la plataforma Auspos

La incertidumbre posicional con la que el Auspos obtiene las coordenadas del
punto 4 son: 0.058 m en la Longitud, 0.012 m en la latitud y 0.044 m en la altura
elipsoidal.
c) Describir como usted georreferenciaría la imagen satélite bajada del Google
Earth para esta zona, aclarando que se le solicita una georreferenciación de
alta precisión, subcentimétrica.
Para lograr la mayor precisión en la georreferenciación las coordenadas de los
puntos de amarre deben ser lo más precisos posibles, para este efecto
nosotros debemos usar un DGPS (GPS diferencial), podríamos tener acceso a
los datos de un punto geodésico más cercano e instalar nuestra “Base” en ese
punto, mientras que el “Rober” lo instalaríamos en el punto del que deseamos
obtener sus coordenadas, sin embargo tendríamos que comprar datos de ese
punto geodésico, otra opción tendría un poco más de fortuna, si contáramos
con un punto de coordenadas conocidas y confiables de buena precisión
cercano a los puntos que deseamos conocer, por último si ninguna de las
anteriores opciones es viable entonces tendríamos que usar puntos
geodésicos regionales y procesar todo en la plataforma llamada AUSPOS, que
como vimos tiene una buena precisión al darnos las coordenadas del punto
GCP_4.

Anexos
Auspos. - es un servicio de posicionamiento GPS (Global Positioning System)
por Internet, que brinda la posibilidad de obtener coordenadas de calidad
centimétrica a partir de un solo receptor simple o doble frecuencia,
simplificando significativamente la logística de las tareas necesarias en las
aplicaciones clásicas con dos o más receptores.
