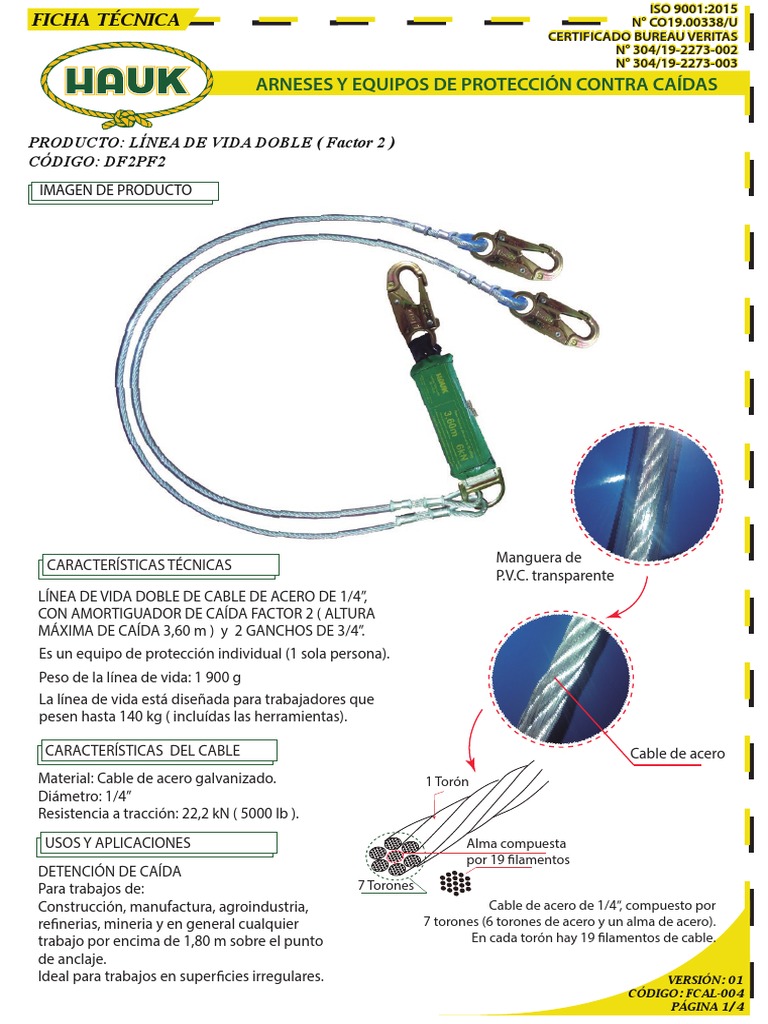

ISO 9001:2015

FICHA TÉCNICA N° CO19.00338/U

CERTIFICADO BUREAU VERITAS
N° 304/19-2273-002
N° 304/19-2273-003
ARNESES Y EQUIPOS DE PROTECCIÓN CONTRA CAÍDAS

PRODUCTO: LÍNEA DE VIDA DOBLE ( Factor 2 )

CÓDIGO: DF2PF2
IMAGEN DE PRODUCTO

Manguera de
CARACTERÍSTICAS TÉCNICAS
P.V.C. transparente
LÍNEA DE VIDA DOBLE DE CABLE DE ACERO DE 1/4”,
CON AMORTIGUADOR DE CAÍDA FACTOR 2 ( ALTURA
MÁXIMA DE CAÍDA 3,60 m ) y 2 GANCHOS DE 3/4”.
Es un equipo de protección individual (1 sola persona).
Peso de la línea de vida: 1 900 g
La línea de vida está diseñada para trabajadores que
pesen hasta 140 kg ( incluídas las herramientas).

CARACTERÍSTICAS DEL CABLE Cable de acero

Material: Cable de acero galvanizado. 1 Torón
Diámetro: 1/4”
Resistencia a tracción: 22,2 kN ( 5000 lb ).

USOS Y APLICACIONES Alma compuesta

por 19 filamentos
DETENCIÓN DE CAÍDA
Para trabajos de: 7 Torones
Construcción, manufactura, agroindustria, Cable de acero de 1/4”, compuesto por
refinerias, mineria y en general cualquier 7 torones (6 torones de acero y un alma de acero).
trabajo por encima de 1,80 m sobre el punto En cada torón hay 19 filamentos de cable.
de anclaje.
Ideal para trabajos en superficies irregulares. VERSIÓN: 01
CÓDIGO: FCAL-004
PÁGINA 1/4
 ISO 9001:2015
FICHA TÉCNICA N° CO19.00338/U
CERTIFICADO BUREAU VERITAS
N° 304/19-2273-002
N° 304/19-2273-003
ARNESES Y EQUIPOS DE PROTECCIÓN CONTRA CAÍDAS

NOMENCLATURA

GANCHO DE 3/4”
Y

CK
LO T
D
AN MUS IN
OSE ER HEN
CL E KEEP : W
US NING
WAR

YN
CE -303
03 2

AMORTIGUADOR DE CAÍDA FACTOR 2

21
A

2
1.5

2
7.9
ión
ac
ler

GUARDA CABO
2m
ce

7.9
sa

da:
De

Caí

ANILLA DE ACERO
DE METAL
Estuche del amortiguador de
caída, de factor 2, vista
delante y posterior

FÉRULAS DE CABLE DE ACERO

1 Torón
ALUMINIO DE 1/4”
LONGITUD: 1,80 m

Alma compuesta
por 19 filamentos
PESO: 1 900 g
7 Torones

Manguera de transparente Ubicación de etiqueta

de P.V.C. informativa en las
líneas de cable

Prensado con
férulas de aluminio.
CHO
DEL RTA GAN
ÉS
ARN
LA PO
ANIL
R E USO
N
NC EN
GA AR
HA
EN EST
NO
DE

INDICACIONES

GUARDA CABO DE NO ESTAR EN USO

DE PLÁSTICO ENGANCHAR EN
CLO KEEPG: W
USE NIN
WAR
SE
AN MU IN
D
ER HEN

CINTA PORTA
LO
CLO K ING

CK

032 2
USE ARN

ST

CE -303
SE EEP : WH

1
AN ER M EN
D

YN

GANCHO DE 3/4”
LO ST
CK
U IN

GANCHO DEL ARNÉS

03 32
CE -30
21
YN

VERSIÓN: 01
CÓDIGO: FCAL-004
PÁGINA 2/4
 ISO 9001:2015
FICHA TÉCNICA N° CO19.00338/U
CERTIFICADO BUREAU VERITAS
N° 304/19-2273-002
N° 304/19-2273-003
ARNESES Y EQUIPOS DE PROTECCIÓN CONTRA CAÍDAS

CARACTERÍSTICAS DE LA PIEZA

PRUEBA DE MIN. CARGA DE CERTIFICADO

PRODUCTO MATERIAL PESO NETO
CARGA ROTURA
Gancho de
ANSI Z359.1
seguridad, doble Acero forjado,
EN 362 : 2004
seguro, 3/4” de con tratamiento 3 600 lb ( 16 kN ) 5 000 lb ( 22,2 kN ) 303 g
CSA Z259.12-01
apertura. térmico.
FABRICACIÓN YOKE
Código: N-3032

Prueba de
24 EN362:2004 / T carga
(0.96)
Norma aplicada 3600 lb
141
(5.55)
PT
Marcado

EN362: 2004/ T
CLOSE AND LOCK
USE KEEPER MUST
WARNING: WHEN IN

Año de
Y N-3032
CE 0321

INSPECT BEFORE
fabricación

XXX##
120
C E 0321

23 kN 5000 lb
xxx ##

EACH USE
(4.72)
Instrucciones Número de norma
para el usuario: de aprobación
Adventencia en la puerta
(debe cerrar y bloquear)
Indicación:
Inspeccionar antes
Fabricante: YOKE de cada uso
Número de articulo
Y mm 5M
19 75)
(0. Y N-3032
Mínima carga
de rotura Mínima carga de rotura
5000 lb Número de articulo

El acero usado, es previamente sometido
a un análisis espectográfico para asegurar,
un contenido metalúrgico apropiado.
Todos los componentes forjados son
sometidos individualmente a una
prueba de control Magnaflux para
detectar rajaduras.
5M
Guarda cabo de plástico, refuerzo en la zona
de contacto con piezas metálicas.
Manguera transparente
de P.V.C. , facilita la
inspección del cable.

Prensado con férulas

2
de aluminio ( con una presión de 100 kg/cm )

VERSIÓN: 01
CÓDIGO: FCAL-004
PÁGINA 3/4
 ISO 9001:2015
FICHA TÉCNICA N° CO19.00338/U
CERTIFICADO BUREAU VERITAS
N° 304/19-2273-002
N° 304/19-2273-003
ARNESES Y EQUIPOS DE PROTECCIÓN CONTRA CAÍDAS

AMORTIGUADOR DE CAÍDA

CERTIF. BUREAU VERITAS Nº 304/19-2273-003

CERTIF. BUREAU VERITAS Nº 304/19-2273-002

SGC ISO 9001:2015 Nº CO19.00338/U

ANSI Z359. 1-2007, ANSI Z359.13-2013
NTP 851.002-2016 , UNE-EN 355:2002
El amortiguador de caída esta diseñado para
disipar la energía generada durante una caída
y limitar la fuerza sobre el cuerpo del usuario.

El amortiguador de caída, esta cubierto por un

estuche plástico resistente, donde se detalla:
- Certificación
- Normas
- Instrucciones
- Modelo
- Material
- Año de fabricación y
- Esquema de una caída ( factor 2 ).

ESQUEMA DE UNA CAÍDA FACTOR 2

Ejemplo del cálculo de altura libre necesaria

para detener una caída de factor 2

LONGITUD DE m

A Altura sobre punto de anclaje 1,80

B Línea de conexión 1,80
C Desaceleración 1,52
D Estiramiento de arnés 0,30
E Hombros a pies del trabajador 1,50
F Altura de seguridad 1,00
TOTAL 7,92

Altura libre necesaria para detener la caÍda: 7,92 m

Un análisis como el de este ejemplo debe ser realizado
por una persona calificada.

LONGITUD INICIAL: 1,80 m

LONGITUD DESPUES DE ACTIVARSE: 3,32 m
Después de haber resistido una caída, FUERZA PROMEDIO DE FRENADO: 6 kN
un amortiguador debe ser retirado
de servicio.

VERSIÓN: 01
ANSI/ASSE Z359.1-2016, Z359.1-2007, Z359.3-2017, Z359. 4-2013, Z359.11-2014, Z359.13-2013, CÓDIGO: FCAL-004
Z359.18-2017, A10.32-2012, OSHA 1926.502 PÁGINA 4/4
