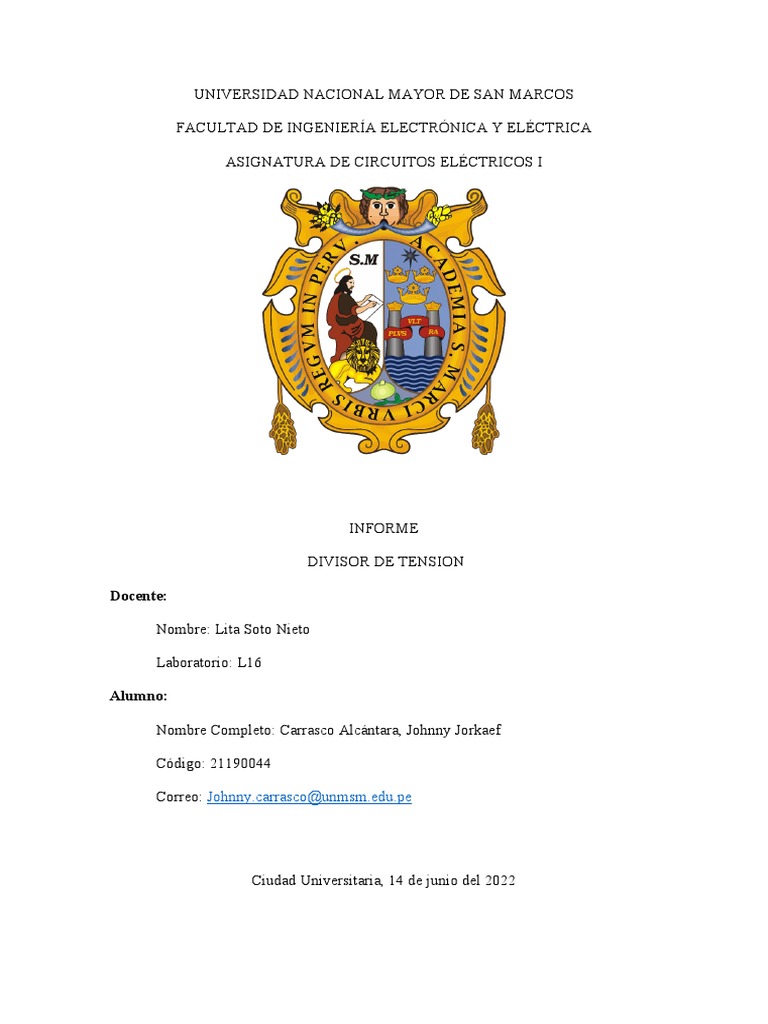

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS

FACULTAD DE INGENIERÍA ELECTRÓNICA Y ELÉCTRICA

ASIGNATURA DE CIRCUITOS ELÉCTRICOS I

INFORME

DIVISOR DE TENSION

Docente:

Nombre: Lita Soto Nieto

Laboratorio: L16

Alumno:

Nombre Completo: Carrasco Alcántara, Johnny Jorkaef

Código: 21190044

Correo: Johnny.carrasco@unmsm.edu.pe

Ciudad Universitaria, 14 de junio del 2022


DIVISOR DE CORRIENTE:
Divisor de corriente es un circuito o, una parte de un circuito, que está formado por dos
resistencias conectadas en paralelo.

Es fácil demostrar que la corriente que la corriente I1, es la suma de las corrientes I2 e
I3. Basta con aplicar la primera ley de Kirchhoff al nudo superior:
I1 = I2 + I3
Tomando como ejemplo el circuito de la figura anterior, la corriente entrante al nudo se
dividirá de forma proporcional al valor de las resistencias de cada una de las ramas del
circuito.
De ahí, el nombre de divisor de corriente. Se puede calcular fácilmente, de manera
directa, cada una de las corrientes que circulan por cada resistencia, aplicando la regla
del divisor de corriente.
REGLA DEL DIVISOR DE CORRIENTE:
Siguiendo con el ejemplo de la figura anterior, vamos a calcular la corriente que circula
por cada una de las resistencias.
Primeramente, calculamos la corriente que circula por R1:
I2 = I1 * (R2 / R1 + R2)
Ahora, calculamos la corriente que circula por la rama de la resistencia R2:
I3 = I1 * (R1 / R1 + R2)
Como se puede observar, con una sola operación se puede calcular el valor de la
corriente que circula por cada rama.
Recordad, que la regla del divisor de corriente sólo se puede aplicar cuando se trata de
dos ramas en paralelo.
RESISTORES EN SERIE Y EN PARALELO:
Propiedades de los resistores en serie
Siempre que tengamos más de un resistor en una fila, la configuración se describe como
que tiene resistores en serie.
Los resistores en serie tienen algunas características especiales que vale la pena
recordar. Cualquier configuración de resistores en serie tiene las siguientes propiedades.
Propiedades de los resistores en paralelo
Otra forma posible de organizar resistores en un circuito es tener ramas con múltiples
resistores que parten de un nodo único en el circuito

También hay que tener en cuenta que no todos los circuitos están estrictamente en serie
o en paralelo. A veces puede ser una combinación de ambos.
Aplicaciones
Circuito de medidor eléctrico
Una de las aplicaciones de los circuitos divisores de corriente son los circuitos de
los medidores eléctricos. En estos circuitos se desea que una parte de la corriente que
se mide pase a través de un dispositivo de detección.
Utilizando la fórmula del divisor de corriente, se puede calcular el valor de la resistencia
adecuado para suministrar la cantidad justa de corriente destinada al dispositivo en un
caso determinado.
Pararrayos
Los pararrayos actúan como divisores de corriente. Cuando cae un rayo, fluye una gran
cantidad de corriente que pasa por el pararrayos y desvía gran parte de esta corriente a la
tierra. La corriente del rayo debería pasar a través de una resistencia muy baja.
Amperímetro
Un amperímetro utiliza un divisor de corriente para desviar la mayor parte de la
corriente mientras el equipo está midiendo una pequeña fracción conocida de esta.
BIBLIOGRAFIA:
https://mielectronicafacil.com/analisis-de-circuitos/divisor-de-corriente/#circuito-
de-medidor-electrico
