Repaso Circuitos

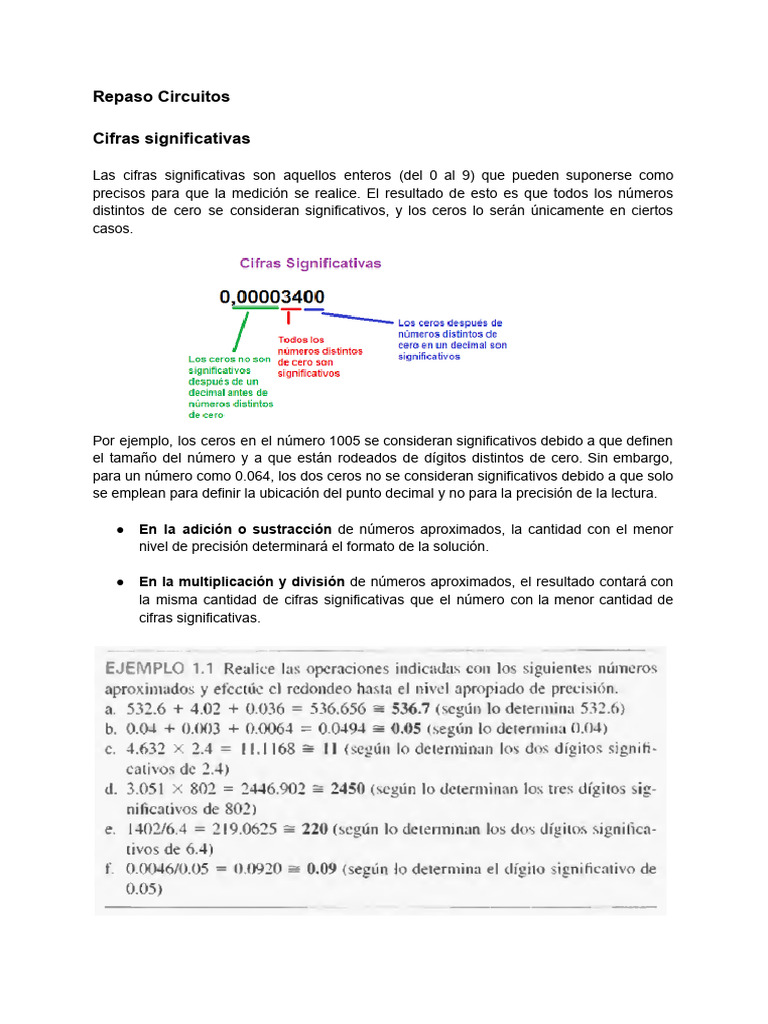

Cifras significativas

Las cifras significativas son aquellos enteros (del 0 al 9) que pueden suponerse como
precisos para que la medición se realice. El resultado de esto es que todos los números
distintos de cero se consideran significativos, y los ceros lo serán únicamente en ciertos
casos.

Por ejemplo, los ceros en el número 1005 se consideran significativos debido a que definen
el tamaño del número y a que están rodeados de dígitos distintos de cero. Sin embargo,
para un número como 0.064, los dos ceros no se consideran significativos debido a que solo
se emplean para definir la ubicación del punto decimal y no para la precisión de la lectura.

● En la adición o sustracción de números aproximados, la cantidad con el menor

nivel de precisión determinará el formato de la solución.

● En la multiplicación y división de números aproximados, el resultado contará con

la misma cantidad de cifras significativas que el número con la menor cantidad de
cifras significativas.
Potencias de 10

Para disminuir la dificultad de las operaciones matemáticas con números que presenten tal
variación de tamaño, por lo general se emplean las potencias de diez. Esta notación
aprovecha la ventaja de las propiedades matemáticas de las potencias de diez. La notación
utilizada para representar números que son potencias enteras de diez es la siguiente:

● Observe que los números de la lista mayores que 1 están asociados con potencias
positivas de diez, y los menores que 1 están asociados con potencias negativas de
diez.

● Un método rápido para determinar la potencia apropiada de diez es colocar un

apóstrofe a la derecha del número 1 en cualquier lugar que este se encuentre; luego
comenzar a contar a partir de ahí el número de lugares a la derecha o la izquierda
hasta llegar al punto decimal.

● Desplazarse a la derecha indica una potencia de diez positiva, mientras que el

movimiento hacia la izquierda indica una potencia negativa.
Operaciones aritméticas bàsicas
Prefijos

En la notación de ingeniería, a potencias de diez específicas se les asignaron prefijos y

símbolos, como se muestra en la tabla 1.2, los cuales permiten reconocer fácilmente la
potencia de diez y proporcionan un mejor canal de comunicación entre especialistas de la
tecnología.
Resistencias (Ω)

Origen:

La resistencia fue descubierta por Georg Ohm en 1827, tiene un parecido conceptual con la
fricción en la física mecánica. La unidad de la resistencia en el Sistema Internacional de
Unidades es el ohmio (Ω). Para su medición, en la práctica existen diversos métodos, entre
los que se encuentra el uso de un óhmetro. Además, su magnitud recíproca es la
conductancia, medida en Siemens.

¿Qué es?

El flujo de carga a través de cualquier material encuentra una fuerza opuesta que es similar
en muchos aspectos a la fricción mecánica. A esta oposición, debido a las colisiones entre
electrones y otros átomos en el material, que convierte la energía eléctrica en otra forma de
energía como el calor. Se le llama resistencia del material. La unidad de medición para la
resistencia es el ohm, para el cual se emplea el símbolo Ω.

¿Cuál es la función de la resistencia?

Las resistencias, son elementos que consumen corriente, es decir son capaces de
transformar parte o a veces toda la energía eléctrica en energía calorífica, como por ejemplo
en las planchas o en las cocinas eléctricas, pero en los circuitos electrónicos se emplean
para regular el flujo de electrones.

Código de colores:
¿Cómo calcular el valor máximo y mínimo de una resistencia eléctrica?

para buscar el valor minimo y maximo de una resistencia debemos de aplicar la siguiente
formula:

𝑣𝑎𝑙𝑜𝑟 𝑑𝑒 𝑙𝑎 𝑟𝑒𝑠𝑖𝑠𝑡𝑒𝑛𝑐𝑖𝑎 𝑥 𝑙𝑎 𝑡𝑜𝑙𝑒𝑟𝑎𝑛𝑐𝑖𝑎 𝑑𝑒 𝑙𝑎 𝑟𝑒𝑠𝑖𝑠𝑡𝑒𝑛𝑐𝑖𝑎

100

por ejemplo: tenemos que buscar el valor max y min de la resistencia 420 ± 5%, aplicamos
420 𝑥 5
la fórmula y seria: 100
= 21 valor max = 420 + 21 = 441; valor min = 420 - 21 = 399.
Analisis de Circuitos en DC

Un circuito consta de cualquier número de elementos conectados en puntos terminales,

ofreciendo al menos una ruta cerrada por la cual pueda fluir la carga.

Dos elementos se encuentran en serie si:

1. Solo cuentan con una terminal en común (es decir, una terminal de un elemento se
encuentra conectada solamente a una terminal del otro elemento).

2. El punto común entre los dos elementos no se encuentra conectado con otro elemento
que transporta corriente.

A la hora de medir las resistencias hay que tomar en cuenta que el voltímetro se mide
en paralelo y el amperímetro en serie.

Circuitos en Serie

1. Criterios a tomar en cuenta:

● Una rama de un circuito es cualquier segmento del circuito que cuente con uno o
más elementos en serie.

● La corriente es la misma a lo largo de los elementos en serie.

● La resistencia total de un circuito en serie es la suma de los niveles de resistencia.

● Una vez que RT se conoce, la corriente extraída de la fuente puede determinarse

utilizando la ley de Ohm de la siguiente forma:

● El hecho de que la corriente sea la misma por cada elemento en circuito serie,
permite un cálculo directo del voltaje en cada resistor utilizando la ley de Ohm.

● La potencia entregada a cada resistor puede entonces determinarse utilizando

cualquiera de las tres ecuaciones que a continuación se presentan para R1:
 ● La potencia entregada por la fuente es:

● La potencia total entregada a un circuito resistivo será igual a la potencia total

disipada por los elementos resistivos.

Fuentes de voltaje en serie

● Las fuentes de voltaje pueden conectarse en serie, para incrementar o disminuir el

voltaje total aplicado a un sistema.

● El voltaje neto se determina simplemente al sumar las fuentes con la misma

polaridad y restando el total de las fuentes con polaridad opuesta.

● La polaridad neta será la polaridad de la suma más grande.

Ley de Voltaje de Kirchhoff

La ley de voltaje de Kirchhoff (LVK) establece que la suma algebraica de las elevaciones
y caídas de potencial alrededor de un lazo (o trayectoria) cerrado es cero.
Un lazo cerrado es cualquier trayectoria continua que sale de un punto en una dirección y
regresa al mismo punto desde otra dirección sin abandonar el circuito.
Regla del Divisor de Voltaje

Regla del divisor de voltaje (RDV) que permite la determinación de los niveles de voltaje
sin tener que encontrar antes la corriente.

La regla del divisor de voltaje establece que el voltaje en un resistor en un circuito en

serie es igual al valor de ese resistor multiplicado por el voltaje total en los elementos
en serie, dividido entre la resistencia total de los elementos en serie.

Analisis de Circuitos en Paralelo

● Dos elementos, ramas, o redes están en paralelo si tienen dos puntos en común.
Conductancia y Resistencia Totales

Conductancia eléctrica: Se denomina conductancia eléctrica a la facilidad que ofrece un

material al paso de la corriente eléctrica, es decir, que la conductancia es la propiedad
inversa de la resistencia eléctrica. Se mide en siemens (s).

Para elementos en paralelo, la conductancia total es la suma de las conductancias

individuales.

● EJEMPLO 1: Determine la conductancia y la resistencia totales para la red en

paralelo.

● Determine el efecto sobre la conductancia y la resistencia totales de la red de la

figura anterior, si otro resistor de 10 fuese agregado en paralelo a los otros
elementos.
● Determinación de la resistencia total de los resistores en paralelo.

● La resistencia total de los resistores en paralelo es siempre menor que el valor del
resistor más pequeño.
● La resistencia total de dos resistores en paralelo es el producto de los dos dividido
entre su suma.

● Para tres resistores en paralelo, la ecuación para RT es:

Cómo Buscar R incógnita

𝑅𝑋 . 𝑅𝑇 (9Ω) (6Ω) 54Ω

R2 =
𝑅𝑥 − 𝑅𝑇
Ejemplo: R2 =
9Ω − 6Ω
= 3Ω
= 18Ω

El voltaje en los elementos en paralelo es el mismo.

Para redes en paralelo de una sola fuente, la corriente de la fuente (Is) es igual a la
suma de las corrientes individuales de rama.

La potencia disipada por los resistores y entregada por la fuente se puede determinar
a partir de:

Ley de Corriente de Kirchhoff

La ley de corriente de Kirchhoff (LCK) establece que la suma algebraica de las corrientes
que entran y salen de un área, sistema o unión es cero.
En otras palabras, la suma de las corrientes que entran a un área, sistema o unión debe ser
igual a la suma de las corrientes que salen del área, sistema o unión.

Regla del divisor de corriente

La regla del divisor de corriente (RDC) determinará cómo se divide entre los elementos la
corriente que entra a un conjunto de ramas paralelas.

● Para dos elementos en paralelo de igual valor, la corriente se dividirá en forma

equitativa.
 ● Para elementos en paralelo con valores diferentes, a menor resistencia, mayor será
la porción de la corriente de entrada.

● Para elementos en paralelo de valores diferentes, la corriente se dividirá según una

razón igual a la inversa de los valores de sus resistores.

Para el caso particular de dos resistores en paralelo:

Circuito Mixto

Un circuito mixto es aquel en el que se combinan conexiones en serie y en paralelo. Para la

solución de estos problemas se trata de resolver primero todos los elementos que se
encuentran en serie y en paralelo para finalmente reducir a la un circuito puro, bien sea en
serie o en paralelo.

Las características del Circuito Mixto son las siguientes:

● Se caracteriza por estar compuesta por la combinación de circuitos en serie y

paralelo.

● El voltaje varía dependiendo de la caída de tensión entre cada nodo.

● La intensidad de la corriente varía dependiendo de la conexión.

IMPORTANTE:
En un circuito en serie la corriente es igual pero el voltaje es diferente y en
paralelo el voltaje es igual pero la corriente es diferente.

¡BUENA SUERTE MIJOS Y MIJASSS!

Por: Elayza S. S. H.
