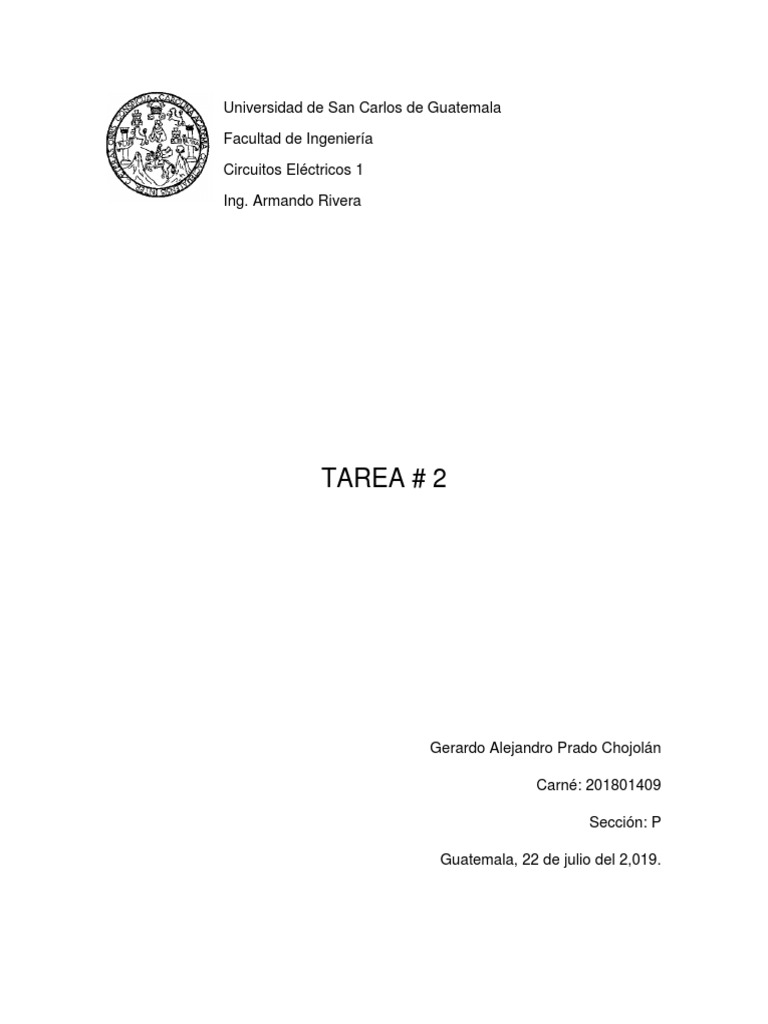

Universidad de San Carlos de Guatemala
Facultad de Ingeniería
Circuitos Eléctricos 1
Ing. Armando Rivera
TAREA # 2
Gerardo Alejandro Prado Chojolán
Carné: 201801409
Sección: P
Guatemala, 22 de julio del 2,019.
Introducción
Existen diferentes configuraciones de circuitos en el mundo de la electrónica
y electricidad que funcionan como una solución práctica y eficiente a problemas
comunes. Estos tipos de configuraciones son creaciones a partir de la combinación
de conocimientos acerca del funcionamiento de los diferentes dispositivos
conocidos. Entre estos circuitos se encuentras los divisores tanto de corriente como
de voltaje, ya que tienen como misión fragmentar para diversas aplicaciones su
respectiva propiedad, con el fin de disminuir el voltaje o corriente que recorrerá una
parte específica del circuito. Además, las diferentes configuraciones existentes
permiten la conversión de fuentes de voltaje en fuentes de corriente o viceversa por
el “simple” hecho de posicionar de distinta forma la resistencia, logrando así poder
realizar cálculos más apegados a la realidad dependiendo de la necesidad o
situación que se presente, utilizando la fuente de mayor conveniencia. Por otro lado,
los circuitos en serie permiten la interconexión de diferentes dispositivos uno tras
otro, de manera que no haya ramificaciones entre los mismos. De esta manera, se
permite un funcionamiento, aunque comprometido, con una mejor eficiencia en
cuestión de corriente. A su vez, los circuitos en paralelo permiten la conexión de
dispositivos a través de las terminales de entrada y salida de los mismos. Este tipo
de circuitos permite un funcionamiento sin condicionarse por la falla de algún
elemento. Por lo tanto, en cuestiones prácticas es más recomendable, sin embargo
cuenta con ciertas desventajas, como la fragmentación de la corriente.
Contenido
Divisor de corriente
Es un circuito eléctrico que reparte una corriente de entrada en dos o
más corrientes de menor valor. Es decir, el divisor de corriente permite
convertir una corriente en otra más pequeña. Esto se consigue al colocar la
misma cantidad de resistencias en paralelo que el número de corrientes que
se deseen. El divisor de corriente debe satisfacer la Ley de corriente de
Kirchhoff.
Para conocer la corriente en alguna parte del circuito se emplea:
𝑅𝑇
𝐼𝑥 = 𝐼𝑇 ( )
𝑅𝑥
Donde:
Ix = corriente en resistencia x
It= corriente total
Rt= resistencia equivalente
Rx = resistencia en estudio
Divisor de voltaje
Es un circuito eléctrico sencillo que fracciona el voltaje de una fuente
entre una o más resistencias conectadas. Es posible al realizar una
configuración de resistencias en serie y un voltaje de entrada, obteniendo un
voltaje de salida equivalente a una fracción del original. Se consigue al
colocar la misma cantidad de resistencias que el número de voltajes
diferentes deseados. Siendo uno de los circuitos más fundamentales en
electrónica. Debe obedecer la segunda Ley de Kirchhoff.
Para conocer el voltaje en una parte específica del circuito:
Donde: Vi = Voltaje deseado
𝑅𝑖
𝑉𝑖 = 𝑉𝑓 ( ) Ri = resistencia del voltaje deseado
∑ 𝑅𝑇
Rt = resistencia total
Vf = voltaje de entrada / fuente
Conversión de fuentes
Es el proceso de intercambiar una fuente de voltaje en serie con una
resistencia por medio de una fuente de corriente en paralelo con una
resistencia o viceversa.
Voltaje - corriente
Para transformar una fuente práctica de voltaje en una fuente
práctica de corriente, se calcula la corriente de la fuente ideal por
medio de:
𝑉𝑠
𝐼𝑠 =
𝑅𝑠
Luego, se conecta la fuente de corriente en paralelo con una
resistencia Rs.
Corriente - voltaje
Para transformar una fuente práctica de corriente en una fuente
práctica de voltaje se calcula el voltaje de la fuente ideal de la siguiente
forma:
𝑉𝑠 = 𝐼𝑠 𝑅𝑠
Para finalizar, se conecta la fuente de voltaje en serie con una
resistencia Rs.
La equivalencia entre una fuente de corriente y una fuente de voltaje
existe sólo en sus terminales externas.
Circuito en serie
Es una red de conexiones que tienen un único camino para la corriente
eléctrica que debe de alcanzar todas las terminales o componentes que
conforman el circuito, en donde los componentes eléctricos se conectan uno
tras de otro. Estos proveen la misma cantidad de corriente a todos los
componentes de la red. La resistencia equivalente es igual a la suma de cada
resistencia por la que pasa la corriente siendo de mayor valor que la
resistencia más alta conectada al circuito, por lo que a mayor cantidad de
resistencias conectadas mayor será la resistencia equivalente. Los circuitos
en serie permiten la suma de voltaje.
Sus características como ecuaciones:
o Corriente
𝐼𝑇 = 𝐼1 = 𝐼2 = ⋯ = 𝐼𝑘
o Voltaje
𝑉𝑇 = 𝑉1 + 𝑉2 + ⋯ + 𝑉𝑘
o Resistencia
𝑅𝑇 = 𝑅1 + 𝑅2 + ⋯ + 𝑅𝑘
Circuito en paralelo
Es una conexión de dispositivos eléctricos posicionados de forma en
que las terminales de entrada con las terminales de salida se conecten entre
sí. Los circuitos en paralelo mantienen el mismo voltaje para todos los
dispositivos, por otro lado mientras más dispositivos se conecten a la red,
más corriente deberá generar la fuente, por lo que la corriente total es la
suma de la corriente que circula en cada dispositivo. En cambio, la resistencia
se comporta de manera diferente, mientras más dispositivos se conecten a
la red menor será la resistencia total del circuito.
Sus características como ecuaciones:
o Corriente
𝐼𝑇 = 𝐼1 + 𝐼2 + ⋯ + 𝐼𝑘
o Voltaje
𝑉𝑇 = 𝑉1 = 𝑉2 = ⋯ = 𝑉𝑘
o Resistencia
1 1 1 1
= + + ⋯+
𝑅𝑇 𝑅1 𝑅2 𝑅𝑘
Ejemplos Prácticos
Divisor de corriente
Divisor de voltaje
Conversión de fuente
Voltaje – corriente
Corriente – voltaje
Circuito en serie
Circuito en paralelo
Conclusiones
Los divisores de voltaje cuentan con diversas aplicaciones ya que son
uno de los circuitos eléctricos más utilizados. Se pueden aplicar en
potenciómetros, con el fin de obtener un divisor de voltaje ajustable a
las necesidades. Además de utilizarse en lectores de sensores
resistivos y detectores de cambios de nivel.
Los divisores de corriente tienen distintas aplicaciones en el campo de
electrónica. Se emplean para disminuir la corriente en algún circuito
para regular y proteger el dispositivo o dispositivos eléctricos
posteriores. Es un sistema de protección y división, utilizado en el
sistema de pararrayos.
La conversión de fuentes se utiliza al analizar un circuito de un
dispositivo en realidad. Esto se debe a que estos circuitos no son
ideales por lo que al realizar algún cálculo este será incorrecto. Es por
esto que se trata de modelar un circuito ideal que posee las mismas
características que el circuito que se está analizando. Esto lo podemos
observar en los circuitos de los carros al momento de querer
arrancarlo con las luces encendidas, este no es un circuito ideal por lo
que es necesario hacer una conversión de fuente.
Los circuitos en serie son de los más utilizados. Estos permiten crear
divisores de voltaje, incrementar el voltaje de una batería, como
sistema de prevención o de seguridad que permitirá detener el
funcionamiento de una máquina al interrumpir el circuito en serie,
siendo de gran ayuda, entre otros.
Los circuitos en paralelo son de los más utilizados al igual que los
circuitos en serie. Estos permiten crear divisores de corriente,
incrementar la corriente de una batería, mantener el funcionamiento
de una red al evitar que el error o mal funcionamiento de un
componente estropee el resto de la red, por ejemplo en conexiones de
bombillos, entre otros.
Bibliografía
1. Boylestad, R. (2011). Introducción al Análisis de Circuitos. México D.F.:
PEARSON EDUCACIÓN.
2. Young, H. y. (2013). Física Universitaria con Física Moderna. México D.F.:
PEARSON.
