3.

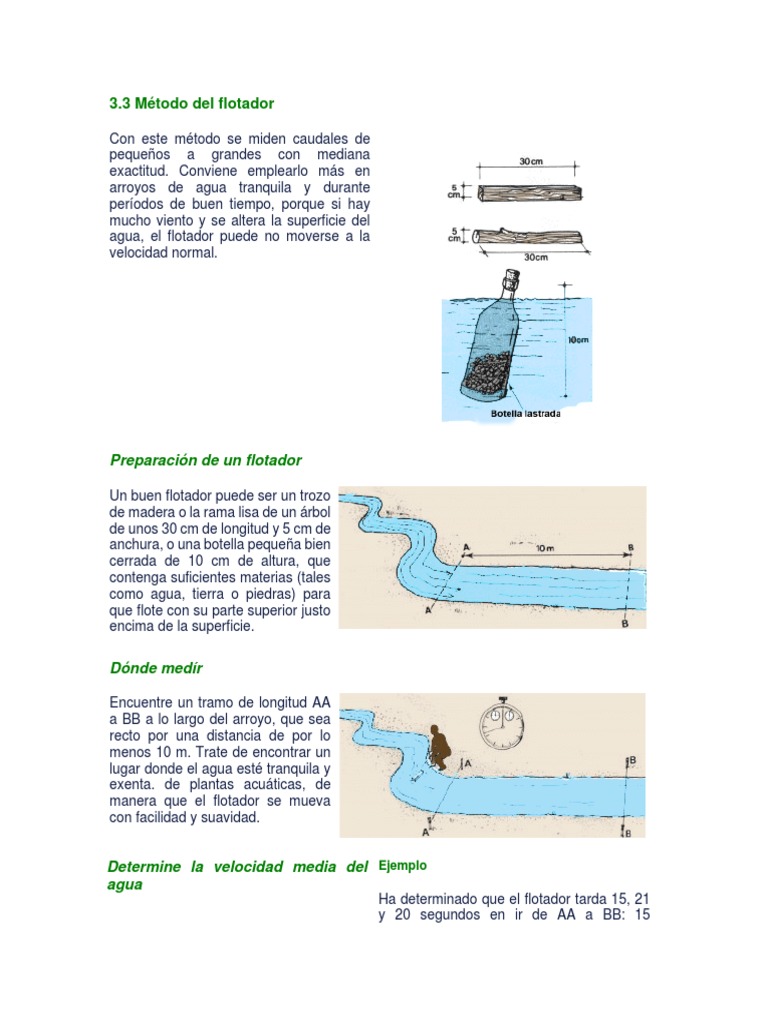

3 Método del flotador

Con este método se miden caudales de

pequeños a grandes con mediana
exactitud. Conviene emplearlo más en
arroyos de agua tranquila y durante
períodos de buen tiempo, porque si hay
mucho viento y se altera la superficie del
agua, el flotador puede no moverse a la
velocidad normal.

Preparación de un flotador

Un buen flotador puede ser un trozo

de madera o la rama lisa de un árbol
de unos 30 cm de longitud y 5 cm de
anchura, o una botella pequeña bien
cerrada de 10 cm de altura, que
contenga suficientes materias (tales
como agua, tierra o piedras) para
que flote con su parte superior justo
encima de la superficie.

Dónde medír

Encuentre un tramo de longitud AA

a BB a lo largo del arroyo, que sea
recto por una distancia de por lo
menos 10 m. Trate de encontrar un
lugar donde el agua esté tranquila y
exenta. de plantas acuáticas, de
manera que el flotador se mueva
con facilidad y suavidad.

Determine la velocidad media del Ejemplo

agua
Ha determinado que el flotador tarda 15, 21
y 20 segundos en ir de AA a BB: 15
Pida a un amigo que ponga el flotador en segundos es mucho menos que las otras dos
el centro del arroyo, a unos pocos metros medidas; tome una cuarta medida y
aguas arriba de la línea AA y que lo suelte empléela en vez de 15.
suavemente en la corriente. Póngase en la
línea BB y empleando el reloj mida
exactamente el tiempo (en segundos) que
tarda el flotador en recorrer la distancia de
so AA a BB.

Repita tres veces la operación. Ponga el

flotador en el agua y observe cuánto
tiempo tarda en recorrer la distancia de AA
a BB en tres momentos distintos.

Nota: si una de las tres medidas difiere

mucho de las otras dos, tome una cuarta y
emplee ésta.

Ahora puede calcular el tiempo medio que Ejemplo

ha tardado el flotador en ir de AA a BB.
Sume las tres medidas y divida por tres. Los tres tiempos medidos son de 19, 21 y 20
segundos: su suma es de 19 + 21 + 20 = 60
segundos; el tiempo medio para recorrer la
distancia de AA a BB es de 60 s ^ 3 = 20
segundos.

Averigue la velocidad de la superficie del Ejemplo

agua (en m/s) dividiendo la distancia de AA
a BB (en este ejemplo, 10 m) por el tiempo AA a BB = 10 metros
medio (en segundos) y multiplique este Tiempo medio = 20 segundos
resultado por 0,85 (un coeficiente de Velocidad de la superficie del agua = 10 m -
corrección) para estimar la velocidad H 20 s
media del agua del arroyo. o 10 � 20 m/s= 0.5 m/s
la velocidad media del agua = 0,5 m/s x 0,85
= 0,425 m/s.

Averigüe la profundidad media

Mida la anchura (en m) del arroyo en

varios lugares. Tome la medida que
reaparece con más frecuencia, como la
anchura media.
Ejemplo

Las medidas de la anchura han sido 1,1

m, 1 m, 1 m, 0,9 m, 1 m y 1,2 m; utilice 1
m como la anchura media.

Averig�e la profundidad media

Mida la profundidad del agua (en m) del

arroyo en varios lugares a lo largo de su
anchura. Tome la mitad de la medida más
profunda como una aproximación de la
profundidad media.

Ejemplo

Las medidas de la profundidad han sido

0,2 m, 0,6 m, 0,9 m, 1,2 m, 0,8 m y 0,3 m;
la más profonda es de 1,2 m, de modo que
la profundidad media es 1,2 m -r- 2 = 0,6
m.

Calcule el caudal de agua

Para calcular el caudal de agua (en m3) Ejemplo

multiplique la velocidad media del agua (en
m/s) por la anchura media (en m) y por la
Caudal de agua = 0,425 m/s x 1 m x 0,6 m
profundidad media
= 0,255 m3/s.
(en m).

Nota: recuerde que 1 m3 = 1 000 I, de Ejemplo

modo que multiplique por está cifra
para convertir las medidas del caudal de Caudal de agua = 0,255 m3/s x 1 000 I =
agua en litros por segundo (l/s). 255 l/s.

3.4 Método del flotador y la sección

transversal

Este es un método sencillo para medir un

caudal de pequeño a grande con bastante
más exactitud que el del flotador descrito
en la Sección 33. Como este último
método, conviene emplearlo en agua
tranquila, en momentos de buen tiempo,
cuando hay poco viento. Deber� preparar
un flotador como se ilustra .

Dónde tomar las medidas

Busque un tramo de arroyo recto en una

distancia de por lo menos 20 metros. Trate
de encontrar un lugar de agua tranquila y
exento de plantas acuáticas, de modo que
el flotador se moverá con facilidad y
regularidad. Márquelo con estacas en
ambos lados de la corriente, en los puntos
AA y BB y tienda una línea entre las
estacas.

Averigüe la sección transversal

media

La sección transversal del arroyo será

distinta al comienzo (AA) y al final (BB).
Tendrá que determinar la sección
transversal media.

Mida 5 veces la profundidad del agua (en m) Sera más fácil registrar las medidas que
a distancias iguales a través del arroyo en el tome en los puntos AA y BB si prepara un
punto AA. pequeño esquema con una hoja de registros
en la cual hacer las añotaciones.

Cuando haya tornado todas las medidas en Ejemplo

el punto AA, sume las cinco cifras de la
profundidad y divida por cinco para En el punto BB la profundidad media es de
encontrar la profundidad media del agua en 0,8 m y la anchura del arroyo de 2 m; la
AA. sección transversal en ese punto es 0,8 m x
2 m = 1,6 m2.

La sección transversal (en m2) en el punto Ejemplo

AA es la profundidad media multiplicada por
la anchura del arroyo. La anchura del arroyo en el punto AA es de
2 m; la sección transveral en ese punto es,
por tanto, 1 m x 2 m = 2 m2.

Tome en el punto BB las mismas medidas Ejemplo

que en el punto AA para averiguar la
profundidad media, anchura del arroyo y En el punto BB la profundidad media es de
sección transversal en BB. 0,8 m y la anchura del arroyo de 2 m; la
sección transversal en ese punto es 0,8 m x
2 m = 1,6 m2.

Para calcular la sección transversal media Ejemplo

en los puntos AA y BB sume los dos valores
de la sección transversal que ha Sección transversal en el punto AA = 2,0 m2
determinado y divida por 2. Sección transversal en el punto BB = 1,6 m2
Total de AA + BB = 3,6 m2
Sección transversal media = 3,6 m2 4- 2 =
1,8 m2

Averigüe la velocidad media

del agua

Ahora tiene que encontrar la

velocidad media del agua
empleando un flotador. Que un
amigo ponga el flotador en el centro
del arroyo a unos pocos metros
aguas arriba de la línea AA y que lo
suelte con cuidado en la corriente.
Póngase en la línea BB y,
empleando un reloj, mida
exactamente el tiempo (en
segundos) que tarda el flotador en
recorrer la distancia de AA a BB.
Repita la medida por lo menos tres Ejemplo
veces y calcule el tiempo medio
sumando todas las medidas y Distancia de AA a BB = 20 m; los tres tiempos
dividiendo por el número de medidos son de 59, 61 y 60 segundos; su suma
medidas que haya tornado. A es de 180 segundos; el tiempo medio en ir de AA
continuación, divida la distancia de a BB es de 180 -f- 3 = 60 segundos; la velocidad
AA a BB por el tiempo medio para de la superficie del agua es de 20 m -r- 60 s = 0,33
averiguar la velocidad del agua en la
superficie y multiplique esto por 0,85 m/s; la velocidad media del agua es de 0,33 x 0,85
(un coeficiente de corrección) para = 0,27 m/s.
estimar la velocidad media del agua.

Calcule el caudal de agua

Para calcular el caudal de agua (en m3/s) Ejemplo

multiplique la velocidad media del agua por
la sección transversal media.
Velocidad media del agua = 0,27 m/s;
Sección transversai media = 1,8 m2;
Caudal de agua = 0,27 m/s x 1,8 m2 = 0,486
m3/s.

Para expresar este caudal en litros por Ejemplo

segundo (l/s) multiplique el resultado (en
m3/s) por 1 000. 0,486 m3/s x 1 000 = 486 l/s..

Nota: este método puede resultar

más exacto si se aumenta la
distancia de AA a BB a 30 m, a 50
m o incluso a 100 m. Se
recomienda una distancia mayor
entre AA y BB si la corriente es
rápida. Cuanto más veloz sea el
agua, mayor deberá ser la
distancia.

Nota: puede aumentar la exactitud

de este método si se incrementan
las medidas del tiempo a 5, 7 o
incluso 10 veces.

Pero recuerde: Ejemplo

• cuanto mayor sea el tiempo Distancia de AA a BB = 20 m.

medido, menor será el número
de medidas que se necesiten;
• cuanto más largo sea el
tiempo medido, mayor será la
diferencia entre cada cifra.
Ha soltado el flotador cinco veces y ha medido el
tiempo que tarda en ir de AA a BB como 50, 47, 51,
48 y 54 segundos.
Por término medio ha flotado 50 + 47 + 51 + 48 +
54 =(250 � 5) = 50 s.

Velocidad de la superficie del agua = 20 m � 50 s

or 0.4 m/s.
 Velocidad media del agua = 0.4 m/s x 0.85
(coeficiente de corrección) = 0.34 m/s.

Recuérdese de adaptar sus cálculos de manera correspondiente.
