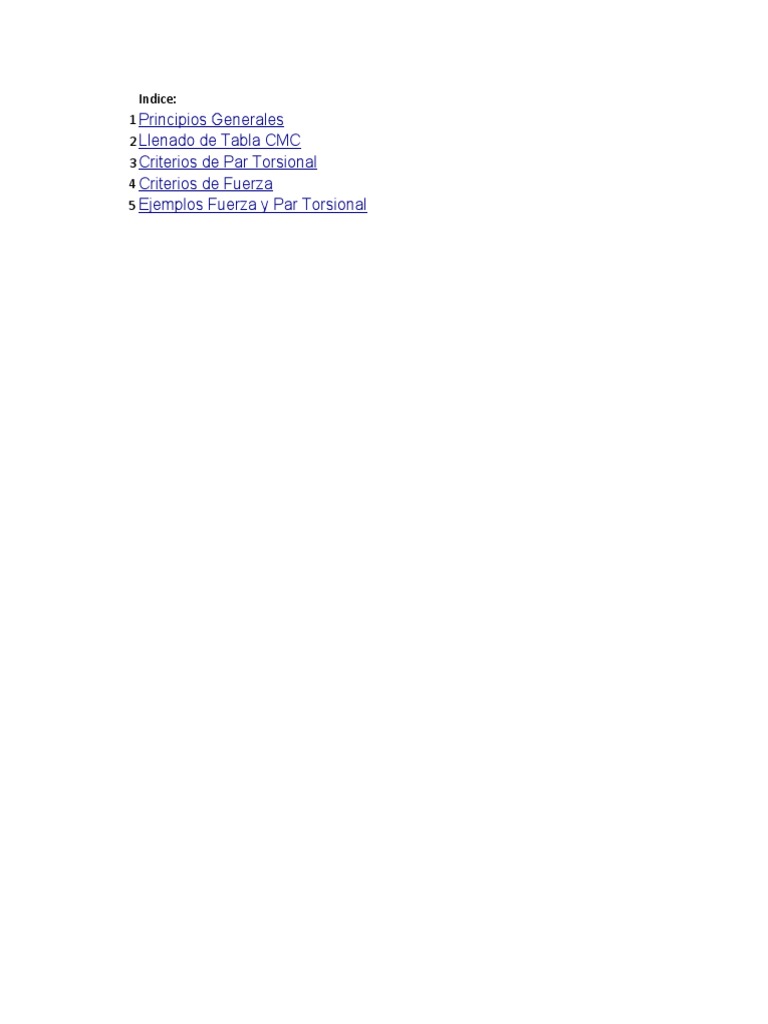

Indice:

1 Principios Generales
2 Llenado de Tabla CMC
3 Criterios de Par Torsional
4 Criterios de Fuerza
5 Ejemplos Fuerza y Par Torsional
Tabla de las Capacidades de Medición y Calibración, CMC, de los laboratorios de calibración acreditados

Principios Generales
1. El alcance de acreditación de un laboratorio de calibración está definido por sus capacidades metrológicas para ofrecer servicios de calibración o medición, información
que se presenta en las Tablas de Capacidades de Medición y Calibración del laboratorio acreditado.

2. Los laboratorios de calibración acreditados inscriben en sus Tablas de Capacidades de Medición y Calibración, aquellos servicios de medición o calibración que pueden
ofrecer de manera rutinaria a sus clientes. Por lo que, la valoración o cuantificación de la componente de incertidumbre debida a un instrumento bajo calibración, IBC,
corresponde a instrumentos de medición calibrados rutinariamente.

3. Un laboratorio acreditado no puede ofrecer servicios de calibración con un valor de incertidumbre expandida menor al valor declarado en sus Capacidades de Medición
y Calibración.

4. La concurrencia de las capacidades de medición y calibración de un laboratorio de calibración acreditado, permiten establecer valores de incertidumbre de medición
que el laboratorio puede obtener al ofrecer los servicios de calibración o medición que están inscritos en sus Tablas de Capacidades de Medición y Calibración.

5. Los usuarios de instrumentos de medición podrán encontrar información en las Tablas de Capacidades de Medición y Calibración (CMC) de los laboratorios
acreditados, que les permita elegir a aquel laboratorio que disponga de capacidades técnicas para realizar la calibración de sus instrumentos de medición.

6. Los usuarios de los servicios de calibración podrán distinguir en las Tablas de CMC, cuál es la incertidumbre de calibración que un laboratorio acreditado puede ofrecer
en la calibración de un instrumento de medición.

7. El valor de incertidumbre en la calibración de un instrumento de medición que un laboratorio acreditado puede obtener en la prestación de un servicio de calibración,
está asociado específicamente con el tipo de instrumento a calibrar y con el punto de medición en que será calibrado. Por ello, una Tabla de CMC asocia la incertidumbre
de calibración con el tipo de instrumento a calibrar y con el intervalo/punto de medición en que será calibrado.

8. En la calibración de un mismo instrumento de medición, los laboratorios acreditados pueden ofrecer distintos valores de incertidumbre de calibración. Estas diferencias
están asociadas con las Capacidades de Medición y Calibración que son propias de cada laboratorio acreditado. Por ejemplo, un laboratorio puede disponer de patrones
de referencia de mayor calidad metrológica y ofrecer una menor incertidumbre en un servicio de calibración.

9. En las Tablas de CMC se presenta información sobre la componente de incertidumbre que se puede asociar con el desempeño del instrumento bajo calibración. Esta
componente de incertidumbre se determina considerando aspectos de desempeño del instrumento bajo calibración, tales como la deriva en el tiempo y/o la repetibilidad
de los resultados de medición; la resolución del resultado de medición.
Los usuarios de los servicios de medición y calibración de los laboratorios acreditados podrán identificar en las Tablas de CMC, que para un mismo instrumento de
medición, varios laboratorios ofrecen la misma componente de incertidumbre asociada con el desempeño del instrumento a calibrar. Sin embargo, podrán apreciar
algunas diferencias en la contribución propia de cada laboratorio a la incertidumbre de la calibración. Esta información puede auxiliar al solicitante de un servicio de
calibración, a identificar a aquel laboratorio acreditado que le pueda ofrecer el servicio más adecuado de calibración de sus instrumentos de medición.

10. El laboratorio de calibración acreditado debe expresar en su Tabla de CMC, cuál es el origen inmediato de la trazabilidad del patrón de referencia de su laboratorio, el
cual está asociado con el servicio de medición o calibración bajo el alcance de la CMC.

2 de 10
11. Al informar cuál es el origen de la trazabilidad de cada servicio de medición o calibración inscrito en una Tabla de CMC, el laboratorio acreditado debe informar qué
patrón de medición se utilizó como origen de la trazabilidad y el nombre del laboratorio que ofrece la trazabilidad.
La trazabilidad de las mediciones no es hacia un laboratorio de referencia, sino hacia algún patrón de referencia.
Cuando el origen de la trazabilidad es el patrón de algún laboratorio secundario, se debe identificar a tal laboratorio. No es necesario expresar que los patrones nacionales
de medición son la fuente primera de la trazabilidad de las mediciones.

12. En una Tabla de CMC, los usuarios de los servicios de medición y calibración de los laboratorios acreditados podrán discernir cuáles laboratorios han participado en
ensayos de aptitud, información que respalda las capacidades metrológicas del laboratorio acreditado.

3 de 10
Tabla de expresión de las Capacidades de Medición y Calibración (CMC) de un laboratorio de calibración acreditado ACREDITACIÓN F-xxx
Fecha de emisión: xx/xx/xxxx
Revisión: 00
I II III IV V VI VII VIII IX

Servicio de Calibración o Medición Condiciones de funcionamiento de referencia Incertidumbre expandida de medida Patrón de referencia usado en la calibración

Intervalo o punto de medida Participación en Ensayos de aptitud Observaciones

Fuente de trazabilidad
Magnitud Instrumento de medida Método de medida Parámetro Especificaciones Valor numérico de la unidad de medida Contribución del laboratorio
Contribución del IBC Factor de cobertura ¿Inc.relativa o absoluta? Patrón de medida
metrológica

Descripción del encabezado de cada columna de la Tabla de CMC

I) Magnitud: Es la magnitud en la que será calibrado el Instrumento Bajo Calibración, IBC.

Ejemplos de llenado:
I II III
Servicio de Calibración o Medición
Magnitud Instrumento de medida Método de medida
Fuerza
Par Torsional

II) Instrumento de Medida: Es el Patrón o Instrumento Bajo Calibración (IBC)

Ejemplos de llenado:
I II III
Servicio de Calibración o Medición
Magnitud Instrumento de medida Método de medida

Fuerza Maquinas de medición de fuerza

(compresión)

Torquimetros (sentido horario

Par Torsional y/o sentido contra horario)

III)   Método de medida: Se indica el método de calibración o medición que el laboratorio utiliza para prestar el servicio de calibración.

Ejemplos de llenado:
I II III
Servicio de Calibración o Medición
Magnitud Instrumento de medida Método de medida

Fuerza Maquinas de medición de fuerza Comparación directa

(compresión)

Torquimetros (sentido horario

Par Torsional Comparación directa
y/o sentido contra horario)

IV) Intervalo o punto de medida: Se indican el punto y/o los valores mínimo y máximo del intervalo acreditado del servicio de calibración o medición.

Ejemplos de llenado:
I II III IV
Servicio de Calibración o Medición
Intervalo o punto de medida
Magnitud Instrumento de medida Método de medida

Fuerza Maquinas de medición de fuerza Comparación directa 10 kN a 10 kN

(compresión)

Torquimetros (sentido horario

Par Torsional Comparación directa 10 Nm a 1000 Nm
y/o sentido contra horario)

V) Condiciones de funcionamiento de referencia

Parámetro: Es la condición de medición bajo la cual se realiza la calibración del IBC. El valor de parámetro puede ser utilizado por el usuario del IBC para operarlo bajo las mismas
condiciones que se observaron durante su calibración, o en su defecto, para que el usuario pueda aplicar las correcciones correspondientes.

Especificaciones: Es el valor del parámetro (condiciones de medida), que se observa durante la calibración del IBC.

Ejemplos de llenado:
I II III IV V
Servicio de Calibración o Medición Condiciones de funcionamiento de referencia
Intervalo o punto de medida
Magnitud Instrumento de medida Método de medida Parámetro Especificaciones
Maquinas de medición de fuerza 10 °C a 35 °C
Fuerza Comparación directa 10 kN a 10 kN Temperatura
(compresión) Δt ≤ 2 °C

Torquimetros (sentido horario 10 ° a 28 °C

Par Torsional y/o sentido contra horario) Comparación directa 10 Nm a 1000 Nm Temperatura Δt ≤ 1 °C

VI) Incertidumbre expandida de medida: Se declara el valor de incertidumbre expandida que el laboratorio puede alcanzar durante la prestación del servicio de calibración o medición.

Observaciones sobre la forma de expresar la incertidumbre expandida de una CMC:

1. la incertidumbre se puede declarar como un valor único, el cual es valido en todo el alcance de medición.
2. la incertidumbre se puede declarar como un intervalo de valores, en cuyo caso se asume que una interpolación lineal puede ser utilizada para encontrar un valor intermedio de incertidumbre.
3. la incertidumbre se puede declarar como una función explícita del mensurando o de un parámetro.
4. los valores de incertidumbre se puede en una matriz, en la cual se incluye información adicional sobre la incertidumbre del servicio de calibración o medición.
5. la declaración de incertidumbre expandida debe expresarse para un nivel de confianza de aproximadamente del 95 %.
6. la declaración de incertidumbre en intervalos abiertos no está permitida.
Ejemplo
7. de una
no deben declaración
declararse incorrecta:
implícita incertidumbre
o explícitamente, expandida
valores < 0,1 % iguales a cero.
de incertidumbre
Ejemplo
8. de una
en el caso de declaración correcta: de
declarar un intervalo Incertidumbre expandida
incertidumbres >= 0,1 % a un intervalo de medición, el inicio y fin del intervalo de medición debe coincidir con el inicio y fin del intervalo de
correspondiente
incertidumbres, es decir, si se especifica un intervalo de medición como [A, B] el intervalo de incertidumbre correspondiente debe ser [U(A), U(B)] y no [U(B), U(A)], donde U representa la
incertidumbre del servicio de medición o calibración.

Valor numérico de la unidad: Se refiere al valor de la incertidumbre de calibración del intervalo o punto de medición
Unidad de medida: Se declara la unidad en que se expresa el valor de la incertidumbre expandida

4 de 10
Contribución del laboratorio: Es la incertidumbre asociada a las capacidades técnicas de calibración del laboratorio acreditado, expresada como una incertidumbre estándar multiplicada
por el factor de cobertura. Este valor considera al menos, las siguientes componentes de incertidumbre:
1. La incertidumbre de la calibración de los patrones que el laboratorio utiliza;
2. La incertidumbre del método de calibración;
3. La incertidumbre asociada con las condiciones de medición en que se realiza el servicio de calibración o medición;
4. La incertidumbre que resulta por cambio de condiciones de medida si el servicio de calibración se realiza en sitio o en campo;
5. La incertidumbre por reproducibilidad del método de calibración utilizado para realizar el servicio de calibración o medición.
Estos ejemplos son enunciativos más no limitativos

Contribución del IBC: Es la incertidumbre asociada con el desempeño del instrumento bajo calibración, expresada como la incertidumbre estándar multiplicada por el factor de cobertura.
Factor de cobertura: Es el número por el que se requiere multiplicar la incertidumbre estándar total para obtener la mitad de un intervalo simétrico, centrado en la mejor estimación del
mensurando, en el cual se puede encontrar su valor verdadero, con un nivel de confianza de aproximadamente 95 %.
¿Incertidumbre relativa o absoluta?: Se declara si el valor de la incertidumbre expandida es un valor absoluto o relativo. En el caso de que la incertidumbre expandida sea relativa, también
se declara si es respecto del valor nominal del servicio de calibración o de algún valor a plena o media escala.

Ejemplos de llenado:
I II III IV V VI
Servicio de Calibración o Medición Condiciones de funcionamiento de referencia Incertidumbre expandida de medida

Intervalo o punto de medida

Magnitud Instrumento de medida Método de medida Parámetro Especificaciones Valor numérico de la unidad de medida Contribución del laboratorio
Contribución del IBC Factor de cobertura ¿Inc.relativa o absoluta?

Fuerza Maquinas de medición de fuerza Comparación directa 10 kN a 10 kN Temperatura 10 °C a 35 °C 0,15 a 0,63 % 0,15 a 0,60 0,05 a 0,20 2 relativa
(compresión) Δt ≤ 2 °C (lectura)

Torquimetros (sentido horario Δt ≤ 1 °C 0,01 a 0,25 relativa

Par Torsional y/o sentido contra horario) Comparación directa 10 Nm a 1000 Nm Temperatura (18°C a 28° C) 0,17 a 0,29 % 0,17 a 0,17 2 (lectura)

VII) Patrón de referencia usado en la calibración: Se informa el patrón o patrones de referencia que el laboratorio utiliza para realizar el servicio de calibración o medición.
Fuente de trazabilidad metrológica: Es el origen inmediato de la trazabilidad del patrón de referencia usado en la calibración, el cual está asociado con el servicio de medición o calibración bajo el alcance de la CMC.

Ejemplos de llenado:
I II III IV V VI VII
Servicio de Calibración o Medición Condiciones de funcionamiento de referencia Incertidumbre expandida de medida Patrón de referencia usado en la calibración

Intervalo o punto de medida Fuente de trazabilidad

Magnitud Instrumento de medida Método de medida Parámetro Especificaciones Valor numérico de la unidad de medida Contribución del laboratorio
Contribución del IBC Factor de cobertura ¿Inc.relativa o absoluta? Patrón de medida
metrológica

Fuerza Maquinas de medición de fuerza Comparación directa 10 kN a 10 kN Temperatura 10 °C a 35 °C 0,15 a 0,63 % 0,15 a 0,60 0,05 a 0,20 2 relativa Celda de Carga CENAM
(compresión) Δt ≤ 2 °C (lectura)

Torquimetros (sentido horario Δt ≤ 1 °C 0,01 a 0,25 relativa

Par Torsional y/o sentido contra horario) Comparación directa 10 Nm a 1000 Nm Temperatura (18°C a 28° C) 0,17 a 0,29 % 0,17 a 0,17 2 (lectura) Transductor de par torsional CENAM

VIII) Ensayos de aptitud que soportan la CMC: Se reportan aquellos Ensayos de Aptitud en que el laboratorio ha participado y que soportan específicamente el servicio de calibración o medición.

Ejemplos de llenado:
I II III IV V VI VII VIII IX
Servicio de Calibración o Medición Condiciones de funcionamiento de referencia Incertidumbre expandida de medida Patrón de referencia usado en la calibración
Intervalo o punto de medida Fuente de trazabilidad Participación en Ensayos de aptitud Observaciones
Magnitud Instrumento de medida Método de medida Parámetro Especificaciones Valor numérico de la unidad de medida Contribución del laboratorio
Contribución del IBC Factor de cobertura ¿Inc.relativa o absoluta? Patrón de medida
metrológica
Maquinas de medición de fuerza 10 °C a 35 °C relativa
Fuerza Comparación directa 10 kN a 10 kN Temperatura 0,15 a 0,63 % 0,15 a 0,60 0,05 a 0,20 2 Celda de Carga CENAM
(compresión) Δt ≤ 2 °C (lectura)

Par Torsional Torquimetros (sentido horario Comparación directa 10 Nm a 1000 Nm Temperatura Δt ≤ 1 °C 0,17 a 0,29 % 0,01 a 0,25 0,17 a 0,17 2 relativa Transductor de par torsional CENAM
y/o sentido contra horario) (18°C a 28° C) (lectura)

5 de 10
Definiciones de los servicios a la tabla de CMC del área de par torsional:

Torquimetros, Sentido de la Calibración: Horario y/o Contra horario

Aplica a:
Tipo I Torquímetros de Indicación de Par Torsional: Clases A, B,C,D y E (clasificación de Torquimetros NMX-CH-6789-IMNC-2006)
Tipo II: Torquímetros de Selección de Par Torsional: Clases A, B,C,D, E, F y G (clasificación de Torquimetros NMX-CH-6789-IMNC-2006)
Tipo III: Torquímetros hidráulicos de Par Torsional (clasificación de Torquimetros Anexo D NMX-CH-6789-IMNC-2006)
Multiplicadores de Par Torsional: La calibración de estos instrumentos se debera de realizar considerando como sistema el instrumento de medición de entrada de par
torsional (por ejemplo torquimetro).

Herramientas dinámicas de Par Torsional Controlado, Sentido de la Calibración: Horario y/o Contra horario.
Aplica a:
Herramientas Hidráulicas de Aplicación de Par Torsional
Herramientas Neumáticas de Aplicación de Par Torsional
Herramientas Eléctricas de Aplicación de Par Torsional

Transductores de par torsional y Analizadores de par torsional, Sentido de la Calibración: Horario y/o Contra horario
Transductores de Par Torsional*
Analizadores de Par Torsional**
Nota *: Acompañado de un cable de conexión e indicador electrónico.
Nota **: El Transductor y el Indicador de Par Torsional vienen en un solo equipo.

Criterios para llenado de la CMC del área de par torsional

1. Homologar los nombres de los servicios acreditados conforme a los siguientes criterios:
En la columna II “Tipo de instrumento” solo se puede indicar alguna de las siguientes tres opciones

I II III
Servicio de Calibración o Medición
Magnitud Instrumento de medida Método de medida

Torquimetros sentido horario y/o

Par torsional contra horario Comparación directa

Herramientas dinámicas de Par

Torsional Controlado sentido
Par torsional horario y/o contra horario Comparación directa
Transductores de par torsional y
Analizadores de par torsional
sentido horario y/o contra horario

Par torsional Comparación directa

NOTA 1: La separación de alcances será por el alcance del patrón.

6 de 10
2. En la columna IX “Observaciones”, indicar la norma de referencia: NMX-CH-6789-IMNC-2006, DIN 51309:2005 ó ISO 5393:1994 según corresponda o ninguna si no se emplea
alguna norma como referencia.

3. En caso de requerirlo, se podrá indicar el tipo específico de instrumento entre paréntesis. Sin embargo, en estos casos el alcance quedará acotado solo a ese tipo de
instrumento y no se podrán calibrar otros. La nota se colocara en la tabla CMC del laboratorio.

Ejemplo para un laboratorio que calibra única y exclusivamente Herramientas dinámicas de Par Torsional controlado hidráulicas:

Magnitud Instrumento de medida Método de medida

Herramientas dinámicas de Par

Torsional Controlado sentido
horario y/o contra horario
Par Torsional (Hidraulicas*) Comparación directa
*calibra única y exclusivamente estos instrumentos

4. Las columnas bajo el numero VI, “Valor”, “Contribución del laboratorio” y “Contribución del IBC” la incertidumbre debe ser expresada en forma de intervalo y en porcentaje, por
ejemplo
VI
Incertidumbre expandida de medida

Valor numérico de la unidad unidad de medida Contribución del laboratorio Contribución Factor
del IBCde cobertura
¿Inc.relativa o absoluta?

Relativa
0,05 a 0,06 % 0,04 a 0,05 0,033 a 0,03 2 (Lectura)
Relativa
0,05 a 0,07 % 0,04 a 0,06 0,035 a 0,03 2 (Lectura)

NOTA: El intervalo de la incertidumbre sera del minimo al maximo valor estimado en el alcance de calibración.

5. En la columna VII “Patrón”, solo indicar el tipo (Transductor de par torsional, Analizador de par torsional, Sistema de brazo y masas suspendidas indicar la clase de las
masas, no incluir marca ni modelo).

7 de 10
Definiciones de los servicios a la tabla de CMC del área de fuerza:

Máquina de medición de fuerza, a aquellas que generan y miden la fuerza.

Instrumento, solo mide la fuerza, (no la genera) y se puede acoplar al elemento a ensayar (probeta ó espécimen).

Transductor, dispositivo capaz de transformar o convertir una señal de entrada (fuerza) en otra a la salida (mV/V, deformación, volumen de Hg, etc.) y no se acoplan
directamente a la probeta.

Criterios para llenado de la CMC del área de Fuerza

1. Homologar los nombres de los servicios acreditados conforme a los siguientes criterios:
En la columna II “Tipo de instrumento” solo se puede indicar alguna de las siguientes tres opciones

I II III
Servicio de Calibración o Medición
Magnitud Instrumento de medida Método de medida

Fuerza Máquinas de medición de fuerza Comparación directa

(tracción)

Fuerza Máquinas de medición de fuerza Comparación directa

(compresión)

Fuerza Instrumentos de medición de Comparación directa

fuerza (tracción)

Fuerza Instrumentos de medición de Comparación directa

fuerza (compresión)

Fuerza Transductores de fuerza Comparación directa

(tracción)

Fuerza Transductores de fuerza Comparación directa

(compresión)
NOTA 1: La separación de alcances será por el alcance del patrón, para masas suspendidas la separación de alcances quedara en un renglon por juego.

2. En la columna IX “Observaciones”, indicar la norma de referencia: NMX-CH-7500-1-IMNC-2008 o NMX-CH-376- IMNC-2008 según corresponda o ninguna si no se emplea
alguna norma como referencia.

3. En caso de requerirlo, se podrá indicar el tipo específico de instrumento entre paréntesis. Sin embargo, en estos casos el alcance quedará acotado solo a ese tipo de
instrumento y no se podrán calibrar otros. La nota se colocara en la tabla CMC del laboratorio

Ejemplo para un laboratorio que calibra única y exclusivamente Dinamómetros:

Magnitud Instrumento de medida Método de medida

8 de 10
 Instrumentos de medición de
Fuerza fuerza (Dinamómetros*) Comparación directa
*calibra única y exclusivamente estos instrumentos

4. Las columnas bajo el numero VI, “Valor”, “Contribución del laboratorio” y “Contribución del IBC” la incertidumbre debe ser expresada en forma de intervalo y en porcentaje, por
ejemplo
VI
Incertidumbre expandida de medida

Valor numérico de la unidad unidad de medida Contribución del laboratorio Contribución Factor
del IBCde cobertura
¿Inc.relativa o absoluta?

Relativa
0,05 a 0,06 % 0,04 a 0,05 0,03 a 0,033 2 (Lectura)
Relativa
0,05 a 0,07 % 0,04 a 0,06 0,03 a 0,035 2 (Lectura)

NOTA: El intervalo de la incertidumbre sera del minimo al maximo valor estimado en el alcance de calibración.

5. En la columna VII “Patrón”, solo indicar el tipo (celdas, anillos, capsulas de mercurio, masas suspendidas con clase de las masas, no incluir marca ni modelo).

9 de 10
Ejemplos de Presentación de Tablas CMC en Fuerza y Par Torsional

Tabla de expresión de las Capacidades de Medición y Calibración (CMC) de un laboratorio de calibración acreditado

I II III IV V VI VII VIII IX

Servicio de Calibración o Medición Condiciones de funcionamiento de referencia Incertidumbre expandida de medida Patrón de referencia usado en la calibración
Intervalo o punto de medida Fuente de trazabilidad Participación en Ensayos de aptitud Observaciones
Magnitud Instrumento de medida Método de medida Parámetro Especificaciones Valor numérico de la unidad de medida Contribución del laboratorio
Contribución del IBC Factor de cobertura ¿Inc.relativa o absoluta? Patrón de medida metrológica
Máquina de medición de fuerza 10 °C a 35 °C relativa Caltechnix de México, S.A. de
Fuerza Comparación directa 10 kN a 100 kN Temperatura 0,15 a 0,63 % 0,15 a 0,60 0,05 a 0,20 2 Celda de carga NMX-CH-7500-1-2008
(tracción). Δt ≤ 2 °C (lectura) C.V. F-28 CNM-EA-XXX-2007
Máquina de medición de fuerza 10 °C a 35 °C relativa Caltechnix de México, S.A. de
Fuerza (compresión). Comparación directa 10 kN a 100 kN Temperatura Δt ≤ 2 °C 0,12 a 0,53 % 0,12 a 0,49 0,05 a 0,20 2 (lectura) Celda de carga C.V. F-28 NMX-CH-7500-1-2008
CNM-EA-XXX-2007
Instrumentos de medición de 10 °C a 35 °C relativa
Fuerza fuerza (tracción). Comparación directa 10 kN a 100 kN Temperatura Δt ≤ 2 °C 0,068 a 0,41 % 0,064 a 0,41 0,021 a 0,049 2 (lectura) Celda de carga IMCyC F-32 NMX-CH-7500-1-2008

Instrumentos de medición de 10 °C a 35 °C relativa

Fuerza Comparación directa 10 kN a 100 kN Temperatura 0,048 a 0,23 % 0,047 a 0,23 0,008 a 0,048 2 Celda de carga IMCyC F-32 NMX-CH-7500-1-2008
fuerza (compresión). Δt ≤ 2 °C (lectura)
Transductores de fuerza 18°C a 28°C relativa
Fuerza (tracción) Comparación directa 89 N a 890 N Temperatura Δt ≤ 1 °C 0,038 a 0,059 % 0,036 a 0,058 0,010 a 0,013 2 (lectura) Celda de carga CENAM NMX-CH-376-2008

Transductores de fuerza 18°C a 28°C relativa

Fuerza (compresión) Comparación directa 89 N a 890 N Temperatura Δt ≤ 1 °C 0,038 a 0,044 % 0,036 a 0,043 0,010 a 0,013 2 (lectura) Celda de carga CENAM NMX-CH-376-2008

Instrumentos de medición de
Fuerza fuerza en modo tracción Comparación directa 10 kN a 100 kN Temperatura 10 °C a 35 °C 0,068 a 0,41 % 0,064 a 0,41 0,021 a 0,049 2 relativa Celda de carga IMCyC F-32 NMX-CH-7500-1-2008
(Dinamometros*) Δt ≤ 2 °C (lectura)

Instrumentos de medición de 10 °C a 35 °C relativa

Fuerza fuerza en modo compresión Comparación directa 10 kN a 100 kN Temperatura Δt ≤ 2 °C 0,048 a 0,23 % 0,047 a 0,23 0,008 a 0,048 2 (lectura) Celda de carga IMCyC F-32 NMX-CH-7500-1-2008
(Dinamometros*)

Instrumentos de medición de
Fuerza Comparación directa 0,4 kN a 5 kN Temperatura 10 °C a 35 °C 0,068 a 0,41 % 0,064 a 0,41 0,021 a 0,049 2 relativa Masas Suspendidas ( Juego de pesas MetAs, S. A. de C. V. NMX-CH-7500-1-2008
fuerza (tracción y compresión) Δt ≤ 2 °C (lectura) " E2 " " F1 " ) M-129

Instrumentos de medición de
Fuerza fuerza (compresión) Comparación directa 0,4 kN a 5 kN Temperatura 10 °C a 35 °C 0,048 a 0,23 % 0,047 a 0,23 0,008 a 0,048 2 relativa Masas Suspendidas ( Juego de pesas MetAs, S. A. de C. V. NMX-CH-7500-1-2008
Δt ≤ 2 °C (lectura) " E2 " " F1 " ) M-129

*calibra única y exclusivamente estos instrumentos

Lo anterior por conducto de los siguientes signatarios:

Tabla de expresión de las Capacidades de Medición y Calibración (CMC) de un laboratorio de calibración acreditado

I II III IV V VI VII VIII IX

Servicio de Calibración o Medición Intervalo o punto de medida Condiciones de funcionamiento de referencia Incertidumbre expandida de medida Patrón de referencia usado en la calibración Participación en Ensayos de aptitud Observaciones

Torquimetros sentido horario y/o Δt ≤ 1°C 0,01 a 0,62 Relativa

Par Torsional contra horario Comparación directa 0,5 Nm a 5 Nm Temperatura (18 °C a 28 ° C) 0,17 a 0,64 % 0,15 a 0,18 2 (Lectura) Transductor de par torsional CENAM

Torquimetros sentido horario y/o

Par Torsional contra horario (Multiplicadores Comparación directa 3 000 Nm a 33 000 Nm Temperatura Δt ≤ 1°C 0,17 a 0,64 % 0,01 a 0,62 0,15 a 0,18 2 Relativa Transductor de par torsional CENAM
de Par Torsional) (18 °C a 28 ° C) (Lectura)

Herramientas dinámicas de par

torsional controlado sentido Δt ≤ 1°C 0,01 a 0,25 Relativa
Par Torsional horario y/o contra horario Comparación directa 15 Nm a 135 Nm Temperatura (18 °C a 28 ° C) 0,17 a 0,29 % 0,17 a 0,17 2 (Lectura) Transductor "dinamico" CENAM
(Hidraulicas*)

Transductores de par torsional y

Analizadores de par torsional
Par torsional sentido horario y/o contra horario Comparación directa 200 Nm a 1 350 Nm Temperatura Δt ≤ 1°C 0,08 a 0,09 % 0,02 a 0,04 0,08 a 0,08 Relativa Sistema de brazo y masas CENAM
(18 °C a 28 ° C) (Lectura) suspendidas, juego de pesas E1

Transductores de par torsional y

Analizadores de par torsional
sentido horario y/o contra horario Δt ≤ 1°C 0,02 a 0,04 Relativa
Par torsional Comparación directa 200 Nm a 1 350 Nm Temperatura (18 °C a 28 ° C) 0,08 a 0,09 % 0,08 a 0,08 (Lectura) Transductor de par torsional CENAM

*calibra única y exclusivamente estos instrumentos

Lo anterior por conducto de los siguientes signatarios:

10 de 10
