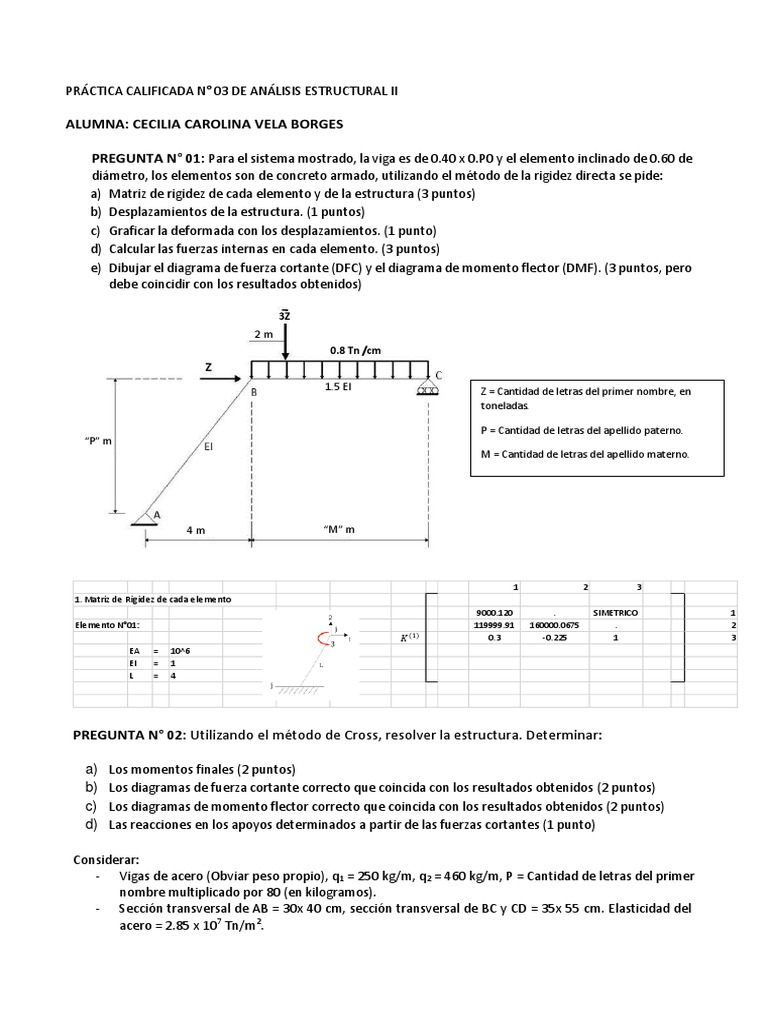

PRÁCTICA CALIFICADA N° 03 DE ANÁLISIS ESTRUCTURAL II

ALUMNA: CECILIA CAROLINA VELA BORGES

PREGUNTA N° 01: Para el sistema mostrado, la viga es de 0.40 x 0.P0 y el elemento inclinado de 0.60 de
diámetro, los elementos son de concreto armado, utilizando el método de la rigidez directa se pide:
a) Matriz de rigidez de cada elemento y de la estructura (3 puntos)
b) Desplazamientos de la estructura. (1 puntos)
c) Graficar la deformada con los desplazamientos. (1 punto)
d) Calcular las fuerzas internas en cada elemento. (3 puntos)
e) Dibujar el diagrama de fuerza cortante (DFC) y el diagrama de momento flector (DMF). (3 puntos, pero
debe coincidir con los resultados obtenidos)

3Z
2m
0.8 Tn /cm

1.5 EI Z = Cantidad de letras del primer nombre, en

toneladas.

P = Cantidad de letras del apellido paterno.

“P” m
M = Cantidad de letras del apellido materno.

4m “M” m

1 2 3
1. Matriz de Rigidez de cada elemento
9000.120 . SIMETRICO 1
Elemento N°01: 119999.91 160000.0675 . 2
0.3 -0.225 1 3
EA = 10^6
EI = 1
L = 4

PREGUNTA N° 02: Utilizando el método de Cross, resolver la estructura. Determinar:

a) Los momentos finales (2 puntos)

b) Los diagramas de fuerza cortante correcto que coincida con los resultados obtenidos (2 puntos)
c) Los diagramas de momento flector correcto que coincida con los resultados obtenidos (2 puntos)
d) Las reacciones en los apoyos determinados a partir de las fuerzas cortantes (1 punto)

Considerar:
- Vigas de acero (Obviar peso propio), q1 = 250 kg/m, q2 = 460 kg/m, P = Cantidad de letras del primer
nombre multiplicado por 80 (en kilogramos).
- Sección transversal de AB = 30x 40 cm, sección transversal de BC y CD = 35x 55 cm. Elasticidad del
acero = 2.85 x 107 Tn/m2.
Nudos A B C D
Segmentos AB BA BC CB CD DC
F.D. 0.000 0.571 0.429 0.636 0.364 1.000
MEP 75.000 -112.500 133.333 -200.000 1837.500 490.000
Distrib. 0.000 -11.905 -8.929 -1042.045 -595.455 -490.000
Transp. -5.952 0.000 -521.023 -4.464 -245.000 -297.727
Distrib. 0.000 297.727 223.295 158.750 90.714 297.727
Transp. 148.864 0.000 79.375 111.648 148.864 45.357
Distrib. 0.000 -45.357 -34.018 -165.780 -94.731 -45.357
Transp. -22.679 0.000 -82.890 -17.009 -22.679 -47.366
Distrib. 0.000 47.366 35.524 25.256 14.432 47.366
Transp. 23.683 0.000 12.628 17.762 23.683 7.216
Distrib. 0.000 -7.216 -5.412 -26.374 -15.071 -7.216
Transp. -3.608 0.000 -13.187 -2.706 -3.608 -7.535
Distrib. 0.000 7.535 5.652 4.018 2.296 7.535
Transp. 3.768 0.000 2.009 2.826 3.768 1.148
Distrib. 0.000 -1.148 -0.861 -4.196 -2.398 -1.148
Transp. -0.574 0.000 -2.098 -0.430 -0.574 -1.199
Distrib. 0.000 1.199 0.899 0.639 0.365 1.199
Transp. 0.599 0.000 0.320 0.450 0.599 0.183
Distrib. 0.000 -0.183 -0.137 -0.668 -0.381 -0.183
Transp. -0.091 0.000 -0.334 -0.068 -0.091 -0.191
Distrib. 0.000 0.191 0.143 0.102 0.058 0.191
Transp. 0.095 0.000 0.051 0.072 0.095 0.029
Distrib. 0.000 -0.029 -0.022 -0.106 -0.061 -0.029
Transp. -0.015 0.000 -0.053 -0.011 -0.015 -0.030
Distrib. 0.000 0.030 0.023 0.016 0.009 0.030
Transp. 0.015 0.000 0.008 0.011 0.015 0.005
Distrib. 0.000 -0.005 -0.003 -0.017 -0.010 -0.005
Transp. -0.002 0.000 -0.008 -0.002 -0.002 -0.005
Distrib. 0.000 0.005 0.004 0.003 0.001 0.005

Momentos
finales 219.103 176.282 -175.282 -1141.689 1142.689 1.000
 Mab = 219.103 Tn.m (antihorario)
Mba = 176.282 Tn.m (antihorario)
Mbc = 175.282 Tn.m (horario)
Mcb = 1141.689 Tn.m (horario)
Mcd = 1142.689 Tn.m (antihorario)
Mdc = 1.000 Tn.m (antihorario)

Calculo de Cortantes: 250(3/4)

A B

219.103 176.282
Calculo de Cortantes: 250(3/4)
62.5 tn 62.5 tn
A B

219.103 176.282
250(1/4)
62.5 tn 62.5 tn
B C

175.282 1141.689
250(1/4)
-11.718 15.625 tn
B C

175.282 3150 560 1141.689

-11.718
C 15.625
D tn

1142.689 1.000
3150 560
1175 1975
C D

1142.689 1.000

1175 1975
 175.282 1141.689

-11.718 15.625 tn

3150 560

C D

1142.689 1.000

1175 1975
