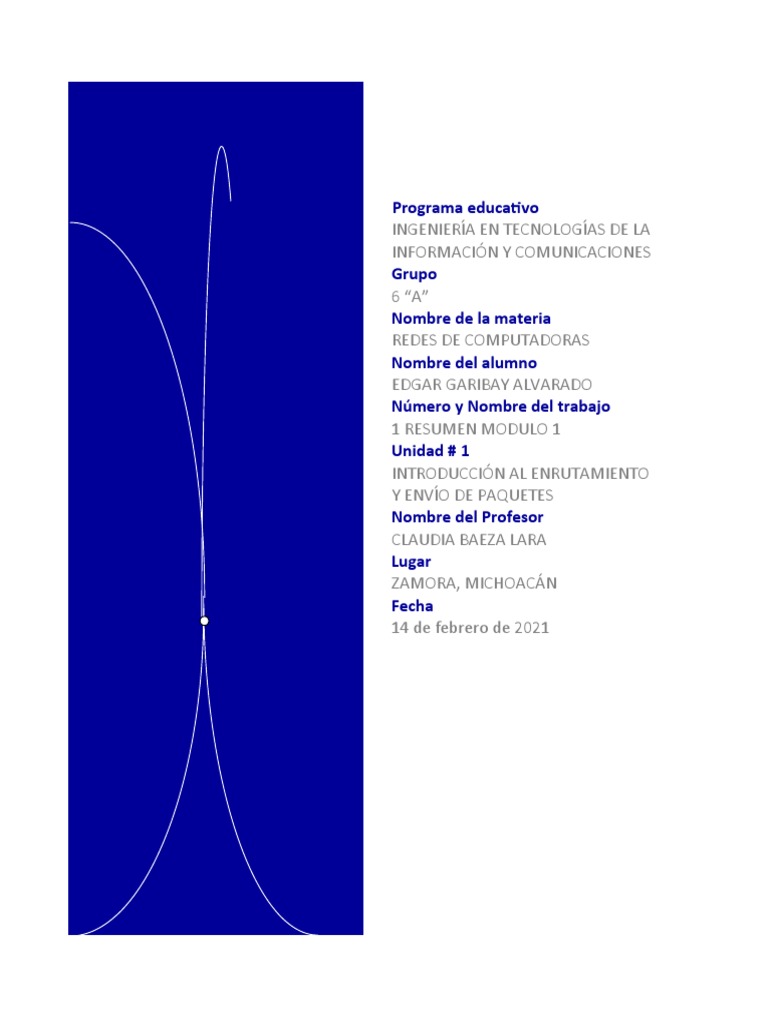

Programa educativo

INGENIERÍA EN TECNOLOGÍAS DE LA
INFORMACIÓN Y COMUNICACIONES
Grupo
6 “A”
Nombre de la materia
REDES DE COMPUTADORAS
Nombre del alumno
EDGAR GARIBAY ALVARADO
Número y Nombre del trabajo
1 RESUMEN MODULO 1
Unidad # 1
INTRODUCCIÓN AL ENRUTAMIENTO
Y ENVÍO DE PAQUETES
Nombre del Profesor
CLAUDIA BAEZA LARA
Lugar
ZAMORA, MICHOACÁN
Fecha
14 de febrero de 2021
 2.1 Reenvío de tramas
2.1.1Switching en la red

El concepto de switching y reenvío de tramas es universal en la tecnología de

redes y en las telecomunicaciones. En las redes LAN, WAN y en la red pública de
telefonía conmutada (PSTN), se usan diversos tipos de switches.

La decisión sobre cómo un switch reenvía el tráfico se toma en relación con el flujo
de ese tráfico. Hay dos términos asociados a las
tramas que entran y salen de una interfaz:

 Entrada - Este término se usa para describir

el puerto por donde una trama ingresa al
dispositivo.
 Salida - Este término se usa para describir el
puerto que las tramas utilizarán al salir del
dispositivo.

Un switch LAN mantiene una tabla a la que hace

referencia al reenviar tráfico a través del switch. La única inteligencia de un switch
LAN es su capacidad de usar su tabla para reenviar tráfico. Un switch LAN reenvía
tráfico basado en el puerto de entrada y la dirección MAC de destino de una trama
Ethernet.

Nota: Una trama Ethernet nunca se reenviará fuera del mismo puerto en el que se
recibió.

2.1.2 Tabla de direcciones MAC del switch

Un switch se compone de circuitos integrados y del software complementario que

controla las rutas de datos a través del switch. Los switches usan direcciones MAC
de destino para dirigir las comunicaciones de red a través del switch, fuera del
puerto apropiado, hacia el destino.

Los switches LAN determinan cómo manejar las tramas de datos entrantes
manteniendo la tabla de direcciones MAC. Un switch llena su tabla de direcciones
MAC al registrar la dirección MAC de origen de cada dispositivo conectado a cada
uno de sus puertos.

2.1.3 El método Aprender y Reenviar del Switch

El siguiente proceso de dos pasos se realiza para cada trama de Ethernet que
ingresa a un switch.

Paso 1. Aprender - Examinando la dirección Origen MAC

Se revisa cada trama que ingresa a un switch para obtener información nueva.
Esto se realiza examinando la dirección MAC de origen de la trama y el número de
puerto por el que ingresó al switch.

 Si la dirección MAC de origen no existe en la tabla de direcciones MAC, la

dirección MAC y el número de puerto entrante son agregados a la tabla.

 Si la dirección MAC de origen existe, el switch actualiza el temporizador

para esa entrada. De manera predeterminada, la mayoría de los switches
Ethernet guardan una entrada en la tabla durante cinco minutos.

Paso 2. Reenviar - Examinadno la dirección destino MAC

Si la dirección MAC de destino es una dirección de unidifusión, el switch busca

una coincidencia entre la dirección MAC de destino de la trama y una entrada de
la tabla de direcciones MAC:

 Si la dirección MAC de destino está en la tabla, reenviará la trama por el

puerto especificado.

 Si la dirección MAC de destino no está en la tabla, el switch reenviará la

trama por todos los puertos, excepto por el de entrada. Esto se conoce
como unidifusión desconocida.

2.1.5 Métodos de reenvío del switch

Los switches toman decisiones de reenvío de capa 2 muy rápidamente. Esto se

debe al software en los circuitos integrados para aplicaciones específicas (ASIC,
por sus siglas en ingles).

Los switches de capa 2 utilizan uno de estos dos métodos para cambiar tramas:

 Almacenamiento y reenvío de switching - Este método toma una

decisión de reenvío en una trama después de haber recibido la trama
completa y revisada para la detección de errores mediante un mecanismo
matemático de verificación de errores conocido como Verificación por
Redundancia Cíclica (Cyclic Redundancy Check, CRC).

 Método de corte - Este método inicia el proceso de reenvío una vez que se
determinó la dirección MAC de destino de una trama entrante y se
estableció el puerto de salida.
2.1.6 Intercambio de almacenamiento y reenvío

El intercambio de almacenamiento y
reenvío, a diferencia del intercambio de
corte, tiene las siguientes características
principales:

 Verificación de errores - Después

de recibir la trama completa en el
puerto de entrada, el switch compara
el valor de Secuencia de Verificación
de Trama (Frame Check Sequence,
FCS) en el último campo del datagrama con sus propios cálculos de FCS.

 Almacenamiento en búfer automático - El proceso de almacenamiento

en buffer que usan los switches de almacenamiento y envío proporciona la
flexibilidad para admitir cualquier combinación de velocidades de Ethernet.

2.2 Dominios de switching

2.2.1 Dominios de colisiones

En segmentos Ethernet basados en hubs antiguos,

los dispositivos de red compitieron por el medio
compartido. Los segmentos de red que comparten
el mismo ancho de banda entre dispositivos se
conocen como dominios de colisión. Cuando dos o
más dispositivos del mismo dominio de colisión
tratan de comunicarse al mismo tiempo, se produce
una colisión.

Si un puerto Ethernet de switch funciona en

semidúplex, cada segmento está en su propio dominio de colisión. No hay
dominios de colisión cuando los puertos del switch funcionan en dúplex completo.

De manera predeterminada, los puertos de Ethernet del switch negociarán

automáticamente el dúplex completo cuando el dispositivo adyacente también
pueda funcionar en dúplex completo. Si el puerto del switch está conectado a un
dispositivo que funciona en semidúplex, como por ejemplo un hub antiguo, el
puerto de switch funcionará en modo semidúplex.
2.2.2 Dominios de difusión

Una serie de switches interconectados forma un dominio de difusión simple. Solo

los dispositivos de capa de red, como los routers, pueden dividir un dominio de
difusión de capa 2. Los routers se utilizan para segmentar los dominios de
difusión, pero también segmentan un dominio de colisión.

Cuando un dispositivo desea enviar una difusión de capa 2, la dirección MAC de

destino de la trama se establece solo en números uno binarios.

El dominio de difusión de capa 2 se denomina “dominio de difusión MAC”. El

dominio de difusión MAC consta de todos los dispositivos en la LAN que reciben
tramas de difusión de un host.

2.2.3 Alivio de la congestión en la red

Los switches LAN tienen características especiales que los hacen eficaces para
aliviar la congestión de una red. De manera predeterminada, los puertos de switch
interconectados tratan de establecer un enlace en dúplex completo y por lo tanto
se eliminan los dominios de colisión. Cada puerto dúplex completo del switch
ofrece el ancho de banda completo a los dispositivos conectados a dicho puerto.

Los switches interconectan segmentos LAN, usan una tabla de direcciones MAC
para determinar los puertos de salida y pueden reducir o eliminar por completo las
colisiones. Las características de los switches que alivian la congestión de la red
incluyen las siguientes:

 Velocidades de puertos rápidas : las velocidades de los puertos del

switch Ethernet varían según el modelo y el propósito. Por ejemplo, la
mayoría de los switches de capa de acceso admiten velocidades de puerto
de 100 Mbps y 1 Gbps.

 Cambio interno rápido : los switches utilizan un bus interno rápido o

memoria compartida para proporcionar un alto rendimiento.

 Búferes de trama grande : los switches utilizan búferes de memoria

grande para almacenar temporalmente más tramas recibidas antes de tener
que empezar a descartarlas.

 Alta densidad de puertos : un switch de alta densidad de puertos reduce

los costos generales porque reduce el número de switches requeridos.
