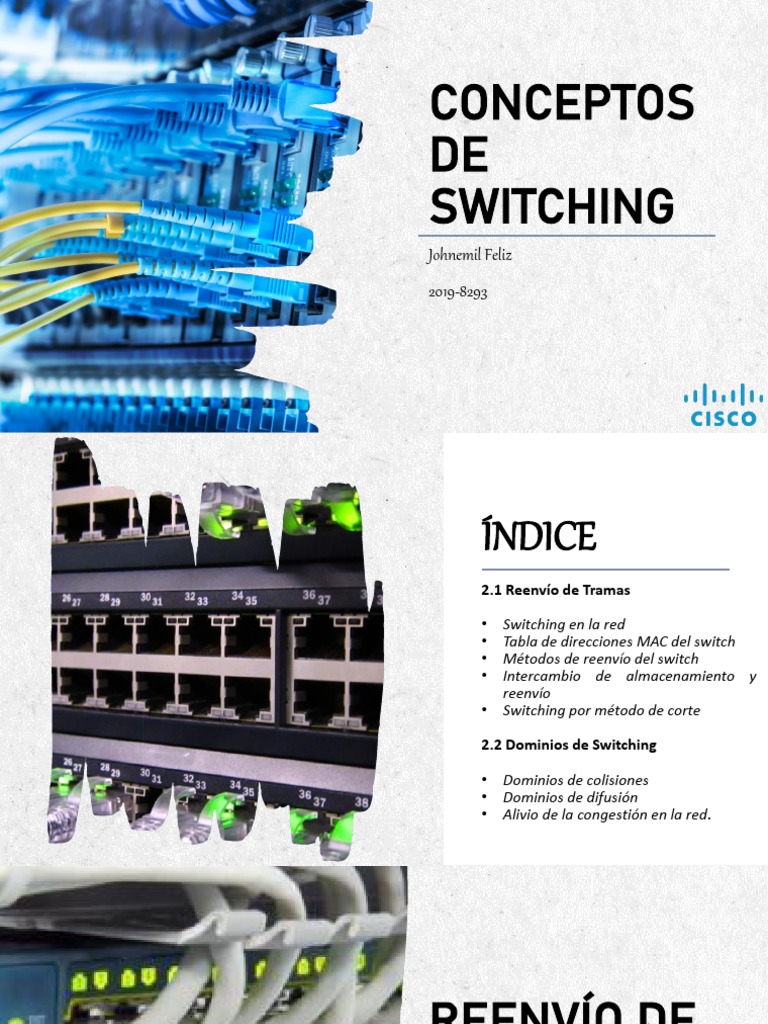

CONCEPTOS
DE
SWITCHING
Johnemil Feliz
2019-8293
ALPINE SKI HOUSE
ÍNDICE
2.1 Reenvío de Tramas
• Switching en la red
• Tabla de direcciones MAC del switch
• Métodos de reenvío del switch
• Intercambio de almacenamiento y
reenvío
• Switching por método de corte
2.2 Dominios de Switching
• Dominios de colisiones
• Dominios de difusión
• Alivio de la congestión en la red.
ALPINE SKI HOUSE
REENVÍO DE
TRAMAS
Conceptos de Switching.
ALPINE SKI HOUSE
SWITCHING EN LA RED
El concepto de switching y reenvío de tramas es universal en la tecnología
de redes y en las telecomunicaciones. En las redes LAN, WAN y en la red
pública de telefonía conmutada (PSTN), se usan diversos tipos de switches.
Hay dos términos asociados a las tramas que entran y salen de una
interfaz:
• Entrada – Este término se usa para describir el puerto por donde una
trama ingresa al dispositivo.
• Salida – Este término se usa para describir el puerto que las tramas
utilizarán al salir del dispositivo.
La única inteligencia de un switch LAN es su capacidad de usar su tabla
para reenviar tráfico. Un switch LAN reenvía tráfico basado en el puerto de
entrada y la dirección MAC de destino de una trama Ethernet.
ALPINE SKI HOUSE
TABLA DE DIRECCIONES MAC DEL SWITCH
Esta tabla se almacena en la Memoria de Contenido
Direccionable , la cual es un tipo especial de memoria utilizada en
aplicaciones de búsqueda de alta velocidad. Por esta razón, la
tabla de direcciones MAC a veces también se denomina tabla
CAM. Los switches LAN determinan cómo manejar las tramas de
datos entrantes manteniendo la tabla de direcciones MAC. Un
switch llena su tabla de direcciones MAC al registrar la dirección
MAC de origen de cada dispositivo conectado a cada uno de sus
puertos.
El switch hace referencia a la información en la tabla de direcciones
MAC para enviar tramas destinadas a un dispositivo específico
fuera del puerto que se ha asignado a ese dispositivo.
ALPINE SKI HOUSE
EL MÉTODO APRENDER Y REENVIAR DEL SWITCH
Paso 1. Aprender – Examinando la dirección Origen MAC.
Se revisa cada trama que ingresa a un switch para obtener información nueva.
• Si la dirección MAC de origen no existe en la tabla de direcciones MAC, la dirección MAC y el número de puerto entrante
son agregados a la tabla.
• Si la dirección MAC de origen existe, el switch actualiza el temporizador para esa entrada. De manera predeterminada, la
mayoría de los switches Ethernet guardan una entrada en la tabla durante cinco minutos. Si la dirección MAC de origen
existe en la tabla, pero en un puerto diferente, el switch la trata como una entrada nueva.
Paso 2. Reenviar – Examinando la dirección destino MAC.
• Si la dirección MAC de destino es una dirección de unidifusión, el switch busca una coincidencia entre la dirección MAC
de destino de la trama y una entrada de la tabla de direcciones MAC:
• Si la dirección MAC de destino está en la tabla, reenviará la trama por el puerto especificado.
• Si la dirección MAC de destino no está en la tabla, el switch reenviará la trama por todos los puertos, excepto por el de
entrada. Esto se conoce como unidifusión desconocida. Si la dirección MAC de destino es de difusión o de multidifusión,
la trama también se envía por todos los puertos, excepto por el de entrada.
ALPINE SKI HOUSE
MÉTODOS DE REENVÍO DEL SWITCH
Los switches de capa 2 utilizan uno de estos dos métodos para
cambiar tramas:
• Almacenamiento y reenvío de switching - Este método toma
una decisión de reenvío en una trama después de haber recibido
la trama completa y revisada para la detección de errores
mediante un mecanismo matemático de verificación de errores
conocido como Verificación por Redundancia Cíclica (Cyclic
Redundancy Check, CRC). El intercambio por almacenamiento y
envío es el método principal de switching LAN de Cisco.
• Método de corte - Este método inicia el proceso de reenvío una
vez que se determinó la dirección MAC de destino de una trama
entrante y se estableció el puerto de salida.
ALPINE SKI HOUSE
INTERCAMBIO DE ALMACENAMIENTO Y REENVÍO
El intercambio de almacenamiento y reenvío, a diferencia del intercambio de corte, tiene las
siguientes características principales:
• Error checking - Después de recibir la trama completa en el puerto de entrada, el switch compara
el valor de Secuencia de Verificación de Trama (Frame Check Sequence, FCS) en el último campo
del datagrama con sus propios cálculos de FCS. FCS es un proceso de verificación de errores que
contribuye a asegurar que la trama no contenga errores físicos ni de enlace de datos.
• Almacenamiento en búfer automático - El proceso de almacenamiento en buffer que usan los
switches de almacenamiento y envío proporciona la flexibilidad para admitir cualquier combinación
de velocidades de Ethernet. Por ejemplo, manejar una trama entrante que viaja a un puerto
Ethernet de 100 Mbps que debe enviarse a una interfaz de 1 Gbps, requeriría utilizar el método de
almacenamiento y reenvío.
ALPINE SKI HOUSE
ALPINE SKI HOUSE
SWITCHING POR MÉTODO DE CORTE
Sin embargo, el switching de corte tiene la capacidad de realizar un cambio de trama rápida. Esto significa que
los switches que usan el método de corte pueden tomar una decisión de reenvío tan pronto como encuentren la
dirección MAC de destino de la trama en la tabla de direcciones MAC, tal y como se muestra en la ilustración.
ALPINE SKI HOUSE
DOMINIOS DE
SWITCHING
Conceptos de Switching.
ALPINE SKI HOUSE
DOMINIOS DE COLISIONES
Si un puerto Ethernet de switch funciona en semidúplex, cada
segmento está en su propio dominio de colisión. No hay dominios
de colisión cuando los puertos del switch funcionan en dúplex
completo. Sin embargo, podría haber un dominio de colisión si un
puerto de switch funciona en semidúplex.
De manera predeterminada, los puertos de Ethernet del switch
negociarán automáticamente el dúplex completo cuando el
dispositivo adyacente también pueda funcionar en dúplex
completo. Si el puerto del switch está conectado a un dispositivo
que funciona en semidúplex, como por ejemplo un hub antiguo, el
puerto de switch funcionará en modo semidúplex. En el caso de
semidúplex, el puerto de switch formará parte de un dominio de
colisión. El switch hace referencia a la información en la tabla de
direcciones MAC para enviar tramas destinadas a un dispositivo
específico fuera del puerto que se ha asignado a ese dispositivo.
ALPINE SKI HOUSE
DOMINIOS DE DIFUSIÓN
El dominio de difusión de capa 2 se denomina “dominio
de difusión MAC”. El dominio de difusión MAC consta de
todos los dispositivos en la LAN que reciben tramas de
difusión de un host.
Cuando un switch recibe una trama de difusión, la
reenvía por cada uno de sus puertos, excepto por el
puerto de entrada en el que se recibió la trama de
difusión. Cada dispositivo conectado al switch recibe una
copia de la trama de difusión y la procesa. El ancho de
banda de red se usa para propagar el tráfico de
difusión. Cuando hay dos switches conectados entre
sí, se aumenta el dominio de difusión, como se ve en la
segunda mitad de la animación.
ALPINE SKI HOUSE
ALIVIO DE LA CONGESTIÓN EN LA RED
Los switches LAN tienen características especiales que los hacen eficaces para aliviar la congestión de una red.
De manera predeterminada, los puertos de switch interconectados tratan de establecer un enlace en dúplex
completo y por lo tanto se eliminan los dominios de colisión.
Las características de los switches que alivian la congestión la congestión de la red incluyen las siguientes:
• Velocidades de puertos rápidas: Las velocidades de los puertos del switch Ethernet varían según el modelo y
el propósito. Por ejemplo, la mayoría de los switches de capa de acceso admiten velocidades de puerto de 100
Mbps y 1 Gbps. Los switches de capa de distribución admiten velocidades de puerto de 100 Mbps, 1 Gbps y 10
Gbps y los switches de nivel central y centro de datos admiten velocidades de puerto de 100 Gbps, 40 Gbps y
10 Gbps.
• Cambio interno rápido: Los switches utilizan un bus interno rápido o memoria compartida para proporcionar
un alto rendimiento.
• Búferes de trama grande: Los switches utilizan búferes de memoria grande para almacenar temporalmente
más tramas recibidas antes de tener que empezar a descartarlas. Esto permite que el tráfico de entrada desde
un puerto más rápido.
ALPINE SKI HOUSE
• Alta densidad de puertos : un switch de alta densidad de puertos reduce los
costos generales porque reduce el número de switches requeridos. Por ejemplo, si
se necesitaran 96 puertos de acceso, sería menos costoso comprar dos switches
de 48 puertos en lugar de cuatro switches de 24 puertos. Los switches de alta
densidad de puertos también ayudan a mantener el tráfico local, lo que ayuda a
aliviar la congestión.
ALPINE SKI HOUSE
¡GRACIAS!
Johnemil Feliz
2019-8293
