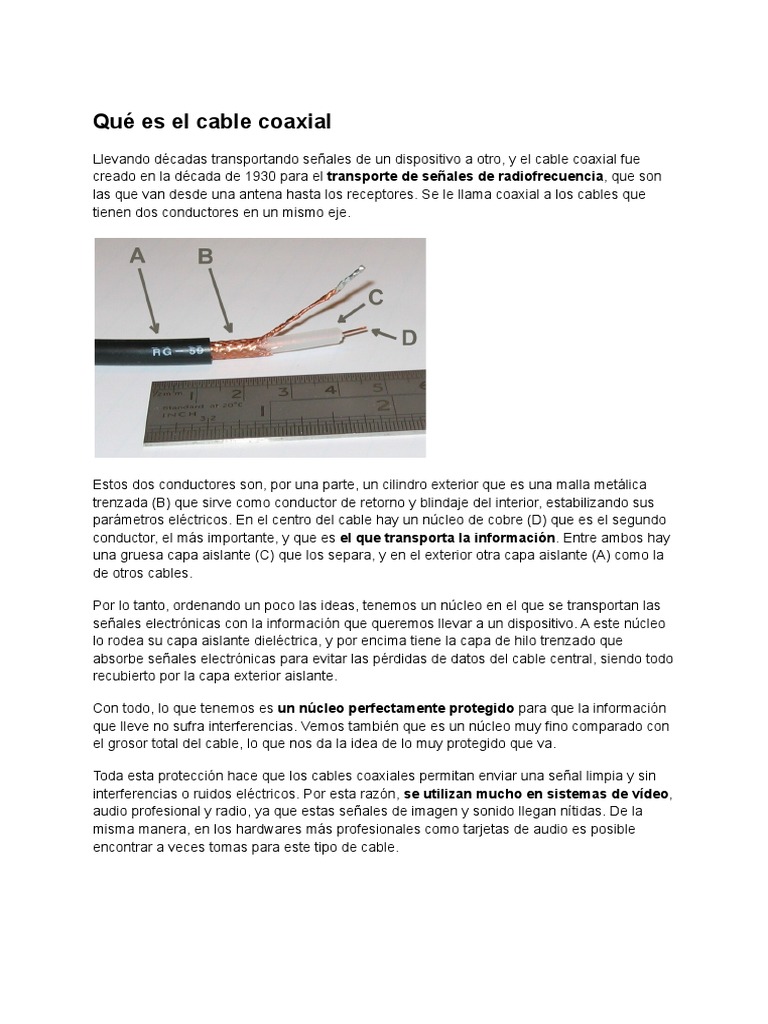

Qué es el cable coaxial

Llevando décadas transportando señales de un dispositivo a otro, y el cable coaxial fue

creado en la década de 1930 para el transporte de señales de radiofrecuencia, que son
las que van desde una antena hasta los receptores. Se le llama coaxial a los cables que
tienen dos conductores en un mismo eje.

Estos dos conductores son, por una parte, un cilindro exterior que es una malla metálica
trenzada (B) que sirve como conductor de retorno y blindaje del interior, estabilizando sus
parámetros eléctricos. En el centro del cable hay un núcleo de cobre (D) que es el segundo
conductor, el más importante, y que es el que transporta la información. Entre ambos hay
una gruesa capa aislante (C) que los separa, y en el exterior otra capa aislante (A) como la
de otros cables.

Por lo tanto, ordenando un poco las ideas, tenemos un núcleo en el que se transportan las
señales electrónicas con la información que queremos llevar a un dispositivo. A este núcleo
lo rodea su capa aislante dieléctrica, y por encima tiene la capa de hilo trenzado que
absorbe señales electrónicas para evitar las pérdidas de datos del cable central, siendo todo
recubierto por la capa exterior aislante.

Con todo, lo que tenemos es un núcleo perfectamente protegido para que la información
que lleve no sufra interferencias. Vemos también que es un núcleo muy fino comparado con
el grosor total del cable, lo que nos da la idea de lo muy protegido que va.

Toda esta protección hace que los cables coaxiales permitan enviar una señal limpia y sin
interferencias o ruidos eléctricos. Por esta razón, se utilizan mucho en sistemas de vídeo,
audio profesional y radio, ya que estas señales de imagen y sonido llegan nítidas. De la
misma manera, en los hardwares más profesionales como tarjetas de audio es posible
encontrar a veces tomas para este tipo de cable.
Para qué sirve el cable coaxial
El cable coaxial suele utilizarse sobre todo en la televisión, y por lo general es el que
utilizamos para conectar la tele a la toma de antena de nuestra casa. También se utiliza
en las redes urbanas de televisión por cable, y en los circuitos cerrados de televisión que se
usan en sistemas de videovigilancia.

Antes de que el uso de la fibra óptica se impusiera en nuestras casas, el cable coaxial
también en los sistemas híbridos de fibra coaxial. Estas son redes de fibra óptica que
utilizan tanto la propia fibra óptica como el cable coaxial en algunos tramos. De esta
manera, se puede reaprovechar el coaxial para montar redes de banda ancha, aunque poco
a poco su uso ha ido siendo sustituido por redes en las que todo es fibra óptica.

También antes de la fibra óptica, el coaxial también se utilizaba mucho en los sistemas de
telefonía analógica que estaban basados en la multiplexación por división de frecuencia, así
como en versiones antiguas de Ethernet para la transmisión de datos.

Volviendo con los usos actuales, el coaxial todavía es un buen recurso en el mundo de los
radioaficionados, utilizándose para conectar el emisor con la antena. También en tarjetas
de sonido profesionales, que como dijimos antes pueden tener tomas de coaxial, y en
capturadoras de vídeo. Asimismo, sus variantes se usan en redes telefónicas interurbanas y
en los cables submarinos.

Tipos de cable coaxial y para qué usarlos

Existe una gran cantidad de tipos de cable coaxial, casi una docena de ellos según sus
características físicas. Pero explicártelos todos no tiene demasiado sentido, ya que solo
tres de ellos suelen utilizarse a día de hoy de manera amplia. Por lo tanto, vamos a
centrarnos en esos tipos. Te diremos el nombre del modelo de cable y su uso, para que
sepas para qué puedes utilizar cada uno de ellos.

Para empezar, tenemos el más común de todos, que es el RG-6.

Se utiliza en la televisión de alta definición, permitiendo tiradas
con distancias varias decenas de metros sin pérdidas de señal.
Este es el que encontrarás en la mayoría de las tiendas, y el más
común para tu tele.

Luego tenemos el cable RG-59, predecesor del RG-6 y que ya

no se usa tanto, pero que es más barato, maleable y delgado.
Apenas puede enviar la señal unos metros antes de
degradarla y no envía vídeo en alta definición, pero aún
puede usarse en sistemas de videovigilancia. **Era el
utilizado en los sistemas de videocassette y receptores de
televisión por cable hace unos años, antes de la llegada
de la televisión en alta definición.
Y por último está el RG-11, que junto al RG-6 es uno de los sucesores del RG-59. Es
bastante más caro que el RG-6 por tener menos pérdida de señal y permitir tiradas de
distancias mucho más largas, por lo que solo se usa en casos especiales. Es también
menos flexible y más grueso, por lo que se suele utilizar sobre todo en instalaciones con
mucha extensión, como pueden ser enlaces entre receptores y antenas HDTV en el aire.

En definitiva, la idea con la que debes quedarte es que para el uso doméstico el cable
coaxial a utilizar es el RG-6, y que en instalaciones externas con largas tiradas se opta por
el RG-11. El RG-59 todavía puede que te lo encuentres en tiendas o bazares, pero
actualmente es poco útil en el mundo de la televisión por no soportar alta definición.

CABLES RECOMENDADOS

Los cables coaxiales también se conocen como coaxcable o simplemente coax. Fueron
creados en la década de 1930 para transportar señales eléctricas de alta frecuencia, y
tienen la particularidad de que poseen dos conductores concéntricos: uno central llamado
núcleo (D), encargado de transportar la información, y otro exterior de aspecto tubular
llamado malla, blindaje o trenza (B), que sirve como toma tierra y retorno de corriente.

EL conductor central puede estar hecho de un solo hilo de cobre (es lo habitual) o de varios
hilos retorcidos, mientras que el conductor exterior puede ser una malla trenzada, una
lámina enrollada o incluso un tubo corrugado. A veces es de cobre, pero lo habitual es que
sea de aluminio por ser más barato.

Entre ambos conductores se encuentra una capa aislante (C), y todo el conjunto está
cubierto a su vez de otra capa aislante (llamada camisa exterior) para proteger todo el
conjunto (A).

Este cable es especialmente útil para transmitir señales de vídeo o de audio, puesto que los
aislantes y apantallamientos lo hacen especialmente bueno para evitar ruidos eléctricos e
interferencias de señal, y por ese motivo su utilización está muy extendida en sistemas de
radio y televisión, así como en sistemas de audio profesional. Por este motivo, muchas
tarjetas de sonido incorporan conectores coaxiales, especialmente las que están orientadas
para el entorno profesional.

● RG59: es el más delgado, y por ello el más maleable. Es ideal para circuitos
cerrados de TV (CCTV), pero su ancho de banda no permite transmisión de vídeo en
alta definición. Solo soporta unas decenas de metros antes de que la señal se
comience a degradar.
● RG6: es el más conocido y extendido, pues es el tipo que se utiliza para la televisión
en alta definición. Soporta una distancia de hasta 600 metros sin pérdida de señal.
● RG11: es el mejor de todos y también el más caro, y soporta longitudes de hasta
1.100 metros.

Por cierto que generalmente los cables coaxiales tienen dos tipos de conector: o bien el de
«antena» que conocemos todos por las TV, o bien de rosca infinita, más utilizado en
sistemas profesionales y/o de audio.
Ya hemos mencionado que son el tipo de cable más común para la televisión, y es el que
utilizaremos generalmente para conectar la toma de antena a la TV. También se utilizan
mucho en sistemas de CCTV (y aquí puede entrar un PC) y audio profesional, así como
para transmitir incluso potencia eléctrica sin datos.

En PC se utilizan con tarjetas capturadoras de TV, pero también con algunas tarjetas de
sonido que, como hemos mencionado antes, están más orientadas al entorno profesional.
Hay ocasiones en las que algunos proveedores de Internet también llevan Internet a los
domicilios mediante cable coaxial en lugar de utilizar la línea de cobre o fibra óptica; en este
caso estaríamos ante un término medio en cuestión de rendimiento, pues proporciona
mejores velocidades que el cable de cobre convencional de teléfono pero no llega a los
valores que puede ofrecer la fibra óptica.

El cable coaxial para la transmisión de datos de red

Algunos operadores de Internet (ISP) utilizan cables coaxiales para transmitir datos en lugar
de la fibra o el cobre (motivo por el que se conocen como operadores de cable), pero en
este caso os daréis cuenta de que las velocidades de línea que ofrecen están bastante
limitadas en comparación a las velocidades que ofrecen los operadores de fibra.

En conexiones de LAN, un cable coaxial es capaz de alcanzar tan solo 10 Mbps, y el tipo
que se utiliza para ello es el mismo que el de la TV de alta definición: RG-6. Algunos
operadores lo utilizan para conexiones a corta distancia ya que como hemos mencionado
anteriormente son capaces de transmitir hasta a 600 metros sin pérdida de señal, y como
son mucho más baratos que la fibra óptica optan por este método.

El Cable RG-6 fue diseñado para poder transmitir señal de datos, y gracias a que tiene un
conductor más grande proporciona una calidad de señal muy buena. Su blindaje también es
diferente a los que se usan para TV, lo que significa que puede transportar señales con
muchos más GHz de manera efectiva, pero realmente en comparación con la fibra óptica o
incluso con las últimas tecnologías de cables Ethernet, su ancho de banda es muy inferior y
por lo tanto sale perdiendo en términos de rendimiento.

Aplicaciones de los cables coaxiales

Algunas de las aplicaciones o usos que normalmente se le da a los cables coaxiales son
los siguientes:

● En redes urbanas de televisión por cable (CATV) e Internet.

● En equipos de radioaficionados, entre el emisor y la antena de emisión.
● En las líneas de distribución de señal de vídeo (se suele usar el RG-59)
● En las redes de transmisión de datos como Ethernet (antiguas versiones 10BASE2 y
10BASE5).
● En las redes telefónicas interurbanas y en cables submarinos.

Antes de la utilización masiva de la fibra óptica en las redes de telecomunicaciones, tanto

terrestres como submarinas, el cable coaxial era ampliamente utilizado en sistemas de
transmisión de telefonía analógica basados en la multiplexación por división de
frecuencia (FDM), donde se alcanzaban capacidades de transmisión de más de 10.000
circuitos de voz.

Los cables coaxiales más utilizados

En la Seguridad Electrónica y Comunicaciones

En general, los coaxiales más utilizados para el cableado en la industria de la seguridad

electrónica y comunicaciones son los siguientes:

● RG 59 U PP (pesado), con cobertura de malla al 90%, 75 Ohms.

● RG 59 U SP (semi pesado), con cobertura de malla al 67%.
● RG 59 DM (doble malla), con cobertura de malla 67% + 90%, 75 Ohms.
● RG 59 U + Bipolar de 2 x 0.50 mm. en cobertura de malla de 90% con el bipolar
integrado al coaxial para conducir energía en 12 o 24 voltios, 75 Ohms.
● RG 58, con conductor central multifilar.
● RG 58 FOAM, con conductor de cobre macizo y dieléctrico de polietileno expandido
por el método de inyección gaseosa, 50 Ohms.
● RG 213 FOAM, con conductor central de cobre macizo y dieléctrico de polietileno
expandido por inyección gaseosa.

En Televisión por Cable

Los coaxiales para televisión por cable más usuales, en tanto, son los siguientes:

● RG 59, RG 6,.
● RG 11,.

TRENZADO

El cable par trenzado es una de las conexiones más utilizadas desde la invención
de las redes de datos. Fue sin duda una revolución en la industria, ya que su
ingeniosa pero sencilla construcción permitía alcanzar distancias más lejanas al
soportar mejor las interferencias y llevar mayor cantidad de datos.

Construcción

Como su propio nombre indica, el cable par trenzado consiste en pares de cables
que se entrecruzan en forma de bucle en espiral. Cada conductor individual está
fabricado en cobre o aluminio, cubierto de un aislante de plástico individual. Su
denominación de pares trenzados es por el hecho de que cada cable contiene varios
de estos pares en un encapsulado general, normalmente 4 para redes LAN.
Generalmente, hay tres tipos de par trenzado, el primero es cable par trenzado no
blindado(UTP), el segundo es cable par trenzado blindado(STP) y el trecer es cable par
trenzado apantallado totalmente blindado(SFTP

TIPOS:

STP (Shielded Twisted Pair):

UTP (Unshielded Twisted Pair):

FTP (Foiled Twisted Pair): SFTP (Screened Foiled Twisted Pair):SSTP (Screened
Shielded Twisted Pair):

Ventajas:

● Sin retardo o latencia: la transmitir por un metal sólido como es el cobre, las
transferencias son instantáneas
● Buen aislamiento: los cables que sean apantallados o blindados tendrán muy baja
tasa de pérdidas de información y podrán llegar a distancias elevadas sin
repetidores.
● Soporta altas velocidades y frecuencias: básicamente por lo mismo que
comentamos en el punto anterior
● Bajo coste de fabricación: a diferencia de la fibra, aquí tenemos elementos
fácilmente maleables como son el cobre, aluminio y plástico.
● Fácil de instalar: al menos así será en superficie, si bien es cierto que al ser un cable
grueso meterlo en instalaciones eléctricas existentes resultará complicado
● Alimentación PoE: ideal para transmitir datos a la vez que alimenta pequeños
aparatos conectados a la red, soportando hasta 40W.
● Conector pequeño y rápido: el RJ45 es un conector no tan sencillo de instalar sobre
el cable, pero muy sencillo de utilizar por los usuarios.
● Conexiones full-dúplex: soporta transmisiones de ida y vuelta simultáneas, así como
conexiones con cualquier tipo de aparato con tarjeta de red.

Desventajas

● No son inmunes al ruido: pese a tener bastantes elementos de aislamiento, el hecho

de usar electricidad los hace vulnerables al ruido eléctrico. Esto no ocurre con la
fibra al operar con luz.
● Necesidad de repetidores cada cierta distancia: requieren de repetidores cada 100
metros aproximadamente, lo que es un incordio para atravesar largas distancias.
Esto provoca la subida de cotes de fabricación.
● Tasas de error más altas a mayor velocidad: las transferencias son más erráticas a
mayores velocidades, ya que el ruido afecta más cuanta más frecuencia lleve la
señal.
● Es un cable grueso: al ser un cable provisto de otros tantos cables en su interior,
hacen que su sección sea bastante grande. Esto dificulta el enrutamiento por
canaletas y sobre todo por instalaciones empotradas.
 ● Ancho de banda más limitado que la fibra: la capacidad de transferencia, pese a ser
bastante elevada, es mucho inferior a lo que es capaz de soportar la fibra óptica,
pudiendo superar esta los 100 Gbps con varios hilos.

Partes de un cable de fibra óptica

¿Qué es y cómo funciona la fibra óptica?

La fibra óptica es la tecnología usada para transmitir información en forma de pulsos de luz
mediante hilos de fibra de vidrio o plástico, a través de largas distancias.

● Núcleo: Es el elemento central

de un cable de fibra óptica que no
siempre está presente. Su función es
simplemente la de proporcionar un
refuerzo para evitar la rotura y
deformación del cable.
● Drenaje de humedad: Este
elemento tampoco está presente en
todos los cables. Su función es la de
conducir posible humedad que tenga
el cable para que salga a través de él.
Va enrollado en el núcleo.
● Hilos de fibra: es el elemento conductor, por ellos viaja la luz y los datos en ella.
Están fabricados de cristal de silicio o plástico de extrema calidad que crean un
medio en el que la luz pueda reflejarse y refractarse correctamente hasta llegar al
destino.
● Buffer y Cladding (revestimiento): básicamente es el recubrimiento de los hilos de
fibra óptica. Consiste en un relleno de gel de capa oscura para evitar que los rayos
de luz no se salgan de la fibra. A su vez el buffer es el recubrimiento externo que
contiene el gel y la fibra.
● Cinta de Mylar y capas aislantes: básicamente es un recubrimiento aislante que
recubre todos los buffers de fibra. En función del tipo de construcción tendrá varios
elementos, todos ellos de material dieléctrico (no conductor).
● Recubrimiento ignífugo: si el cable es resistente al fuego, también necesitará un
recubrimiento capaz de soportar las llamas.
● Armadura: la siguiente capa se trata de la armadura del cable, que en los de mayor
calidad siempre están construida de hilos de Kevlar. Este material es liviano y de
gran resistencia e ignífugo, lo podremos ver en chalecos antibala y cascos de
pilotos.
● Recubrimiento exterior: como cualquier cable, se necesita un recubrimiento
exterior, normalmente de plástico o PVC.

TIPOS:

● SC: Este conector es el que con mayor frecuencia veremos, ya que se utiliza para la
transmisión de datos en conexiones de fibra monomodo. También existe una
versión SC-Duplex que básicamente son dos SC unidos.
 ● FC: este es otro de los más utilizados y tienen un aspecto similar a un conector de
antena coaxial.
● ST: también es similar al anterior con un elemento central de unos 2,5 mm el cual
está más expuesto.
● LC: en este caso el conector es cuadrado, aunque se mantiene el elemento central
de igual configuración que los dos anteriores.
● FDDI: es un conector de fibra dúplex, es decir, conecta dos cables en lugar de uno.
● MT-RJ: También es un conector dúplex y no se suele utilizar para fibras monomodo.

LINEA TELEFONICA

También llamada dial-up, es el método de conexión a Internet más antiguo y era el único
utilizado cuando la red de redes daba sus primeros pasos. El acceso es realizado por el
usuario mediante un módem y una línea telefónica convencional.

Este tipo de conexión es cada vez menos usada, ya que la capacidad de transmisión de
datos no supera los 56 kbps, lo que hace que la navegación sea muy lenta.

Con la popularización de los servicios de acceso de banda ancha y sus precios muy
accesibles, el acceso dial-up está prácticamente en extinción.

Además de la baja velocidad, la conexión por línea telefónica no es estable y mantiene la

línea telefónica ocupada cuando se conecta a internet.

Es decir, que se navega por internet o se habla por teléfono!

Sin importar el horario en que se acceda a internet, los gastos de la cuenta telefónica
pueden aumentar considerablemente.

RED MICROONDAS

Una red por microondas es un tipo de red inalámbrica que utiliza microondas como medio
de transmisión. El protocolo más frecuente es el IEEE 802.11b y transmite a 2,4 GHz,
alcanzando velocidades de 11 Mbps (Megabits por segundo). Otras redes utilizan el rango
de 5,4 a 5,7 GHz para el protocolo IEEE 802.11a.

Los microondas no son perfectos y cierta cantidad de energía, es decir ondas, se escapan,
son emitidos en la banda de frecuencia de Wifi en 2.45GHz, produciendo interferencias en
las emisiones que usen este rango para transmitir información, que abarcan desde el canal
8 en adelante.

Ventajas y desventajas de microondas

Ventajas:

• Sin necesidad de cable • Múltiples canales disponibles • Amplio ancho de banda

Desventajas:

• Línea de visión se verá afectado si cualquier obstáculo, tales como edificios de

nueva construcción, están en el camino

• Señal de absorción por la atmósfera. Las microondas sufren de atenuación debido

a las condiciones atmosféricas.

• Las torres son caras de construir​

​Ventaja: Es capaz de transmitir grandes cantidades de datos

De acuerdo con "Comunicación de microondas," sistemas de microondas de radio

tienen la capacidad de transmitir grandes cantidades de información debido a sus
frecuencias más altas. Usan repetidores (un dispositivo que recibe la señal se
transmite a través de una antena, la convierte en una señal eléctrica y retransmite)
para transmitir grandes volúmenes de datos a través de grandes distancias.
Microondas sistemas de comunicación de radio se propagan señales a través de la
atmósfera terrestre. Estas señales se envían entre los transmisores y receptores
que se encuentran en la parte superior de las torres. Esto permite que los sistemas
de microondas de radio para transmitir miles de canales de datos entre dos puntos
sin depender de un medio físico de transmisión (fibras ópticas o cables metálicos).

​Ventaja: costos relativamente bajos

Microondas sistemas de comunicación tienen un costo de construcción

relativamente bajas en comparación con otras formas de transmisión de datos,
como las tecnologías sobre líneas de cables. Un sistema de comunicación de
microondas no requiere cables físicos o equipos caros atenuación (dispositivos que
mantienen fuerza de la señal durante la transmisión). Las montañas, las colinas y
los tejados que proporcione las bases económicas y accesibles para las torres de
transmisión de microondas.

Qué son los infrarrojos en las redes?

Las redes por infrarrojos permiten la comunicación entre dos nodos, usando una
serie de leds infrarrojos para ello. Se trata de emisores/receptores de las ondas
infrarrojas entre ambos dispositivos, cada dispositivo necesita "ver" al otro para
realizar la comunicación por ello es escasa su utilización a gran escala.

Instalación y uso

Los adaptadores de red de infrarrojos para ordenadores transmiten y reciben datos

a través de los puertos situados en la parte posterior o lateral de un dispositivo. Se
instalaron adaptadores de infrarrojos en muchos ordenadores portátiles y
dispositivos de mano personales. En Microsoft Windows, las conexiones de
infrarrojos se crearon mediante el mismo método que otras conexiones de red de
área local. Las redes de infrarrojos se diseñaron para soportar únicamente
conexiones directas de dos ordenadores, y se crearon temporalmente cuando surgió
la necesidad. Sin embargo, las extensiones de la tecnología infrarroja admiten más
de dos ordenadores y redes semipermanentes.

La tecnología infrarroja utilizada en las redes locales existe en tres formas

reconocidas por la Infrared Data Association (IrDA): IrDA-SIR – infrarrojo de baja
velocidad que soporta velocidades de datos de hasta 115 Kbps. IrDA-MIR –
infrarrojo de velocidad media que soporta velocidades de datos de hasta 1.15
Mbps
