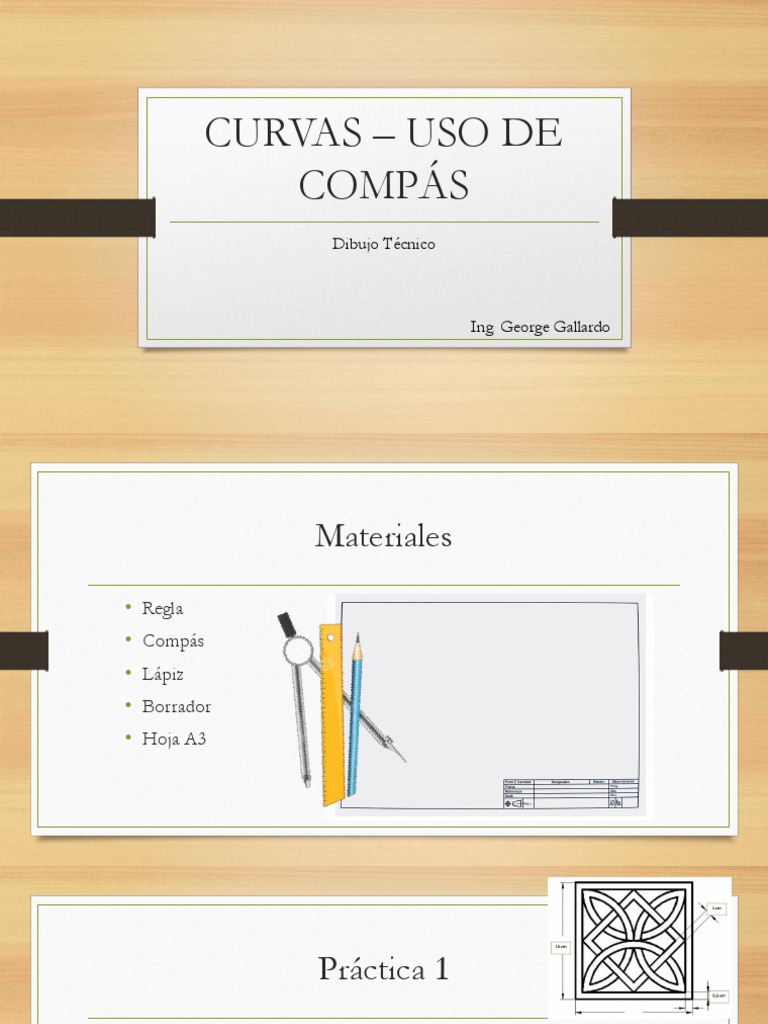

CURVAS – USO DE

COMPÁS
Dibujo Técnico

Ing. George Gallardo

 Materiales
• Regla
• Compás
• Lápiz
• Borrador
• Hoja A3
 Práctica 1
Indicaciones
1. Realizar un cuadrado de 15x15cm en la hoja A3, dejando como margen izquierdo 2cm y
superior 4,5cm
2. Dentro del cuadrado, realizar otro cuadrado con un margen de 0,5 cm de cada lado, el
mismo que tendrá un tamaño de 14x14cm de cada lado.
3. En el recuadro interior (el de 14x14cm), marcar los puntos medios en cada lado (7cm)
4. Colocar el compás en el punto medio (A) de uno de los lados del recuadro interior y
extenderlo hasta la esquina del mismo lado (B) y dibujar el semicírculo hasta la otra esquina
del mismo lado (C)
5. Repetir el proceso con los 3 lados restantes del recuadro interior
 Práctica 1
4,5cm
14 cm
Márgenes
14 cm
(bordes) de la
hoja A3 2cm

14 cm
15 cm
14 cm

0,5 cm
15 cm

B A C
 Práctica 1
Indicaciones
6. Realizar los semicírculos interiores (verde), para lo cual, se
debe empelar el compás, a 1cm de distancia del inicio o fin
del semicírculo exterior (azul)
7. Repetir el mismo proceso para los semicírculos restantes.
8. A continuación, unir los puntos medios del recuadro interior,
que realizamos en el punto 3, hasta formar un rombo.
9. A 1m de distancia interna de cada lado del rombo, trazamos
líneas para formar un rombo interno.
10. Por último, borramos las líneas o curvas para que nuestro
dibujo quede igual al de la muestra
1 cm
Práctica 1
 Tarea

• Empleando los mismos

conceptos aplicados en esta
práctica, realizar la siguiente
muestra en la parte derecha de la
hoja.
• El trabajo a presentar, debe
contener la práctica y la tarea,
como se muestra en la imagen.
 7,5 cm

15 cm

15 cm
