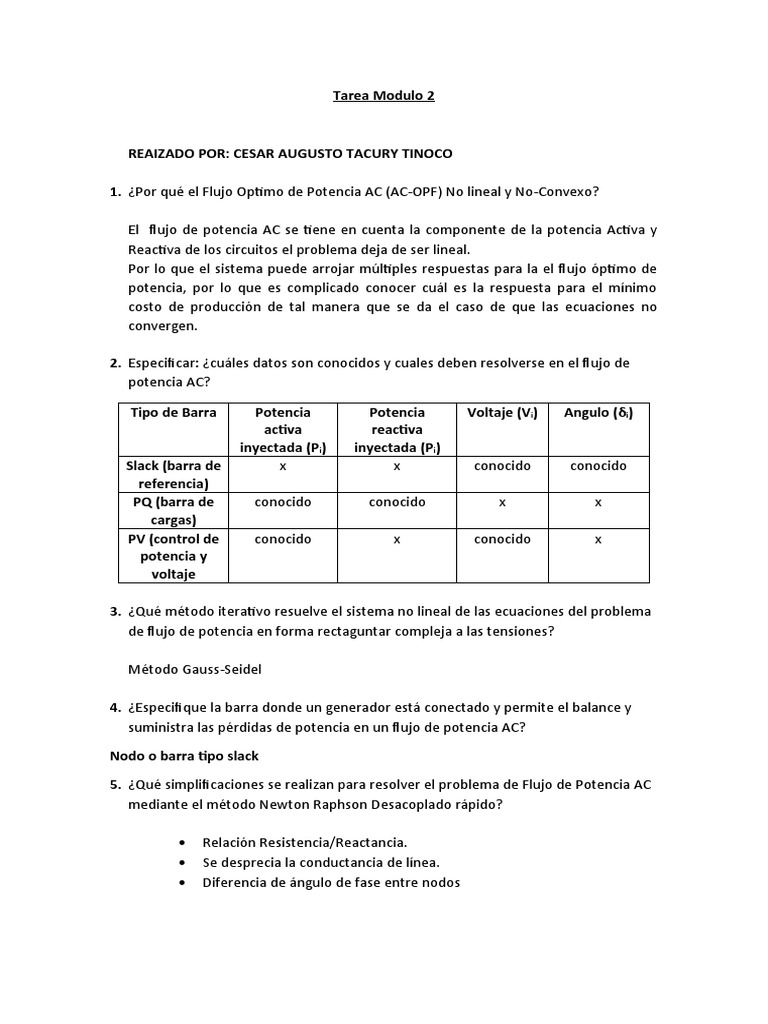

Tarea Modulo 2

REAIZADO POR: CESAR AUGUSTO TACURY TINOCO

1. ¿Por qué el Flujo Optimo de Potencia AC (AC-OPF) No lineal y No-Convexo?

El flujo de potencia AC se tiene en cuenta la componente de la potencia Activa y

Reactiva de los circuitos el problema deja de ser lineal.
Por lo que el sistema puede arrojar múltiples respuestas para la el flujo óptimo de
potencia, por lo que es complicado conocer cuál es la respuesta para el mínimo
costo de producción de tal manera que se da el caso de que las ecuaciones no
convergen.

2. Especificar: ¿cuáles datos son conocidos y cuales deben resolverse en el flujo de

potencia AC?

Tipo de Barra Potencia Potencia Voltaje (Vi) Angulo (δi)

activa reactiva
inyectada (Pi) inyectada (Pi)
Slack (barra de x x conocido conocido
referencia)
PQ (barra de conocido conocido x x
cargas)
PV (control de conocido x conocido x
potencia y
voltaje

3. ¿Qué método iterativo resuelve el sistema no lineal de las ecuaciones del problema
de flujo de potencia en forma rectaguntar compleja a las tensiones?

Método Gauss-Seidel

4. ¿Especifique la barra donde un generador está conectado y permite el balance y

suministra las pérdidas de potencia en un flujo de potencia AC?
Nodo o barra tipo slack
5. ¿Qué simplificaciones se realizan para resolver el problema de Flujo de Potencia AC
mediante el método Newton Raphson Desacoplado rápido?

 Relación Resistencia/Reactancia.
 Se desprecia la conductancia de línea.
 Diferencia de ángulo de fase entre nodos
6. Para un flujo de potencia DC, la capacidad de potencia activa en una línea de
transmisión Pij es:

1
Pij= ¿)
xij

7. Si una barra se encuentra alejada

8. Para el sistema conformado por 3 plantas térmicas y una central hidroeléctrica,

determinar el despacho para suplir dos períodos de demanda de 50 y 70 MW.

Plantas Potencia Potencia Costo ($/h)

térmicas Máxima Mínima
[MW] [MW]
G1 20 0 0.01*P2+8*P
G2 15 0 0.02*P2+12*P
G3 20 0 0.01*P2+15*P
G1 1 8.01
G2 1 12.02
G3 1 15.01

Planta Capacid Almacenamie Coeficien Caudal Volum Caudal

Hidroeléctr ad nto máximo te de Turbina en afluen
ica [MW] [Hm3] producci do inicial te
ón máximo [Hm3] [Hm3]
[MWh/ [Hm3/h]
Hm3]
GH 30 50 2 15 30 5
 Considerar que la FCF es la misma en los tres periodos. La función de costos
futuros es: FCF (V ¿¿ t +1)=−28∗V t+1 + 4000 ¿

COSTOS DE GENERACIÓN:

PUNTO COSTO POR MWH CAPACIDAD INSTALADA PRIORIDAD

GENERADOR 1 8.01 20 1
GENERADOR 2 12.02 15 2
GENERADOR 3 15.02 20 4
GENERADOR 4 (HIDRAULICO) 14 30 3

GENERAR 50 GENERAR 70
=20(G1)+15(G2)+15(G4) 20(G1)+15(G2)+5(G3)+30(G4)
=20(8.01)+15(12.02)+15(14)=$550.5 =20(8.01)+15(12.02)+30(14)+5(15.01)=$835.6
SE PRODUCE 50MWh (11.01MWh) SE PRODUCE 70MWh (11.95MWh)

CON LAS CAPACIDADES MAXIMAS DE LOS GENERADORES SE TOMA EN CUENTA LA

PRIORIDAD POR EL COSTO MAS BAJO LO QUIERE DECIR QUE LOS GENERADORES QUE
POSEEN EL COSTO MENOR DE PRODUCCIÓN SE UTILZA AL 100% PARA SATISFACER LA
DEMANDA
