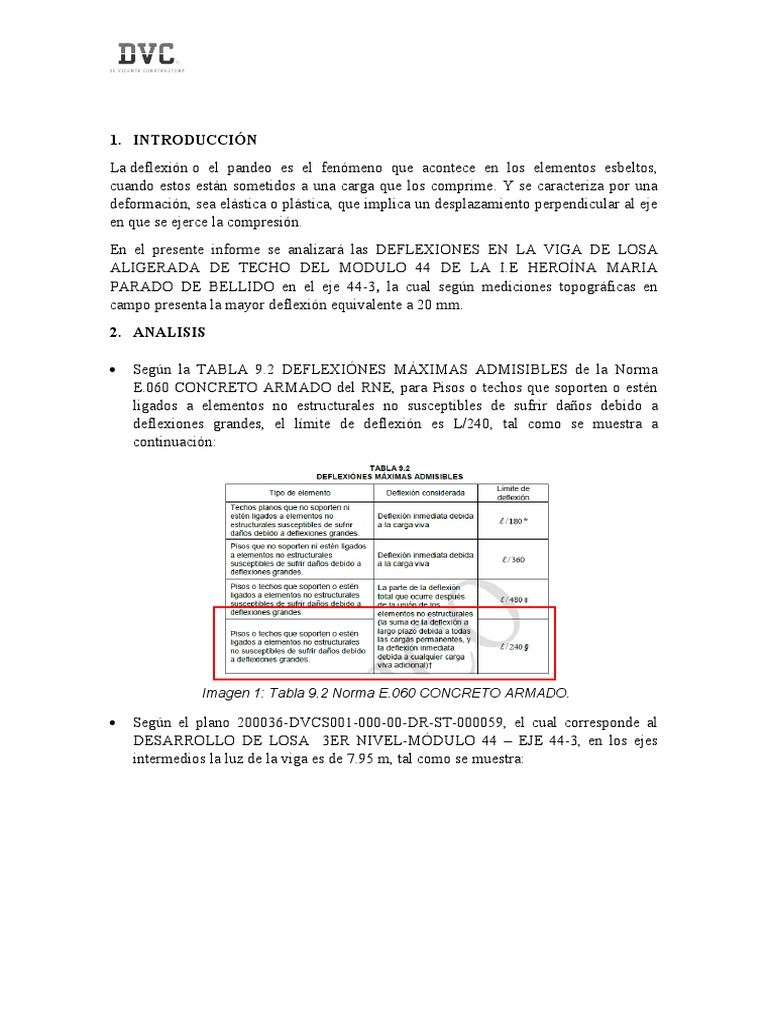

1.

INTRODUCCIÓN
La deflexión o el pandeo es el fenómeno que acontece en los elementos esbeltos,
cuando estos están sometidos a una carga que los comprime. Y se caracteriza por una
deformación, sea elástica o plástica, que implica un desplazamiento perpendicular al eje
en que se ejerce la compresión.
En el presente informe se analizará las DEFLEXIONES EN LA VIGA DE LOSA
ALIGERADA DE TECHO DEL MODULO 44 DE LA I.E HEROÍNA MARIA
PARADO DE BELLIDO en el eje 44-3, la cual según mediciones topográficas en
campo presenta la mayor deflexión equivalente a 20 mm.
2. ANALISIS

 Según la TABLA 9.2 DEFLEXIÓNES MÁXIMAS ADMISIBLES de la Norma

E.060 CONCRETO ARMADO del RNE, para Pisos o techos que soporten o estén
ligados a elementos no estructurales no susceptibles de sufrir daños debido a
deflexiones grandes, el límite de deflexión es L/240, tal como se muestra a
continuación:

Imagen 1: Tabla 9.2 Norma E.060 CONCRETO ARMADO.

 Según el plano 200036-DVCS001-000-00-DR-ST-000059, el cual corresponde al

DESARROLLO DE LOSA 3ER NIVEL-MÓDULO 44 – EJE 44-3, en los ejes
intermedios la luz de la viga es de 7.95 m, tal como se muestra:
 Imagen 2: Elevación Pórtico Módulo 44.

 Tomando en consideración la luz libre de la viga de 7.95 m. la máxima deflexión

admisible es de L/240 =795/240= 3.31cm.

 Según el esquema de deflexiones presentadas por el levantamiento topográfico, se

verifica que la máxima tiene un valor de 20 mm, la cual es menor a la máxima
permisible (33 mm).

 Así mismo la Norma E.060 CONCRETO ARMADO del RNE, en el artículo

9.6.2.6, indica que la deflexión máxima permisible no debe ser mayor que la
tolerancia establecida para los elementos no estructurales; sin embargo, al tratarse de
la losa aligerada de techo no existen elementos no estructurales (tabiquería) que
pueda sufrir daños por deflexiones. De igual forma en el mismo artículo 9.6.2.6 de
la Norma E.060 CONCRETO ARMADO del RNE, indica que este límite se puede
exceder si se proporciona una contraflecha de modo que la deflexión total menos la
contraflecha no exceda dicho límite.

POR LO TANTO:

 Se concluye que las deflexiones presentadas en la losa aligerada se encuentran

dentro de las máximas establecidas, no afectando el comportamiento estructural.
3. CONCLUSIONES

 Según la Norma E.060 CONCRETO ARMADO del RNE, en el artículo 9.6.2.6,

tomando en consideración la luz libre de la viga de 7.95 m. la máxima deflexión
admisible de la viga es de L/240 =795/240= 3.31cm.
 Según el esquema de deflexiones presentadas por el levantamiento topográfico, se
verifica que la máxima tiene un valor de 20 mm, la cual es menor a la máxima
permisible (33 mm).
 Se concluye que las deflexiones presentadas en la losa aligerada se encuentran
dentro de las máximas establecidas, no afectando el comportamiento estructural.
