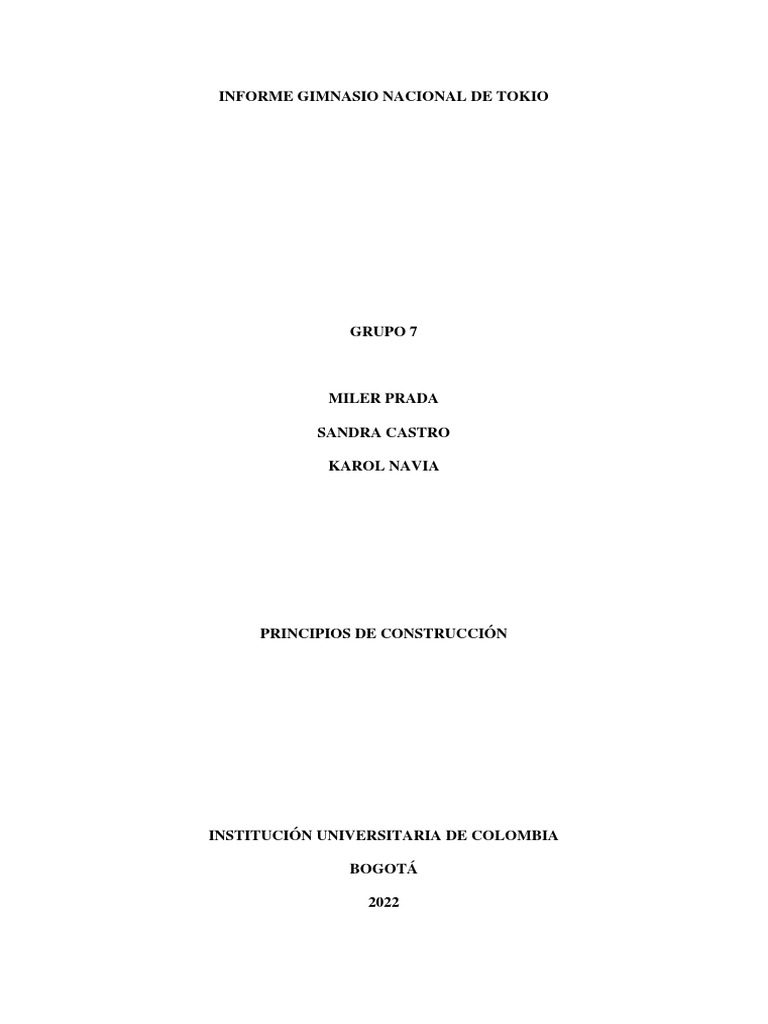

INFORME GIMNASIO NACIONAL DE TOKIO
GRUPO 7
MILER PRADA
SANDRA CASTRO
KAROL NAVIA
PRINCIPIOS DE CONSTRUCCIÓN
INSTITUCIÓN UNIVERSITARIA DE COLOMBIA
BOGOTÁ
2022
GIMNASIO NACIONAL DE TOKIO
DESCRIPCIÓN
El complejo olímpico también es conocido con el nombre de Gimnasio Nacional
Yoyogi, ya que se encuentra contiguo al parque que lleva ese nombre y que es un área verde
de renombre en Tokio, muy visitada por albergar el santuario Shinto Meiji y estar próxima a la
estación Harajuku. Su dirección 2-1-1 Jinnan, Shibuya-ku, Tokyo, Japón.
El Gimnasio Nacional Yoyogi fue construido para los Juegos Olímpicos de Japón de 1964. Fue
un gran reto arquitectónico y una muestra perfecta de la arquitectura de Kenzo Tange. Quien
recibió el encargo de diseñar el Estadio Olímpico de Tokio, ahora llamado Gimnasio Nacional
Yoyogi, el cual comprende 2 gimnasios en una explanada. Y se ubican en el distrito Shibuya
de Tokio.
ARQUITECTO
Kenzo Tange
Kenzō Tange nació en Sakai el 4 de septiembre de 1913 y murió Tokio el 22 de marzo de 2005,
fue un arquitecto y urbanista japonés. Estuvo vinculado a los movimientos Moderno y
Metabolista. Recibió el premio Pritzker en 1987.
Dentro de sus obras más destacadas hay varias en Tokio, como el Ayuntamiento, el Estadio
Olímpico, el Gimnasio Nacional Yoyogi, la Catedral de Santa María o las torres Shinjuku Park
y Mode Gakuen Coccoon. En Shanghái hizo la sede del Bank of Shanghai, en Hiroshima el
Museo Memorial de la Paz y en Singapur el One Raffles Place. Fuera de Asia, su obra más
conocida es el Instituto de Artes de Minneapolis. Igualmente fue el arquitecto líder en la
reconstrucción de la ciudad de Skopje, actual capital de Macedonia del Norte, después de que
fuera destruida por un potente terremoto en 1963. También diseñó la embajada de Japón en
Ciudad de México junto con Pedro Ramírez Vázquez.
INGENIERO
Yoshikatsu Tsuboi, Uichi Inue
AÑO DE CONSTRUCCIÓN
1961–1964
ESTÉTICA
Estética constructiva es de cáscaras.
UBICACIÓN
Tokio, Japón
FORMA
En este estadio de forma circular, la pista está desplazada con respecto al círculo que
forman las gradas de los espectadores, lo que le otorga una forma que recuerda una “concha de
caracol”, forma reforzada por el desplazamiento en dirección contraria del anillo de
distribución exterior. El trazado de estas plantas fue hecho teniendo en cuenta el movimiento
del público, tanto a la entrada como en su distribución en el interior más tarde.
MATERIALES
La construcción está combinada con materiales como el acero, aluminio, vidrio y
hormigón.
ESFUERZOS DE LA ESTRUCTURA
Cables principales trabajando a tracción Conformación de mallas de cables (dos o más
sentidos) los cables de un sentido cargan y los otros rigidizan, o todos los cables cargan y
rigidizan. Estabilización de cables por mástiles Anillos a compresión. Las costillas evitan la
succión del viento.
ESPACIOS
El Gran Gimnasio
El Gran Gimnasio Nacional Olímpico contiene una alberca convertible en pista de
patinaje artístico sobre hielo y en él se encuentra la pista principal.
Los accesos al recinto son llamativos e imponentes y están precedidos por pequeñas plazoletas
previas al recinto deportivo, sirviendo de lobbies.
El Pequeño Gimnasio
Ese estadio alberga los campos para baloncesto y otros juegos de pelota.
En este estadio de forma circular, la pista está desplazada con respecto al círculo que forman
las gradas de los espectadores, lo que le otorga una forma que recuerda una “concha de
caracol”, forma reforzada por el desplazamiento en dirección contraria del anillo de
distribución exterior. El trazado de estas plantas fue hecho teniendo en cuenta el movimiento
del público, tanto a la entrada como en su distribución en el interior más tarde.
ESTRUCTURA
El innovador diseño estructural de Tange, crea amplias y pronunciadas curvas que
parecen cubrir sin esfuerzo, a partir de dos grandes cables centrales de apoyo, la superficie de
los estadios. Su dinámico techo suspendido y los materiales utilizados forman uno de los
perfiles de construcción más emblemáticos del mundo.
El Gran Gimnasio
La estructura del techo del Gran Gimnasio es similar a la estructura suspendida de los
puentes colgantes. En este caso, el techo está sostenido por mástiles de acero anclados en dos
grandes placas de hormigón, que lo tensan y al mismo tiempo le permiten permanecer colgante
mediante gruesos cables de acero pretensado que forman la catenaria.
Para conformar el techo, Tange une la catenaria con la parte superior de las graderías
como si se tratase de dos alas, logrando reducir la imagen de pesadez del enorme edificio.
Es un estadio en forma de espiral, en el cual dos arcos de círculo con radios diferentes
y en el que las extremidades de los dos crecientes opuestos terminan en punta, crean una
impresión visual que recuerda una tienda. Esta forma es repetida en el diseño contemporáneo
de algunas iglesias, como la nueva Basílica de Guadalupe, diseñada diez años más tarde por
Pedro Ramírez Vázquez en la ciudad de México.
COBERTURA CON ESTRUCTURA LAMINAR
Tange recurrió a la combinación de parábola e hipérbola, forma cóncava y convexa a
la vez, entre la curvatura de los cables tensores y las tribunas, lo que genera una elegante y
grácil cobertura, a la vez que desde el ojo del observador resulta siempre distinta desde
cualquier ángulo que se la mire.
El Pequeño Gimnasio
Éste se ha elevado sobre una planta circular y de un mástil penden los cables radiales
tensores, de forma simétrica. En lugar de dos placas de hormigón, el único mástil está
empotrado en una sola placa.
La cobertura está construida como una estructura laminar, siguiendo un principio
análogo al de la malla de cables con bordes rígidos. En lugar de los cables de acero, forman la
estructura un conjunto de vigas colgantes, tendidas entre los estribos del anillo exterior y un
tubo de acero que se eleva en espiral y entre las cuales se apoyan en forma diagonal e intervalos
regulares las viguetas de anclaje, posteriormente recubiertas por placas de acero de 4-5 mm de
espesor y que forman la cubierta exterior.
En el proyecto de Tange, la estructura es cóncava y convexa a la vez, aprovechando la
parte cóncava para reducir el espacio interior. Con ello se racionaliza el gasto de aire
acondicionado y calefacción, se mejora la acústica, y se evita que el espacio sea, por sus
grandes proporciones, impersonal para los espectadores. Esto se podría haber solucionado con
la división de espacios, pero Kenzo Tange deseaba construir espacios abiertos y de libre
circulación. Por ello, al reducir el espacio interior mediante este juego de formas, consigue un
lugar abierto pero a la vez acogedor y funcional.
La estructura suspendida permite además crear una relación visual entre los dos
gimnasios. Este vínculo visual se afianza con una relación arquitectónica a través de una
construcción alargada que, a modo de corredor, conecta las entradas más distantes de ambos
edificios. El edificio acoge servicios como oficinas, piscinas de entrenamientos, o un
restaurante. Además, su tejado funciona como pasarela peatonal entre los dos gimnasios.
El proyecto cuenta con una tecnología antisísmica revolucionaria en la época, y la forma
curvada de la cubierta protege a ambos edificios de la fuerza de los vientos de la zona.
Lo más llamativo de ambos edificios son las singulares cubiertas que penden de
tensores de acero. La atención de Tange al afrontar el proyecto se concentra en la consecución
de la excelencia técnica. El arquitecto deseaba aplicar a sus edificios las novedades
tecnológicas descubiertas en el campo de la ingeniería de puentes, en lo que se refiere a la
suspensión de estas estructuras con cables.
VIDEO ILUSTRATIVO
[Link]
IMÁGENES
La primera nave está destinada a las piscinas la cubierta de cables se está suspendida
de los soportes de hormigón que están a los extremos cables de acero Los cables describen
una curva parabólica (técnicamente, se llama catenaria), de la cual nacen cables menores
perpendiculares para formar un techo como si fuera una tienda de lona.
En la segunda nave (más pequeña) se desarrolla una superficie helicoidal de doble
curvatura en torno a un único má[Link] este y hasta un elemento de cimentación se
ancla el cable principal con la ayuda de unas barras traccionadas.
LUCES DE CUBIERTA
Cables principales trabajando a tracción Conformación de mallas de cables (dos o más
sentidos) los cables de un sentido cargan y los otros rigidizan, o todos los cables cargan y
rigidizan Estabilización de cables por mástiles Anillos a compresió[Link] costillas evitan la
succión del viento.
Vista Aérea del Gimnasio Nacional Yoyogi. Fuente: Mi Moleskine Arquitectónico.
Vista Aérea del Gimnasio Nacional Yoyogi. Fuente: CMD Ingenieros.
Gimnasio Nacional de Tokio. Foto: Naoya Fujii.
Gimnasio Nacional Yoyogi, detalle del exterior. Fuente: Mi Moleskine Arquitectónico.
| En el interior, las tribunas se disponen de forma simétrica en el norte y sur, siendo el
eje este-oeste el que sigue la dirección de la estructura superior y en el que se sitúan las entradas
al edificio. Estas entradas son accesos de forma triangular que forman parte de la cubierta y
emergen de la explanada dando una sensación de extraordinaria ligereza.
Planta del Gimnasio Nacional Yoyogi, edificio principal. Fuente: Mi Moleskine
Arquitectónico.
Este espacio puede acoger a más de 10.000 espectadores, y tiene una naturaleza versátil
que hace que pueda dedicarse a grandes eventos de diversa naturaleza.
Maqueta del Gimnasio Nacional Yoyogi, edificio principal. Maqueta en la exhibición ARCHI-
NEERING, del Congreso Mundial de Arquitectura en Tokio 2011. Fuente: Mi Moleskine
Arquitectónico.
MEJORA SI O NO Y POR QUÉ
En cuanto a nuestro punto de vista, vemos que no hay aspecto de mejora, ya que, usando formas
orgánicas y el uso de los materiales, nos da un proyecto bien planteado y estructurado; al
emplear un estilo de tienda, juega bastante a favor del viento, siendo firme gracias a los cables
se observa que no se realizaría ningún ajuste u optimización del proyecto.
BIBLIOGRAFÍA
-Gimnasio Nacional de Tokio - Ficha, Fotos y Planos. (2020, 19 octubre). WikiArquitectura.
[Link]
-KENZO TANGE’S YOYOGI OLYMPIC ARENA. (2012, 30 julio). YouTube.
[Link]
-Blanca de la Torre, en el programa Iflandia - Obra seleccionada | ARTIUM - Biblioteca y
Centro de Documentación. (s. f.). Published under a Creative Commons Licence - Atribution
ShareAlike.[Link]
arquitectura-contemporanea/obra-seleccionada-23
