11 0.

095

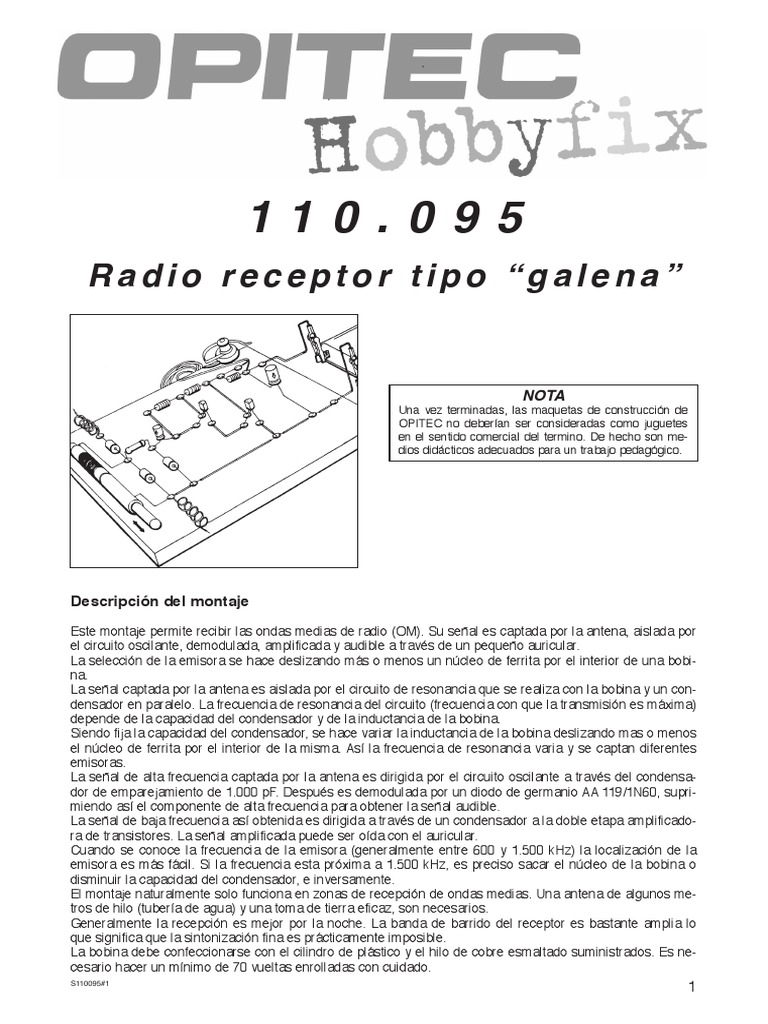

Radio receptor tipo “galena”

NOTA
Una vez terminadas, las maquetas de construcción de
OPITEC no deberían ser consideradas como juguetes
en el sentido comercial del termino. De hecho son me-
dios didácticos adecuados para un trabajo pedagógico.

Descripción del montaje

Este montaje permite recibir las ondas medias de radio (OM). Su señal es captada por la antena, aislada por
el circuito oscilante, demodulada, amplificada y audible a través de un pequeño auricular.
La selección de la emisora se hace deslizando más o menos un núcleo de ferrita por el interior de una bobi-
na.
La señal captada por la antena es aislada por el circuito de resonancia que se realiza con la bobina y un con-
densador en paralelo. La frecuencia de resonancia del circuito (frecuencia con que la transmisión es máxima)
depende de la capacidad del condensador y de la inductancia de la bobina.
Siendo fija la capacidad del condensador, se hace variar la inductancia de la bobina deslizando mas o menos
el núcleo de ferrita por el interior de la misma. Así la frecuencia de resonancia varia y se captan diferentes
emisoras.
La señal de alta frecuencia captada por la antena es dirigida por el circuito oscilante a través del condensa-
dor de emparejamiento de 1.000 pF. Después es demodulada por un diodo de germanio AA 119/1N60, supri-
miendo así el componente de alta frecuencia para obtener la señal audible.
La señal de baja frecuencia así obtenida es dirigida a través de un condensador a la doble etapa amplificado-
ra de transistores. La señal amplificada puede ser oída con el auricular.
Cuando se conoce la frecuencia de la emisora (generalmente entre 600 y 1.500 kHz) la localización de la
emisora es más fácil. Si la frecuencia esta próxima a 1.500 kHz, es preciso sacar el núcleo de la bobina o
disminuir la capacidad del condensador, e inversamente.
El montaje naturalmente solo funciona en zonas de recepción de ondas medias. Una antena de algunos me-
tros de hilo (tubería de agua) y una toma de tierra eficaz, son necesarios.
Generalmente la recepción es mejor por la noche. La banda de barrido del receptor es bastante amplia lo
que significa que la sintonización fina es prácticamente imposible.
La bobina debe confeccionarse con el cilindro de plástico y el hilo de cobre esmaltado suministrados. Es ne-
cesario hacer un mínimo de 70 vueltas enrolladas con cuidado.
S110095#1
1
Mas vueltas permiten una gama de recepción más amplia.
Fijar la primera vuelta del hilo con cinta adhesiva antes de continuar enrollando. Después cubrir el conjunto
con cinta adhesiva para evitar que la bobina se deshaga.
Para conectar la bobina es preciso rascar 2 – 3 cm del extremo de los hilos de cobre para eliminar el aislami-
ento y obtener así un buen contacto eléctrico.
Si no se puede conectar el montaje a una antena, es necesario crear una con 30 metros de hilo eléctrico
mantenido en posición vertical si es posible.
Realizar el montaje indicado en el esquema eléctrico de la figura.

Esquema eléctrico

Antena 1,5MΩ 6,8KΩ

1000pF Auricular
2,2µF 2,2KΩ
Núcleo de BC +
ferrita - + 547/548
AA 119/
1N60
BC +
Bobina

547/548 100µF
270pF 4700pF -

Toma de tierra

Transistor NPN
BC 548/547 Identificación de las patas E, B y C
E = Emisor
No invertir la conexión de las patas de los transistores
B = Base
si no se quieren destruir
C = Colector
2,2 KΩ 6,8 KΩ 1,5 MΩ
rojo azul marrón
Resistencias
rojo gris verde
Determinación del valor
rojo rojo verde
de las resistencias
oro/plata oro/plata oro/plata
Condensador
Marcado 271 = 270 pF / 4n7 = 4700 pF (1.000 pF = 1,0 nF)
En forma de pera o rectangular. Conexión con polaridad indistinta

Condensador electrolítico
Se pueden presentar en las dos formas, marca-
dos con 2,2 nF y 100 nF
Respetar la polaridad (+ y -). El polo (-) esta mar-
cado con un pequeño signo (-) al lado del con-
densador.

Línea (hilo eléctrico

Cruce de líneas con contacto
Cruce líneas sin contacto
Diodo
La conexión al (-) esta marcada por un anillo. Está marcado con
AA 119/1N60 o con solo un anillo
Auricular
Antena

Toma de tierra
Bobina
2 S110095#1
Esquema pràctico

Núcleo de ferrita Antena

1,5 MΩ 6,8 kΩ

1000 pF

Auricular
2,2 kΩ
Bobina S1

AA 119/ 2,2 µF
1N60
BC 548 +
+
+
BC 548 100 µF
270 pF 4700 pF

-
S2
Toma de tierra
