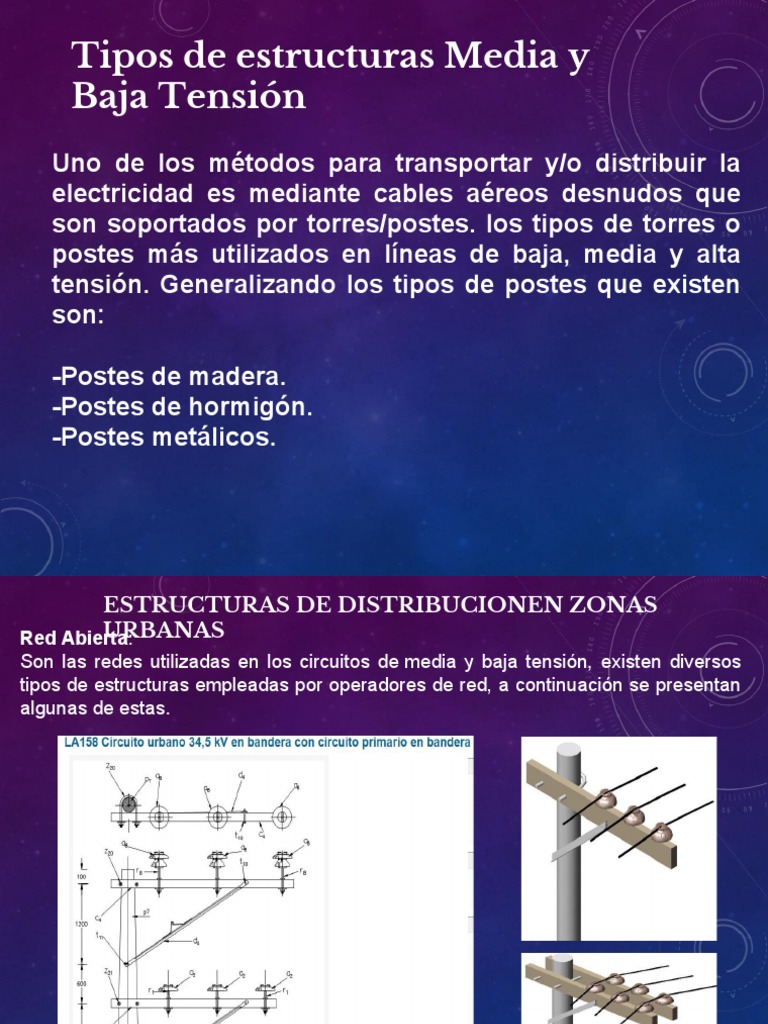

Tipos de estructuras Media y

Baja Tensión
Uno de los métodos para transportar y/o distribuir la
electricidad es mediante cables aéreos desnudos que
son soportados por torres/postes. los tipos de torres o
postes más utilizados en líneas de baja, media y alta
tensión. Generalizando los tipos de postes que existen
son:

-Postes de madera.
-Postes de hormigón.
-Postes metálicos.
 ESTRUCTURAS DE DISTRIBUCIONEN ZONAS
URBANAS
Red Abierta:
Son las redes utilizadas en los circuitos de media y baja tensión, existen diversos
tipos de estructuras empleadas por operadores de red, a continuación se presentan
algunas de estas.
TIPOS DE CABLES MEDIA TENSIÓN
 TIPOS DE AISLADORES
LOS AISLADORES DEBEN SOPORTAR LA CARGA MECÁNICA QUE EL CONDUCTOR TRANSMITE AL APOYO A TRAVÉS
DE ELLOS. ESTOS DEBEN AISLAR ELÉCTRICAMENTE LOS CONDUCTORES DE LOS APOYOS, SOPORTANDO LA
TENSIÓN EN CONDICIONES NORMALES Y ANORMALES Y SOBRETENSIONES HASTA LAS MÁXIMAS PREVISTAS
QUE LOS ESTUDIOS DE COORDINACIÓN DEL AISLAMIENTO DEFINEN CON CIERTA PROBABILIDAD DE
OCURRENCIA. LA TENSIÓN DEBE SER SOPORTADA TANTO POR EL MATERIAL AISLANTE PROPIAMENTE DICHO
COMO POR SU SUPERFICIE Y POR EL AIRE QUE RODEA AL AISLADOR.
VLADIMIR CUBILLOS
PROTECCIONES MT
TRANSFORMADORDE
ES

DISTRIBUCIÓN
 TRANSFORMADOR

DEFINICIÓN
Se denomina Transformador a un dispositivo
electromagnético que permite aumentar
el voltaje y la intensidad de corriente ó disminuir
forma tal que su producto permanezca constante
alterna,(ya
de
que la potencia que se entrega a la entrada de un
transformador ideal, esto es, sin pérdidas, tiene que

ser igual a la que se obtiene a la salida).

 TRANSFORMADOR DE DISTRIBUCION

DEFINICIÓN
Es un dispositivo que convierte la energía eléctrica
de un cierto nivel de voltaje, en energía eléctrica
de otro nivel de voltaje, por la acción de un campo
magnético.
Está constituido por dos o más bobinas de
alambre, aisladas eléctricamente entre sí y
arrolladas alrededor de un núcleo de material
ferromagnético. El arrollamiento que recibe la
energía se denomina de entrada y el que la
suministra, de salida.
 TRANSFORMADOR

PARTES EXTERNAS e INTERNAS

H1 H2

Bushing Primario Bobina de MT

Alambre de CU
Soporte
Válvula sobrepresión
Bobina de BT
Cambiador
Lámina de CU
Bushing X1 X4 de tomas
X3 X2
2 (TAP)
Secundario Numeración
5
50 Aceite
Capacidad 8
6
Tapón de Tierra Refrigerante
KVA 1
MEVENCA Dieléctrico

Bobinas de MT y BT
Cuba Núcleo de Hierro
Marca y placa Emblema de
Laminado
caracteristica la empresa
 TRANSFORMADOR

POLARIDAD
Se refiere a la orientación del flujo de corriente
entre los devanados de A.T y B.T. Esta polaridad
puede ser aditiva o sustractiva, según se encuentren
arrollados los devanados sobre el núcleo del
transformador.
H1 H2 H1 H2

+ - +- +-

X1 X3 X2 X4 X1 X3 X2 X4

POLARIDAD SUSTRACTIVA POLARIDAD ADITIVA

 POLARIDAD DEL TRANSFORMADOR

ENSAYO DE POLARIDAD
• Seleccionar cualquier devanado de alta tensión y usarlo
como bobina de referencia.
• Unir mediante una conexión una Terminal de la bobina de
referencia con una de cualquier otro arrollamiento de
polaridad desconocida.

• Designar al otro Terminal de la bobina de referencia con un

punto de polaridad.
• Conectar un voltímetro (c.a.) entre el Terminal marcado
con un punto de la bobina de referencia y el otro Terminal de
la bobina de polaridad desconocida.

• Aplicar tensión a la bobina de referencia.

 POLARIDAD DEL TRANSFORMADOR

ENSAYO DE POLARIDAD
Vt
A a

Fuente de
Tensión Vr
Alterna

B b
Variac

• Anotar los valores de tensión en bornes de la bobina de

referencia Vr y el de la tensión de ensayo entre bobinas, Vt.
 POLARIDAD DEL TRANSFORMADOR

ENSAYO DE POLARIDAD
• Si la tensión de ensayo, Vt es superior a Vr, la polaridad es
aditiva, y debe marcarse con un punto la bobina ensayada.

• Si la tensión de ensayo, Vt es menor a Vr, la polaridad es

sustractiva, y debe marcarse con un punto la bobina

ensayada.
• Etiquetar el Terminal marcado con punto en la bobina de

referencia, con la denominación H1 y el terminal marcado con

punto en la bobina de ensayo, con X1.
• Repetir las etapas 2 a 9 para los restantes arrollamientos

del transformador.
 POLARIDAD DEL TRANSFORMADOR

CONSIDERACIONES
Cuando las bobinas se conectan en serie, se une una Terminal
de una bobina con el Terminal de polaridad opuesta de la
otra, de manera que las tensiones sean aditivas. Si se
conectan al revés, las tensiones inducidas se opondrían entre
sí (obteniéndose una tensión de salida de cero).
Sólo pueden conectarse en paralelo bobinas de idénticos
valores nominales de tensión. La razón de ello, radica en que
cuando las bobinas están en paralelo, las tensiones inducidas
se oponen a cada instante entre sí. Así, si dos bobinas de
distintas tensiones nominales están en paralelo, se
desarrollan grandes corrientes circulatorias en ambos
devanados, debido a que la impedancia equivalente interna
de los devanados es relativamente pequeña, mientras que la

diferencia neta entre las tensiones inducidas (desiguales) es

 POLARIDAD DEL TRANSFORMADOR

CONSIDERACIONES
Las bobinas de distintas tensiones nominales, sin embargo,
pueden conectarse en serie, aditiva o sustractiva. Esto hace
aumentar el número de relaciones de transformación posibles
en los transformadores con varios devanados.
 TRANSFORMADOR

CONMUTADOR DE TOMAS (Taps)

Son dispositivos que permiten variar la relación de
espiras de los transformadores con la finalidad de
mantener una requerida tensión en la carga.
Generalmente están dispuestas en el arrollamiento
primario. Cuando se cambian las tomas, lo que se hace es
añadir o disminuir espiras en el primario.

Generalmente los Taps vienen tanto interno como

externo para su manipulación. Su operación se debe
realizar cuando el transformador este desenergizado,
nunca bajo tensión, a menos que lo indique el fabricante
 TRANSFORMADOR

CONMUTADOR DE TOMAS (Taps)

Del cociente de las fuerzas electromotrices inducidas en cada

devanado se puede deducir lo siguiente:

V N
Así: p = p
V N
s s

Luego si la tensión de la fuente es cercana a la nominal el

tap debe ser cercano al mínimo, en cambio si la tensión de la
fuente decae, el tap debe aumentarse para reestablecer la
tensión de la carga a un valor próximo al nominal.

Igualmente para el caso de los transformadores que tienen

mucho recorrido, la opción de aumentar el tap puede ser una
solución para restaurar los niveles de tensión de la carga.
 TRANSFORMADOR

CONMUTADOR DE TOMAS (Taps)

ALTO VOLTAJE (V) POSICIÓN DEL TAP RELACIÓN (Vp/Vs)*

14.400 1óA 60

13.800 2óB 57.5

13.200 3óC 55

12.870 4óD 53.62

12.540 5óE 52.25

* Vs constante (240 Vac de salida)

 TIPOS DE CONEXIONES
TRANSFORMADORES DE DISTRIBUCIÓN
MONOFÁSICOS

(Sin protecciones)
 CONEXIONES
H1 H2
Transformador 120/240 Vac:
F1-N: 120 Vac F2–N: 120 Vac F1-F2: 240 Vac

Aplicaciones: Sistema de distribución residencial

+ -
Transformador 240/480 Vac:

F1-N: 240 Vac F2 –N: 240 Vac F1-F2: 480 Vac

X1 X3 X2 X4
Aplicaciones: Sistema de A.P, Riego
N
H1 H2
F1 F2

Transformador 120/240 Vac:

F1-N: 240 Vac + -
Aplicaciones: Sistema de A.P

Transformador 240/480 Vac: X1 X3 X2 X4

F1-N: 480 Vac

F1
Aplicaciones: Sistema de Riego, Sistemas Industriales
 CONEXIONES
H1 H2
Transformador 120/240 Vac:
F1-F2: 240 Vac
Aplicaciones: Sistema de Dist. Residencial, Comercial
+ - e Industrial

Transformador 240/480 Vac:

X1 X3 X2 X4 F1-F2: 480 Vac
Aplicaciones: Sistemas Industriales

F1 F2
H1 H2

Transformador 120/240 Vac:

F1-N: 120 Vac
Aplicaciones: Sistema de Dist. Residencial + -
Transformador 240/480 Vac:
F1-N: 240 Vac X1 X3 X2 X4

Aplicaciones: Sistema de Dist. Residencial, Comercial e

Industrial N
F1
 CONEXIÓN MONOFÁSICA 24 kV F-F
3 Hilos 120/240 Voltios
Fase R

Fase S

Fase T

50Kva

CA
MEVEN

N
F1
F2
 CONEXIÓN MONOFÁSICA 13.8 kV F-F
3 Hilos 120/240 Voltios
Fase R

Fase S

Fase T

50Kva

CA
MEVEN

N
F1
F2
 CONEXIÓN MONOFÁSICA
Cálculo de Potencia en Transformadores Individuales

V = 240 Voltios
F1-2

V-F1-N =120 Voltios V-F =120 Voltios

2-N

F1 F2
N

P1ø= (I1+I2)*VF1-N/1000 = (I1+I2)*VF2-N/1000 <kVA>

 CONEXIÓN BANCOS DE

TRANSFORMADORES DE DISTRIBUCIÓN
Conexión Estrella – Estrella

Utilidad:
Cuando las cargas monofásicas son
mayores que las trifásicas (P1ø >> P3ø)

Ejemplos:
Centros comerciales, urbanizaciones,
edificios residenciales y comerciales
 ESTRELLA-ESTRELLA 24 kV F-F
Fase R

Fase S

Fase T

50Kva
50Kva 50Kva

25425 25487 25466

MEVENCA A
MEVENC MEVENCA

N
F1
F2
F3
3F 4H 120/208 Voltios
 ESTRELLA-ESTRELLA
Cálculo
de Potencia en Transformadores Individuales
F1 V =V F2 En una conexión estrella, las fases están
F1-F2 FF
separadas o desfasadas en su punto común neutro
a=1
en un ángulo de 120°, por consiguiente el cálculo
20°
de tensión fase a fase se efectúa
trigonométricamente por la fórmula:
N

a=1
=120

20°

2 2
F3-N

VFF = (VF1) + (VF2) – 2(VF1)(VF2)cos120°

V

F3 2 2
VFF= (120V) + (120V) – 2(120V)(120V)(-0,5)
2 VFF = 207,84V aprox. 208V
VFF= 43.200V
CÁLCULO DE POTENCIA DE TRANSFORMADORES

Iprom = ( I1+I2+I3 )/3

P1ø= Ip(VFN)/1000 PT1=PT2=PT3=

P = 1,73xIp(VFF)/1000 (P1ø+P3ø)/3
3ø
 CONEXIÓN DE BANCOS DE

TRANSFORMADORES DE DISTRIBUCIÓN
Conexión Estrella-Estrella Serie

Utilidad:
Para cargas de alumbrado en estadios, y para cargas trifásicas
cuando las mismas especifican en sus conexiones internas
tensiones de 240/416 Voltios
 ESTRELLA-ESTRELLA SERIE 24 kV F-F

Fase R
Fase S
Fase T

50Kva
50Kva 50Kva

25425 25487 25466

MEVENCA MEVENCA MEVENCA

N
F1

F2
F3
3F 4H 240/416 Voltios
 ESTRELLA-ESTRELLA SERIE
Cálculo de Potencia
en Transformadores Individuales
F1 V =V F2
F1-F2 FF

a=1
Al igual que la fórmula anterior
20° descrita
se
trigonométricamente por: calcula
N

a=1
=240

20°

VFF = 2 2
F3-N

(VF1) + (VF2) – 2(VF1)(VF2)cos120°

V

F3 VFF= 2 2
(240V) + (240V) – 2(240V)(240V)(-0,5)
VFF= 2 VFF = 415,69V aprox. 416V
172.800V
CÁLCULO DE POTENCIA DE TRANSFORMADORES

Iprom = ( I1+I2+I3 )/3

P1ø= Ip(VFN)/1000 PT1=PT2=PT3=

P = 1,73xIp(VFF)/1000 (P1ø+P3ø)/3
3ø
 CONEXIÓN DE BANCOS DE

TRANSFORMADORES DE DISTRIBUCIÓN
Conexión Delta – Estrella
 DELTA-ESTRELLA 13.8 kV F-F

Fase R
Fase S
Fase T

50Kva
50Kva 50Kva

25425 25487
MEVENCA 25466
A
MEVENC MEVENCA

N
F1

F2
F3
3F 4H 120/208 Voltios
 CONEXIÓN DE BANCOS DE

TRANSFORMADORES DE DISTRIBUCIÓN
Conexión Estrella-Delta Cerrada
Neutro Flotante
Utilidad:
Cuando las cargas trifásicas son mayores que las monofásicas o
netamente trifásicas, o si la carga monofásica es menor del 50% de la
trifásica;
También si las cargas trifásicas consisten de motores mayores de 5 hp,
siempre se usa este tipo de conexión, porque los arranques de los
motores ocasionarían altas caídas de tensión si se utilizaran en delta
abierto
Ejemplo: bombas de riego
 ESTRELLA-DELTA CERRADA 24 kV F-F

Fase R
Fase S
Fase T
Neutro
Ne

Fl
Flotante

50Kva
50Kva 50Kva

25425
25487 25466
MEVENCA MEVENCA
MEVENCA

N
F1

F2
F3
3F 4H 120/240 Voltios
 ESTRELLA-DELTA CERRADA 24 kV F-F

Fase R
Fase S
Fase T
Ne
Neutro

Fl
Flotante

50Kva
50Kva 50Kva

25425 25466
25487
MEVENCA MEVENCA MEVENCA

N
F1

F2
F3
3F 4H 240/480 Voltios
 CONEXIÓN DE BANCOS DE

TRANSFORMADORES DE DISTRIBUCIÓN
Conexión Delta – Delta Cerrada
 DELTA-DELTA CERRADA 13.8 kV F-F

Fase R
Fase S
Fase T

50Kva
50Kva 50Kva

25425 25466
25487
MEVENCA MEVENCA MEVENCA

N
F1

F2
F3
3F 4H 120/240 Voltios
 DELTA-DELTA CERRADA 13.8 kV F-F

Fase R
Fase S
Fase T

50Kva
50Kva 50Kva

25425 25466
25487
MEVENCA MEVENCA MEVENCA

N
F1

F2
F3
3F 4H 240/480 Voltios
 DELTA-DELTA CERRADA
Cálculo de Potencia en
Transformadores Individuales
F3 En una conexión Delta Cerrada o Triángulo, la
tercera fase con respecto al neutro forma un
ángulo recto, siendo la misma un cateto de la mitad
del triángulo. Su valor se calcula mediante una
fórmula trigonométrica denominada:
V
F3-N Teorema de Pitágoras
240 V
V = (V )2 - (V )2
F1 F2 F3-N F3-F2 F2-N
V =120V V =120V
F1-N F2-N
V = 2 2
F3-N
N (240V) - (120V)
V = 2 = 207,84V aprox. 208V
F3-N
43.200V
CÁLCULO DE POTENCIA DE TRANSFORMADORES
PT1= 2/3P1ø+1/3P3ø
P =( I +I -2xI )V /1000 PT2= 1/3 P1ø+1/3P3ø
1ø 1 2 3 F-N PT3= 1/3 P1ø+1/3P3ø
P3ø= 1,73xI3(VFF)/1000
Nota: cuando los transformadores son 240/480V, el
valor de V es igual a 416V.
F3-N
 CONEXIÓN DE BANCOS DE

TRANSFORMADORES DE DISTRIBUCIÓN
Conexión Estrella – Delta Abierta

Utilidad
Cuando las cargas monofásicas son mayores que las
trifásicas. Las cargas trifásicas no deben ser mayores
de 5

HP o 5 KVA
 ESTRELLA-DELTA ABIERTA 24 kV F-F

Fase R
Fase S
Fase T

50
Kva 25Kva

25425 25487
MEVENCA
MEVENCA

N
F1

F2
F3
3F 4H 120/240 Voltios
 CONEXIÓN DE BANCOS DE

TRANSFORMADORES DE DISTRIBUCIÓN
Conexión Delta – Delta Abierta
 DELTA-DELTA ABIERTA

Cálculo de Potencia en Transformadores Individuales

F3 En la conexión Delta Abierta, al igual que en
Delta Cerrada, la tercera fase con respecto al
neutro forma un ángulo recto siendo la misma
un cateto de la mitad del triángulo. Su valor se
calcula mediante la fórmula trigonométrica:
V

240 V
F3-N
Teorema de Pitágoras
F1 F2 V = (V )2 - (V )2
V =120V V =120V
F1-N F2-N
F3-N F3-F2 F2-N
N V = 2 2
F3-N
(240V) - (120V)
V = 2 = 207,84V aprox. 208V
F3-N
43.200V
CÁLCULO DE POTENCIA DE TRANSFORMADORES

P =( I +I -2xI )V /1000 PT1= P +2/3P

1ø 1 2 3 F-N 1ø 3ø
P = 2/3 P
P3ø= 1,73xI3(VFF)/1000 T2 3ø
 DELTA - DELTA ABIERTA 13.8 kV F-F

Fase R
Fase S
Fase T

50Kva
25Kva

25425 25487
MEVENCA
MEVENCA

N
F1

F2
F3
 CONEXIÓN DE BANCOS DE

TRANSFORMADORES DE DISTRIBUCIÓN
Conexión de Dos Transformadores

en Paralelo
Utilidad
Cuando se requiere un transformador de mayor
capacidad y no se tiene en stock; esta conexión debe
cumplir con lo siguiente: Los dos Txs. deben poseer las
mismas características (capacidad, polaridad y de ser
posible marca).
 CONEXIÓN EN PARALELO

Fase R
Fase S
Fase T

25Kva
25Kva

25425 25487
MEVENCA MEVENCA

N
F1

F2
2F 3H 120/240 Voltios
 PRECAUCIONES

MUY IMPORTANTE!
MEDIDAS AL MANIPULAR UN TRANSFORMADOR: No
1.-
movilizar los transformadores a través de los bushing.
2.-
Cuando se transporte un transformador en un vehículo,
debe ir sujeto firmemente. Evitar posibles inclinaciones del
3.- mismo.
Cuando se acople un transformador, se debe tener
precaución en no hacerles fuerzas a los bushing secundarios.
4.- La válvula de sobrepresión (aliviadero) se puede manipular
siempre y cuando el transformador se encuentre
desenergizado.
5.- No halar la válvula de sobrepresión (aliviadero) a menos
que se sospeche que el transformador esté quemado o se
vaya a quitar la tapa.
 PRECAUCIONES

MUY IMPORTANTE!
MEDIDAS AL MANIPULAR UN TRANSFORMADOR:
6.- Verificar los datos del transformador en la placa
característica. Verificar número y serial del transformador.
7.- Realizar pruebas de voltaje al transformador energizado
en vacío.
8.- Al energizar un banco de transformadores conectados en
delta cerrado, se debe conectar a tierra el neutro flotante.
Posteriormente a su energización, se debe desconectar el
neutro. Para el caso de banco de transformadores exclusivos
en delta cerrado, se puede energizar, desconectando la carga
asociada.
 DISPOSICIÓN EN ESTRUCTURAS (POSTE)

Aislador de espiga MONOFÁSICO

Estribo
Palillo cruceta de hierro

TW#2 Permagrip
Cruceta de hierro 6 puntos (2.40 mts.)
Cruce
Platina de 36”

Cruceta 2 puntos Pararrayo

Cortacorriente
Cortacorriente
Poste tubular de acero
Platina de 28”
Transformador

Cu desnudo
2
5
8
Abrazaderas 9
1
1
25
Acoplamiento
Tiveca Tapón de tierra (THW)
Aislador de carreto

Rack
 TRANSFORMADOR DE DISTRIBUCION
CALCULO DEL FUSIBLE DE UN TRANSFORMADOR

CÁLCULO DEL FUSIBLE DE UN TRANSFORMADOR

POTENCIA = VOLTAJE x CORRIENTE

P=Vx
I

Despejando la corriente:
I=P/ V
 PROTECCIÓN PARA TRANSFORMADORES
FUSIBLES

VOLTAJE 14.4 KV VOLTAJE 24 KV VOLTAJE 34.5 KV

Cap Tfm Cap fus Cap Tfm Cap fus Cap Tfm Cap fus

(kVA) (amp) (kVA) (amp) (kVA) (amp)

10 1 10 1 10 1
15 2 15 1 15 1
25 2 25 2 25 1
37.5 3 37.5 2 37.5 2
50 5 50 3 50 2
75 6 75 5 75 3
100 8 100 5 100 3
167.5 12 167.5 8 167.5 5
250 20 250 12 250 8
333 25 333 15 333 10
 PROTECCIÓN PARA TRANSFORMADORES
FUSIBLES

VOLTAJE 2.4 KV VOLTAJE 4.160 KV VOLTAJE 8 KV

Cap Tfm Cap fus Cap Tfm Cap fus Cap Tfm Cap fus

(kVA) (amp) (kVA) (amp) (kVA) (amp)

10 5 10 3 10 2
15 8 15 5 15 2
25 12 25 6 25 3
37.5 20 37.5 9 37.5 5
50 25 50 12 50 8
75 40 75 20 75 10
100 50 100 25 100 15
167.5 80 167.5 40 167.5 25
250 100 250 60 250 40
333 150 333 80 333 50
 TABLAS MAS UTILIZADAS
Calibres de Fusibles

KVA
MONOF. 14400/24000 2400/4160

5 1K 2K

7,5 1K 3K

10 1K 5K

15 1K 8K

25 2K 12 K

37,5 3K 20 K

50 5K 25 K

75 6K 40 K

100 8K 50 K
 TIPOS DE TRANSFORMADORES

DISTRIBUCIÓN TIPO POSTE

CABINA SUPERFICIAL

PEDESTAL
SUMERGIBLE
SUBTERRÁNEO
TRANSFORMADOR DE POTENCIA

TRIFÁSICO 13.8 kV
TRANSFORMADOR DE POTENCIA

TRIFÁSICO 115 kV
 TRANSFORMADOR DE DISTRIBUCIÓN
MONOFÁSICOS TIPO BUSHING Y PLANCHA 24000/14400
TRANSFORMADOR DE DISTRIBUCION
PARA 4160/2400
 TRANSFORMADOR DE DITRIBUCIÓN
DE CUATRO Y DE TRES BUSHING SECUNDARIOS
TRANSFORMADOR DE DISTRIBUCIÓN
CAPACIDADES MAS USADAS
TRANSFORMADOR DE DISTRIBUCIÓN
CELDA DE PRUEBAS CON TENSION NOMINAL
 TRANSFORMADOR DE DISTRIBUCIÓN
PRUEBAS MEGGER

EQUIPO PARA MEDIR GRANDES VALORES

DE RESISTENCIA ELÉCTRICA, EN EL ORDEN
DE LOS MEGA OHMIOS.

CARACTERÍSTICAS
MARCA AVO MEGGER

MODELO BM21

RANGO DE 500 – 1000

VOLTAJE 2500 – 5000 V
AJUSTE FINO PASOS DE 250 V

TIEMPO DE AJUSTABLE
PRUEBA
TRANSFORMADOR DE DISTRIBUCIÓN
PROBADOR TILK
TRANSFORMER INITIAL LIVENING TESTER
PROBADOR PARA TRANSFORMADORED TILT

CUANDO LAS BOBINAS DE ALTA

ESTÁN EN BUEN ESTADO
TRANSFORMER INITIAL LIVENING TESTER
PROBADOR PARA TRANSFORMADORED TILT

CUANDO LAS BOBINAS DE

ALTA ESTÁN
ABIERTAS
TRANSFORMER INITIAL LIVENING TESTER
PROBADOR PARA TRANSFORMADORED TILT

CUANDO LAS BOBINAS DE

BAJA ESTÁN EN BUEN ESTADO
TRANSFORMER INITIAL LIVENING TESTER
PROBADOR PARA TRANSFORMADORED TILT

CUANDO LAS BOBINAS DE

BAJA ESTÁN ABIERTAS
TRANSFORMER INITIAL LIVENING TESTER
PROBADOR PARA TRANSFORMADORED TILT

CUANDO LAS BOBINAS DE BAJA

ESTÁN EN BUEN ESTADO
TRANSFORMER INITIAL LIVENING TESTER
PROBADOR PARA TRANSFORMADORED TILT

CUANDO LAS BOBINAS DE BAJA

ESTÁN ABIERTAS
 TRANSFORMER INITIAL LIVENING TESTER
PROBADOR PARA TRANSFORMADORED TILT

CUANDO UNA DE LAS BOBINAS DE ALTA

ESTÁN EN CORTO
 TRANSFORMER INITIAL LIVENING TESTER
PROBADOR PARA TRANSFORMADORED TILT

CUANDO UNA DE LAS BOBINAS DE

BAJA ESTÁN EN CORTO
 TRANSFORMADOR DE DISTRIBUCIÓN
PROBADOR TTR

ES UN EQUIPO INTEGRADO POR UN GENERADOR TIPO MANIVELA Y

UN
TRANSFORMADOR. ES UTILIZADO PARA PROBAR LA RELACIÓN DE
TRANSFORMACIÓN DE LOS TRANSFORMADORES DE DISTRIBUCIÓN.

CARACTERÍSTICAS
MARCA MEGGER TTR
MODELO 5500054B
INDICADOR DE CORRIENTE DE
EXCITACIÓN
INDICADOR DE VOLTAJE DE EXCITACIÓN
INDICADOR DEL DETECTOR NULO
TRANSFORMADOR DE DISTRIBUCIÓN
PRUEBA DE TRANSFORMADORES ( TTR )
TRANSFORMADOR DE DISTRIBUCIÓN
PRUEBA DE TRANSFORMADORES ( TTR )
 TRANSFORMADOR DE DISTRIBUCIÓN
PLACA DE IDENTIFICACIÓN DE LOS TRANSFORMADORES
 TRANSFORMADOR RODANTE O TRAILER
MONOFÁSICO PARA EMERGENCIAS Y PROVISIONALES
TRANSFORMADOR DE DISTRIBUCIÓN

MONOFÁSICO EN POSTE
 TRANSFORMADOR DE DISTRIBUCIÓN

MONOFÁSICO DE PLANCHA O PALETA EN POSTE

 TRANSFORMADORES DE DISTRIBUCIÓN
BANCO DE DOS TRANSFORMADORES EN PARALELO EN POSTE
 TRANSFORMADORES DE DISTRIBUCIÓN
BANCO DE DOS TRANSFORMADORES EN DELTA
ABIERTA
TRANSFORMADORES DE DISTRIBUCIÓN
BANCO DE TRES TRANSFORMADORES EN ESTRELLA
 TRANSFORMADORES DE DISTRIBUCIÓN
BANCO DE TRES TRANSFORMADORES EN ESTRELLA EN POSTE
 TRANSFORMADORES DE DISTRIBUCIÓN
BANCO DE TRES TRANSFORMADORES EN ESTRELLA SERIE 240/416 V
 TRANSFORMADORES DE DISTRIBUCIÓN
BANCO DE TRES TRANSFORMADORES EN DELTA CERRADO
 TRANSFORMADORES DE DISTRIBUCIÓN
BANCO DE TRES TRANSFORMADORES EN DELTA CERRADO EN POSTE
 TRANSFORMADORES DE DISTRIBUCIÓN
BANCO DE TRES TRANSFORMADORES EN DELTA CERRADO EN POSTE
 TRANSFORMADORES DE DISTRIBUCIÓN
BANCO DE TRES TRANSFORMADORES EN DELTA CERRADO CON TRANSF. 240/480 V
EJERCICIOS DE TRANSFORMADORES

PROBLEMA 1. UN TRANSFORMADOR MONOFÁSICO DE 100 KVA. 3000/220 V, 50 HZ,

TIENE 100 ESPIRAS EN EL DEVANADO SECUNDARIO. SUPUESTO QUE EL
TRANSFORMADOR ES IDEAL, CALCULAR: A) CORRIENTES PRIMARIA Y SECUNDARIA A
PLENA CARGA? B) FLUJO MÁXIMO C) NUMERO DE ESPIRAS DEL ARROLLAMIENTO
PRIMARIO? A) LOS VALORES DE LA CORRIENTE PRIMARIA Y SECUNDARIA A PLENA
CARGA SON:
S = 100 KVA = 100000 VA
E1 = 3000 V
E2 = 220 V
I1 = CORRIENTE DEL PRIMARIO EN AMPERIOS
I2 = CORRIENTE DEL SECUNDARIO EN AMPERIOS

S = V1 * A1 AMP. 33,33 V3000 VA100000 V1 S A1 == = S = V2 * A2 AMP. 454,54 V220 VA100000 V2 S A2 == = FLUJO

MÁXIMO, COMO EL TRANSFORMADOR ES IDEAL N2 = 100 ESPIRAS EN EL SECUNDARIO F = 50 HZ E2 = 220 V E2 = 4,44 F *
N2 *ØMAX WEBER 3- 10 * 9,9 22200 220 50 * 100 * 4,44 220 N * 4,44 2 F * E2 ΦMAX = = == NUMERO DE ESPIRAS DEL
ARROLLAMIENTO PRIMARIO? N2 = 100 ESPIRAS EN EL SECUNDARIO E1 = 3000 V E2 = 220 V N2 N1 E2 E1 = ESP 100 N1
V220 V3000 = ESP 100 N1 = 13,63 N1 = 13,63 * 100
UN TRANSFORMADOR DE 3F DY11 TIENE 300 ESPIRAS
AL PRIMARIO POR FASE Y 50 ESPIRAS POR FASE AL
SECUNDARIO, SI SE ALIMENTA CON 600 V
A) ¿CUÁLES SERÁN LOS VOLTAJES AL SECUNDARIO?
 EJERCICIOS PARA LOS ESTUDIANTES

1) En el transformador , se sabe que es elevador cuya relación de transformación de

voltaje es 10000/1000. Hallar la corriente del primario, el secundario y la potencia
del transformador cuando se conecta una carga resistiva de 200 ohmios.
2)CUÁL SERÁ LA INTENSIDAD DE LA CORRIENTE QUE CIRCULE POR EL
PRIMARIO DE UN TRANSFORMADOR MONOFÁSICO PARA V1=220V, SI CUANDO
LA TENSIÓN DEL SECUNDARIO VALE 6 V Y CIRCULARA POR ESTE UNA
CORRIENTE DE 5 A.

3) El primario de un transformador para v1=200v presenta un numero de espiras

N1=1760. Cuál será la tensión que se mida en el secundario en vacio si esté posee 440
espiras.
 4) EN UNA SUBESTACIÓN ELÉCTRICA SE CUENTA CON UN TRANSFORMADOR
MONOFÁSICO DE 50KVA, QUE TIENE UNA RELACIÓN DE TRANSFORMACIÓN DE
10000/230 VOLTIOS, Y QUE ALIMENTA A UNA CARGA CUYA CORRIENTE ES DE
200 AMPERIOS Y FACTOR DE POTENCIA ES DE 0,85. DETERMINAR LA POTENCIA
DE ENTRADA, SALIDA LAS PERDIDAS EN EL TRANSFORMADOR, SI EL
RENDIMIENTO ES DE 85%.

5) Un transformador trifásico de conexión Dy11 de 138Kv a 13,8Kv, 60Hz, 100 Kva, trabaja al
85% de su potencia nominal con carga inductiva cuyo factor de potencia es 0,85. Calcular. Las
corrientes, las tensiones de línea y de fase del primario y secundario, el rendimiento del
transformador si las perdidas del cobre y del hierro son 5 Kw y 2 Kw.
