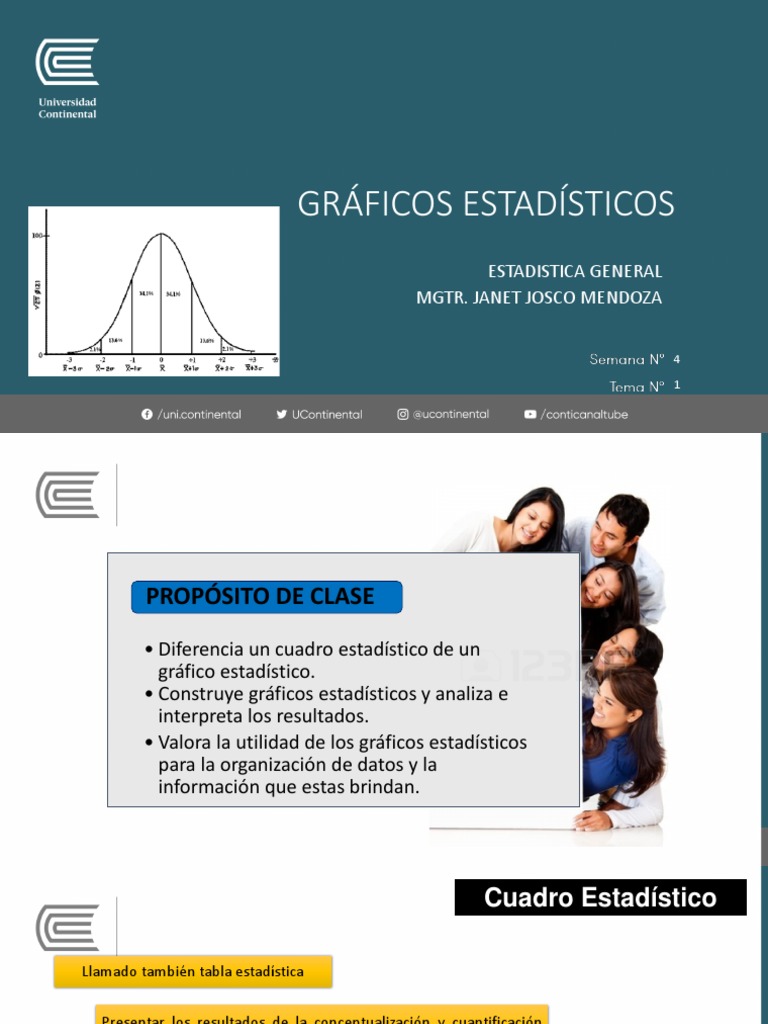

GRÁFICOS ESTADÍSTICOS

ESTADISTICA GENERAL
MGTR. JANET JOSCO MENDOZA

1
PROPÓSITO DE CLASE
• Diferencia un cuadro estadístico de un
gráfico estadístico.
• Construye gráficos estadísticos y analiza e
interpreta los resultados.
• Valora la utilidad de los gráficos estadísticos
para la organización de datos y la
información que estas brindan.
 Cuadro Estadístico

Llamado también tabla estadística

Presentar los resultados de la conceptualización y cuantificación

aspectos particulares de la realidad.

Presentar la información estadística en forma ordenada y de fácil lectura

para cualquier usuario, que permite leer, comparar e interpretar las
características de una o mas variables.

Los datos son el resultado de la ejecución de una investigación estadística o

el aprovechamiento de un registro administrativo con fines estadísticos.
 ¿Qué
gráfico
elegir?
 GRÁFICO ESTADÍSTICO
Una gráfica o diagrama estadístico es un dibujo complementario a una tabla o cuadro, que permite
observar las tendencias de un fenómeno en estudio y facilita el análisis estadístico de las variables ahí
relacionadas.

Componentes

Título adecuado: Claro y conciso, que responda a las

preguntas: ¿Qué relaciona?, ¿cómo?, ¿cuándo?, y
¿dónde se hicieron las observaciones?

El cuerpo: Es el gráfico en sí, cuya elección debe considerar el o

los tipos de variables a relacionar, el público a quien va dirigido y
el diseño artístico del gráfico.

Fuente: Corresponde al área de la empresa o institución

responsable de la elaboración de la información
 Principales tipos de gráficas
1. Barras
Está constituido por barras rectangulares de
igual ancho, conservando la misma distancia de
separación entre sí.

Se utiliza básicamente para mostrar y comparar

frecuencias de variables cualitativas o
comportamientos en el tiempo, cuando el
número de ítems es reducido.
 Tipos de barras
Barras Simples: Compara valores entre categorías de una variables.
 2. Gráfico de Sectores Circulares (Pie):
Llamado gráfico de pastel, debido a su forma de una circunferencia dividida en sectores, por medio de radios que dan la
sensación de un pastel tajado en porciones.
Se usa para representar variables cualitativas en porcentajes o cifras absolutas cuando el número de ítems no es superior
a 5 y se quiere resaltar uno de ellos.
 3. Gráfico de Líneas o Tendencia

Usado básicamente para mostrar el comportamiento de una variable cuantitativa a través del tiempo. El gráfico
de líneas consiste en segmentos rectilíneos unidos entre sí, los cuales resaltan las variaciones de la variable por
unidad de tiempo.
 4. Histograma de frecuencias

Es una gráfica de la distribución de un conjunto de datos. Es un tipo especial de gráfica de barras, en

la cual una barra va pegada a la otra, es decir no hay espacio entre las barras. Cada barra representa
un subconjunto de los datos.

Un histograma muestra la acumulación ó tendencia, la variabilidad o dispersión y la forma de la

distribución.

Un histograma es una gráfica adecuada para representar variables continuas, aunque también
se puede usar para variables discretas. Es decir, mediante un histograma se puede mostrar
gráficamente la distribución de una variable cuantitativa o numérica.

Los datos se deben agrupar en intervalos de igual tamaño, llamados clases. Para
construir el polígono de frecuencia se toma la marca de clase que coincide con el punto
medio de cada rectángulo.
Ejemplo:

Fuente: Organización de los estados Iberoamericanos (OEI)

 5. Polígono de frecuencias
Se utiliza básicamente para mostrar la distribución de frecuencias de variables cuantitativas. Es un diagrama
de líneas que representa los puntos medios y las respectivas frecuencias de una distribución de frecuencia de
clase.
 6. Histograma de frecuencias acumuladas (ojiva)

Se utiliza básicamente para mostrar la distribución de frecuencias acumulada

de variables cuantitativas.

Es una gráfica que se elabora con los valores de las frecuencias acumulados (menor
que y mayor que) y los límites de las clases de una distribución de frecuencia.

La ojiva es una representación gráfica que consiste en una línea, que puede ser
ascendente o descendente y se utiliza para representar las distribuciones de frecuencias
acumuladas menor que y mayor que, según los datos utilizados.

En los estudios de análisis estadísticos la ojiva es de gran utilidad porque permite obtener con gran
aproximación cierta información requerida, en un momento determinado.
Ejemplo:
Ejemplo:
 7. Tallo y Hojas

El diagrama de “Tallo y hojas” permite obtener simultáneamente una distribución de frecuencias de la variable y su
representación gráfica. Para construirlo basta separar en cada dato el último dígito de la derecha (que constituye la hoja) del
bloque de cifras restantes (que formará el tallo).

Esta representación de los datos es semejante a la de un histograma pero además de ser fáciles de elaborar, presentan más
información que estos.

36 25 37 24 39 20 36 45 31 31
39 24 29 23 41 40 33 24 34 40

Ejemplo: Edad de 20 personas

Comenzamos seleccionando los Tallos que en nuestro caso son las cifras de decenas; es decir 3; 2; 4 que reordenadas son 2; 3
y 4.
A continuación efectuamos un recuento y vamos añadiendo cada hoja a su tallo.
Ejemplo:
 8. Diagrama de Pareto
.

El diagrama de Pareto es una representación gráfica que permite identificar y seleccionar los
aspectos prioritarios que hay que tratar en un determinado problema. También se conoce como
diagrama ABC o Ley de las prioridades 20-80, que dice: “el 80% de los problemas que ocurren en
cualquier actividad son ocasionados por el 20% de los elementos que intervienen en producirlos”.
Sirve para conseguir el mayor nivel de mejora con el menor esfuerzo posible. El objetivo de esta
representación es clasificar dichos elementos es en dos grupos: los pocos vitales y los muchos
triviales.
