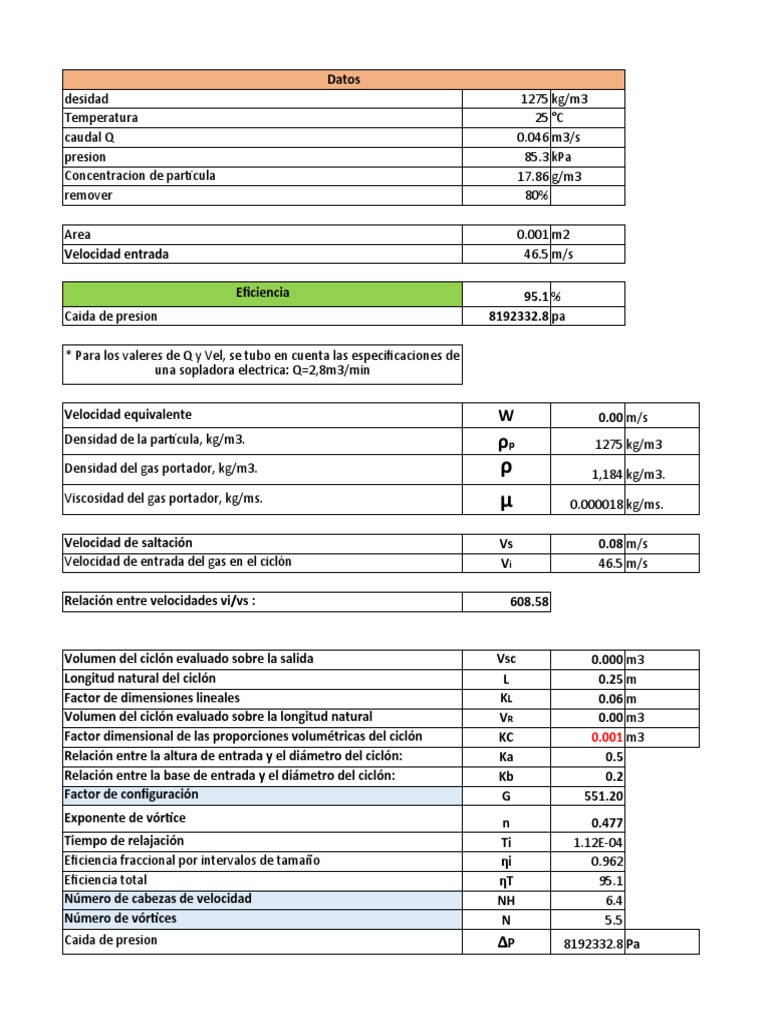

Datos

desidad 1275 kg/m3

Temperatura 25 °C
caudal Q 0.046 m3/s
presion 85.3 kPa
Concentracion de particula 17.86 g/m3
remover 80%

Area 0.001 m2
Velocidad entrada 46.5 m/s

Eficiencia 95.1 %
Caida de presion 8192332.8 pa

* Para los valeres de Q y Vel, se tubo en cuenta las especificaciones de

una sopladora electrica: Q=2,8m3/min

Velocidad equivalente W 0.00 m/s

Densidad de la partícula, kg/m3. ρp 1275 kg/m3
Densidad del gas portador, kg/m3. ρ 1,184 kg/m3.
Viscosidad del gas portador, kg/ms. µ 0.000018 kg/ms.

Velocidad de saltación Vs 0.08 m/s

Velocidad de entrada del gas en el ciclón Vi 46.5 m/s

Relación entre velocidades vi/vs : 608.58

Volumen del ciclón evaluado sobre la salida Vsc 0.000 m3

Longitud natural del ciclón L 0.25 m
Factor de dimensiones lineales KL 0.06 m
Volumen del ciclón evaluado sobre la longitud natural VR 0.00 m3
Factor dimensional de las proporciones volumétricas del ciclón KC 0.001 m3
Relación entre la altura de entrada y el diámetro del ciclón: Ka 0.5
Relación entre la base de entrada y el diámetro del ciclón: Kb 0.2
Factor de configuración G 551.20
Exponente de vórtice n 0.477
Tiempo de relajación Ti 1.12E-04
Eficiencia fraccional por intervalos de tamaño ηi 0.962
Eficiencia total ηT 95.1
Número de cabezas de velocidad NH 6.4
Número de vórtices N 5.5
Caida de presion ∆P 8192332.8 Pa
Tamaño (μm) mi
5 10 45
10 30 25
30 50 15
50 70 10
70 100 5
Eficienc
 Tabla de resultado Tipo de ciclon e inventor
DC 0.10 m Dimensión Nomenclatura
a 0.05 m
b 0.02 m Diámetro del Dc/Dc
S 0.05 m Altura de ent a/Dc
Ds 0.05 m Ancho de ent b/Dc
h 0.15 m Altura de sali S/Dc
z 0.25 m Diámetro de s Ds/Dc
H 0.40 m Altura parte c h/Dc
B 0.04 m Altura parte c z/Dc
G 551.20 m Altura total d H/Dc
NH 6.40 m Diámetro sali B/Dc
N 5.50 m Factor de con G
Número cabez NH
Número de vó N

Como es < 1.35, No hay resuspensión del

material particulado

condicion L<H-S
si cumple

0.689 cambiar de numero

Diámetro de la partícula μm m
Dpi
7.5 0.0000075

viscocidad del gas μ 3.57E-05

Dp (μm) Dp (m) Ti (s) ni ni × mi
7.5 0.0000075 1.12E-04 0.962 43.3
20 2.00E-05 9.30E-04 0.896 22.4
40 2.00E-05 3.70E-03 0.97 14.6
60 6.00E-05 8.40E-03 0.989 9.9
85 8.50E-05 1.70E-02 0.996 5.0
Eficiencia total 95.1
ciclon e inventor Parámetro Valor
alta eficiencia Diámetro del ciclón< 1.0 m
Stairmand Caída de presión < 2488.16 Pa
1 Relación de velocid < 1.35
0.5 Velocidad de entra 15.2 - 27.4 m/s
0.2
0.5
0.5
1.5
2.5 Tamaño (μm) % másico
4 5--10 a 45
0.375 30 -50 25
551.22 30 - 50 15
6.4 50 - 70 10
5.5 70 - 100 5

Dimensión Nomenclatura Tipo de ciclón alta eficiencia

Stairmand Swift Echeverri

Diámetro del ciclón Dc/Dc 1 1 1
Altura de entrada a/Dc 0.5 0.44 0.5
Ancho de entrada b/Dc 0.2 0.21 0.2
Altura de salida S/Dc 0.5 0.5 0.625
Diámetro de salida Ds/Dc 0.5 0.4 0.5
Altura parte cilíndrica h/Dc 1.5 1.4 1.5
Altura parte cónica z/Dc 2.5 2.5 2.5
Altura total del ciclón H/Dc 4 3.9 4
Diámetro salida partículas B/Dc 0.375 0.4 0.375
Factor de configuración G 551.22 698.65 585.71
Número cabezas de velocidaNH 6.4 9.24 6.4
Número de vórtices N 5.5 6 5.5
