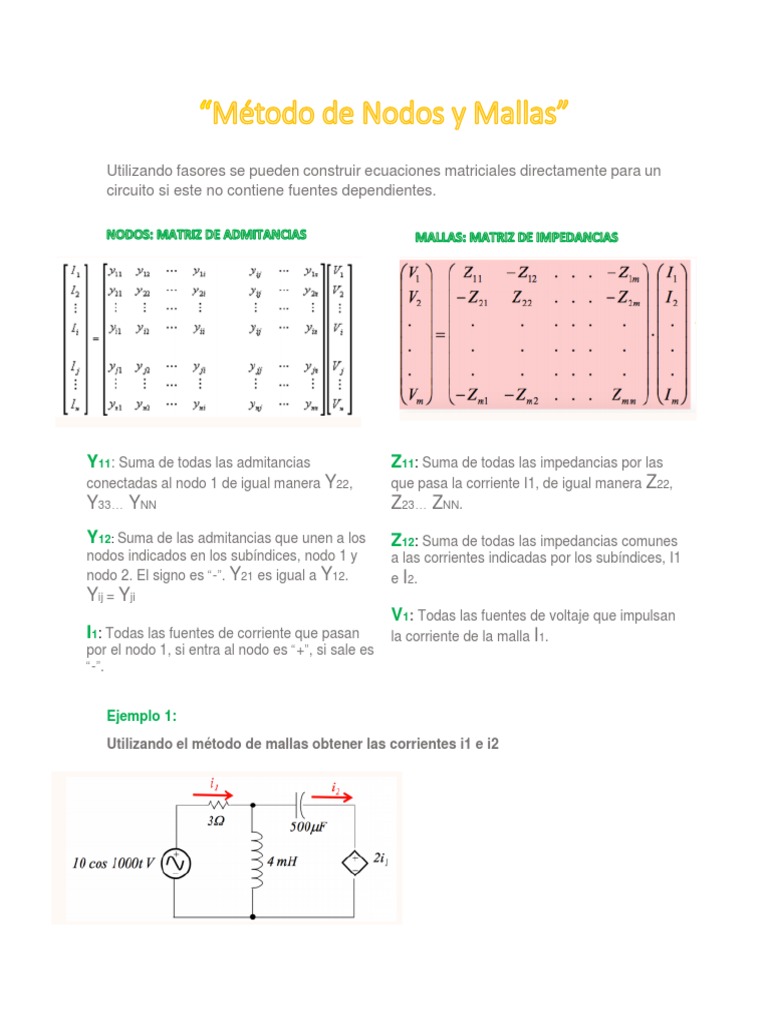

Y11: Suma de todas las admitancias Z11: Suma de todas las impedancias por las
conectadas al nodo 1 de igual manera Y22, que pasa la corriente I1, de igual manera Z22,
Y33… YNN Z23… ZNN.
Y12: Suma de las admitancias que unen a los Z12: Suma de todas las impedancias comunes
nodos indicados en los subíndices, nodo 1 y a las corrientes indicadas por los subíndices, I1
nodo 2. El signo es “-”. Y21 es igual a Y12. e I2.
Yij = Yji
V1: Todas las fuentes de voltaje que impulsan
I1: Todas las fuentes de corriente que pasan la corriente de la malla I1.
por el nodo 1, si entra al nodo es “+”, si sale es
“-”.
Ejemplo 1:
Utilizando el método de mallas obtener las corrientes i1 e i2
Ejemplo 2:
Determine las tensiones de nodo v1(t) y v2(t), utilizando Matlab
SUPERPOSICIÓN
Ejemplo 1:
Encontrar V1 por Superposición
EQUIVALENTE DE THÉVENIN
Métodos para encontrar la impedancia de Thévenin
1. Apagar fuentes (Solo fuentes independientes)
2. Corto circuito
3. Fuente de prueba (1V o 1A)
Ejemplo
Encontrar el equivalente de Thévenin visto desde la impedancia 4-2j y con él encontrar
V1.
Impedancia de Thévenin
Diagramas Fasoriales
Es un diagrama o dibujo en el plano complejo que muestra las relaciones entre voltajes y
corrientes para un circuito específico.
Análisis de Potencia
Potencia Instantánea
Valor máximo que entrega una fuente o que absorbe un elemento, esto es importante para
no sobrepasar la capacidad de la fuente o del elemento.
En general la potencia suministrada a cualquier dispositivo está dada por la ecuación:
Potencia
1ms, 2000(.001)-2
Potencia media
Valor promedio que entrega una fuente o que absorbe una carga eléctrica.
Potencia promedio (Activa)
La potencia promedio se calcula de acuerdo con la siguiente ecuación:
Valor promedio
Ejemplo:
Dada la tensión fasorial V=115√2 ⌊45° V en una impedancia Z=16.26 ⌊ 9.3° Ω, obtenga una
expresión para la potencia instantánea y calcule la potencia promedio (activa) si w=50
rad/seg.
Ejemplo 2:
Determine la potencia promedio o activa que absorbe cada uno de los tres elementos
pasivos de la figura, así como la potencia promedio que suministra cada fuente.
Ief representa la raíz cuadrada del valor medio cuadrático, razón por la cual se le suele
denominar como corriente root mean square, Irms.
El valor eficaz de una corriente que varía sinusoidalmente de la forma i(t) = Im cos wt, se
tiene:
Ejemplo:
Determinar el valor eficaz de un voltaje "Diente de Sierra"
La potencia promedio para señales con frecuencia diferentes está dada por:
Ejemplo 2:
Calcule el valor eficaz de 6 cos 25t
La potencia promedio es
POTENCIA COMPLEJA
