02.07.

00 ESTRUCTURA METALICA

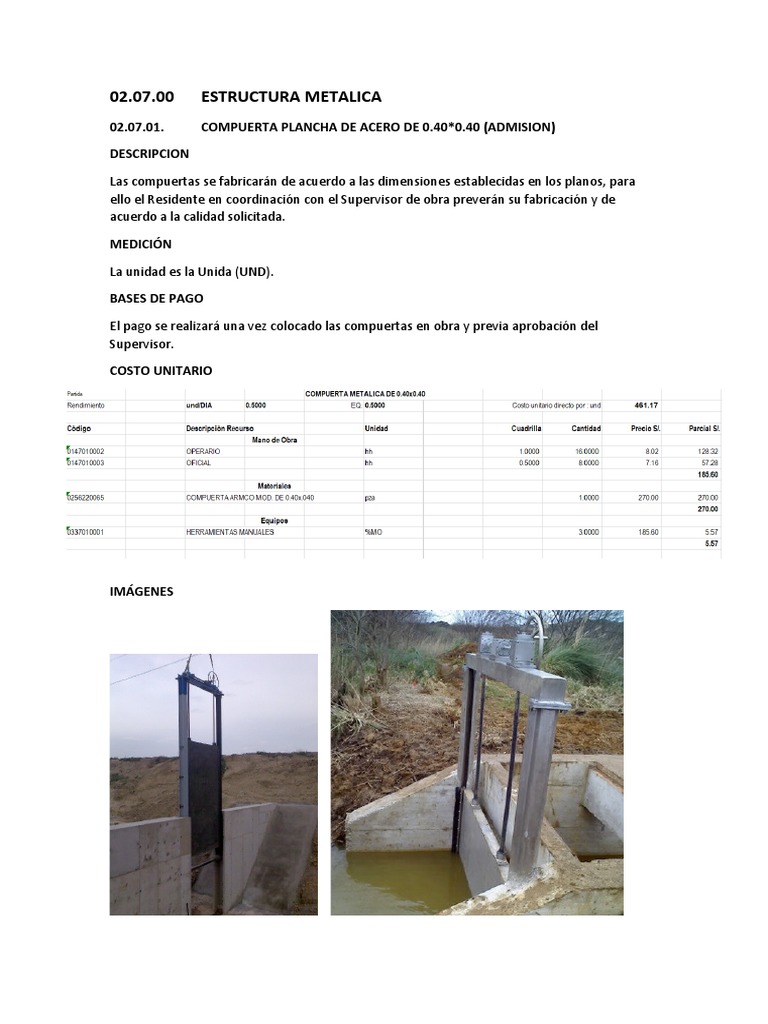

02.07.01. COMPUERTA PLANCHA DE ACERO DE 0.40*0.40 (ADMISION)

DESCRIPCION

Las compuertas se fabricarán de acuerdo a las dimensiones establecidas en los planos, para
ello el Residente en coordinación con el Supervisor de obra preverán su fabricación y de
acuerdo a la calidad solicitada.

MEDICIÓN

La unidad es la Unida (UND).

BASES DE PAGO

El pago se realizará una vez colocado las compuertas en obra y previa aprobación del
Supervisor.

COSTO UNITARIO

IMÁGENES
02.07.02. COMPUERTA DE PLANCHA DE FIERRO 0.30*0.30 (PURGA)

IDEM A LA PARTIDA 02.07.01

COSTO UNITARIO

IMÁGENES
02.07.03. COMPUERTA DE PLANCHA DE FIERRO 0.30*0.30 (DESRIPEADORA)
IDEM A LA PARTIDA 02.07.01

COSTO UNITARIO

02.07.04. REJILLA METALICA DE BARRAS DE 5/8”

ALCANCES

Las rejillas se fabricarán de acuerdo a las dimensiones establecidas en los planos, para ello el
Residente en coordinación con el Supervisor de obra preverán su fabricación y de acuerdo a la
calidad solicitada.

MEDICIÓN

La unidad es la Unida (UND).

BASES DE PAGO

El pago se realizará unas ves colocado las rejillas en obra y previa aprobación del Supervisor.

COSTO UNITARIO
IMÁGENES

03.00.00 ANTECANAL
03.01.00 TRABAJOS PRELIMINARES
03.01.01 ROCE Y LIMPIEZA DE TERRENO – CANAL

DESCRIPCIÓN

Comprende el desraíce y la limpieza en zonas cubiertas de pastos, rastrojo, maleza, escombros,

cultivos y arbustos. También comprende la remoción total de árboles de superficies que no
presenten características de bosques continuos.

En esta actividad se deberá proteger las especies de flora y fauna que hacen uso de la zona a
ser afectada, dañando lo menos posible y sin hacer desbroces innecesarios, así como también
considerar el entorno socioeconómico protegiendo áreas con interés económico.

MATERIALES

El volumen obtenido por esta labor no se depositará por ningún motivo en lugares donde
interrumpa alguna vía altamente transitada o zonas que sean utilizadas por la población como
acceso a centros de importancia social, salvo si el supervisor lo autoriza por circunstancias de
fuerza mayor.

EQUIPO

El equipo empleado para la ejecución de los trabajos de desbroce y limpieza deberá ser
compatible con los procedimientos de ejecución adoptados y requiere la aprobación previa del
Supervisor, teniendo en cuenta que su capacidad y eficiencia se ajuste al programa de
ejecución de los trabajos y al cumplimiento de las exigencias de la especificación.

EJECUCIÓN

Los trabajos de limpieza deberán efectuarse en todas las zonas señaladas en los planos o
indicadas por el supervisor y de acuerdo con procedimientos aprobados por éste, tomando las
precauciones necesarias para lograr condiciones de seguridad satisfactorias.

Para evitar daños en las propiedades adyacentes o en los árboles que deban permanecer en su
lugar, se procurará que los árboles que han de derribarse caigan en el centro de la zona objeto
de limpieza, troceándolos por su copa y tronco progresivamente, cuando así lo exija el
Supervisor.

Las ramas de los árboles que se extiendan sobre el área que, según el proyecto, deberán ser
cortadas o podadas para dejar un claro mínimo de seis metros (6m), partir de la superficie de
la misma.

Remoción de Tocones y Raíces

La remoción de tocones y raíces en aquellas áreas donde se deban efectuar trabajos de

excavación, todos los troncos, raíces y otros materiales inconvenientes, deberán ser removidos
hasta una profundidad no menor a sesenta centímetros (60 cm) del nivel de la rasante del
proyecto.

En las áreas que vayan a servir de base de terraplenes o estructuras de contención o drenaje,
los tocones, raíces y demás materiales inconvenientes a juicio del Supervisor, debajo de la
superficie que deba descubrirse de acuerdo con las necesidades del proyecto.

Todos los troncos que estén en la zona del proyecto, pero por fuera de las áreas de excavación,
terraplenes o estructuras, podrán cortarse a ras del suelo.

Todas las oquedades causadas por la extracción de tocones y raíces se rellenarán con el suelo
que haya quedado al descubierto al hacer la limpieza y éste se conformará y apisonará hasta
obtener un grado de compactación similar al del terreno adyacente.

MEDICIÓN

La unidad de medida del área desbrozada y limpieza será el metro cuadrado (m2), en su
proyección horizontal, de área limpiada y desbrozada satisfactoriamente, dentro de las zonas
señaladas en los planos o indicadas por el Supervisor. No se incluirán en la medida las áreas
correspondientes a la plataforma de vías existentes.

Tampoco se medirán las áreas limpiadas y desbrozadas en zonas de préstamos o de canteras y

otras fuentes de materiales que se encuentren localizadas fuera de la zona del proyecto, ni
aquellas que el Contratista haya despejado por conveniencia propia, tales como vías de
acceso, vías para acarreos, campamentos, instalaciones o depósitos de materiales.

BASES DE PAGO

El pago del desbroce y limpieza se hará al respectivo precio unitario del contrato, por todo
trabajo ejecutado de acuerdo con esta especificación y aceptado a plena satisfacción por el
Supervisor.
El precio unitario deberá cubrir todos los costos de desmontar, destroncar, desraizar, rellenar y
compactar los huecos de tocones, disponer los materiales sobrantes de manera uniforme en
los sitios aprobados por el Supervisor. El precio unitario deberá cubrir, además, la carga,
transporte y descarga y debida disposición de estos materiales.

03.01.02 TRAZO Y REPLANTEO PRELIMINAR – CANAL

ALCANCES

La partida se refiere al trabajo topográfico sobre el eje del canal de conducción al inicio de los
trabajos para la materialización del eje del canal, sus accesos y de los ejes de cada uno de los
elementos de apoyo que lo forman, así como de sus dimensiones en planta y sus niveles.

MEDICIÓN

Metro lineal (ML)

BASES DE PAGO

Se pagará por ML y se pagará proporcionalmente a la ejecución de la partida durante la

construcción. El precio incluye todo el instrumental, materiales y mano de obra para su
ejecución y tiene carácter de suma alzada, no reconociéndose por ningún concepto mayor
suma que la indicada en el presupuesto.

03.02.00 MOVIMIENTO DE TIERRA

03.02.01 EXC. EN MATERIAL SUELTO – PLATAFORMA Y CAJA

ALCANCES

Las excavaciones para el canal entubado se harán de acuerdo a las dimensiones y niveles
indicados en los planos y especificaciones particulares o cuando el Inspector lo considere
necesario, de acuerdo a los que éste pueda efectuar.

Antes de excavar una zanja se requiere estar muy seguro de la alineación que ha de seguir el
tramo, así como de la pendiente y el ancho de esta. Para conferirle a la zanja estos tres
parámetros en forma correcta se acostumbra hacer uso de niveles y escantillones. Lo anterior
con el objeto de poder tener una excelente alineación tanto en el sentido horizontal como
vertical a todo lo largo de cada tramo. Asimismo, las paredes siempre que sea posible deberán
ser verticales y el fondo deberá tener firmeza, regularidad y una sola pendiente entre el inicio
y el final de cada tramo. En condiciones sumamente adversas, de mucha profundidad y suelos
de muy mala calidad el ancho de la zanja se incrementara según la rigurosidad de las
condiciones del sitio, hasta un máximo de dos veces el diámetro (2D). Anchos mayores no
retribuyen beneficios adicionales en la respuesta estructural de la tubería, sino más bien
incrementan el costo de la obra.
La excavación en material suelto se efectuara preferentemente a mano hasta alcanzar los
niveles especifica dos en los planos, debiendo cuidar de no ocasionar derrumbes ni
desestabilizar los taludes cercanos, el material resultante de la excavación podrá ser utilizado
para efectuar rellenos o en su defecto eliminados según las instrucciones de la supervisión de
obra. Las raíces y todo otro material inadecuado que se encuentra al nivel de cimentación,
deberán ser retirados. Todo material acopiado a nivel de cimentación deberá ser limpiado de
materiales sueltos y recortado hasta que llegue a tener una superficie firme, ya sea a nivel, con
gradas o dentada, según sea indicado por el Supervisor.

Toda hendidura o grieta ser limpiada y rellenada con mortero de cemento y arena. Cuando las
obras de cimentación tengan que apoyarse sobre las superficies que no sean suficientemente
consolidadas, deberán tomarse especial cuidado de no remover el fondo de la excavación y no
se efectuará la excavación hasta la cota final, hasta momentos antes de iniciar la construcción
de la cimentación.

MEDICIÓN

El trabajo efectuado se medirá en metros cúbicos (m3), medido en su posición original.

BASES DE PAGO

El pago se efectuará al precio unitario establecido en el contrato, por metro cúbico (m3), en la
partida. Dicho precio y pago constituirán compensación total por el equipo, mano de obra,
herramientas e imprevistos necesarios para la excavación realizada

03.02.02 EXC EN MATERIAL ROCA SUELTA – PLATAFORMA Y CAJA

ALCANCES

La excavación de la caja de canal en este material se efectuara preferentemente utilizando

moto perforadora manuales y/o Compresoras neumáticas con martillos y barrenos y
explosivos a fin de disgregar la roca suelta que se encuentra en este lugar retirando los restos
de material en forma manual hasta alcanzar los niveles especificados en los planos, debiendo
cuidar de no ocasionar derrumbes ni desestabilizar los taludes cerca nos, el material resultante
de la excavación podrá ser utilizado para efectuar enrocados o en su defecto eliminados según
las instrucciones de la supervisión de obra

MEDICIÓN

El trabajo efectuado se medirá en metros cúbicos (m3), medido en su posición original.

BASES DE PAGO
El pago se efectuará al precio unitario establecido en el contrato, por metro cúbico (m3), en la
partida. Dicho precio y pago constituirán compensación total por el equipo, mano de obra,
herramientas e imprevistos necesarios para la excavación realizada.

03.02.03 EXC EN ROCA FIJA – PLATAFORMA Y CAJA

ALCANCES

La excavación de la caja de canal en este material se efectuara preferentemente utilizando

moto perforadora manuales y/o Compresoras neumáticas con martillos y barrenos y
explosivos a fin de disgregar la roca fija que se encuentra en este lugar retirando los restos de
material en forma manual hasta alcanzar los niveles especificados en los planos, debiendo
cuidar de no ocasionar derrumbes ni desestabilizar los taludes cercanos, el material resultante
de la excavación podrá ser utilizado para efectuar enrocados o en su defecto eliminarlos según
las instrucciones de la supervisión de obra

MEDICIÓN

El trabajo efectuado se medirá en metros cúbicos (m3), medido en su posición original.

BASES DE PAGO

El pago se efectuará al precio unitario establecido en el contrato, por metro cúbico (m3), en la
partida. Dicho precio y pago constituirán compensación total por el equipo, mano de obra,
herramientas e imprevistos necesarios para la excavación realizada.
03.02.04 PERFILADO DE TALUD DE CORTE

ALCANCES

Para efectos del presente trabajo se entenderá por perfilado el conjunto de cortes en los
bordes, taludes y fondo de la sección cuyo promedio sea menor a (15) centímetros en el caso
de canales. El corte promedio podrá ser obtenido dividiendo el área de corte entre el
perímetro de la sección terminada siendo dicha área menor de un (1) metro cuadrado en el
caso de canales.

El Residente procederá a efectuar los trabajos de refine de cauces solo después que el
Supervisor haya aprobado los trabajos de excavación material suelto – canales.

Las secciones podrán ser perfiladas a mano o con maquinaria, eliminando todo el material
suelto y vegetación existente sobre superficies de los taludes y efectuando luego los cortes
necesarios hasta alcanzar la sección de diseño mostrada en los planos.

El Residente pondrá especial cuidado en que el método de excavación no produzca

desprendimiento ni aflojamiento en los taludes, cuando exista vegetación cuyas raíces se
prolonguen dentro de la sección del diseño, debiendo en este caso cortarlas cuidadosamente.
Los desprendimientos o aflojamientos que pudieran producirse como consecuencia de un
perfilado inadecuado serán reparados por el Residente en la forma señalada por el Supervisor.

Los puntos de la sección existente que se encuentren más allá de la sección de diseño serán
simplemente limpiadas cortando la vegetación y evitando los cortes de terreno innecesarios.

Los trabajos se consideraran concluidos cuando ningún punto de la sección rectificada quede
por encima de los puntos correspondientes a la sección de diseño pudiendo quedar aquellos
por debajo de estos a una distancia máxima de cinco (5) centímetros en el caso de canales.

El material proveniente de los cortes efectuados será colocado en la forma y lugar que ordene
el Supervisor.

MEDICIÓN

El perfilado de Talud de corte se medirá en metros lineales (ml) y el refine y nivelación de

fondo de canal en metros cuadrados (m2), ambos con aproximación a la unidad. El método de
medición se elegirá de comú7m acuerdo entre el Ingeniero Supervisor y el Residente. El
traslado del material excedente a una distancia mayor de veinticinco (25) metros de la línea
superior de los taludes que pudiera ordenar el supervisor, se pagará por separado.
BASES DE PAGO

El pago se efectuara según el avance mensual de acuerdo al precio unitario de la partida

03.04.05 “Perfilado de Talud de Corte” y 03.04.06 “Refine Nivelación y Compactación de talud
y fondo de canal”, del presupuesto contratado.

El precio unitario deberá cubrir todos los costos por concepto de mano de obra, equipo,
herramientas, acarreo en general, todo costo relacionado para

NOTA: Referencia otro expediente técnico.

03.02.05 REFINE DE ZANJA Y NIVELACION DE FONDO

ALCANCES

Consiste en dar el acabado final a la zanja y el fondo con herramientas manuales de tal
manera que la zanja tenga una pendiente uniforme sin sobresaltos y este lista para recibir a la
tubería. El fondo de la zanja debe ser totalmente plano, regular y uniforme, libre de materiales
duros y cortantes, considerando la pendiente prevista en el Expediente, exento de
protuberancias o cangrejeras, las cuales deben ser rellenadas con material adecuado y
convenientemente compactado al nivel del suelo natural.

MEDICION

La medición se hará por metro lineal (m.l)

BASES DE PAGO

El pago se efectuará de acuerdo al trabajo realmente efectuado con los precios unitarios del
Expediente, dicho monto incluye conceptos de materiales, mano de obra, equipos,
herramientas, etc. De tal manera que la partida sea ejecutada a satisfacción de Ing. Supervisor.
03.02.06 RELLENO DE COMPACTACION EN BASE DE CANAL

ALCANCES

El relleno debe seguir a instalación de la tubería tan cerca como sea posible. En esta forma se
disminuye el riesgo que la tubería sufra el impacto de piedras. Se elimina la posibilidad de
inundaciones de la zanja y se evitan movimientos de la línea debido a derrumbes que pueden
ocurrir.

Se debe tener presente que la finalidad del relleno, no es solamente proteger la tubería
recubriéndola, sino también la de darle un soporte firme y continuo que impida que la tubería
se asiente y descanse sobre sus juntas.

Existen dos zonas bien marcadas en un relleno de zanja con tuberías flexibles las cuales son:

Relleno alrededor del Tubo

El relleno alrededor del tubo se debe realizar con un material selecto. Se pueden usar arenas
arcillosas, arenas limosas, gravas arcillosas, gravas limosas, arenas limpias, gravas limpias,
también es posible usar suelo-cemento con cualquier material que tenga un contenido de
arcilla inferior al 35%.

La conformación de esta zona es de vital importancia, por lo que existe la necesidad de

ponerle una atención especial, ya que el material y la manera en que se coloque van a
influenciar directamente en el comportamiento mecánico y estructural del sistema tubo-suelo.
Para ejecutar el relleno de esta zona lo primero que hay que realizar es la conformación de la
cama de apoyo. Luego se deberá colocar capa por capa el relleno con material selecto,
alternando de un lado a otro y compactando cada capa de material hasta el 90% de Proctor
Standard si se tratara de un material cohesivo, o densificando lo convenientemente si fuera
arena o gravilla de río, y si se colocará piedra triturada acomodándola bien.

Esto se deberá hacer hasta llegar al nivel de la corona si la tubería va en terraplén y hasta el
75% del diámetro si va en zanja. El espesor de cada capa depende, principalmente del tipo de
material selecto y del equipo de densificación con que se cuente. Si se tratara de un material
cohesivo o arenas gravosas deberán ser capas de aproximadamente 10cm si la densificación va
a ser manual, de 25 a 30cm si se emplean compactadores mecánicos. Si se usa material pétreo
triturado las capas no deberán exceder de 25cm., esto con el propósito de brindar un acomodo
conveniente de sus partículas; este tipo de material por ser muy fácil de acomodar genera un
significativo ahorro en equipo mecánico y en mano de obra con el consiguiente mejoramiento
en los rendimientos. Paralelamente provee un adecuado drenaje subterráneo, por sus
excelentes características como drenante, funciona muy bien cuando se presentan sumideros
de agua ó napa freática alta en las zanja.

En algunas instalaciones se puede dar el caso de encontrar formaciones de vacío en el relleno

debido a múltiples razones, por lo que, es conveniente tomar precauciones para eliminar los
posibles vacíos y evitar daños a la instalación sobre todo cuando el tubo va con el 100% de su
calado.

Humedecer el material de relleno en la primera capa de 10 cm para conseguir mejor

consolidación. Recuerde que el material de relleno debe quedar correctamente consolidado
debajo de la tubería y las uniones y entre la tubería y las paredes de la zanja.

Relleno sobre el tubo

El material que se usa más frecuente para el relleno de esta zona es el mismo que se saca al
excavar la zanja. Este relleno se realiza en capas de 10cm cuando se trabaja con pisones
manuales, y 25 a 30 cm con compactadores mecánicos hasta llegar al nivel deseado,
normalmente se exige una densificación mínima de 90% del Proctor Standard, asunto que
depende del tipo de estructura en la superficie de la zanja. Siempre que el tubo tenga un
recubrimiento sobre la corona inferior a su diámetro se deberá incidir en esta densificación,
caso contrario este relleno no tendrá mayor efecto sobre el comportamiento estructural del
tubo.

El relleno de la zanja, con material escogido, se debe continuar hasta una altura de 30cm por
encima de la clave del tubo, extendiendo el material en capas de 10cm y apisonado con el
pisón de cabeza plana.

El resto del relleno se puede hacer sin apisonar y usando un material sin escoger. Se debe
evitar que caigan piedras. Este relleno final debe llegar hasta el nivel natural del terreno.

MATERIALES

REQUISITOS DE LOS MATERIALES

Todos los materiales que se empleen en el relleno de la línea de conducción deberán provenir
de las excavaciones de la explanación, de préstamos laterales o de fuentes aprobadas; deberán
estar libres de sustancias deletéreas, de materia orgánica, raíces y otros elementos
perjudiciales.

Su empleo deberá ser autorizado por el Supervisor, quien de ninguna manera permitirá la
construcción de terraplenes con materiales de características expansivas.
Si por algún motivo sólo existen en la zona materiales expansivos, se deberá proceder a
estabilizarlos antes de colocarlos en la obra.

PREPARACIÓN DEL TERRENO

Antes de iniciar la construcción de cualquier terraplén, el terreno base de éste deberá estar
desbrozada y limpia.

El Supervisor determinará los eventuales trabajos de remoción de capa vegetal y retiro del
material inadecuado.

Cuando el terreno base esté satisfactoriamente limpio y drenado, se deberá escarificar,

conformar y compactar, de acuerdo con las exigencias de compactación definidas en la
presente especificación, en una profundidad mínima de ciento cincuenta milímetros (150 mm).

Controles

Durante la ejecución de los trabajos, el Supervisor efectuará los siguientes controles

principales:

· Verificar el estado y funcionamiento de todo el equipo utilizado por el Contratista.

· Supervisar la correcta aplicación de los métodos de trabajo aceptados.

· Exigir el cumplimiento de las medidas de seguridad y mantenimiento de tránsito,

Vigilar el cumplimiento de los programas de trabajo.

· Comprobar que los materiales por emplear cumplan los requisitos de calidad exigidos.

· Verificar la compactación de todas las capas del relleno.

· Realizar medidas para determinar espesores y levantar perfiles y comprobar la uniformidad

de la superficie.

MEDICIÓN

Se considerará como volumen de relleno al volumen realmente ejecutado en metro cúbico

(m3), ubicado en obra por la supervisión, no se considerará en el metrado el mayor volumen
movido, debido al esponjamiento.

BASES DE PAGO

El pago de los rellenos se hará en base de Bases de Pago por metro cúbico (m3) de relleno, de
acuerdo al párrafo anterior.
