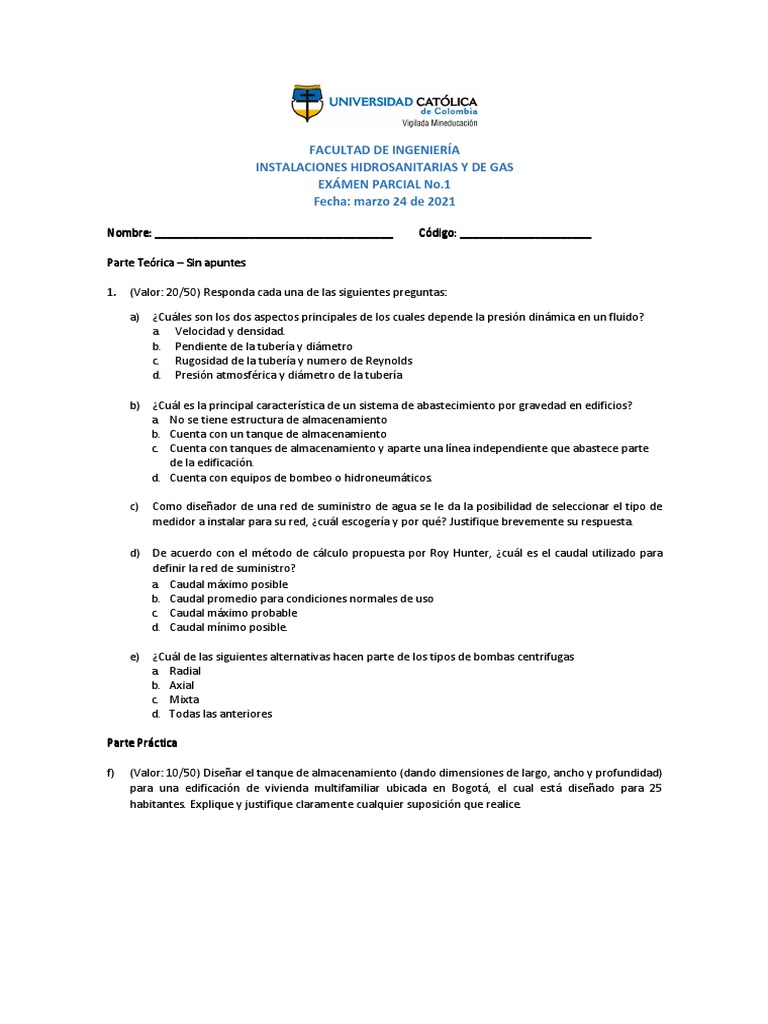

FACULTAD DE INGENIERÍA

INSTALACIONES HIDROSANITARIAS Y DE GAS

EXÁMEN PARCIAL No.1
Fecha: marzo 24 de 2021

Nombre: ______________________________________ Código: _____________________

Parte Teórica – Sin apuntes

1. (Valor: 20/50) Responda cada una de las siguientes preguntas:

a) ¿Cuáles son los dos aspectos principales de los cuales depende la presión dinámica en un fluido?
a. Velocidad y densidad.
b. Pendiente de la tubería y diámetro
c. Rugosidad de la tubería y numero de Reynolds
d. Presión atmosférica y diámetro de la tubería

b) ¿Cuál es la principal característica de un sistema de abastecimiento por gravedad en edificios?

a. No se tiene estructura de almacenamiento
b. Cuenta con un tanque de almacenamiento
c. Cuenta con tanques de almacenamiento y aparte una línea independiente que abastece parte
de la edificación.
d. Cuenta con equipos de bombeo o hidroneumáticos.

c) Como diseñador de una red de suministro de agua se le da la posibilidad de seleccionar el tipo de

medidor a instalar para su red, ¿cuál escogería y por qué? Justifique brevemente su respuesta.

d) De acuerdo con el método de cálculo propuesta por Roy Hunter, ¿cuál es el caudal utilizado para
definir la red de suministro?
a. Caudal máximo posible
b. Caudal promedio para condiciones normales de uso
c. Caudal máximo probable
d. Caudal mínimo posible.

e) ¿Cuál de las siguientes alternativas hacen parte de los tipos de bombas centrifugas
a. Radial
b. Axial
c. Mixta
d. Todas las anteriores

Parte Práctica

f) (Valor: 10/50) Diseñar el tanque de almacenamiento (dando dimensiones de largo, ancho y profundidad)
para una edificación de vivienda multifamiliar ubicada en Bogotá, el cual está diseñado para 25
habitantes. Explique y justifique claramente cualquier suposición que realice.
 Tabla 1. Consumo de agua potable

g) (Valor: 20/50) Se tiene un apartaestudio cuyos aparatos sanitarios se muestran en la figura 1. En la hora
pico de consumo de agua potable se tiene utilizando simultáneamente, la ducha, el lavamanos y el
inodoro. Toda la red de distribución del apartaestudio se realizó con tuberías de acero inoxidable
(CH=110). De acuerdo con las unidades de Hunter presentadas en la tabla 1. (asumidas para el parcial).
a) (Valor: 10/50) Trace la ruta crítica, tomando en cuenta que esta inicia desde el medidor hasta el
punto crítico (presión en ese punto 14 m.c.a.).
b) (Valor: 20/50) Realice el análisis hidráulico desde el nodo 1 hasta el nodo 2, tomando en cuenta
que el análisis debe incluir:
• Cálculo de caudal
• Definición del diámetro
• Cálculo de la velocidad
• Cálculo de pérdidas por fricción y pérdidas por accesorios
• Cálculo de presión en cada uno de los nodos de análisis (1 a 2).

Figura 1. Aparatos sanitarios del apartaestudio

 Tabla 2. Unidades de Hunter asumidas para el parcial 1

APARATO UNIDADES DE HUNTER

SANITARIO AGUA CALIENTE AGUA FRÍA
Ducha (Regadera) 1.0 0.4
Lavamanos (lavado) 1.2 0.8
Inodoro (W.C.) 1.5
Lavaplatos
1.0 0.5
(fregadero)
Lavadora 0.5 0.8

Tabla 3. Diámetros tuberías a presión

DIÁMETROS TUBERÍAS A PRESIÓN

ACERO POLIPROPILENO POLIPROPILENO
INOXIDABLE INTERNO MM NOMINAL MM INTERNO
NOMINAL PVC AF CPVC sch 10 PN 16 PN 20 MM PN 20
1/2 18.180 12.42 17.12 14.4 20 13.2
3/4 23.630 18.193 22.454 18 25 16.6
1 30.200 23.42 27.864 23.2 32 21.2
1 1/4 38.140 28.45 36.627 29 40 26.6
1 1/2 43.680 34.28 42.723 36.2 50 33.4
2 54.580 44.44 54.788 45.8 63 42
2 1/2 66.070 59.01 66.93 55 75 50
3 80.420 73.66 82.8 65.4 90 60
4 103.420 97.15 108.2 79.8 110 73.4
6 161.47 116.2 160 106.8
8 211.56
90 MM 4
110 MM 4
160 MM 4
Tabla 4. Longitudes equivalentes
