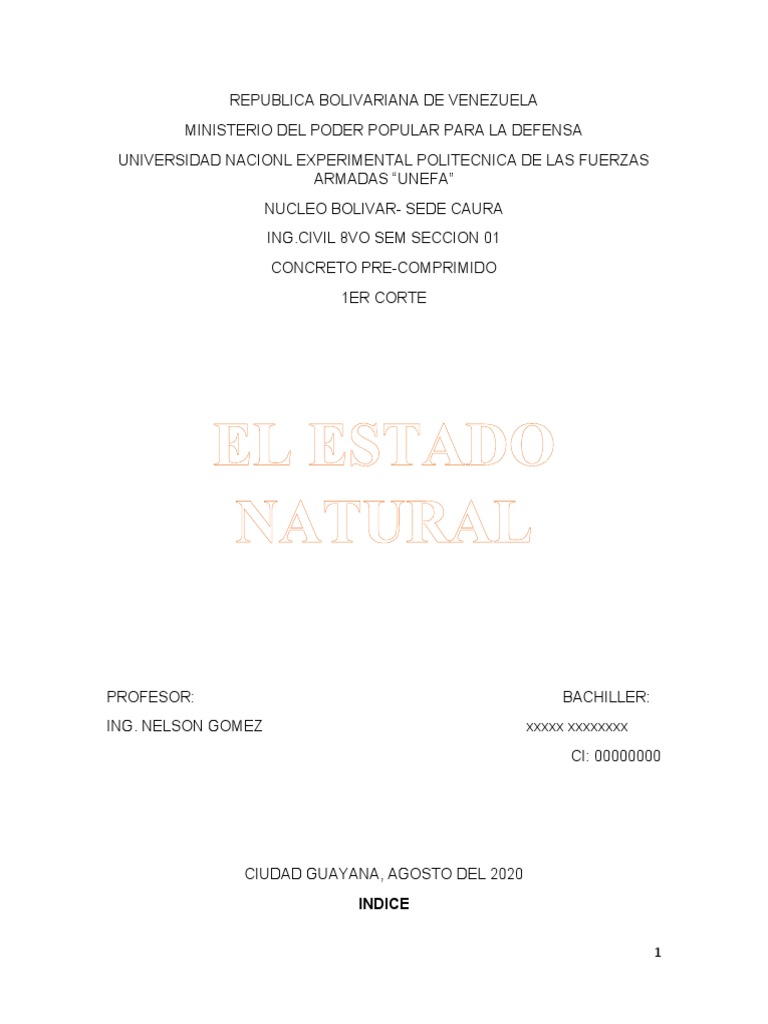

REPUBLICA BOLIVARIANA DE VENEZUELA

MINISTERIO DEL PODER POPULAR PARA LA DEFENSA

UNIVERSIDAD NACIONL EXPERIMENTAL POLITECNICA DE LAS FUERZAS
ARMADAS “UNEFA”
NUCLEO BOLIVAR- SEDE CAURA
[Link] 8VO SEM SECCION 01
CONCRETO PRE-COMPRIMIDO
1ER CORTE

EL ESTADO
NATURAL

PROFESOR: BACHILLER:
ING. NELSON GOMEZ xxxxx xxxxxxxx
CI: 00000000

CIUDAD GUAYANA, AGOSTO DEL 2020

INDICE

1
INTRODUCCION……………………………………………………………………3

EL ESTADO NATURAL SIN TENSIÓN Y CON TENSION (ESTADO DE

COACCIÓN) ……………………………………………………………………4

SÓLIDOS SIN VINCULACIONES EXTERNAS O VINCULADOS EN MODO

ISOSTÁTICO……………………………………………………………………5

SÓLIDOS VINCULADOS EN MODO HIPERESTÁTICO Y CON

DEFORMACIONES IMPUESTAS NO COMPATIBLES POR VÍNCULOS
EXTERNOS. …………………………………………………………………….6

SÓLIDOS VINCULADOS EN MODO HIPERESTÁTICO Y CON

DEFORMACIONES IMPUESTAS NO COMPATIBLES POR VÍNCULOS
EXTERNOS E INTERNOS. ……………………………………………………7

EQUILIBRIO GENERAL.……………………………………………………......7

ENERGÍA VINCULADA Y TRABAJO DE

DEFORMACION………………………………………………………………….7

MARGEN DE SEGURIDAD EN CUERPOS ELÁSTICOS EN ESTADO DE

COACCIÓN……………………………………………………………………….8-9

CONCLUSION…………………………………………………………………….10

BIBLIOGRAFIA……………………………………………………………………11

INTRODUCCION

2
El hormigón o concreto convencional, normalmente usado en pavimentos, edificios
y otras estructuras, tiene un peso específico, la principal característica estructural
del hormigón es que resiste muy bien los esfuerzos de compresión, pero no tiene
buen comportamiento frente a otros tipos de esfuerzos, Los factores que hacen del
concreto un material de construcción universal son tan evidentes que ha sido
utilizado de diversas maneras por miles de años; probablemente se comenzó a
usar en el antiguo Egipto; El concreto es un material relativamente frágil, con una
baja resistencia a la tensión comparada con la resistencia a la compresion, esto
impide su utilización económica en elementos estructurales sometidos a tension.
La deformación impuesta no compatible, produce las deformaciones plásticas que
a su vez generan tensiones elásticas, la estructura se deforma para adaptarse a la
condición de final compatible, generándose solicitaciones en ella y reacciones en
los apoyos. La condición final equilibrada se caracteriza por el auto equilibrio de
las secciones de vínculos externos: queda así asegurado el equilibrio externo con
participación de las acciones directas.

EL ESTADO NATURAL SIN TENSIÓN Y CON TENSION (ESTADO DE

COACCIÓN)

3
El estado natural

El concreto es un material formado por un aglomerante al que se

añade áridos (agregado), agua y aditivos específicos. El aglomerante es,
(generalmente cemento Portland) es mezclado con una proporción adecuada de
agua para que se produzca una reacción de hidratación, las partículas de
agregados, dependiendo de su diámetro medio, son los áridos  (grava, gravilla
y arena).  Los áridos proceden de la desintegración o trituración, natural o artificial
de rocas y, según la naturaleza de las mismas, reciben el nombre de
áridos silíceos, calizos, graníticos, el árido cuyo tamaño sea superior a 5 mm se
llama árido grueso o grava, mientras que el inferior a 5 mm se llama árido fino o
arena; el tamaño de la grava influye en las propiedades mecánicas del concreto.

El hormigón o concreto convencional, normalmente usado en pavimentos, edificios

y otras estructuras, tiene un peso específico (densidad, peso volumétrico, masa
unitaria) que varía de 2200 hasta 2400 kg/m³ (137 hasta 150 libras/pie³). La
densidad del concreto varía dependiendo de la cantidad y la densidad del
agregado, la cantidad de aire atrapado (ocluido) o intencionalmente incluido y las
cantidades de agua y cemento. el peso unitario de la combinación del concreto
con la armadura normalmente se considera 2400 kg/m³ (150 lb/ft³). La principal
característica estructural del hormigón es que resiste muy bien los esfuerzos de
compresión, pero no tiene buen comportamiento frente a otros tipos de esfuerzos
(tracción, flexión, cortante).

Sin tensión y con tension

Para evitar la producción de concretos de bajos estándares se requiere un alto

grado de supervisión y control por parte de personas con experiencia durante todo
el proceso, desde el proporcionamiento en peso de los componentes, pasando por
el mezclado y el vaciado, hasta la terminación del curado. Los factores que hacen
del concreto un material de construcción universal son tan evidentes que ha sido
utilizado de diversas maneras por miles de años; probablemente se comenzó a
usar en el antiguo Egipto; uno de estos factores consiste en la facilidad con la
cual, mientras se encuentra en estado plástico, puede depositarse y llenar las

4
formaletas y moldes de cualquier forma. Su alta resistencia al fuego y al clima son
ventajas evidentes.

El concreto es un material relativamente frágil, con una baja resistencia a la

tensión comparada con la resistencia a la compresion, esto impide su utilización
económica en elementos estructurales sometidos a tensión ya sea en toda su
sección (como el caso de elementos de amarre) o sobre parte de sus secciones
transversales (como en vigas u otros elementos sometidos a flexión). Para
contrarrestar esta limitación, se consideró factible utilizar acero para reforzar el
concreto debido a su alta resistencia a la tensión, en sitios donde la baja
resistencia a la tensión del concreto limita la capacidad portante del elemento, este
refuerzo, conformado por barras circulares de acero con deformaciones
superficiales apropiadas para proporcionar adherencia, se coloca en las
formaletas (moldes, temporales o permanentes, en los que se vierte el concreto),
antes de vaciar el concreto. Una vez las barras estén completamente rodeadas
por la masa de concreto endurecido, comienzan a formar parte integral del
elemento.

El estado de coacción

Es una configuración de equilibrio de un cuerpo deformable que se puede

considerar obtenido del solido indeformable mediante la introducción de
deformaciones locales o de conjunto, que no respetan la congruencia interna y/o la
compatibilidad con los vínculos externos y que inducen al solido a deformarse de
tal manera que las deformaciones sean congruentes y compatibles.

SÓLIDOS SIN VINCULACIONES EXTERNAS O VINCULADOS EN MODO

ISOSTÁTICO.

 Las deformaciones impuestas no compatibles serán necesariamente por vínculos

internos ya que los vínculos externos, en caso de que existan, no se oponen y por
ende no reaccionan, las tensiones se manifiestan por imposición de conexiones
internas producidas por causas naturales o artificiales, como la de origen físico-

5
químico, que hacen variar el volumen (retracción no uniforme del concreto,
retracción del concreto armado, entre otros.); la variación térmica no lineal, la
distorsión (imposición de que las dos caras del corte de una sección de la viga
cumplan un pequeño movimiento relativo); el pretensado; entre otros.

La deformación impuesta no compatible, produce las deformaciones plásticas que

a su vez generan tensiones elásticas, y como el sólido inicialmente estaba en
estado no deformado, las tensiones están en equilibrio sobre sí mismas, hecho
que caracteriza el aspecto estático de este estado de coacción.

SÓLIDOS VINCULADOS EN MODO HIPERESTÁTICO Y CON

DEFORMACIONES IMPUESTAS NO COMPATIBLES POR VÍNCULOS
EXTERNOS.

En este tipo de deformación impuesta a la estructura es ahora la vinculación

externa la causante de la incompatibilidad, en la búsqueda de la condición de
equilibrio estable, la estructura se deforma para adaptarse a la condición de final
compatible, generándose solicitaciones en ella y reacciones en los apoyos, la
condición final equilibrada se caracteriza por el auto equilibrio de las secciones de
vínculos externos: queda así asegurado el equilibrio externo con participación de
las acciones directas (cargas exteriores). La condición de equilibrio de una porción
longitudinal de las estructuras es entre las características de solicitación
(generadas por las reacciones de vínculos) presentes en las secciones extremas
de la porción.

Las deformaciones impuestas a las que se están haciendo referencia pueden ser
por causas naturales o propias de las estructuras (variación de la temperatura,
retracción del concreto, entre otros.), como consecuencia de la aplicación de
acciones externas (asentamientos de apoyos), o por acciones intencionales
(descenso obligado de un vínculo externo, concreto pretensado).

6
 SÓLIDOS VINCULADOS EN MODO HIPERESTÁTICO Y CON
DEFORMACIONES IMPUESTAS NO COMPATIBLES POR VÍNCULOS
EXTERNOS E INTERNOS.

 Hay deformaciones impuestas del tipo explicado como sólidos sin vinculación
externa o vinculados en modo isostático, porque la estructura es externamente
isostática, pero que se convierten también en sólidos vinculados en modo
hiperestático y con deformaciones impuestas no compatibles por vínculos
externos, cuando la vinculación externa es superabundante; suponiendo válido el
principio de superposición, una estructura así concebida presentará entonces un
estado de tensión suma del estado de tensión debido al estado de tensión por
vinculo interno y del estado de coacción debido a vínculos externos.

En el supuesto de un comportamiento elástico del material, la eliminación del

vínculo superabundante hace que en la estructura exista solamente el primer
estado de coacción, el concreto pretensado es uno de muchos ejemplos de este
estado de coacción, porque presenta siempre un estado de coacción por vínculos
internos y frecuentemente también otro por vínculos externos. Su comportamiento
se puede suponer elástico bajo carga instantánea pero no bajo carga prolongada.

EQUILIBRIO GENERAL.

La configuración de equilibrio más general del sólido elástico es aquella, en donde

al estado natural con tensión se le añaden fuerzas externas, para evaluar las
deformaciones y tensiones causadas por las fuerzas externas, el estado de
referencia del cuerpo debería ser su estado natural antes de la intervención de
fuerzas; y para evaluar el estado total de deformaciones y de tensiones, el estado
de referencia debería ser el estado no deformado.

ENERGÍA VINCULADA Y TRABAJO DE DEFORMACIÓN.

El sólido en estado de coacción posee energía elástica que llamaremos energía

vinculada, dicha energía (siempre positiva, como toda energía) no podrá ser
restituida a menos que se destruyan los nexos internos y/o externos que han
7
vinculado al sólido, o añadiendo otro estado de coacción, es decir, todo sistema de
fuerzas externas aplicadas al solido en coacción no altera la energía vinculada:
más bien hace que el sólido acumule otra cuota de energía (energía debido a las
fuerzas externas de deformación).

Cuando sobre el sólido elástico en estado no deformado actúa un sistema de

cargas, se sabe que las fuerzas externas además de deformarlo realizan un
trabajo y el sólido regresa a su estado inicial al ser descargado, este hecho induce
a atribuir al solido una imagen físico-matemática que consiste en afirmar que el
trabajo realizado por las fuerzas externas para deformarlo, se acumula en el
mismo solido bajo forma de energía potencial elástica; dicha energía se libera,
restituyendo el trabajo, cuando se descarga el sólido.

Para sólidos en coacción y con vínculos externos, las reacciones de los implicados
no cumplen trabajo porque ya los vínculos, supuestos rígidos, hacen que los
puntos de aplicación de las reacciones sean fijos, los sólidos en estado de
coacción se clasifican, además, de baja y de alta energía vinculada, los de baja
energía vinculada pierden gran parte o medio el estado de coacción; los de alta
energía vinculada construidos con diferentes técnicas y con los mismos
materiales, aun perdiendo la misma cantidad de energía en el tiempo, resulta con
suficiente cantidad restante.

MARGEN DE SEGURIDAD EN CUERPOS ELÁSTICOS EN ESTADO DE

COACCIÓN

La elasticidad es el fenómeno que tienen los cuerpos de volver a su estado

original después de haber sufrido deformaciones, y esto es lo que no posee los
materiales no elásticos, según indica la ley de Hooke, para poder utilizar los
materiales resistentes correctos en construccion, es necesario conocer o
determinar su límite elástico, identificando que los sólidos tienen elasticidad de
alargamiento, de esfuerzo cortante y de volumen, mientras los líquidos solo tienen
elasticidad de volume, cada cuerpo es diferente entre si, hay cuerpos ideales
elásticos, que puede ser de dos tipos: hookeanos o no hookeanos, este último son
aquellos materiales que utilizan el concepto de módulo de elasticidad tangente o

8
secante; y los cuerpos no ideales elásticos que son aquellos a los que su
recuperación de la deformación está en función del tiempo.

Para determinar las constantes elásticas de cada material es necesario conocer y

aplicar la ley de hooke, para esto es preciso identificar el límite elástico del cuerpo,
sabiendo que para cada cuerpo el límite elástico es diferente. El módulo de
elasticidad o también conocido como el módulo de Young, es aquel que nos ayuda
a calcular los cambios dimensionales en una construcción para poder distinguir
entre el esfuerzo y la deformación.

Las características de los materiales dependen de varias constantes tales como: la

tracción, compresión, flexión, cizalladura y torsión, estos componentes son muy
importantes en el aspecto del material y sirven de gran ayuda para verificar si el
material va a ser útil en la construcción. Para aplicar las características también es
necesario conocer las propiedades de aquellos materiales que van a ser
utilizados, cada propiedad y característica va variando dependiendo del uso del
cuerpo, o bien del material que este sea.

9
 CONCLUSION

Lo que determina que todo va a salir en perfectas condiciones muchas veces es el

material, porque cada material es diferente, cada uno posee su estructura, esto
quiere decir que cada uno actúa diferente a las distintas fuerzas que existen, tales
como el calor; cada propiedad y característica va variando dependiendo del uso
del cuerpo, o bien del material que este sea, las características de los materiales
dependen de varias constantes tales como: la tracción, compresión, flexión,
cizalladura y torsión. El módulo de elasticidad o también conocido como el módulo
de Young, es aquel que nos ayuda a calcular los cambios dimensionales en una
construcción para poder distinguir entre el esfuerzo y la deformación; para poder
utilizar los materiales resistentes correctos en construccion, es necesario conocer
o determinar su límite elástico, identificando que los sólidos tienen elasticidad de
alargamiento, de esfuerzo cortante y de volumen

10
 BIBLIOGRAFIA

 DISEÑO DE ESTRUCTURAS DE CONCRETO. Duodécima edición.

ARTHUR H. NILSON. Revisión técnica PEDRO NEL QUIROGA S.
Ingeniero civil, profesor de la Escuela Colombiana de Ingeniería.
 SlideShare. (26 de sept. de 2016). EL ESTADO NATURAL DEL
CONCRETO.
 Valencia, Venezuela. Eli Abadi Tagger. (1990). Concreto Precomprimido.
Nociones Y Prácticas.

11
