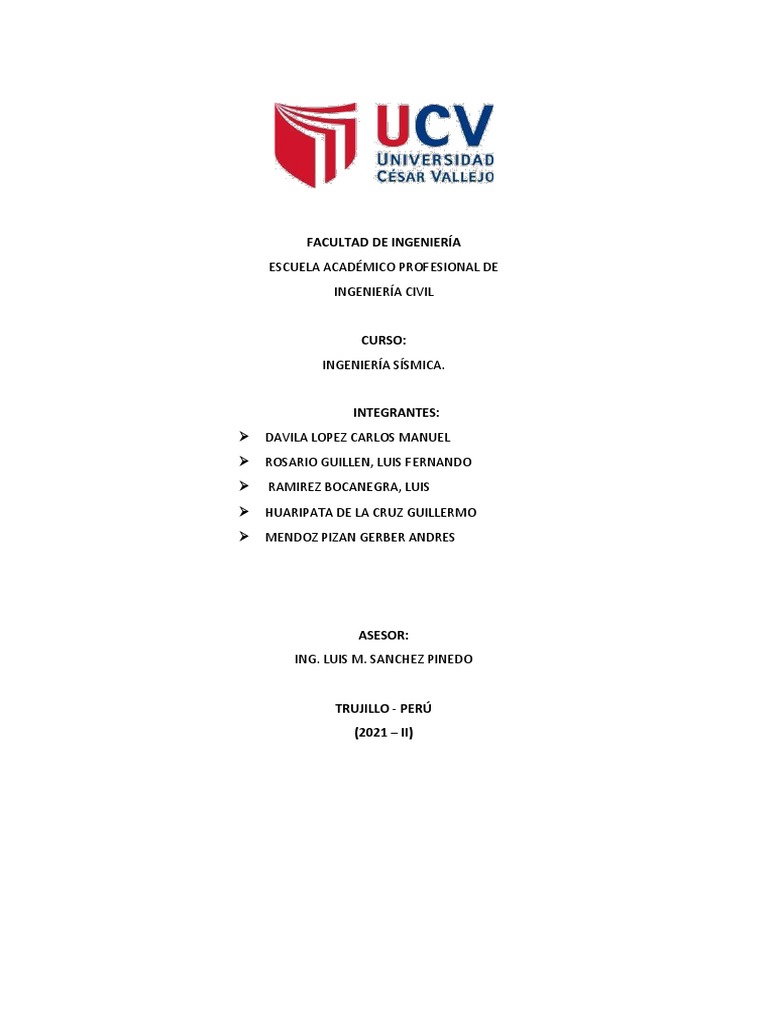

FACULTAD DE INGENIERÍA

ESCUELA ACADÉMICO PROF ESIONAL DE

INGENIERÍA CIVIL

CURSO:
INGENIERÍA SÍSMICA.

INTEGRANTES:
 DAVILA LOPEZ CARLOS MANUEL
 ROSARIO GUILLEN, LUIS F ERNANDO
 RAMIREZ BOCANEGRA, LUIS
 HUARIPATA DE LA CRUZ GUILLERMO
 MENDOZ PIZAN GERBER ANDRES

ASESOR:
ING. LUIS M. SANCHEZ PINEDO

TRUJILLO - PERÚ
(2021 – II)
 NORMAS LEGALES

CAPÍTULO V
REQUISITOS DE RIGIDEZ, RESISTENCIA Y DUCTILIDAD

Artículo 31.- Determinación de Desplazamientos Laterales

Para estructuras regulares, los desplazamientos laterales se calculan

multiplicando por 0,75 R los resultados obtenidos del análisis lineal y elástico con
las solicitaciones sísmicas reducidas. Para estructuras irregulares, los
desplazamientos laterales se calculan multiplicando por 0,85 R los resultados
obtenidos del análisis lineal elástico.
Para el cálculo de los desplazamientos laterales no se consideran los valores
mínimos de C/R indicados en el numeral 28.2 ni el cortante mínimo en la base
especificado en el numeral 29.4.

Artículo 32.- Desplazamientos Laterales Relativos Admisibles

El máximo desplazamiento relativo de entrepiso, calculado según el artículo 31,

no excede la fracción de la altura de entrepiso (distorsión) que se indica en la
Tabla N° 11.

Artículo 33.- Separación entre Edificios (s)

Toda estructura está separada de las estructuras vecinas, desde el nivel del
terreno natural, una distancia mínima s para evitar el contacto durante un
movimiento sísmico. Esta distancia no es menor que los 2/3 de la suma de los
desplazamientos máximos de los edificios adyacentes ni menor que:
 s = 0,006 h ≥ 0,03 m

Donde h es la altura medida desde el nivel del terreno natural hasta el nivel
considerado para evaluar s. El edificio se retira de los límites de propiedad
adyacentes a otros lotes edificables, o con edificaciones, distancias no menores
que 2/3 del desplazamiento máximo calculado según el artículo 31 ni menores
que s/2 si la edificación existente cuenta con una junta sísmica reglamentaria.

En caso de que no exista la junta sísmica reglamentaria, el edificio se separa de

la edificación existente el valor de s/2 que le corresponde más el valor s/2 de la
estructura vecina.

Ejemplos
 NÚMERO DE NIVELES: 8
 ÁREA TOTAL: m2
 ÁREA TECHADA: m2
 SISTEMA ESTRUCTURAL: Concreto Armado
 ESPECIFICACIONES:
o F¨C: 210 Kg/cm2
o FY: 4200 Kg/ cm2
 UBICACIÓN: Trujillo
 USO: Vivienda Multifamiliar
 TIPO DE SUELO : Tipo 2
Capitulo I.
ESTRUCTURA EN ANALISIS

Se analizará una estructura de 8 niveles, que será destinada para una vivienda multifamiliar de
acuerdo a lo correspondido al grupo 10, en ambas direcciones tenemos un sistema de a
porticado de concreto armado. El sistema para el techo será de losa aligerada haciendo uso
también del sistema estructural de concreto armado

PLANO EN PLANTA

PLANTA ELEVACION: h1, h2, h3, h4, h5, h6, h7= 3 m h8= 1.5 m
NORMAS TECNICAS

 Norma de concreto armado E-060.

 Norma de cargas E-020

PARAMETROS DE EDIFICACIÓN

Fuerza cortante en la base

FACTOR DE ZONA “Z”

TRUJILLO
1.1. Normas técnicas a usar
El análisis estático y dinámico del edificio cumple con los mínimos exigidos por el
Reglamento Nacional de Edificaciones; se usaron las siguientes normas:

o Norma de cargas E-020. (2018)

o Norma de diseño sismo resistente E-030. (2018)
o Norma de concreto armado E-060. (2018)

1.2. Materiales Empleados

El concreto armado empleado en el análisis tiene las siguientes características:

o Resistencia a compresión: f´c = 2280 Kg/cm2

o Módulo de Poise: v = 0.20
o Módulo de elasticidad: Ec = 2.5x106
Tn/m2

1.3. Factores de mayoración

El método empleado para el pre dimensionamiento de elementos estructurales será el
método de Diseño por Resistencia donde las cargas actuantes se amplifican por
factores y se usa combinaciones que dependen del tipo de carga especificadas en la
norman de diseño simoresistente E-030.

La estimación del peso (p), se calcula adicionando a la carga permanente y total de la

edificación; tiene las siguientes combinaciones de carga según norma E-30:

o P = P.M + 50% P.Vtipico + 25% P.V azotea

Siendo: PM (peso muerto), CV (peso vivo = 500kh/m2)

1.4. Revisión del dimensionamiento

Le estructuración y pre dimensionamiento del edificio se realizó sobre la base de

pórticos y muros de concreto armado, se respeta la estructuración original del edificio
planteado en el tema de investigación “Análisis Sísmico Estático y Dinámico” de tal
manera que pueda servirnos como modelo para poder ser analizada con la norma
sismo resistente actual NTE E-030 (2018) y posteriormente obtener resultados que
puedan ser comparados con la norma la misma.

1.4.1. Criterios de estructuración

Los criterios adoptados que se tomó en cuenta para realizar la revisión de la
estructuración son las siguientes:

o Simplicidad y simetría, permiten un mejor comportamiento de la

estructura ante solicitaciones sísmicas y permiten predecir el
comportamiento con una alta precisión.
 o Uniformidad y continuidad de la estructura, se buscó que la estructura
sea continua tano en planta como en elevación para evitar que haya
concentraciones de esfuerzos.
o Rigidez lateral, la estructura debe estar conformada por elementos
estructurales que garanticen evitar deformaciones importantes que
dañen a la estructura.
o Diafragma rígido, se debe emplear para losas ya que permite que los
desplazamientos de un punto se muevan en la misma dirección sin
distorsionarse, con esto se logra que las fuerzas horizontales se
distribuyan de acuerdo a la rigidez lateral del elemento estructural.
o Elementos no estructurales, son tomados en cuenta porque influye en
el peso de la estructura, en este caso en los baños de cada piso.

1.4.2. Dimensiones adoptadas para la estructura

El pre dimensionamiento planteado en el tema de investigación que se está
tomando como referencia, se indica que las losas aligeradas, vigas, columnas
y muros de corte fueron pre dimensionados tomando en cuenta los criterios del
libro de San Bartolomé “Análisis de Edificios”, al usar las recomendaciones del
autor permitieron tener secciones iniciales que después de ser analizadas
permitirán tener variaciones mínimas.

o Losas Aligeradas:
o Vigas:

Columnas:
Las columnas tienen las siguientes medidas:
 45 x 45 columnas centrales (C1)
 45 x 45 columnas excéntricas (C2)
 45 x 45 columnas de esquina (C3)
Condiciones geotécnicas: factor “s”, factor Tp y factor TL
Para encontrar el factor “s” utilizaremos la siguiente formula:

tendremos 6 estratos de 6, 8, 11, 13, 15, 18 y velocidades de corte de 180, 240, 280, 300, 340, 360

como nuestra velocidad nos dio 295.81, nuestro perfil de suelo será S2 de acuerdo a la tabla N° 2
o perfil tipo S2: suelos intermedios
Tabla N° 3 FACTOR DE SUELO “S”
SUELO
S0 S1 S2 S3
ZONA
Z4 0,80 1,00 1,05 1,10
Z3 0,80 1,00 1,15 1,20
Z2 0,80 1,00 1,20 1,40
Z1 0,80 1,00 1,60 2,00

Tabla N° 4 PERÍODOS “TP” Y “TL”

Peril de suelo

S0 S1 S2 S3
TP (s) 0,3 0,4 0.6 1,0
TL (s) 3,0 2,5 2.0 1,6

Coeficiente de Amplificación Sísmica (C)

Período Fundamental de Vibración.

CT = 60 Para edificios de albañilería y para todos los edificios de concreto armado

duales, de muros estructurales, y muros de ductilidad limitada.
ℎ𝑛 22,5
𝑇= = = 𝟎. 𝟑𝟖 𝒔eg
𝐶𝑇 60

 Por lo tanta se deduce que él. C = 2.5

Factor de uso “U”

En nuestro caso, la edificación pertenece a la categoría C (edificaciones comunes) y
por lo tanto el factor de uso es U=1.00
 coeficiente básico de reducción (Ro)
En este caso inicialmente se considerará a la edificación que cuenta con
un sistema dual en ambas direcciones de análisis, luego
se verificará la hipótesis según las indicaciones de la norma vigente NTE
E0.30 donde indica que en los muros actúa por lo menos el 70% de la
cortante basal.
 Por lo tanto, nuesto Ro = 7

Coeficiente básico de reducción de fuerzas sísmicas

R=Ro . Ia . Ip
R = 7 . 1 . 1= 7

Resumen de los coeficientes sísmicos (E-030)

RESUMEN
FACTORES
VALORES
SISMICOS
Z(4) 0.45
S2 1.15
Tp(s) 0.6
TL(s) 2.0
hn 22.5 m
CT 60
C 2.5
U 1
T 0.38 seg.
Ro 7
Ia 1
Ip 1
R 7
Metrado de cargas
 PESO TOTAL DEL EDIFICIO
Se determinó mediante el metrado de cargas por cada nivel.
 CALCULO DE FUERZAS SISMICAS Y CORTANTES POR CADA NIVEL
V8=23.5 F8=23.6.

V7=52.1
13.43 F7=28.6
13.43

V6=76.56
13.43
13.43
F6=24.5

V5=96.94
13.43 F4= 11.76tn
F5=20.4
13.43

13.43 F3= 11.42tn

V4=113.24 F4=16.3
13.43

V3=125.44
13.43 13.43
F2=
F3=12.2

13.43
13.43
V2=133.56
F2=8.1

13.43
13.43
F1=4.00
V1=137.6

13.43
13.43
 F8=23.6.

13.43

F7=28.6

F6=24.5 13.43

13.43

F5=20.4

13.43
F4=16.3

F3=12.2
13.43

F2=8.1 13.43

13.43
F1=4.00

13.43
Figura : modelo de fuerzas sísmicas por cada nivel
Figura : modelo de esfuerzo del cortante de cada nivel
