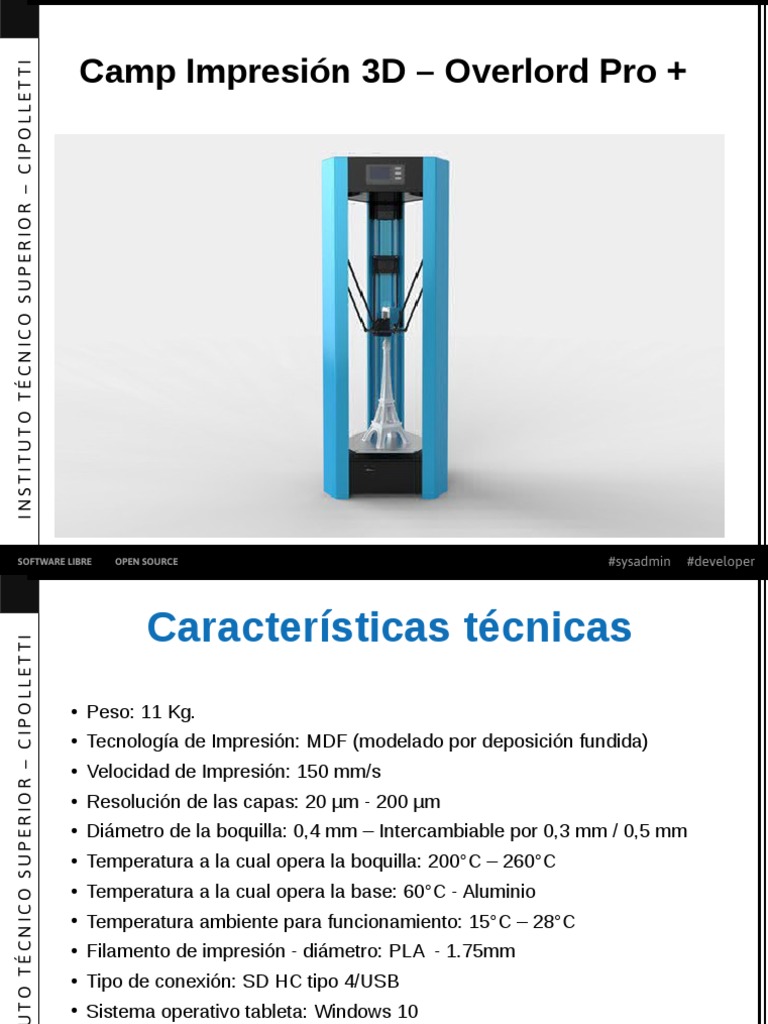

Camp Impresión 3D – Overlord Pro +
INSTITUTO TÉCNICO SUPERIOR – CIPOLLETTI
SOFTWARE LIBRE OPEN SOURCE #sysadmin #developer
Características técnicas
INSTITUTO TÉCNICO SUPERIOR – CIPOLLETTI
● Peso: 11 Kg.
● Tecnología de Impresión: MDF (modelado por deposición fundida)
● Velocidad de Impresión: 150 mm/s
● Resolución de las capas: 20 µm - 200 µm
●
Diámetro de la boquilla: 0,4 mm – Intercambiable por 0,3 mm / 0,5 mm
●
Temperatura a la cual opera la boquilla: 200°C – 260°C
●
Temperatura a la cual opera la base: 60°C - Aluminio
●
Temperatura ambiente para funcionamiento: 15°C – 28°C
●
Filamento de impresión - diámetro: PLA - 1.75mm
● Tipo de conexión: SD HC tipo 4/USB
●
Sistema operativo tableta: Windows 10
●
Software que se incluye: Cura Open-Source – Archivos: *.stl - *.obj
SOFTWARE LIBRE OPEN SOURCE #sysadmin #developer
Componentes
INSTITUTO TÉCNICO SUPERIOR – CIPOLLETTI
● Impresora 3D Overlord Pro +
● 3 Cubiertas de acrílico de seguridad (desmontables) 3
● 1 Fuente de alimentación 24V
● 1 Tablet de control de impresión con Windows 10
● 1 Cable de tensión (para fuente) + 1 cable de alimentación (para tablet)
+ 1 cable USB
● 1 Memoria Micro SD 8 GB (con adaptador SD)
● Herramientas
(1 lave allen – 1 dest. - 1 pinza alicate – 1 espátula – 1 cutter – 1 llave 9/32)
● 1 Etiqueta resistente a altas temperaturas
● 3 Pies de goma de repuesto
● 2 Limpiadores de boquillas
● 1 Boquilla (repuesto)
● 2 Tubos de alimentación (repuesto)
● 1 Rollo de filamento (PLA) de 1,75 mm de diámetro
● 1 Manual de usuario
SOFTWARE LIBRE OPEN SOURCE #sysadmin #developer
Recomendaciones de USO
INSTITUTO TÉCNICO SUPERIOR – CIPOLLETTI
● Destinar un espacio donde pueda operar en un ambiente ventilado,
seco y libre de polvo.
● Ubicarla sobre un mueble de apoyo estable y plano.
● Es sensible a los movimientos, vibraciones y traslados.
● Si la tablet se encuentra vinculada, es recomendable apagar primero
la tablet y luego apagar la impresora.
● Esperar a que la impresora se enfríe por completo antes de retirar las
impresiones y también antes de apagarla.
● Si no se despegan las piezas calentar la base.
SOFTWARE LIBRE OPEN SOURCE #sysadmin #developer
Primeros pasos
INSTITUTO TÉCNICO SUPERIOR – CIPOLLETTI
● No conecte la impresora a la corriente.
● Corte los precintos que sujetan las correas.
● Corte la punta del PLA en diagonal.
● Coloque el filamento PLA (almidón de maíz)
● Conecte la impresora a la corriente y encenderla.
● Menú Movimiento centrar cabezal. Retirar el soporte.
● Pegue en el centro de la base la etiqueta de alta resistencia.
● Menú – Recargar – empuje el PLA – sale material por el extrusor -
LISTO
● Menú – Calibrar (cada vez que la traslademos o reseteo de fabrica)
● Menú – Ajustes – Ajustes de Material – PLA
● Controlar que la impresora este a nivel y la altura de la placa:
3mm – 14 mm / 5mm – 16mm.
SOFTWARE LIBRE OPEN SOURCE #sysadmin #developer
Materiales PLA - ABS
INSTITUTO TÉCNICO SUPERIOR – CIPOLLETTI
● Ácido poliláctico (PLA:) es un termoplástico biodegradable hecho a
base de recursos renovables como el almidón de maíz o la caña de
azúcar.
● Acrilonitrilo butadieno estireno (ABS): es un termoplástico derivado
del petróleo, cuenta con una resistencia, flexibilidad y durabilidad
ligeramente superiores a la de los objetos fabricados con filamento
PLA.
● Si no se usa la impresora por más de dos semanas, retirar y sellar el
filamento PLA, guarda en lugar seco.
SOFTWARE LIBRE OPEN SOURCE #sysadmin #developer
Menú – Pantalla o LED
INSTITUTO TÉCNICO SUPERIOR – CIPOLLETTI
● IMPRIMIR - Seleccione el archivo de modelo .gcode para imprimir
● RECARGAR - Retraer el material y volver a cargar
● CALIBRAR – Calibra el cabezal tocando la base varias veces.
● TEMPERATURA
Calentar Boquilla – Calienta la boquilla
Calentar Base de impresión – Calienta la base de impresión
Velocidad del Fan – Ajuste manual de los coolers
● MOVIMIENTO
Centrar cabezal – desplaza el cabezal al centro
Mover Material – Extruir – Mover Material
● AJUSTES
Ajustes de Retracción – Velocidad y longitud de retracción
Ajustes de Material – Seleccionar PLA - ABS
● SOBRE ESTE EQUIPO
Valores de fábrica – Resetear el equipo a valores de fábrica.
Estado del equipo – Informa, tiempo de uso y material consumido
Versión – Firmware – Actualizable por internet
SOFTWARE LIBRE OPEN SOURCE #sysadmin #developer
Software Cura
INSTITUTO TÉCNICO SUPERIOR – CIPOLLETTI
La impresora OverLord 3D utiliza un sofware de corte de modelo de
código abierto llamado Cura
Descarga:
https://ultimaker.com/software/ultimaker-cura
Por lo general, los archivos del modelo 3D están en formato .stl. También
puedes cargar archivos .jpg / .bmp / .png. Cura convertirá el archivo en
forma 3D y luego creará un archivo .gcode que se puede imprimir.
SOFTWARE LIBRE OPEN SOURCE #sysadmin #developer
Configurar Impresora
INSTITUTO TÉCNICO SUPERIOR – CIPOLLETTI
● Menú – Ajustes – Administrar Impresoras
● Agregar Impresora
● Agregar una Impresora FUERA de la red
● Nombre de la Impresora – Overlord-Pro+
● Ajustes de máquina
X anchura = 200 x min = 0
Y profundidad = 200 y min = 0
Z altura = 260 x max = 0
Forma de Placa = Eliptic y max = 0
Origen en el centro = Tildado Altura de puente = 0
Plataforma calentada = Tildado Número de extrusores = 1
Tipo de Gcode = Marlin
Iniciar Gcode y Finalizar Gcode = Vacío
● Extruder 1
Diámetro del material compatible = 1,75 mm
● Gcode inicial del extrusor y Gcode final del extrusor = Vacío
SOFTWARE LIBRE OPEN SOURCE #sysadmin #developer
Primera Impresión
INSTITUTO TÉCNICO SUPERIOR – CIPOLLETTI
● Abrir Cura
● Abrir archivo .stl
● Mover – Escalar – Rotar – Espejar
● Altura de Capa – Relleno – Soporte – Adherencia
● Vista previa – Cantidad de capas
● Segmentación – Tiempo – Cantidad de Material usado
● Archivo – Exportar – nombre del archivo .gcode
● Copiar archivo .gcode a la tarjeta SD
● En la impresora: seleccionar imprimir – buscar en la lista de archivos
y seleccionar el archivo.
SOFTWARE LIBRE OPEN SOURCE #sysadmin #developer
Páginas web para descargar
INSTITUTO TÉCNICO SUPERIOR – CIPOLLETTI
● https://www.thingiverse.com/
● https://www.myminifactory.com/es/
● https://pinshape.com/
● https://www.stlfinder.com/
● https://www.youmagine.com/
● https://cults3d.com/es
● https://repables.com/
SOFTWARE LIBRE OPEN SOURCE #sysadmin #developer
GRACIAS
