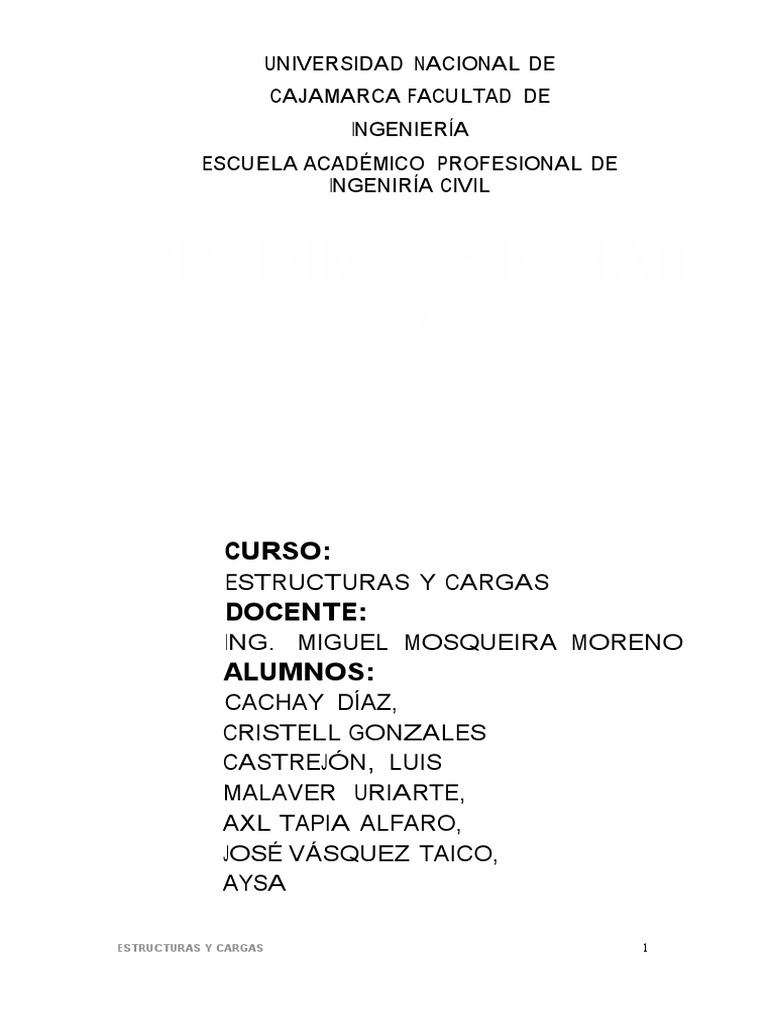

UNIVERSIDAD NACIONAL DE
CAJAMARCA FACULTAD DE
INGENIERÍA
ESCUELA ACADÉMICO PROFESIONAL DE
INGENIRÍA CIVIL
PREDIMENSIONAN
TO
CURSO:
ESTRUCTURAS Y CARGAS
DOCENTE:
ING. MIGUEL MOSQUEIRA MORENO
ALUMNOS:
CACHAY DÍAZ,
CRISTELL GONZALES
CASTREJÓN, LUIS
MALAVER URIARTE,
AXL TAPIA ALFARO,
JOSÉ VÁSQUEZ TAICO,
AYSA
ESTRUCTURAS Y CARGAS 1
INTRODUCCIÓN
Una de las grandes inquietudes que los ingenieros diseñadores de
edificios deben resolver al inicio de los proyectos está ligada al
tamaño de los elementos estructurales autilizar.
Esto tiene incidencia tanto en el proyecto arquitectónico (espacios
arquitectónicos afectados, altura del edificio, etc.) como en la
evaluación de costos preliminar que determina la viabilidad del
proyecto ante un estudio de prefactibilidad.
Existen muchos mecanismos para determinar preliminarmente las
dimensiones de los elementos estructurales de una edificación.
Es necesario previo al cálculo de dimensionado llevar a cabo en
estructuras un predimensionamiento para calcular con precisión los
esfuerzos y cargas que estarán sobre las mismas. Con el
predimensionamiento estableceremos unas dimensiones
orientativas de las secciones transversales de vigas y columnas
que sirven de base para un cálculo de comprobación y reajuste
de las dimensiones definitivas de las secciones. En el
predimensionamiento intervienen una serie de aspectos que
involucran el criterio a considerar, por lo cual se tiene que tener en
cuenta que estos parámetros pueden variar dependiendo de
aspectos como la calidad de material, mano de obra calificada, etc.
ESTRUCTURAS Y CARGAS 2
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
OBJETIVOS
• OBJETIVO PRINCIPAL
. Predimensionar los elementos estructurales como
columnas, vigas, lozas y escaleras.
• OBJETIVO SECUNDARIO
. Afianzar los conocimientos referentes al
predimiensionamiento de los elementos estructurales
según sus especificaciones en la norma.
ESTRUCTURAS Y CARGAS 3
•
PREDIMENSIONAMIENTO
MARCO TEORICO
1. DEFINICIONES:
1.1. COLUMNA:
Es un elemento arquitectónico vertical y de forma alargada que
normalmente tiene funciones estructurales, aunque también
pueden erigirse con fines decorativos. La columna clásica está
formada por tres elementos: basa, fuste y capitel.
•
2 3
• � 6 1 8
A- Capitel
B - Fuste
e - Basa
ESTRUCTURAS Y CARGAS 4
•
PREDIMENSIONAMIENTO
1.2. VIGAS:
Elemento estructural lineal que trabaja principalmente a flexión.
En las vigas, la longitud predomina sobre las otras dos
dimensiones y suele ser horizontal. El esfuerzo de flexión
provoca tensiones de tracción y compresión, produciéndose
las máximas en el cordón inferior y en el cordón superior
respectivamente, las cuales se calculan relacionando
el momento flector y el segundo momento de inercia.
En
las zonas cercanas a los apoyos se producen
esfuerzos cortantes. También pueden producirse tensiones
por torsión, sobre todo en las vigas que forman el perímetro
exterior de un forjado. Estructuralmente el comportamiento de
una viga se estudia mediante un modelo de prisma mecánico.
1.3. LOSAS:
ESTRUCTURAS Y CARGAS 5
•
Una losa de cimentación es una placa de hormigón apoyada
sobre el terreno PREDIMENSIONAMIENTO
la cual reparte el peso y las cargas del edificio
sobre toda la superficie de apoyo.
ESTRUCTURAS Y CARGAS 6
• FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
•
Las losas son un tipo de cimentación superficial que tiene muy
buen comportamiento en terrenos poco homogéneos que con
otro tipo de cimentación podrían sufrir asentamientos
diferenciales. También en terrenos con muy poca capacidad
portante. Las losas más sencillas son las losas de espesor
constante, aunque también existen las losas nervadas que son
más gruesas según la dirección de muros o filas de pilares. Su
cálculo es similar al de una losa plana de azotea invirtiendo las
direcciones de los esfuerzos y aplicando las cargas tanto axiales
como uniformes provenientes de todo el edificio. Las trabes de
estas losas se invierten para quedar enterradas en el terreno y
evitar obstáculos al aprovechamiento de la superficie, que queda
lista para ocuparse como un firme aunque su superficie aún es
rugosa.
2. DISEÑOS:
2.1. DISEÑO DE COLUMNAS
ESTRUCTURAS Y CARGAS s
• FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
Básicamente la columna es un elemento estructural
•
que trabaja en compresión, pero debido a su
ubicación en el sistema estructural deberá soportar
también solicitaciones de flexión, corte y torsión.
Transmiten las cargas de los pisos superiores hasta
la planta baja y después al suelo, a través de la
cimentación.
Puesto que las columnas son elementos a
compresión, la falla de una columna en un lugar
crítico puede causar el colapso de la estructura
completa.
En términos económicos y de pérdidas humanas, la
falla estructural de una columna es un evento
de principal importancia. Es por esto que se debe
tener un cuidado extremo en el diseño de las
columnas, que deben tener una reserva de resistencia
más alta que las vigas o que cualquier otro
elemento estructural horizontal, especialmente
porque las fallas de compresión poseen muy poca
advertencia
visual, lo que también se denomina falla frágil.
Son los elementos estructurales que transmiten las cargas de las losas hacia las columnas o
muros. Esta acción da como resultado la presencia de momentos flectores y fuerzas cortantes a lo largo
de la longitud de la viga.
ESTRUCTURAS Y CARGAS 6
•
2.2. DISEÑO DE VIGAS
Son los elementos estructurales que transmiten las cargas de las losas hacia las columnas
o muros. Esta acción da como
ESTRUCTURAS Y CARGAS 7
•
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL •
.
Generalmente las vigas forman parte de los denominados ejes de la
estructura,teniendo las columnas
ubicadas ensus
intersecciones.
El conjunto formado por las vigas y las columnas recibe el nombre de pórticos. Las vigas se diseñan
para resistir esfuerzos por flexión y por cortante considerando cargas de gravedad, muerta
y viva, aplicadas en ellas, y las cargas de sismo que éstas absorben.
De acuerdo a la configuración de la estructura, se consideró conveniente agrupar las vigas en tres
grandes grupos para de esta manera tener un diseño más ordenado. Estos grupos son los
siguientes: vigas del sótano, vigas del piso típico y vigas de la azotea.
Para la realización del presente trabajo habrá vigas principales y vigas secundarias según sea el
armado de la losa. Para predimensionar la viga tendremos que determinar su ancho (base) y su alto
(peralte). Para predimensionar la altura de viga tendremos en cuenta la sobrecarga.
2.3. DISEÑO DE LOSAS
Las losas son elementos estructurales horizontales que separan un piso de otro,
construidos monoliticamente o en
ESTRUCTURAS Y CARGAS 8
•
ULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
forma de vigas o viguetas sucesivas apoyadas sobre los muros estructurales y/o vigas.
Las losas de techo cumplen las siguientes funciones:
o Función arquitectónica: Separa espacios verticales formando los diferentes pisos de una
construcción.
o Función estructural: Las losas deben ser capaces de
transmitir las cargas muertas y las cargas vivas incluyendo las cargas de acabados y revoques a
las vigas. Además, forman un diafragma rígido intermedio, para soportar la
fuerza sísmica de la estructura.
111. CÁLCULOS
A. Albañilería
PLANO DE ALBAÑILERÍA
ESTRUCTURAS Y CARGAS 9
• •
PREDIMENSIONAMIENTO
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
ESPECIFICACIONES TÉCNICAS
Uso Vivienda unifamiliar
Diafragma horizontal Losa Aligerada
Ubicación Número TARAPOTO
de Pisos Altura 3 pisos
entre pisos 2.50 (De piso terminado a
cielo raso)
PREDIMENSIONAMIENTO DE ELEMENTOS
ESTRUCTURALES
l. PREDIMENSIONAMIENTO DE LOSA ALIGERADA
La losa será unidireccional:
• La sobrecarga (Carga viva) es menor a 350 kgf/m'.
• Las luces son menores a 7 .SO m.
• Utilizamos la fórmula :
L
/J? -
25
Siendo:
H: Peralte de la losa
L: longitud del lado mayor libre entre apoyos.
L = 3.54
h = 3.54 / 25 = 0.1416 = 0.17 m
(Por ser el mínimo permisible para luces menores a 4m)
2. PREDIMENSIONAMIENTO DE VIGAS
2.1. VIGAS SOLERAS
a. Peralte
Se dimensiona considerando la sobrecarga actuante sobre ella y
ESTRUCTURAS Y CARGAS 1
0
• •
PREDIMENSIONAMIENTO
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
con un peralte según la luz entre
ejes: CRITERIO 1:
Peralte:
Donde:
L: Mayor luz libre entre apoyos
Según la norma E-020, Tabla 01:
• Ocupación del 1 º, 2º y 3º piso: Vivienda
Sobrecarga(S/C) = 200 kg/m2
Valor de cr = 12
Luego:
3 25
/J = · =0.[Link] [Link] III
12
(Por ser una luz menor a 5.5m)
CRITERIO 2:
Utilizando la fórmula:
/¡
Donde:
Ln= Mayor luz entre
apoyos. Wu= Carga Última
a. Calculamos el Wu
Wu= 1.2* WD +l.6*WL
• WD: (Según Norma E 0.20 - Anexo 1)
Para 1 º, 2º y 3º piso el P.P. de los materiales son:
1. P. ALIGERADO= 350 Kg/ m2
2
· P. ACABADO= 150 Kg/ m2
3· TABIQUERÍA MÓVIL= 150 Kg/m2
ESTRUCTURAS Y CARGAS 10
• •
PREDIMENSIONAMIENTO
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
(Sumatoria) 650 Kg/ m2
• WL= = 200 kg/m2
Wu= 1.2* (650) +l.6*(200)
• Wu= 1100 kg/m2
(�: .,i
ln 3.54
/¡ 29.[Link] [Link] m
4
�0 11)
(
_
(Por ser una luz menor a 5.5m)
b. Ancho
El ancho de la viga puede considerarse como:
b=!!..=5º=0.25111
2 2
'
LJ e,
(Sección de la viga: 25 cm x 50 cm)
2.2. VIGAS AMARRE
a. Peralte:
Por no soportar cargas y no ser viga principal
consideraremos sus dimensiones alrededor de un 70% del
peralte de la viga solera.
ESTRUCTURAS Y CARGAS 11
• •
PREDIMENSIONAMIENTO
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
h =[Link]* 70 0.35 m
100
b. Ancho:
Consideramos el ancho de viga:
5
b=!!..= º=0.25111
2 2
25 cm
(Sección de la viga de amarre: 35cm x 25cm)
3. PREDIMENSIONAMIENTO DE COLUMNAS
Por tener muros de corte en dos direcciones, las columnas
se pueden dimensionar utilizando la siguiente fórmula:
PARA COLUMNAS ESOUINERAS
P * Area inf * N ºde pisos
Ae=�Ps=er 0.45•210
= 0.35•(
v icio
� ·e
Según la Norma E 0.30:
P=lOOO?' (Edificaciones categoría C)
PARA COLUMNAS CENTRALES
Ac = Pservicio P * Area inf * N ºde pisos
0.45•( · e 0.45•210
ESTRUCTURAS Y CARGAS 12
• •
PREDIMENSIONAMIENTO
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
a. Áreas de influencia
Ilustración l. Aree,s de influencia. Primer y
segundo piso
1 9 45
f
I---Y-,20
1
9 22
Ilustración 2. A,e..,s de influencia en el tercer piso
PRIMER Y SEGUNDO PISO
PARA COLUMNAS ESQUINERAS
ESTRUCTURAS Y CARGAS 13
• •
PREDIMENSIONAMIENTO
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
Area de Influencia Area de columna Lado de columna
(rn) (cm-2) (cm)
2.64 107. 76 10.38
5.69 232.24 15.24
3.85 157.14 12.54
6.85 279.59 16.72
3.42 139.59 11.81
7.08 288.98 17.00
2.62 106.94 10.34
2.63 107 .35 10.36
4.12 168.16 12.97
2.81 114.69 10.71
Por trabajabilidad se considerara las dimensiones de la
columna las siguientes:
Lc=25cm
PARA COLUMNAS CENTRALES
Area de Influencia Area de columna Lado de columna (cm)
(m) (cm-2)
11.75 373.02 19.31
12.82 406.98 20.17
Por trabajabilidad se considerara las dimensiones de la
columna las siguientes:
Lc=25cm
TERCER PISO
PARA COLUMNAS ESQUINERAS
ESTRUCTURAS Y CARGAS 14
• •
PREDIMENSIONAMIENTO
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
Area de Influencia Area de columna Lado de columna (cm)
(m) (cm�2¡
1.75 23.81 4.88
9.48 128.98 11.36
1.87 25.44 5.04
6.20 84.35 9.18
6.62 90.07 9.49
1.75 23.81 4.88
9.22 125.44 11.20
1.87 25.44 5.04
Por trabajabilidad se considerara las dimensiones de la
columna las siguientes:
Lc=25cm
25co25 cm
(Sección de las columnas: 25cm x 25cm)
ESTRUCTURAS Y CARGAS 15
• •
PREDIMENSIONAMIENTO
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
B. Pórticos
PLANO DE PÓRTICOS
ESPECIFICACIONES TÉCNICAS
Uso Vivienda multifamiliar
Diafragma horizontal Losa Aligerada
Ubicación Número Caja marca
de Pisos Altura 3 pisos
entre pisos 2.52 m (De piso terminado a
cielo raso)
PREDIMENSIONAMIENTO DE ELEMENTOS
ESTRUCTURALES
4. PREDIMENSIONAMIENTO DE LOSA ALIGERADA
La losa será unidireccional:
• La sobrecarga (Carga viva) es menor a 350 kgf/m'.
Según la norma E.020
• Las luces son menores a 7 .SO m.
• Utilizamos la fórmula :
L
/J?.-
25
Siendo:
H: Peralte de la losa
L: longitud del lado mayor libre entre apoyos.
L = 3.7
h = 3.7 / 25 = 0.148 = 0.20 m
(Por ser el mínimo permisible para 4<L<5.5
ESTRUCTURAS Y CARGAS 16
• •
PREDIMENSIONAMIENTO
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
5. PREDIMENSIONAMIENTO DE VIGAS
5.1. VIGAS PRINCIPALES
c. Peralte
Se dimensiona considerando la sobrecarga actuante sobre ella
y con un peralte según la luz entre ejes:
CRITERIO 1:
Según Blanco Blasco
L L
Peralte: /J=-o -
12 10
Donde:
L: Mayor luz libre entre ejes
Luego:
5 5
li=l </J< =0.42m</J<0.50m
12 10
1i�[Link]
(Por ser una luz menor a [Link])
d. Ancho
El ancho de la viga puede considerarse como:
h 50
b=- =- =0.25111
2 2
(Sección de la viga: 25 cm x 50 cm)
ESTRUCTURAS Y CARGAS 17
• •
PREDIMENSIONAMIENTO
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
5.2. VIGAS AMARRE
c. Peralte:
Consideraremos sus dimensiones alrededor de un 70% del
peralte de la viga solera.
h =[Link]* 70 0.35 m
100
d. Ancho:
Consideramos el ancho de viga:
b =]! =so= 0.25111
2 2
25 cm
(Sección de la viga de amarre: 35cm x 25cm)
6. PREDIMENSIONAMIENTO DE COLUMNAS
Por tener muros de corte en dos direcciones, las columnas
se pueden dimensionar utilizando la siguiente fórmula:
PARA COLUMNAS ESOUINERAS
Pservicio P * Area inf * N ºde pisos
Ae=
0.35•( · e 0.35•210
Según la Norma E 0.30:
P=lSOO�
,,,' (Edificaciones categoría A)
ESTRUCTURAS Y CARGAS 18
• •
PREDIMENSIONAMIENTO
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
PARA COLUMNAS CENTRALES
Ac= Pservicio _P*Areainf*Nºdepisos
0.4S•f'c 0.45•210
b. Áreas de influencia
Ilustración 3. Areas de influencia. Primer, segundo y tercer piso
ESTRUCTURAS Y CARGAS 19
• •
PREDIMENSIONAMIENTO
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
PRIMER, SEGUNDO Y TERCER PISO
p LADO
AREA PESO POR
COLUMN · DE
TRIBUTARIA UNIDAD
ARÉA DE
(Kg-f/m2) N servici f'c AREA COLUMN
A (Kg-f/m2) o
A
11734. 21 159.
C-1 2.5781 1000 3 12.64
3 o 65
17911. 21 243.
C-2 4.6371 1000 3 15.61
3 o 69
10182. 21 138.
C-3 2.0608 1000 3 11.77
4 o 54
21718. 21 295.
C-4 5.9062 1000 3 17.19
6 o 49
35896. 21 488.
C-5 10.6321 1000 3 22.10
3 o 39
18182. 21 247.
C-6 4.7275 1000 3 15.73
5 o 38
10922. 21 148.
C-7 2.3075 1000 3 12.19
5 o 61
15714. 21 213.
C-8 3.9048 1000 3 14.62
4 o 80
21294. 21 289.
C-9 5.7649 1000 3 17.02
7 o 72
19905. 21 270.
C-10 5.3018 1000 3 16.46
4 o 82
13005. 21 176.
C-11 3.0019 1000 3 13.30
7 o 95
10424. 21 141.
C-12 2.1414 1000 3 11.91
2 o 83
11442. 21 155.
C-13 2.4809 1000 3 12.48
7 o 68
19744. 21 268.
C-14 5.2483 1000 3 16.39
9 o 64
21064. 21 286.
C-15 5.6882 1000 3 16.93
6 o 59
16438. 21 223.
C-16 4.1462 1000 3 14.96
6 o 65
31083. 21 422.
C-17 9.0279 1000 3 20.56
7 o 91
18645. 21 253.
C-18 4.8817 1000 3 15.93
1 o 67
12390. 21 168.
C-19 2.7969 1000 3 12.98
7 o 58
21 155.
C-20 2.475 1000 3 11425 12.47
o 44
21722. 21 295.
C-21 5.9075 1000 3 17.19
5 o 54
C-22 4.2887 1000 3 16866. 21 229. 15.15
ESTRUCTURAS Y CARGAS 20
• •
PREDIMENSIONAMIENTO
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
1 o 47
10845. 21 147.
C-23 2.2819 1000 3 12.15
7 o 56
21 104.
C-24 1.2375 1000 3 7712.5 10.24
o 93
Por trabajabilidad se considerara las dimensiones de la
columna las siguientes:
Lc=25cm
25co25 cm
(Sección de las columnas: 25cm x 25cm)
ESTRUCTURAS Y CARGAS 21
• •
PREDIMENSIONAMIENTO
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
BIBLIOGRAFÍA:
• Delgado G .. (2011). Diseño Estructuras Aporticadas de
Concreto Armado. Lima: Edicivil.
• Mosqueira, M. (2016). Predimensionamiento de
estructuras de concreto armado. Cajamarca.
LINKCOGRAFÍA:
°"' Giralda, H. (2012).¿Cómo se predimenciona una estructura?. 13 de
octubre de 2016, de Scribd Sitio web:
https ://[Link] .com/documenU1 36536615/Como-Se-Predimenciona-
Una-Estructura
& Gónzales, J. (1990). Análisis del proceso de diseño de
estructuras porticadas. 13 de octubre de 2016, de Universidad Politécnica
De Madrid Sitio web:
[Link]
ESTRUCTURAS Y CARGAS 22
• •
PREDIMENSIONAMIENTO
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
A
N
E
X
o
s
ESTRUCTURAS Y CARGAS 23
• •
PREDIMENSIONAMIENTO
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL
ESTRUCTURAS Y CARGAS 24
